Para reemplazar thyssenkrupp elevator parts con seguridad, no basta con buscar por el nombre comercial del elevador o por la apariencia de una tarjeta. Hay que identificar el equipo instalado, el controlador, el código completo de la pieza, su revisión, conectores, voltajes y función dentro del sistema.
Esto es especialmente importante en instalaciones con distintos años de servicio, donde una misma familia de control puede incorporar tarjetas con revisiones, conectores o configuraciones diferentes. Una solicitud bien documentada reduce el riesgo de recibir una refacción que encaje físicamente, pero no se comunique correctamente con el controlador, el tablero de cabina o la botonera.
Nombres ThyssenKrupp Elevator y TKE: qué cambió y qué no
En documentación técnica, placas de equipos y catálogos de refacciones es común encontrar el nombre ThyssenKrupp Elevator, así como variantes como ThyssenKrupp, Thyssen o TK Elevator. Actualmente, muchos equipos, documentos y procesos comerciales se identifican bajo la marca TKE o TK Elevator.
El cambio de nombre no significa que todos los componentes anteriores sean incompatibles ni que una pieza etiquetada ThyssenKrupp deba sustituirse automáticamente por otra con etiqueta TKE. La compatibilidad depende del sistema específico y de la referencia técnica de la pieza.
Al buscar una refacción, conviene separar tres datos:
- La marca visible en el elevador o controlador.
- La familia técnica del controlador, tablero o sistema de cabina.
- El número de parte y la revisión impresos en el componente.
Por ejemplo, una tarjeta puede conservar una referencia histórica de ThyssenKrupp aun cuando el proveedor la describa como parte TKE. En esos casos, el número de parte, la revisión y las conexiones son más útiles que el cambio de identidad comercial.
También hay que considerar que “ThyssenKrupp elevator parts” es una búsqueda amplia. Puede abarcar tarjetas de comunicación, displays, módulos de piso, botoneras, relevadores, fuentes, sensores, contactores y componentes de puerta. Cada categoría requiere verificaciones distintas.
Identifique la familia del elevador y del controlador
La forma más confiable de iniciar una sustitución es levantar información directamente del equipo antes de desmontar la pieza. Fotografías claras y datos completos evitan depender de descripciones vagas como “tarjeta Thyssen de cabina” o “display para elevador TK”.
Localice primero la placa de datos del elevador, cuando esté disponible, y después la información del controlador. El gabinete de maniobra suele aportar los datos más relevantes para piezas electrónicas y de comunicación.
Registre lo siguiente:
- Marca y modelo indicado en el controlador.
- Nombre de la familia o plataforma de control.
- Número de serie del tablero o gabinete, si aparece.
- Número de parte completo de la tarjeta, módulo o display.
- Código de revisión, versión, fecha o lote.
- Etiquetas de conectores, puertos y borneras.
- Voltaje de alimentación y tipo de corriente indicado.
- Ubicación funcional de la pieza: cabina, piso, controlador, operador de puerta o tablero de inspección.
- Síntoma observado y si el equipo muestra un código de falla.
Las familias pueden compartir nombres similares sin usar la misma arquitectura interna. Dos tarjetas de display pueden tener dimensiones parecidas y usar conectores del mismo tipo, pero trabajar con protocolos distintos. Por eso, una coincidencia visual nunca debe ser el criterio principal de compra.
Diferencie entre pieza de sistema y componente genérico
Algunos componentes eléctricos pueden seleccionarse por especificación: fusibles, relevadores, fuentes de alimentación, contactores o ciertos interruptores. En cambio, una tarjeta de comunicación, una placa de salida, un módulo de display o una interfaz de cabina suele pertenecer a una arquitectura concreta.
Para una pieza de sistema, confirme al menos:
- Referencia del fabricante o número de parte.
- Revisión de hardware.
- Conectorización.
- Tensión de alimentación.
- Señales o protocolo de comunicación.
- Compatibilidad declarada con el controlador y periférico existente.
Sustituir una tarjeta de sistema por una alternativa “parecida” puede provocar fallas intermitentes, pérdida de comunicación, indicaciones erróneas de piso o una cabina fuera de servicio.

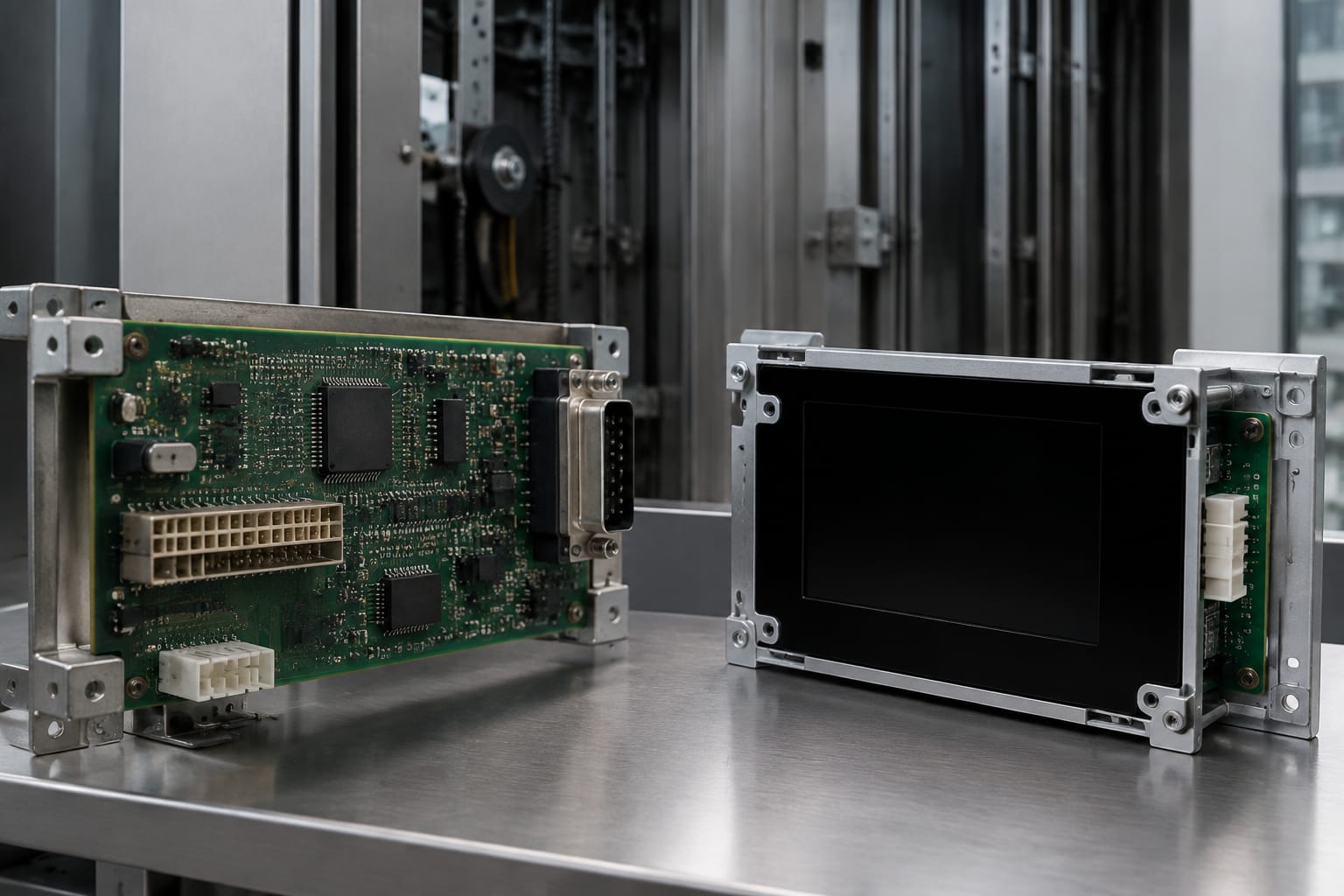

Pantallas y tarjetas de comunicación comunes
En elevadores ThyssenKrupp y TKE, las piezas relacionadas con la señalización y la comunicación de cabina se solicitan con frecuencia porque están expuestas a uso continuo, intervenciones de modernización y cambios estéticos en la cabina.
Las categorías habituales incluyen:
| Tipo de componente | Función general | Datos críticos para reemplazarlo |
|---|---|---|
| Display de cabina | Muestra posición, dirección, mensajes o estado | Medidas, tipo de montaje, alimentación, conectores, comunicación y referencia |
| Indicador de piso | Informa llegada, dirección o posición en descansos | Formato de señal, orientación, alimentación, frontal y cableado |
| Tarjeta de comunicación de cabina | Interconecta COP, display, botones y controlador | Número de parte, revisión, puertos, topología de bus y configuración |
| Tarjeta de salida o display | Gestiona señales hacia indicadores o periféricos | Código de tarjeta, revisión, conectores y asignación de señales |
| Placa de botonera COP | Integra mandos, indicadores y comunicación de cabina | Distribución de conectores, versión de firmware cuando aplique y compatibilidad de sistema |
En sistemas de cabina, el display visible rara vez debe evaluarse de forma aislada. Confirme si depende de una tarjeta intermedia, si comparte alimentación con la botonera y si utiliza una red de comunicación específica.
Por ejemplo, al revisar una [tarjeta de display de salida para elevadores Thyssen](/products/outbound-display-board-thyssen-elevator-parts-lift-accessories/), conviene contrastar el código de la tarjeta original con sus etiquetas de conexión y no limitarse al formato de la placa.
De manera similar, una [tarjeta de comunicación de cabina con chip rectangular](/products/car-communication-board-rectangular-chip-thyssen-elevator-parts-lift-accessories/) debe verificarse contra el arreglo de conectores, la posición de pines y la función que realiza en la cabina instalada.
Cuando el problema parece ser el display
Un indicador apagado no confirma por sí solo que el display esté dañado. Antes de pedir una pieza, revise de forma segura y conforme a los procedimientos de mantenimiento aplicables:
- Presencia de la alimentación nominal en el punto correspondiente.
- Estado de fusibles, conectores y arnés.
- Pines flojos, sulfatados, doblados o empujados hacia el interior del conector.
- Continuidad del cableado, cuando el diagnóstico lo permita.
- Comunicación con otros elementos de cabina.
- Mensajes de falla o comportamiento del controlador.
Un problema en fuente, cableado o tarjeta de comunicación puede presentar el mismo síntoma que un display defectuoso. Cambiar la pantalla sin confirmar estas condiciones puede dejar la falla sin resolver.
Lea códigos de tarjeta y etiquetas de revisión
El código útil para adquirir una refacción no siempre es el texto grande de la serigrafía. En una tarjeta puede haber varios identificadores: número de parte, código de ensamble, número de placa desnuda, versión de firmware, fecha de fabricación y etiqueta interna de proveedor.
Busque primero las etiquetas adheridas y los códigos precedidos por términos como:
- Part No. / P/N
- Material No.
- Item No.
- Board No.
- Assy No.
- Rev.
- Version
- HW
- PCB
Fotografíe la tarjeta completa por ambos lados antes de retirarla. Incluya primeros planos de las etiquetas, conectores y cualquier modificación de campo. Una foto tomada de frente puede ocultar que el conector tiene una guía, una llave mecánica o una distribución de pines distinta.
Número de parte, revisión y firmware no son lo mismo
El número de parte identifica el componente base. La revisión identifica un cambio de diseño, actualización de circuito, modificación de conexión u otra variante de producción. El firmware es el programa cargado en ciertos módulos electrónicos.
Una coincidencia parcial puede no ser suficiente. Por ejemplo:
- Mismo número de tarjeta, pero revisión diferente: requiere confirmar equivalencia.
- Mismo PCB base, pero etiqueta de ensamble distinta: puede corresponder a otra configuración.
- Misma tarjeta física, pero firmware diferente: podría requerir parametrización o no funcionar en el sistema.
- Misma función descrita por un proveedor, pero conectores diferentes: no debe asumirse compatibilidad.
No borre ni desprenda etiquetas hasta que el reemplazo se haya verificado e instalado. Si la placa dañada todavía se puede leer, es la mejor evidencia para comparar.
Compare conectores y valores eléctricos
Una pieza puede tener el mismo código comercial y aun así requerir una comprobación física y eléctrica. Los conectores, la fuente de alimentación y la asignación de señales son puntos donde ocurren errores costosos.
Compare la pieza existente y la propuesta usando fotos y datos técnicos lado a lado.
| Verificación | Qué revisar | Riesgo de omitirla |
|---|---|---|
| Tipo de conector | Familia, número de vías, llave, fijación y orientación | La pieza no conecta o se fuerza incorrectamente |
| Distribución de pines | Etiquetas, orden de señales y posición del pin 1 | Daño eléctrico o falla de comunicación |
| Alimentación | Voltaje nominal, AC o DC, polaridad y consumo cuando se indique | Daño al componente o funcionamiento inestable |
| Interfaz | Bus, entradas, salidas, señales seriales o discretas | El periférico no responde al controlador |
| Montaje | Perforaciones, separadores, dimensiones y orientación | Instalación deficiente o contacto con otros elementos |
| Revisión | Código Rev., HW y compatibilidad documentada | Comportamiento distinto al esperado |
Nunca use el conector como única prueba de compatibilidad. Dos conectores idénticos pueden transportar señales completamente distintas. Tampoco conviene adaptar el arnés, invertir polaridades o puentear pines para “hacer que funcione” sin documentación técnica suficiente.
En tarjetas de cabina, la comparación debe incluir la orientación de los conectores. Una placa instalada en posición invertida o conectada al puerto equivocado puede afectar otros módulos del sistema.
Cuando la solicitud corresponde a una configuración específica de COP, una [tarjeta 3600 de comunicación y display para cabina](/products/3600-car-communication-elevator-display-board-cop-lift-parts/) debe cotejarse por sus referencias y conexiones reales con el componente retirado.
Maneje componentes obsoletos o renombrados
La obsolescencia es una situación común en equipos con años de operación. Sin embargo, “obsoleta” no significa necesariamente “sin reemplazo”. Puede haber una pieza sucesora, una equivalencia condicionada, una reparación viable o la necesidad de modernizar una sección del sistema.
Antes de aceptar una sustitución, determine cuál de estos escenarios aplica:
- Misma referencia: se reemplaza por el mismo número de parte y revisión compatible.
- Referencia sustituta oficial o documentada: la nueva pieza reemplaza a una anterior bajo condiciones específicas.
- Equivalente técnico: una parte alternativa cumple la misma función, pero requiere validación detallada.
- Reparación de la tarjeta existente: puede ser opción cuando la arquitectura no admite una sustitución directa.
- Actualización de conjunto: el cambio exige reemplazar tarjeta, display, arnés u otros periféricos relacionados.
- Modernización parcial: el componente ya no se sostiene individualmente y conviene actualizar una función completa.
Solicite siempre que se especifique qué tipo de alternativa se está ofreciendo. La palabra “compatible” puede significar desde una referencia sucesora hasta una pieza con funciones similares. Para tomar una decisión de compra, necesita saber qué se conserva, qué se modifica y qué debe configurarse durante la instalación.
Errores frecuentes con piezas discontinuadas
Los errores más comunes son pedir una pieza basándose en una foto de internet, omitir el sufijo de revisión, asumir que la versión nueva conserva el mismo arnés y no documentar la configuración previa del controlador.
También es frecuente confundir una tarjeta reparada con una nueva o una pieza de reemplazo funcional con una referencia idéntica de fábrica. Es válido evaluar distintas condiciones comerciales, pero deben describirse con claridad para que el comprador pueda gestionar el riesgo técnico y operativo.
Documentación que debe solicitar al proveedor
Una solicitud de cotización precisa no sólo permite identificar una refacción: también facilita comparar propuestas de distintos proveedores con criterios consistentes.
Para tarjetas, displays y módulos electrónicos, pida la siguiente información cuando esté disponible:
- Número de parte ofertado y código de revisión.
- Fotografías reales de frente, reverso, etiquetas y conectores.
- Confirmación de la función de la pieza.
- Compatibilidad declarada y condiciones de esa compatibilidad.
- Diferencias frente al componente original, si es una referencia sustituta.
- Requisitos de programación, parametrización o configuración.
- Lista de elementos adicionales necesarios: arnés, adaptador, display, placa asociada o accesorios de montaje.
- Estado de la pieza: nueva, reparada, excedente u otra condición descrita por el proveedor.
- Información de empaque, identificación y trazabilidad comercial relevante para su proceso de compra.
Para importadores y distribuidores, resulta útil solicitar que la cotización preserve los códigos técnicos tal como aparecen en las etiquetas. Esto evita que el número de parte se pierda entre descripciones genéricas en órdenes de compra, documentos de embarque o inventarios internos.
Kelevator suministra refacciones multimarcas para importadores B2B, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Al solicitar una pieza, entregar información técnica completa ayuda a que la comparación de alternativas se base en compatibilidad verificable, no sólo en una descripción comercial.
Lista de verificación antes de autorizar el reemplazo
Use esta lista antes de emitir una orden de compra o programar el trabajo en campo:
- [ ] Se identificó el modelo o familia del controlador.
- [ ] Se confirmó la función exacta de la pieza en el sistema.
- [ ] Se capturó el número de parte completo de la pieza original.
- [ ] Se registró la revisión, versión o código de hardware.
- [ ] Se tomaron fotografías legibles de ambos lados y de los conectores.
- [ ] Se comparó el número, tipo y orientación de los conectores.
- [ ] Se verificó alimentación, polaridad y tipo de corriente indicado.
- [ ] Se revisó si el componente requiere configuración o firmware.
- [ ] Se confirmó si el reemplazo es idéntico, sucesor o equivalente técnico.
- [ ] Se identificaron piezas complementarias necesarias para la instalación.
- [ ] Se documentó el síntoma para descartar fallas de cableado, fuente o controlador.
- [ ] El personal que realizará la intervención cuenta con la información y procedimientos aplicables.
Después de instalar una pieza compatible, valide la función que motivó el cambio y cualquier interacción relacionada: indicación de piso, flechas de dirección, botones, alarmas, comunicación de cabina y respuesta del controlador. La verificación debe realizarse bajo los procedimientos de seguridad y puesta en servicio correspondientes al equipo.
Preguntas frecuentes sobre refacciones ThyssenKrupp y TKE
¿Una pieza con marca TKE reemplaza automáticamente una ThyssenKrupp?
No. Puede ser una referencia posterior o pertenecer a una línea relacionada, pero la sustitución debe confirmarse por número de parte, revisión, conectores, alimentación y función dentro del sistema.
¿Puedo pedir una tarjeta sólo con una fotografía?
Una fotografía ayuda, pero no suele ser suficiente. Debe acompañarse del código de la etiqueta, la revisión, imágenes de conectores y datos del controlador. Una foto sin escala ni referencia puede llevar a confundir tarjetas visualmente similares.
¿Qué hago si no puedo leer la etiqueta de la tarjeta dañada?
Reúna las mejores evidencias disponibles: fotos de ambos lados, modelo del controlador, etiquetas del arnés, nombre de la función afectada y números impresos en el PCB. También revise documentación de mantenimiento e inventarios anteriores. Con datos incompletos, la compatibilidad debe tratarse como pendiente de confirmación.
¿Es necesario cambiar también el arnés?
Sólo cuando la documentación de la sustitución lo requiera o cuando el arnés existente no coincida con los conectores, pines o señales de la nueva pieza. No se debe asumir que una tarjeta sucesora funciona con el cableado anterior.
Para preparar una solicitud útil de thyssenkrupp elevator parts, reúna fotos, códigos completos, revisión, datos del controlador y detalles de conexión. Con esa información puede comparar opciones de reemplazo de forma técnica y solicitar una cotización con criterios claros.
