Botones de elevador ThyssenKrupp: guía de compra

Para reemplazar botones de elevador ThyssenKrupp sin comprar una pieza incompatible, no basta con enviar una fotografía del frente. Hay que documentar la ubicación del botón, el conjunto donde está instalado, sus medidas, la iluminación, la información de la tarjeta y la forma en que se comunica con la pantalla o tablero de llamadas.

La identificación correcta permite distinguir entre un botón individual sustituible, un módulo de pulsadores, una tarjeta de cabina o una estación de piso completa. En equipos de distintas generaciones, dos componentes visualmente parecidos pueden tener fijaciones, conectores o señales eléctricas diferentes. Antes de desmontar, desconecte la alimentación del equipo conforme al procedimiento de mantenimiento aplicable y conserve evidencia fotográfica de cada conexión.

Ubicación de los botones en cabina y en piso

El primer dato para buscar thyssenkrupp elevator buttons es su función y ubicación. Un botón de destino dentro de cabina no necesariamente es compatible con un pulsador de llamada en piso, aunque comparta color, diámetro o iconografía.

En cabina, los componentes que normalmente deben clasificarse son:

• Botones de piso o destino.
• Botones de apertura y cierre de puertas.
• Alarma, timbre o llamada de emergencia.
• Interruptores con llave, por ejemplo para servicio, bomberos o acceso restringido.
• Indicador de posición, flechas de dirección o pantalla multimedia.
• Módulos de comunicación, interfono y señalización.

En el rellano o piso, identifique si se trata de:

• Una botonera de llamada con una dirección: subir o bajar.
• Una botonera con dos direcciones.
• Una estación con indicador de posición integrado.
• Un panel de llamada con pantalla, lector, llave o control de acceso.
• Un botón instalado en placa, marco, columna o tablero de control de destino.

Anote el edificio, elevador, lado de acceso y nivel donde está instalada la pieza. Esto parece administrativo, pero evita pedir un pulsador de piso para un equipo que opera en grupo con una tarjeta de llamadas distinta, o mezclar la botonera de un acceso principal con la de los demás niveles.

También conviene registrar cuántos elevadores comparten el vestíbulo. Los sistemas en grupo pueden usar estaciones de llamada, indicadores y direccionamiento que no se resuelven cambiando un botón aislado.

Identifique la familia del panel y del controlador

La marca del elevador es un punto de partida, no una confirmación de compatibilidad. ThyssenKrupp, así como equipos identificados con denominaciones posteriores de la marca, puede incorporar paneles y controles de diferentes épocas, configuraciones de edificio y programas de modernización.

Busque datos en estas zonas antes de desmontar componentes:

1. Placa de identificación de la cabina, cuando sea accesible para el personal autorizado.
2. Reverso de la botonera de cabina o estación de piso.
3. Etiqueta de la tarjeta electrónica.
4. Interior del tablero de control.
5. Arnés o cableado del módulo.
6. Manuales de mantenimiento, diagramas eléctricos y expedientes de modernización del inmueble.

Registre literalmente cualquier número de parte, código alfanumérico, revisión, fecha de fabricación, versión de software visible o nombre de tarjeta. No interprete ni complete códigos borrosos: una diferencia de sufijo puede corresponder a otra revisión de hardware o a una variante para una configuración diferente.

Panel, botonera y controlador no son lo mismo

Un error frecuente es usar estos términos como si nombraran la misma pieza. Para una compra técnica, sepárelos:

Cuando el botón forma parte de una matriz o un tablero electrónico, reemplazar sólo el pulsador puede no corregir una falla causada por la tarjeta, el arnés o el controlador. A la inversa, sustituir toda la estación puede ser innecesario si la falla está limitada a un microswitch, lente o contacto del botón.

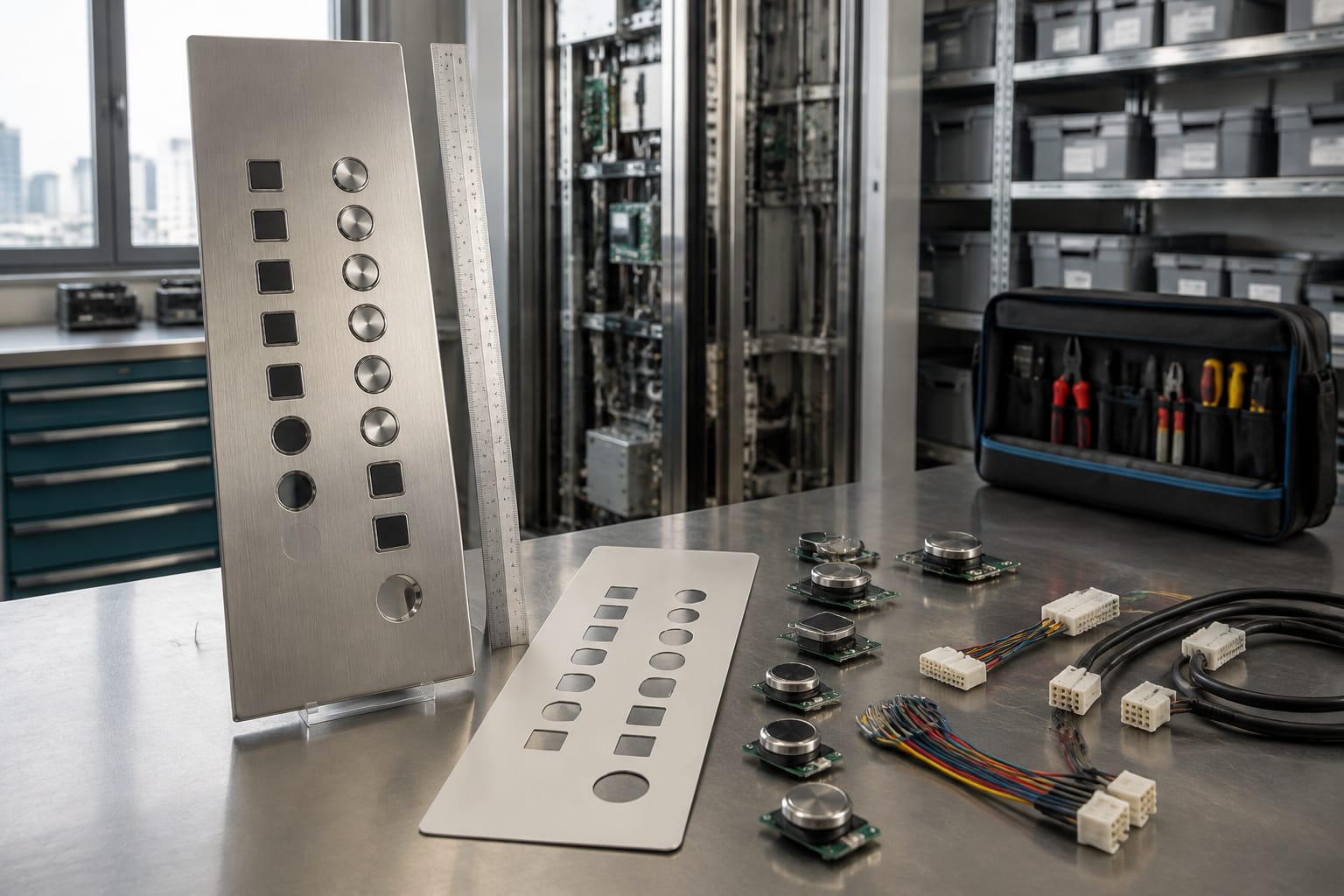

Mida el botón y el recorte del panel

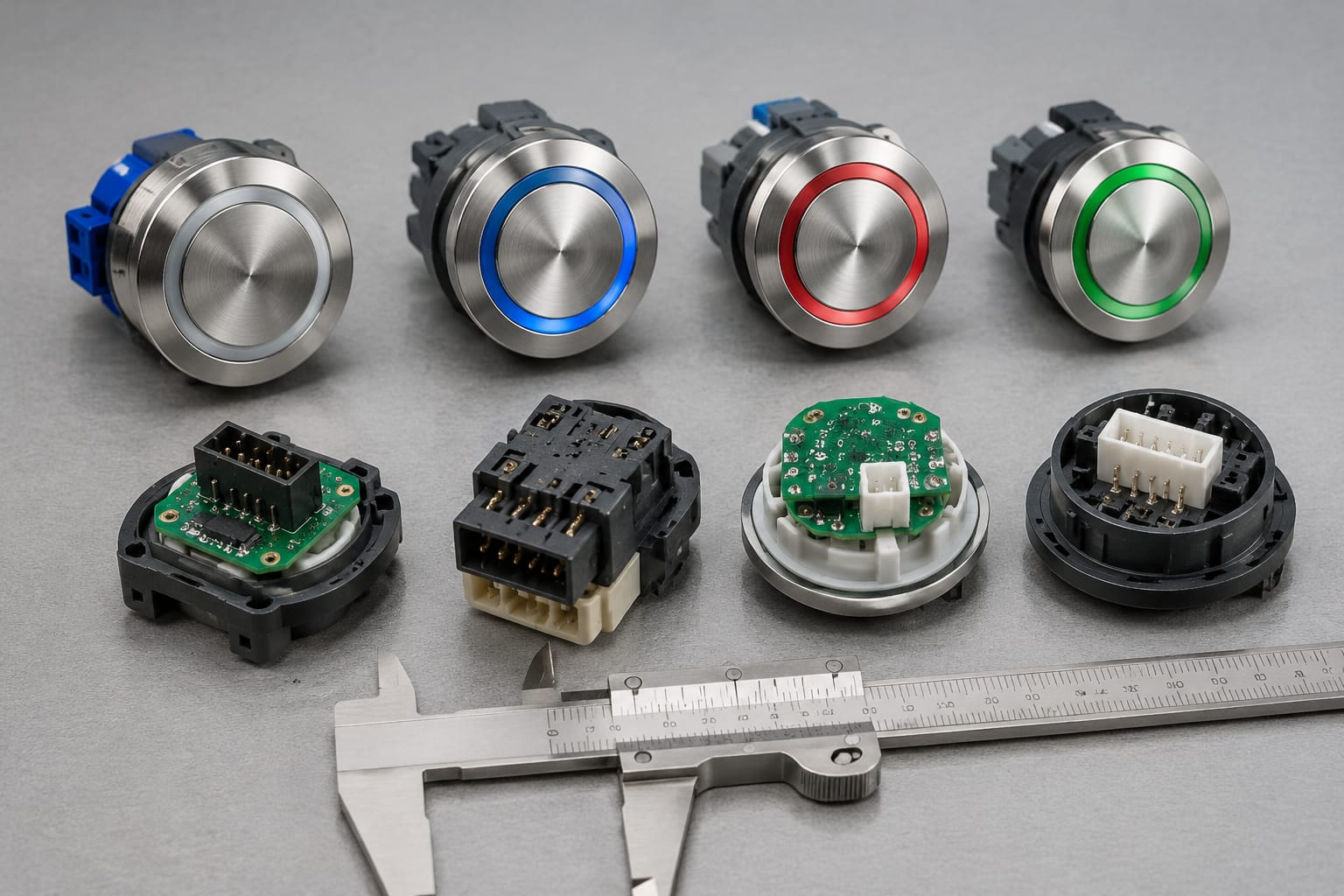

Las fotografías ayudan a reconocer una serie, pero las dimensiones determinan si la pieza realmente puede instalarse. Tome las medidas con vernier o calibrador cuando sea posible; una cinta métrica es útil como referencia, pero no para definir un recorte pequeño.

Documente lo siguiente en milímetros:

• Diámetro o ancho y alto visibles del botón.
• Diámetro, ancho y alto del cuerpo que entra en el panel.
• Medida exacta del recorte u orificio del panel.
• Espesor de la placa frontal.
• Profundidad disponible detrás del panel.
• Separación entre centros de botones, si cambiará un módulo.
• Largo, ancho y puntos de fijación de la tarjeta o soporte.
• Longitud disponible del cable y orientación del conector.

Incluya una foto perpendicular del frente con una regla, y otra del reverso con la misma referencia. No mida únicamente la tapa o lente visible: hay pulsadores que tienen un frente similar pero una rosca, pestañas, tuerca de fijación o carcasa trasera distinta.

Qué revisar al comparar medidas

Una equivalencia dimensional es sólo una parte de la decisión. Confirme además que el reemplazo no invada componentes cercanos, permita cerrar correctamente el panel y conserve la distancia requerida entre elementos. En una botonera compacta, algunos milímetros adicionales de profundidad pueden interferir con una tarjeta, una canaleta o un arnés.

Si el panel tiene recortes dañados, deformados o agrandados por reparaciones anteriores, no tome esa abertura como especificación original sin comparar con otros botones intactos del mismo conjunto.

Revise iluminación, símbolos y características táctiles

La iluminación no es solamente estética. El color, el voltaje, el tipo de LED, la lógica de encendido y el modo de confirmación pueden depender de la tarjeta del elevador. Un pulsador puede encender al registrar la llamada, permanecer iluminado, parpadear ante una condición específica o recibir la señal desde un módulo común.

Describa y fotografíe:

• Color del lente sin iluminación y cuando está activado.
• Tipo de luz: LED, lámpara u otro sistema identificable.
• Comportamiento de encendido: fijo, momentáneo, intermitente o sin iluminación.
• Símbolo, tipografía, número de piso, flechas y pictogramas.
• Aro luminoso, halo, borde iluminado o ventana central.
• Marcado Braille, relieve, flechas táctiles o caracteres elevados.
• Acabado: acero inoxidable, plástico, negro, cromado u otro.
• Estado de la superficie: fisuras, desgaste, humedad, vandalismo o decoloración.

No asuma que una luz del mismo color funcionará igual. Hay botones con alimentación, polaridad, resistencias o señales de control distintas. La ficha técnica del candidato debe revisarse contra el componente retirado y el diagrama disponible.

En México, la accesibilidad del edificio puede estar condicionada por el proyecto, contrato de modernización o requisitos locales aplicables. Si se cambia un panel completo, revise desde el inicio la legibilidad, el contraste, la señalización táctil y la altura de instalación requerida para el caso concreto, en lugar de resolver esos puntos después de montar el equipo.

Registre códigos de tarjeta y conectores

Para módulos electrónicos y estaciones de llamada, el número de parte de la tarjeta suele ser más útil que la apariencia del panel. Fotografíe ambos lados de la tarjeta con buena luz, enfocando etiquetas, códigos serigrafiados, conectores, puentes, interruptores DIP y daños visibles.

La solicitud debe incluir:

• Número de parte completo.
• Código de revisión o versión.
• Marca y referencias impresas en la tarjeta.
• Cantidad y tipo de conectores.
• Número de pines por conector, cuando pueda contarse con claridad.
• Forma del conector y presencia de guía, seguro o pestaña.
• Colores y etiquetas de cables, sin asumir que el color define la función.
• Posición de cada conector antes del desmontaje.
• Síntomas de falla observados.

No fuerce un conector por tener un número de pines parecido. La disposición de pines, el voltaje, la señal y el protocolo pueden variar. Tampoco intercambie tarjetas entre elevadores sin validar configuración y compatibilidad: una tarjeta físicamente instalable puede requerir programación o no comunicarse con el sistema existente.

Evidencia que evita confusiones

Las imágenes deben incluir una vista general que ubique el conjunto y acercamientos legibles de los códigos. Para conectores, tome la foto de frente y otra de perfil. Si hay más de una tarjeta, asigne etiquetas simples como “tarjeta A” y “tarjeta B” para relacionar cada imagen con su ubicación.

Cuando sea viable, adjunte el diagrama eléctrico correspondiente. Es especialmente valioso si el componente original ya no tiene etiqueta, ha sido reparado o forma parte de una modernización previa.

Evalúe la integración entre pantalla y tablero de llamadas

En instalaciones más recientes o modernizadas, una pantalla de posición, flechas direccionales y botones de llamada pueden estar integrados en un solo conjunto. En ese escenario, cambiar una sola pieza exige confirmar si funciona como indicador independiente, periférico de una tarjeta o nodo dentro de una red de comunicación.

Revise estas preguntas antes de seleccionar un reemplazo:

• ¿La pantalla recibe alimentación y datos mediante el mismo arnés?
• ¿La botonera comparte tarjeta con el indicador?
• ¿El conjunto usa una tarjeta de llamadas separada?
• ¿El display muestra solamente piso y dirección, o también mensajes de estado?
• ¿La estación forma parte de un sistema de control de destino?
• ¿Se requiere configuración, programación o direccionamiento después de instalarla?
• ¿El elevador trabaja de forma individual o en grupo?

Una pantalla que enciende pero no actualiza la posición puede presentar un problema de comunicación, no necesariamente una falla del display. Del mismo modo, un botón que no registra llamadas puede ser consecuencia de una tarjeta de piso, cableado o controlador, especialmente si varios puntos presentan la misma falla.

Para comparar alternativas de estaciones de piso con operación táctil, puede revisar las características que suelen variar en un [tablero de llamada táctil para elevador](/products/touch-hall-call-touch-button-board-elevator-parts/). Si el conjunto identificado incluye display y tarjeta de llamada, la revisión debe centrarse en el código de la tarjeta, interfaces y compatibilidad de integración, no sólo en el diseño del frente.

Verifique accesibilidad y resistencia de uso

Un reemplazo compatible debe conservar la operación esperada por los usuarios y resistir el nivel de uso del inmueble. Esto es relevante en edificios con tráfico constante, ambientes con polvo o humedad, zonas donde los paneles reciben limpieza frecuente y ubicaciones expuestas a golpes.

Antes de comprar, evalúe:

• Contraste visual entre símbolo, lente y panel.
• Legibilidad desde una distancia normal de uso.
• Presencia y orientación de Braille o relieve cuando aplique.
• Respuesta mecánica consistente y ausencia de juego excesivo.
• Resistencia de la superficie a limpieza y desgaste previsto.
• Protección frente a polvo, humedad o ingreso de líquidos, cuando la ubicación lo requiera.
• Calidad de fijación del panel, botón o módulo.
• Conservación de funciones de emergencia, acceso y señalización.

No sustituya botones de alarma, bomberos, llave o comunicación por componentes genéricos sólo porque caben en el recorte. Estas funciones pueden tener contactos, leyendas, protecciones o disposiciones particulares. Cualquier modificación de elementos de seguridad debe revisarse con el responsable técnico del inmueble y la documentación aplicable al equipo.

La durabilidad tampoco se deduce únicamente del material frontal. Un botón metálico puede incorporar un mecanismo interno de menor capacidad, y un módulo robusto puede fallar antes por un conector inadecuado o una entrada de humedad en la parte posterior.

Prepare una solicitud de cotización completa

Una solicitud completa permite que el proveedor determine si puede ofrecer una pieza original, una alternativa compatible o si requiere más datos. También reduce el intercambio de mensajes y el riesgo de recibir un componente que no corresponde.

Use esta lista antes de enviar su requerimiento:

1. Indique si necesita botón, lente, módulo, botonera de cabina, estación de piso, display, tarjeta o conjunto completo.
2. Describa la ubicación y función: cabina, piso, dirección de llamada, nivel y lado de acceso.
3. Comparta marca del equipo y todos los códigos visibles, incluidos números de parte y revisiones.
4. Adjunte fotos del frente, reverso, montaje, conectores y contexto de instalación.
5. Incluya medidas del botón, recorte, placa, profundidad y fijaciones.
6. Especifique colores, símbolos, Braille, iluminación y comportamiento esperado.
7. Explique el síntoma: no enciende, no registra pulsación, queda activado, presenta daño físico o falla intermitente.
8. Aclare cuántas piezas requiere y si busca sustitución puntual, inventario de mantenimiento o modernización.
9. Indique si puede enviarse una muestra física para validación, cuando el código no sea legible.
10. Pida confirmación explícita de compatibilidad antes de autorizar una compra.

Una foto de la placa de operación completa es útil para identificar distribución y estética. Para requerimientos de cabina que involucren varios elementos, compare la pieza con opciones de [panel de control, botones y display para cabina](/products/elevator-car-control-panel-car-button-display-cop-customization/), verificando siempre medidas, cableado e interfaz antes de decidir.

Kelevator suministra refacciones multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una evaluación comercial, entregue la documentación anterior junto con la cantidad requerida y la aplicación prevista; así la compatibilidad puede revisarse con base en datos técnicos, no en una imagen aislada.

Preguntas frecuentes

¿Se puede reemplazar un botón ThyssenKrupp por uno universal?

Sólo después de verificar recorte, espesor de panel, profundidad, sistema de fijación, contactos, iluminación, voltaje y señales de control. Que un botón entre físicamente en el panel no prueba que se comunicará o iluminará correctamente.

¿Qué hago si el número de parte ya no se lee?

Fotografíe el conjunto, mida el componente y registre los conectores, la tarjeta y los códigos cercanos. Revise también manuales, diagramas, registros de servicio y otros elevadores idénticos del mismo inmueble. Una muestra física puede ser necesaria para una identificación confiable.

¿Conviene cambiar sólo el botón o toda la botonera?

Cambie sólo el botón cuando la falla esté comprobada en ese componente y exista una sustitución compatible. Considere el módulo o la botonera completa si hay desgaste generalizado, daños en la placa, múltiples fallas, cambios de estética o una tarjeta integrada que no puede separarse.

¿Una tarjeta de llamada con conector igual es compatible?

No necesariamente. Además de la forma del conector, deben coincidir número de parte, revisión, pinout, alimentación, función y comunicación con el controlador. Solicite validación técnica para cualquier tarjeta o display integrado.

Documentar el componente antes de retirarlo es la medida más efectiva para adquirir botones de elevador ThyssenKrupp compatibles. Reúna códigos, medidas, fotos y datos de conexión; después compárelos con la alternativa propuesta y confirme por escrito qué parte del conjunto está siendo sustituida.
