Comprar Schindler parts correctamente depende menos del nombre comercial de la pieza y más de comprobar su aplicación exacta. Una tarjeta, display o controlador de puerta puede parecer igual a otro, pero no ser intercambiable si cambia la revisión, el número de parte, el conector, la alimentación o el protocolo de comunicación.
Antes de emitir una orden de compra, reúna fotografías legibles de las etiquetas, el código completo de la pieza retirada, el modelo del equipo, la disposición de conectores y los datos eléctricos. Este proceso reduce devoluciones, paros prolongados y el riesgo de instalar un componente incompatible.
Identifique la familia de equipo Schindler
El primer filtro para buscar refacciones Schindler es identificar la familia del elevador y el subsistema donde trabaja la pieza. “Schindler” por sí solo no define compatibilidad: el fabricante ha utilizado distintas arquitecturas de control, botoneras, operadores de puerta, comunicaciones y revisiones a lo largo de sus líneas de equipos.
Revise la documentación de mantenimiento, la etiqueta del controlador y las placas instaladas en el gabinete. Registre la información tal como aparece, incluidos guiones, sufijos, letras y códigos de revisión.
Los datos más útiles son:
- Modelo o familia del elevador.
- Modelo y número de serie del controlador, cuando estén disponibles.
- Función de la pieza: tarjeta principal, módulo de E/S, display de cabina, tarjeta COP, controlador de puerta, fuente, relevador o interfaz.
- Número de parte del fabricante y código impreso en la tarjeta.
- Revisión de hardware y versión de firmware, si aparece.
- Fotografías frontal y posterior de la pieza, sin tapar etiquetas ni conectores.
- Ubicación de montaje: tablero de control, cabina, panel de operación, operador de puerta o piso.
No confunda el nombre del edificio, el número interno de equipo o una etiqueta de mantenimiento con el número de parte. Esos identificadores ayudan a rastrear el activo, pero normalmente no bastan para seleccionar la refacción.
También conviene separar los componentes originales del equipo de los que pudieron haberse instalado durante una modernización. Un elevador de una familia determinada puede incorporar una puerta, botonera o interfaz reemplazada en años posteriores. La selección debe basarse en el componente actualmente instalado y su integración real, no sólo en la edad del elevador.
Componentes comunes de control y puertas
Las refacciones más consultadas suelen concentrarse en los sistemas de control, operación de cabina y movimiento de puertas. Cada grupo requiere comprobaciones distintas.
| Componente | Función habitual | Datos que deben coincidir | Riesgo de una selección incorrecta |
|---|---|---|---|
| Tarjeta de control | Procesa señales y lógica del elevador | Número de parte, revisión, conectores, configuración y comunicación | Fallas de operación, errores de comunicación o imposibilidad de arrancar |
| Tarjeta COP o display | Gestiona indicadores, botones y señales de cabina | Tipo de panel, distribución, interfaz, conectores y código | Indicaciones erróneas, botones sin respuesta o montaje incompatible |
| Controlador de puerta | Opera el motor y sensores de puertas | Modelo de operador, voltaje, conectores, señales y revisión | Puertas que no abren, no cierran o generan fallas de seguridad |
| Fuente de alimentación | Entrega energía a módulos específicos | Entrada, salida, polaridad, capacidad y formato de montaje | Daño a tarjetas o alimentación insuficiente |
| Módulo de interfaz o E/S | Conecta señales de sensores, puertas o periféricos | Entradas/salidas, terminales, bus y software asociado | Señales cruzadas, ausencia de respuesta o diagnósticos falsos |
| Arnés o cable | Conecta placas, sensores y actuadores | Longitud, conectores, pinout, blindaje y aplicación | Conexiones forzadas, señales inestables o daño de terminales |

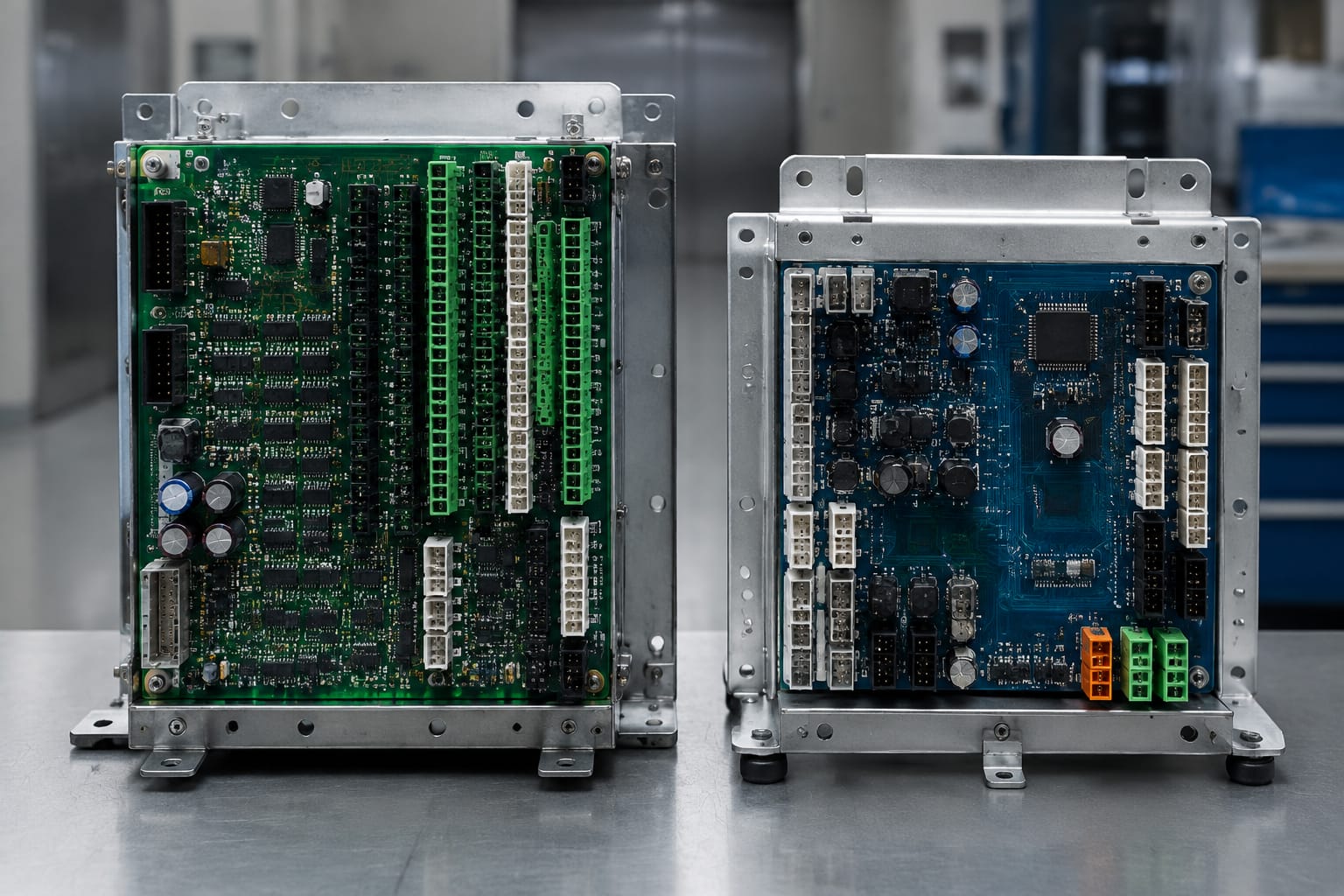

En la práctica, una tarjeta de control no debe comprarse por apariencia. Es común que varias placas compartan dimensiones, color de PCB o disposición general, mientras su lógica, firmware o asignación de pines cambia entre referencias.
Para aplicaciones de cabina, revise opciones de [tarjetas de display COP para elevadores 3300 y 3600](/products/3300-3600-elevator-cop-display-board-id-lift-parts/) únicamente después de confirmar la función y el código de la tarjeta instalada. La referencia del panel, la configuración de botones y la interfaz son parte de la validación.
En componentes de puerta, el punto de partida debe ser el operador y su controlador actual. Un [controlador para operador de puerta de elevador 3300](/products/door-operator-controller-3300-elevator-parts/) requiere contrastar sus conectores, señales y datos eléctricos contra el equipo retirado antes de asumir que puede sustituirlo.
Lea etiquetas de tarjetas y códigos de parte
La etiqueta de una tarjeta suele proporcionar la evidencia más útil para identificar Schindler parts. Localice primero el número de parte completo. Puede aparecer en una etiqueta adhesiva, serigrafía de la tarjeta, código de barras o placa de identificación.
No reduzca un código al número base. Los sufijos pueden señalar una revisión, configuración de mercado, variante de hardware o actualización de fabricación. Al solicitar cotización, comparta el texto completo, incluyendo espacios, letras y caracteres especiales cuando existan.
Qué fotografiar y transcribir
Para una validación técnica ordenada, documente:
- La etiqueta principal completa y enfocada.
- Cualquier código secundario impreso directamente en el PCB.
- La revisión de hardware, indicada a menudo como
REV,VERo una nomenclatura propia. - Etiquetas de firmware, memorias extraíbles o módulos complementarios.
- Todos los conectores, con una imagen general y acercamientos de cada extremo.
- El frente y reverso de la tarjeta.
- La placa o etiqueta del gabinete, operador de puerta o panel donde se montaba.
El código de barras puede contener datos logísticos o de fabricación que no sustituyen al número de parte. Si el texto no es legible, no intente reconstruirlo por semejanza con fotos de internet: una sola letra puede cambiar la referencia solicitada.
Diferencie número de parte, versión y lote
Un número de parte identifica la referencia del componente; una revisión indica una modificación de diseño; y un número de lote o serie permite rastrear producción. Los tres pueden ser relevantes, pero cumplen funciones distintas.
Por ejemplo, dos tarjetas pueden compartir un número base y diferir en revisión. Esto no significa automáticamente que sean incompatibles, pero tampoco autoriza el reemplazo sin confirmar. La sustitución depende de si el fabricante definió equivalencia, de la configuración de la instalación y de los elementos conectados a la tarjeta.
Cuando no se conoce la equivalencia entre revisiones, la decisión prudente es pedir al proveedor documentación que indique la aplicación declarada y validar el componente contra el equipo retirado.
Compare aplicaciones 3300 y 3600
Las familias 3300 y 3600 aparecen con frecuencia en búsquedas de tarjetas, displays y componentes de control. Sin embargo, el hecho de que una pieza se anuncie para ambas familias no elimina la necesidad de revisar su código y configuración.
La forma correcta de comparar es partir del componente retirado, no del nombre de la familia. Verifique si la referencia del fabricante declara ambas aplicaciones y confirme el tipo de módulo, conectores, alimentación y señales utilizadas en su instalación.
| Criterio | Aplicación que debe confirmarse en 3300 | Aplicación que debe confirmarse en 3600 |
|---|---|---|
| Tarjeta instalada | Código completo y revisión de la placa retirada | Código completo y revisión de la placa retirada |
| Ubicación | Gabinete, cabina, COP, puerta u otro conjunto | Gabinete, cabina, COP, puerta u otro conjunto |
| Interfaz | Tipo de bus, terminales y conectores usados | Tipo de bus, terminales y conectores usados |
| Configuración | Opciones presentes en el equipo específico | Opciones presentes en el equipo específico |
| Sustitución | Equivalencia documentada para esa referencia | Equivalencia documentada para esa referencia |
Una [tarjeta de control para elevadores 3300 y 3600](/products/3300-3600-elevator-control-board-id-lift-parts/) puede ser relevante para ambas familias sólo cuando la identificación del componente y la aplicación declarada coincidan. No use el título de una categoría de producto como confirmación definitiva de compatibilidad.
También evite asumir que todos los elevadores de la misma familia tienen la misma configuración. Las opciones de edificio, número de paradas, disposición de puertas, accesorios de cabina y actualizaciones previas pueden alterar módulos, cableado o programación.
Revise revisiones y conectores
La revisión y el conector son dos de los factores que más errores evitan al comprar refacciones para elevadores. Una placa con la misma forma física puede no ser funcional si el conector cambia de posición, número de pines, género, llave mecánica o asignación eléctrica.
Compare la pieza retirada y la propuesta con una lista concreta:
- Número de conectores y su ubicación.
- Cantidad de pines por conector.
- Forma, pestañas de seguridad y orientación.
- Etiquetas impresas junto a los conectores.
- Terminales de tornillo, conectores planos, arneses o puertos de comunicación.
- Puntos de montaje, separadores y dimensiones generales.
- Componentes adicionales: jumpers, microinterruptores, fusibles o módulos enchufables.
Nunca fuerce un conector que “casi entra”. Un ajuste físico aparente no confirma el pinout. Forzarlo puede dañar el arnés, doblar terminales o conectar una señal a un circuito equivocado.
Las revisiones requieren la misma cautela. A veces una actualización corrige obsolescencia o mejora un diseño anterior; otras veces exige cambios asociados en firmware, arnés o módulos vecinos. La documentación del proveedor debe aclarar si la referencia ofrecida es exacta, una revisión posterior o un reemplazo equivalente.
Confirme voltaje y detalles de comunicación
El voltaje es una comprobación obligatoria, especialmente en fuentes, controladores de puerta, módulos de interfaz y tarjetas que reciben alimentación externa. Confirme el valor nominal, tipo de corriente, polaridad y terminal de entrada indicados en la pieza retirada o en la documentación técnica aplicable.
No deduzca el voltaje por el país, el tamaño del gabinete o el color del cableado. En un mismo sistema pueden coexistir distintos niveles de alimentación para control, señales, displays, sensores y accionamientos.
Además del voltaje, valide:
- Si la alimentación es CA o CD.
- Polaridad y asignación de terminales.
- Consumo o capacidad requerida cuando sea aplicable.
- Tierra física, blindaje y requisitos de cableado.
- Tipo de señal de entradas y salidas.
- Bus o protocolo de comunicación utilizado.
- Configuración de dirección, jumpers o selectores.
- Necesidad de firmware, parámetros o programación posterior.
El protocolo de comunicación merece especial atención en tarjetas de control y displays. Aunque dos módulos usen conectores similares, pueden intercambiar datos con distintos formatos o versiones de software. El resultado de una combinación incorrecta puede ser una falla intermitente, ausencia de comunicación o mensajes de error difíciles de diagnosticar.
La instalación, parametrización y pruebas deben quedar a cargo de personal competente y conforme a los procedimientos técnicos aplicables al equipo. Una refacción compatible no elimina la necesidad de puesta en marcha, inspección de conexiones y verificación funcional.
Evalúe la documentación del proveedor
Un proveedor serio de Schindler parts debe poder describir con precisión qué está ofreciendo y cuáles son los límites de la identificación disponible. La documentación no sustituye la validación en sitio, pero permite comparar antes de comprar.
Solicite información acorde con el tipo de pieza:
- Número de parte y revisión ofertados.
- Fotografías actuales del artículo, incluyendo etiqueta y conectores.
- Descripción de función y aplicación declarada.
- Estado del componente: nuevo, excedente, reacondicionado u otra condición claramente indicada.
- Datos eléctricos disponibles.
- Dimensiones o patrón de montaje, cuando sea relevante.
- Detalle de accesorios incluidos o excluidos: arneses, tornillos, carcasas, firmware o módulos.
- Criterios de devolución aplicables a una discrepancia de identificación, antes de ordenar.
Desconfíe de listados que sólo muestran una imagen genérica, usan un número incompleto o afirman compatibilidad con muchas familias sin especificar la referencia. Esas señales no prueban que la pieza sea incorrecta, pero aumentan la necesidad de documentar la comparación.
Para equipos con fallas complejas, conviene separar el diagnóstico de la compra. Un código de error puede apuntar a cableado, sensores, alimentación, programación o un módulo distinto de la tarjeta sospechosa. Cambiar piezas por prueba y error incrementa costos y puede complicar la localización de la causa raíz.
Kelevator atiende el suministro multimarcas de refacciones para elevadores a importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una solicitud B2B, la información técnica reunida en este artículo permite recibir una evaluación más precisa de la referencia requerida.
Lista final para comprar refacciones Schindler
Antes de aprobar una compra, complete esta lista. Si falta un dato crítico, marque la pieza como pendiente de confirmación en vez de asumir equivalencia.
- [ ] Identifiqué la familia y el subsistema del elevador.
- [ ] Confirmé la función exacta de la pieza retirada.
- [ ] Transcribí el número de parte completo.
- [ ] Registré la revisión de hardware y cualquier versión visible.
- [ ] Tomé fotos claras del frente, reverso, etiquetas y conectores.
- [ ] Comparé posición, cantidad de pines y orientación de cada conector.
- [ ] Revisé voltaje, tipo de corriente, polaridad y terminales.
- [ ] Confirmé señales, bus de comunicación o requisitos de programación.
- [ ] Verifiqué dimensiones y puntos de montaje cuando corresponda.
- [ ] Aclaré si la pieza propuesta es exacta, revisión distinta o equivalente.
- [ ] Confirmé qué accesorios están incluidos.
- [ ] Revisé las condiciones comerciales y de devolución antes de emitir la orden.
La compra correcta de refacciones Schindler comienza con una identificación técnica completa. Envíe al proveedor el código de parte, la revisión, fotografías y los datos de aplicación; con esa evidencia podrá comparar opciones con mayor seguridad y decidir si la pieza propuesta corresponde realmente a su elevador.
