Botones Schindler: cómo elegir y reemplazar sin errores

Reemplazar botones Schindler requiere verificar mucho más que la forma visible del pulsador. Para pedir una pieza compatible, documente su ubicación —cabina o piso—, la familia del equipo, el código de la tarjeta, las medidas, el sistema de fijación, la iluminación, el símbolo y el tipo de conexión.

Un botón aparentemente igual puede no funcionar si pertenece a otra tarjeta, usa una interfaz distinta o está diseñado para una posición diferente del tablero. Esta guía ayuda a contratistas de mantenimiento, modernizadoras, distribuidores y equipos de compras en México a reducir devoluciones, retrabajos y paros causados por una identificación incompleta.

Funciones de los botones Schindler en COP y LOP

Antes de seleccionar botones Schindler, determine si la pieza se instala en una botonera de cabina o en una botonera de piso. Aunque ambos conjuntos permiten solicitar un movimiento, su función, señalización y conexión pueden ser diferentes.

El COP (Car Operating Panel) es el tablero dentro de la cabina. Normalmente incorpora:

• Botones de selección de piso.
• Apertura y cierre de puertas.
• Alarma, intercomunicación o llamada de emergencia, según la configuración.
• Indicadores, displays y, en algunos equipos, controles de acceso.
• Señalización visual de la orden registrada.

El LOP (Landing Operating Panel) es el tablero ubicado en el descanso o nivel de acceso. Suele incluir:

• Llamada de subida, bajada o ambas direcciones.
• Indicadores de llegada o de dirección.
• Display de posición, cuando el diseño del sistema lo contempla.
• Botones de acceso controlado en instalaciones específicas.

La primera pregunta para compras debe ser: ¿es un botón de cabina o una llamada de piso? Un botón de flecha para LOP no debe asumirse compatible con un botón de destino del COP sólo porque comparte color, diámetro o apariencia.

También conviene registrar la posición exacta. Por ejemplo, un pulsador de apertura de puerta, uno de alarma y uno de piso pueden tener carcasas parecidas, pero sus símbolos, lentes, iluminación o asignación en la tarjeta pueden variar. En una botonera de piso, anote además si se trata de llamada sencilla, subida, bajada o una combinación de ambas.

Cómo identificar aplicaciones 3300 y 3600

Las referencias Schindler 3300 y 3600 aparecen con frecuencia en consultas de refacciones, pero el número de familia por sí solo no basta para definir compatibilidad. La configuración de la maniobra, la tarjeta de botonera y el conjunto de display o pulsadores deben confirmarse directamente en el equipo.

Para una aplicación 3300 o 3600, reúna la información desde el tablero desmontado y desde el elevador, no sólo desde una fotografía frontal. La identificación útil incluye:

1. Familia indicada en la documentación o etiqueta del equipo. Confirme qué información está disponible en el contrato de mantenimiento, inventario técnico o etiquetas internas.
2. Ubicación de la tarjeta. Indique si la tarjeta está en el COP, LOP, display de cabina o conjunto de llamada de piso.
3. Código completo de la tarjeta. Copie letras, números, guiones, revisiones y sufijos tal como aparecen impresos.
4. Número de posiciones y distribución. Registre cuántos botones, displays o módulos hay en el conjunto.
5. Código de la pieza retirada. Si existe una etiqueta o marcaje posterior, suele ser más útil que el aspecto externo.
6. Fotografías del frente, reverso, conectores y montaje. Incluya una referencia de escala y una imagen donde se lea el código de tarjeta.

Los nombres comerciales de los equipos, las modernizaciones previas y los reemplazos parciales pueden complicar la identificación. Un elevador puede conservar la cabina original y tener una tarjeta, display o botonera sustituidos durante una intervención posterior. Por eso, no base el pedido exclusivamente en el modelo mencionado por el administrador del inmueble.

Al evaluar conjuntos electrónicos asociados a estas familias, revise el tipo de aplicación descrito por el proveedor. Por ejemplo, una [tarjeta de botón ID Touch para 3300 y 3600](/products/id-touch-button-board-3300-3600-elevator-parts/) debe cotejarse contra la tarjeta instalada, su código y su distribución física antes de considerarla un reemplazo.

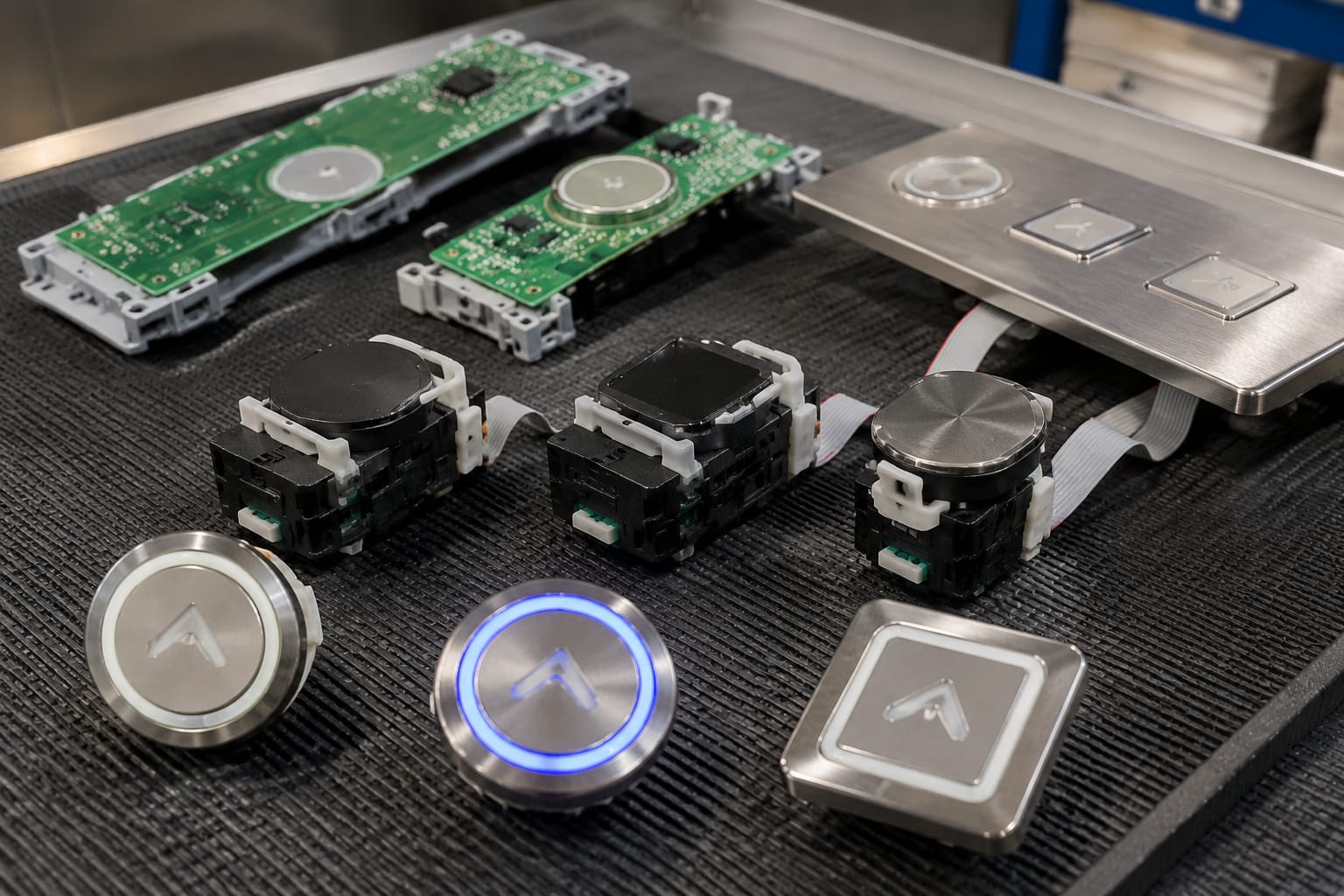

Botones de presión frente a botones táctiles

Los botones físicos y los botones táctiles no se intercambian automáticamente. La diferencia afecta el frente del tablero, el modo de montaje, la interfaz eléctrica y la respuesta esperada por el usuario.

Un pulsador mecánico suele ofrecer una respuesta táctil clara. Sin embargo, esto no indica por sí mismo el tipo de señal eléctrica que entrega ni su compatibilidad con otra botonera. Por su parte, un sistema táctil puede integrar varias funciones en una misma tarjeta, de modo que sustituir una superficie o módulo aislado sin revisar el conjunto puede no resolver la falla.

No determine el tipo de botón sólo con una imagen tomada de frente. Revise el reverso:

• ¿Hay un cuerpo de botón individual con retenedores o tuerca?
• ¿El botón se conecta mediante terminales, cable corto o arnés?
• ¿La superficie está vinculada a una tarjeta de circuito?
• ¿Existe un marco, mica o frente integral que forme parte del conjunto?
• ¿La tarjeta tiene varias posiciones de llamada o selección?

En especial para sistemas táctiles, la falla reportada como “un botón no responde” puede originarse en el propio sensor, una conexión, la tarjeta, una posición dañada por humedad o un problema ajeno a la botonera. El reemplazo de la pieza visible debe seguir una inspección básica y las prácticas de diagnóstico autorizadas por el responsable técnico.

Igualar dimensiones y sistema de montaje

Las dimensiones determinan si el repuesto entra, queda alineado y puede fijarse sin modificar el panel. Tome medidas con un calibrador o regla adecuada antes de solicitar un botón Schindler.

Registre, como mínimo:

• Diámetro o ancho y alto de la cara visible.
• Dimensión del corte en la placa, si el pulsador va empotrado.
• Profundidad total detrás del tablero.
• Espesor del panel donde se monta.
• Distancia entre puntos de fijación, pestañas o tornillos.
• Orientación de guías, muescas o retenedores.
• Espacio disponible frente a tarjetas, cableado y estructura interior.

Las medidas deben anotarse en milímetros y acompañarse de fotos. Una imagen con un calibrador visible evita ambigüedades entre el diámetro del lente, el diámetro del aro y el diámetro real de montaje.

No modifique el tablero para forzar una coincidencia

Agrandar un corte, retirar pestañas, pegar un botón o adaptar conectores sin evaluación técnica puede afectar la sujeción, el acabado, la operación y la capacidad de servicio posterior. En botoneras metálicas o módulos integrados, una modificación también puede hacer imposible reinstalar la pieza original o un repuesto correcto.

Cuando haya dos medidas cercanas, priorice el plano de fijación y el reverso sobre la dimensión estética del frente. Dos botones pueden verse idénticos desde la cabina y tener distinta profundidad, orientación de clip o patrón de montaje.

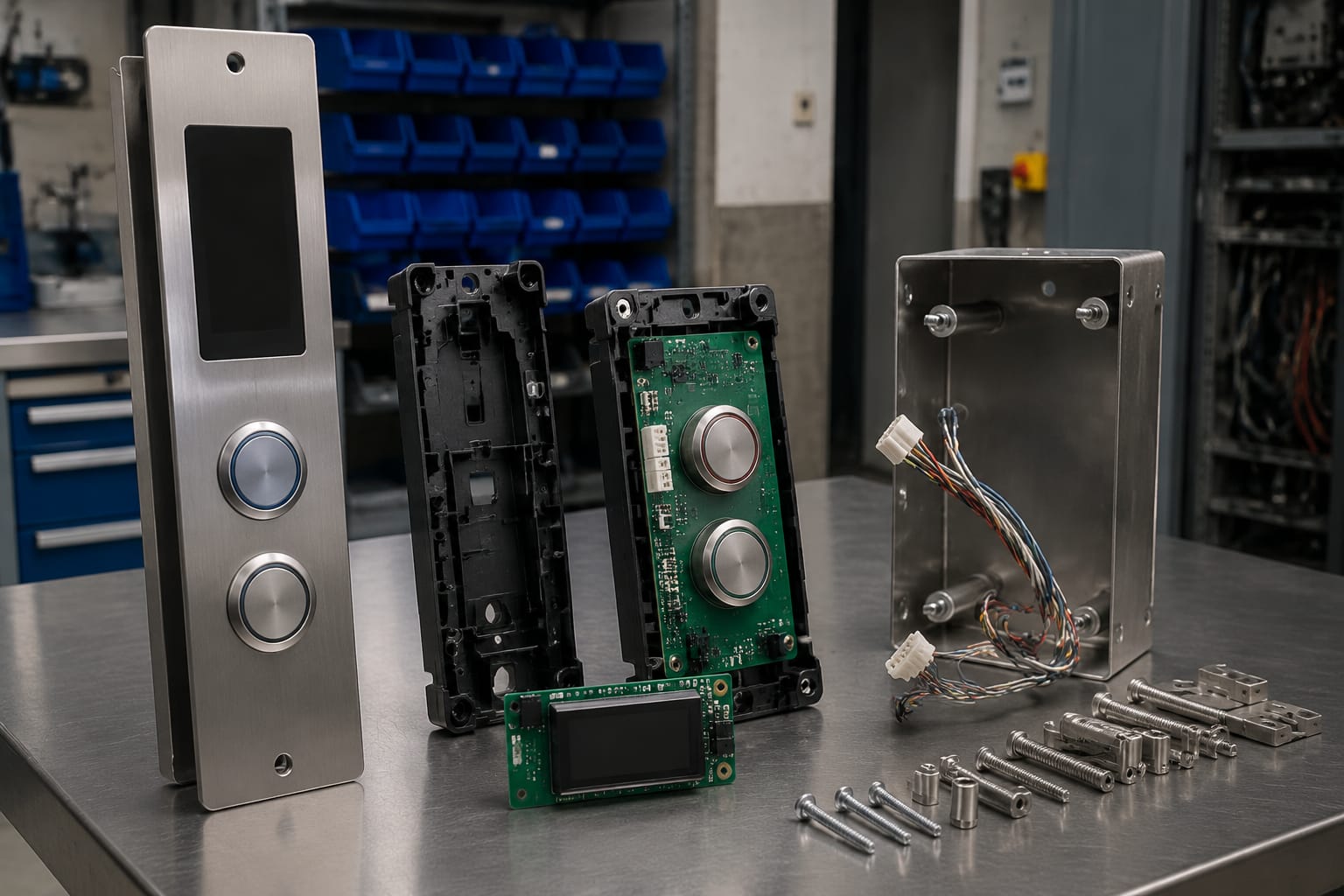

Documente el conjunto, no sólo el botón

La información más útil suele venir del conjunto completo. Fotografía el panel instalado, el hueco tras retirar la pieza y la cara posterior con el arnés conectado. Si el botón comparte un módulo con un display o una tarjeta, identifique también ese módulo.

Para llamadas de piso en estas familias, puede ser necesario contrastar la tarjeta existente con una [tarjeta de botones de llamada 3600/3300](/products/3600-3300-elevator-hall-call-button-board-id-lift-parts/). La descripción comercial orienta la búsqueda, pero la decisión debe basarse en la coincidencia de código, conector, ubicación y distribución.

Revise iluminación, símbolos y orientación

La iluminación no es sólo un detalle visual. Permite confirmar que una llamada o una selección fue registrada, por lo que su color, posición y modo de activación deben corresponder al diseño existente.

Al documentar la iluminación, anote:

• Si el botón tiene iluminación permanente, se enciende al registrarse la orden o usa ambas condiciones.
• Color observado en reposo y al activarse, si es posible verificarlo.
• Ubicación de la luz: aro, número, flecha, borde o lente completo.
• Si se trata de LED integrado, lente iluminado o módulo asociado a una tarjeta.
• Si hay diferencias entre botones de cabina, apertura de puerta, alarma y llamadas de piso.

La apariencia puede variar según el desgaste del lente, condiciones de iluminación del sitio o fallas eléctricas. Por ello, una foto no debe ser el único criterio para definir el color o la función.

Los símbolos deben coincidir con su uso. Para LOP, distinga entre flecha ascendente, descendente y combinación de ambas. Para COP, copie el número de piso, letra, símbolo de puerta, campana o cualquier pictograma especial. Revise además la orientación: un módulo de flecha puede parecer intercambiable en sentido físico, pero el símbolo, la posición de LED o la asignación eléctrica pueden no serlo.

En inmuebles con pisos especiales, accesos restringidos o nomenclaturas no consecutivas, liste todos los marcajes del tablero. Solicitar un botón con un número “similar” puede afectar la legibilidad del recorrido y la experiencia de los usuarios.

Verifique códigos de tarjeta y conectores

El código de la tarjeta es uno de los datos más importantes para identificar una botonera electrónica. Debe transcribirse completo, sin omitir la revisión, versión o sufijo. Cuando el fabricante usa varias tarjetas con una geometría similar, una diferencia mínima en el código puede representar una configuración distinta.

Al revisar una tarjeta, documente:

• Código de parte impreso y número de revisión.
• Marca, etiquetas secundarias y códigos de barras legibles.
• Número de conectores y su posición.
• Número de pines o vías de cada conector.
• Forma de la carcasa, pestaña de bloqueo y orientación.
• Colores y etiquetas del arnés, sin asumir que el color define la función.
• Cantidad y orden de botones, LEDs, displays o sensores conectados.
• Fecha o versión visible, únicamente como dato complementario.

No use sólo frases como “conector igual” o “tarjeta parecida”. Compare físicamente el número de vías, la llave de polarización, la orientación y el código de la tarjeta. Dos conectores pueden acoplar mecánicamente y aun así tener una asignación de pines distinta.

Fotografías que realmente ayudan a validar un repuesto

Prepare imágenes nítidas de:

1. Frente completo del COP o LOP.
2. Botón o tarjeta instalada en su posición original.
3. Reverso de la pieza retirada.
4. Etiqueta, código y revisión de la tarjeta.
5. Conectores vistos de frente y de lado.
6. Arnés conectado, mostrando la orientación de la pestaña.
7. Medida del corte, cara visible y profundidad.

Evite imágenes con reflejos, desenfoque o piezas sostenidas sin contexto. Una referencia visual del montaje puede aclarar dudas que el código de pieza no resuelve.

Si el recambio involucra display y llamada de piso, revise si corresponde a un [módulo táctil de llamada de piso 3300 con display](/products/3300-touch-hall-call-button-display-board-elevator-parts/). Confirme siempre que el producto específico coincida con el conjunto existente; el título de una categoría o familia no sustituye la validación técnica.

Pruebe el panel después del reemplazo

Una vez instalado el botón o módulo correcto, pruebe el panel de acuerdo con el procedimiento de servicio aplicable al equipo y con el elevador en condiciones seguras. La prueba debe verificar la función solicitada y la integración con el resto de la botonera.

Para un botón de cabina, revise:

• Que el pulsador quede firme, alineado y sin interferir con los botones vecinos.
• Que la pulsación o activación táctil responda de forma consistente.
• Que la orden de piso o función se registre correctamente.
• Que la iluminación opere como corresponde al diseño del panel.
• Que otros botones, display e indicadores continúen funcionando.
• Que no haya cables prensados, conectores flojos ni tensión sobre el arnés.

Para un botón de llamada de piso, revise:

• Que la flecha o función solicitada corresponda a la posición instalada.
• Que el registro visual de la llamada funcione.
• Que el conjunto se fije correctamente al frente.
• Que no se afecten display, señalizadores u otros pulsadores del mismo módulo.
• Que el comportamiento se valide en las condiciones de operación pertinentes.

Una prueba exitosa de un solo botón no descarta una conexión parcial o una tarjeta incompatible. Si se sustituyó una tarjeta completa, revise todas las posiciones y funciones relacionadas antes de cerrar el tablero.

No realice intervenciones eléctricas fuera de la competencia del personal responsable ni omita los procedimientos de bloqueo, inspección y puesta en servicio del sitio. El diagnóstico y la instalación deben quedar en manos de técnicos autorizados para el sistema y las condiciones del inmueble.

Lista de verificación para comprar botones Schindler

Use esta lista antes de enviar una solicitud de cotización o una orden de compra. Entre más completos sean los datos, menor será la probabilidad de recibir una pieza no compatible.

• [ ] Confirmé si es COP, LOP, display o módulo integrado.
• [ ] Identifiqué la función exacta: piso, subir, bajar, puerta, alarma u otra.
• [ ] Registré la familia del equipo disponible, incluyendo 3300 o 3600 cuando aplique.
• [ ] Copié el código completo de la pieza o de la tarjeta, con revisión y sufijos.
• [ ] Tomé fotos nítidas del frente, reverso, montaje y conectores.
• [ ] Medí cara visible, corte, profundidad, espesor de panel y fijaciones en mm.
• [ ] Verifiqué si el componente es de presión o táctil.
• [ ] Describí iluminación, color, lente, símbolo y orientación.
• [ ] Conté pines, conectores y posiciones de botones o módulos.
• [ ] Revisé si la pieza es individual o si depende de una tarjeta completa.
• [ ] Confirmé que el reemplazo no requiere alterar el panel ni adaptar el arnés.
• [ ] Planifiqué una prueba funcional del conjunto después de la instalación.

Errores frecuentes al solicitar un reemplazo

El error más común es comprar por fotografía frontal. Esto omite datos críticos como el código de tarjeta, la profundidad y el tipo de conector. También es frecuente pedir “botón 3300” sin indicar si es una llamada de piso, una selección de cabina o un módulo táctil.

Otro problema recurrente es confundir el síntoma con la pieza fallada. Una orden que no registra puede relacionarse con el botón, pero también con la tarjeta, el conector, el arnés o la configuración del conjunto. Documentar el comportamiento de la falla ayuda a decidir si se requiere un pulsador individual, una tarjeta o una revisión más amplia.

Finalmente, no suponga que una revisión visual de compatibilidad equivale a una confirmación técnica. Cuando falte código, mida, fotografíe y compare el montaje y las conexiones antes de comprometer una compra.

Preguntas frecuentes sobre botones Schindler

¿Puedo reemplazar un botón Schindler sólo porque tiene las mismas medidas?

No necesariamente. Las medidas son indispensables para el montaje, pero no confirman la función eléctrica, la iluminación, el símbolo, la interfaz ni la compatibilidad con la tarjeta. Compare también el código de parte, conectores y aplicación COP o LOP.

¿Cómo sé si necesito un botón o una tarjeta completa?

Inspeccione si el botón es una pieza individual conectada al arnés o si forma parte de una superficie o tarjeta con varias posiciones. El diagnóstico debe considerar además si fallan uno o varios botones, el display o la iluminación. Una falla múltiple puede justificar revisar la tarjeta y sus conexiones antes de solicitar un pulsador aislado.

¿El número 3300 o 3600 confirma que una pieza es compatible?

No. Es un punto de partida para buscar, pero no confirma la variante instalada. Deben coincidir el código de tarjeta o pieza, el tipo de panel, el conector, la distribución de posiciones y el sistema de montaje.

¿Qué información debo enviar a un proveedor de refacciones?

Envíe la función y ubicación del botón, familia disponible del elevador, código completo de la tarjeta o pieza, medidas en milímetros, fotos del frente y reverso, tipo de iluminación, símbolo, montaje y conectores. Incluya también una descripción breve de la falla observada.

Para una compra B2B, concentre estos datos en una ficha por cada variante de botón o tarjeta. Kelevator suministra refacciones multimarca para importadores, distribuidores, contratistas de mantenimiento, modernizadoras y compradores OEM; una identificación completa permite evaluar las opciones de reemplazo con criterios técnicos, no sólo visuales.
