Para comprar refacciones KONE con menor riesgo, no basta con describir la falla o pedir una tarjeta “para un elevador KONE”. La identificación debe partir del modelo del equipo y del número de parte original, y después confirmar revisión de placa, conectores, alimentación, comunicación y condición del componente.
Este proceso es especialmente importante en tarjetas electrónicas, fuentes, módulos de freno y componentes de comunicación. Dos piezas visualmente similares pueden no ser intercambiables por diferencias de firmware, terminales, red o versión de control. Una solicitud bien documentada reduce devoluciones, paros prolongados y compras de material incompatible.
Comience por el modelo de elevador KONE
El modelo y la configuración del elevador delimitan qué refacciones KONE pueden ser aplicables. Recopile la información desde el controlador, la documentación técnica disponible y las etiquetas del componente retirado; no dependa únicamente de la marca visible en la cabina o en las puertas.
Registre, como mínimo:
- Modelo o familia del equipo y, cuando aparezca, tipo de controlador.
- Número de serie, identificación de instalación o datos de la placa del equipo.
- Aplicación de la pieza: tablero de control, puerta, máquina, foso, cabina o comunicación en cubo.
- Función precisa del componente: alimentación, mando de freno, interfaz de señales, comunicación, accionamiento de puerta o visualización.
- Fotografía completa de la etiqueta y fotos nítidas de ambos lados de la tarjeta.
- Síntoma que motivó el reemplazo, separado de la identificación de la pieza.
La falla orienta el diagnóstico, pero no valida compatibilidad. Por ejemplo, una pérdida de comunicación puede estar relacionada con una tarjeta, un cableado, una fuente, una terminación de red o una configuración del sistema. Antes de solicitar una placa de sustitución, conviene confirmar que el componente realmente es el origen de la falla.
Cuando el modelo no sea legible, la etiqueta de la pieza retirada suele ser la fuente más útil. También ayudan las referencias impresas sobre la tarjeta, la posición de instalación y los códigos de los conectores. Documentar estas evidencias permite al área de compras y al proveedor evaluar la solicitud con mayor precisión.
Encuentre y registre el número de parte
El número de parte es el dato principal para buscar una refacción. En componentes KONE puede aparecer como texto impreso en la etiqueta, código de barras, referencia serigrafiada en la tarjeta o combinación de varios códigos. Capture todos los códigos tal como aparecen, incluidos guiones, espacios, sufijos y letras de revisión.
No confunda estos identificadores:
| Dato en la pieza | Para qué sirve | Precaución |
|---|---|---|
| Número de parte | Identifica el componente específico | Debe compararse completo, con sufijos incluidos |
| Código de revisión | Distingue una variante o actualización | Una revisión distinta requiere validación |
| Número de serie | Rastrea una unidad individual | No suele sustituir al número de parte |
| Código de fabricación o lote | Apoya trazabilidad | No confirma compatibilidad por sí solo |
| Referencia de tarjeta impresa | Identifica la PCB o ensamble base | Puede diferir del número comercial de la refacción |
Una práctica útil es transcribir el código y adjuntar una fotografía ampliada. Errores de un solo carácter son frecuentes: 0 y O, 1 e I, 5 y S, o cifras omitidas por etiquetas desgastadas. En una orden de compra, incluya el texto transcrito y la imagen original para evitar interpretaciones.
Si hay dos números en la tarjeta, solicite que se confirme qué referencia corresponde al ensamble suministrado. Un código grande serigrafiado puede identificar la placa desnuda, mientras que la etiqueta puede corresponder a una versión ensamblada con conectores, firmware u otros elementos distintos.
Categorías comunes de refacciones KONE
Las refacciones de elevador KONE abarcan piezas eléctricas, electrónicas, electromecánicas y de cabina. La forma de validar cada una cambia según su función y el nivel de integración con el sistema.
Tarjetas de control y comunicación
Incluyen tarjetas de interfaz, placas de comunicación en cubo, tarjetas de control de puerta, módulos de entrada y salida y componentes de red. Son piezas de alta sensibilidad de compatibilidad porque intervienen en señales, protocolos, topología de comunicación y, en ciertos casos, firmware.
Para una pieza de este tipo, además del número de parte, compare revisión, disposición de conectores, etiquetas, jumpers, LEDs, puertos y alimentación. Una [tarjeta de comunicación FCB para elevador KONE](/products/shaft-fcb-communication-board-kone-elevator-parts/) debe evaluarse contra la referencia del equipo instalado y sus conexiones reales, no solamente por su apariencia.

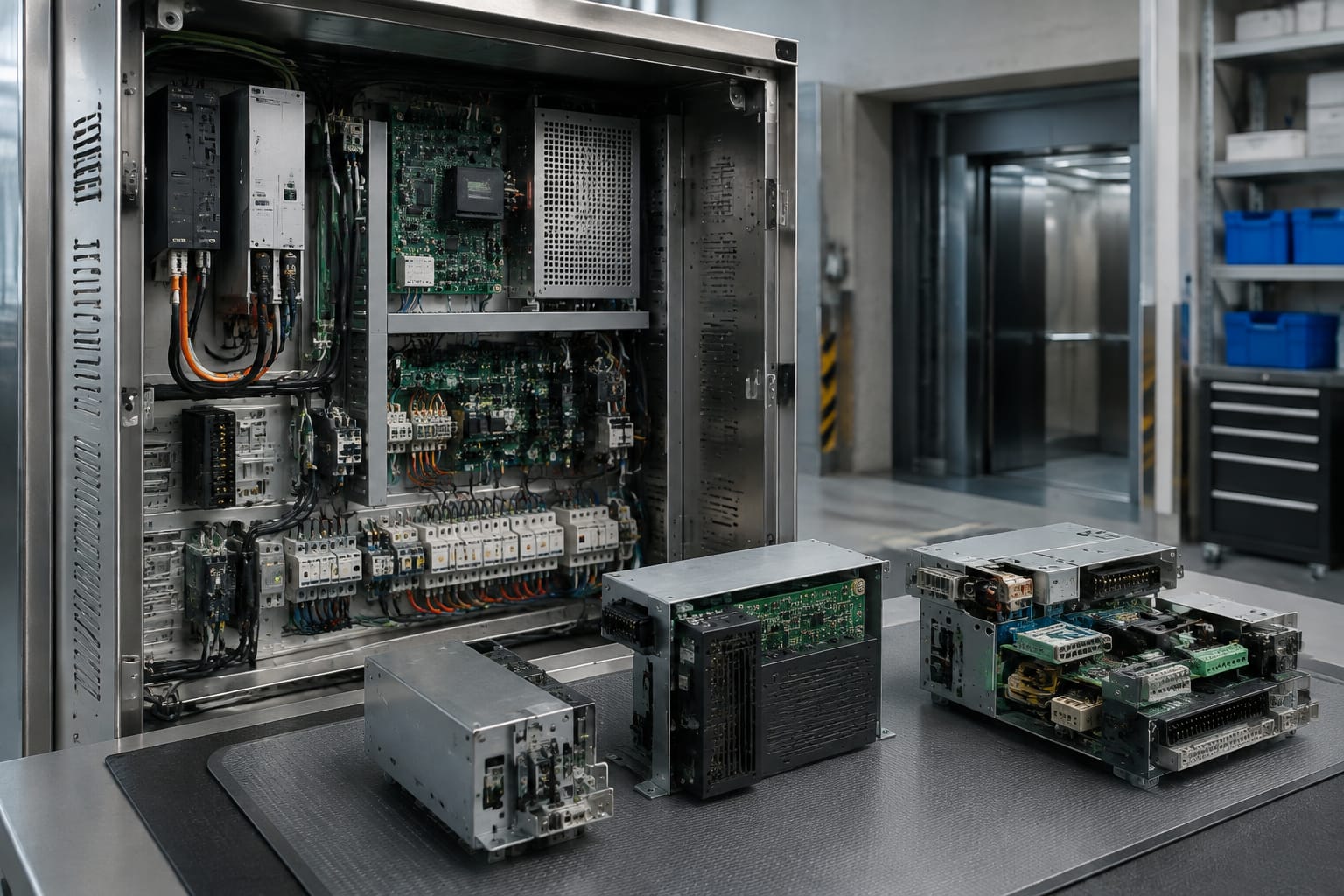

Fuentes de alimentación y cajas de red
Las fuentes, cajas de potencia y módulos de distribución alimentan otros elementos del sistema. Verifique tensión de entrada, salidas nominales, corriente o potencia cuando esté indicada, tipo de terminal, fusibles, conectores y uso dentro del tablero.
En equipos donde interviene una red de control, también es necesario confirmar la función exacta de la unidad. Una [caja de alimentación de red KONE](/products/network-power-box-kone-elevator-parts-lift-accessories/) puede requerir coincidencia de referencia, interfaz y configuración de conexiones para ser una opción válida.
Módulos de freno y control de máquina
Los módulos relacionados con el freno intervienen en un sistema de seguridad y operación crítica. La selección exige particular cuidado: tipo de máquina, tensión de bobina, entradas de mando, salidas, realimentación, conexiones de seguridad y documentación de prueba disponible.
Una [caja de fuente y control de freno KONE](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/) debe confirmarse contra la identificación del componente original y la configuración de la máquina. No es recomendable sustituir estos módulos por equivalencia visual o por una supuesta compatibilidad entre elevadores de la misma marca.
Componentes de puertas, cabina y señalización
En esta categoría entran operadores y controles de puerta, sensores, botoneras, indicadores, displays, lectores y accesorios de cabina. Aunque algunos componentes parecen más sencillos de reemplazar, deben revisarse dimensiones, tipo de montaje, conexiones, tensión, lógica de señal y acabado cuando afecta una modernización.
En partes mecánicas, añada medidas, orientación, posición de montaje y fotografías con escala. En dispositivos eléctricos de cabina, confirme tensión, número de hilos, conector y comportamiento de la señal antes de comprar.

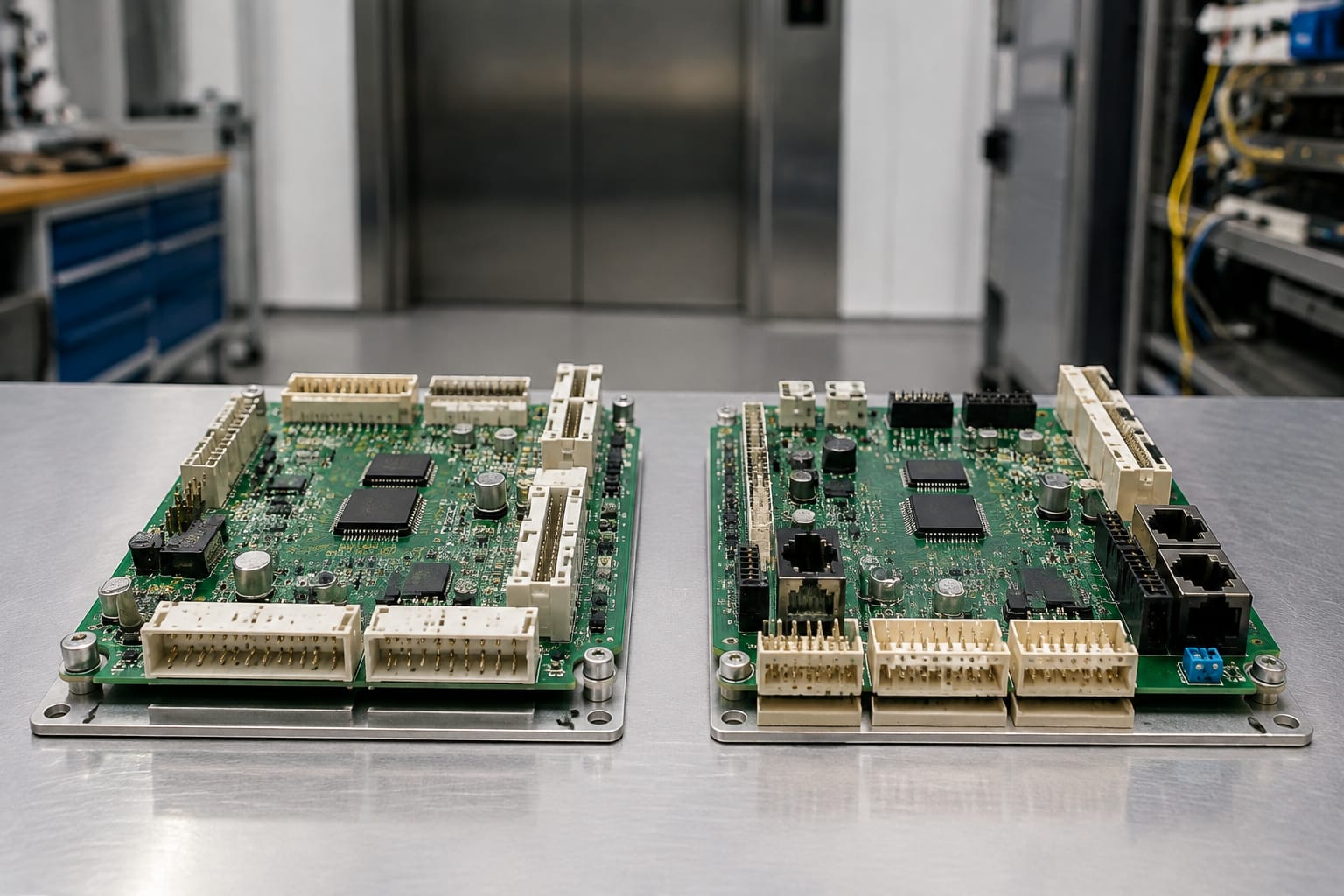

Compare revisiones de tarjetas y conectores
Una coincidencia parcial de número de parte no siempre autoriza el reemplazo. Las revisiones pueden incorporar cambios de componentes, distribución de pines, firmware, compatibilidad con otra generación de control o requisitos de instalación distintos.
Compare los siguientes puntos entre la pieza retirada y la propuesta:
- Número de parte completo, incluyendo prefijos y sufijos.
- Revisión de hardware, versión de PCB y, si está visible, versión de firmware.
- Cantidad, forma, color y ubicación de los conectores.
- Marcado de cada puerto, como alimentación, comunicación, entradas o salidas.
- Número de pines, guía mecánica, pestañas de retención y orientación.
- Jumpers, interruptores DIP, puentes o terminaciones instaladas.
- Componentes de potencia, disipadores, relevadores y fusibles.
- Dimensiones, puntos de fijación y disponibilidad de cubiertas o soportes necesarios.
No fuerce un conector que “casi” coincide. Un enchufe con el mismo número de pines puede tener una guía distinta, un orden de señales diferente o una aplicación incompatible. De igual manera, adaptar cableado sin un diagrama técnico validado puede causar daños al equipo o introducir una condición insegura.
Solicite imágenes de la etiqueta, cara superior, cara inferior y zona de conectores de la refacción ofrecida. Para compras de varias unidades, conviene pedir que la validación se realice sobre la referencia que se surtirá, no sobre una imagen genérica de catálogo.
Revise compatibilidad de voltaje y comunicación
La compatibilidad eléctrica debe verificarse en la etiqueta del componente y, cuando sea necesario, en la documentación técnica del sistema. Confirme tensión de entrada, tipo de corriente, salidas, polaridad, consumo y terminal de tierra cuando estos datos estén especificados.
No asuma que una tensión similar equivale a compatibilidad. Una fuente con la misma entrada puede entregar una salida diferente; una tarjeta puede usar el mismo conector físico con otra asignación de pines. Para evitar errores, compare la información de la unidad retirada con la del reemplazo propuesto.
En tarjetas de comunicación, confirme además:
- Nombre o tipo de bus indicado en la tarjeta o documentación.
- Puertos de entrada y salida de red.
- Conectores, cableado y topología existentes.
- Requisitos de terminación o direccionamiento.
- Versión del controlador con la que trabaja el componente.
- Necesidad de programación, parametrización o transferencia de datos después de instalarlo.
La programación no debe darse por sentada. Algunas refacciones pueden requerir configuración por personal calificado; otras pueden depender de parámetros del elevador o de herramientas específicas. Solicite una respuesta expresa sobre el estado de programación cuando este factor sea relevante para el componente.
Los equipos de elevación integran circuitos de potencia, control y seguridad. La instalación, ajustes y pruebas funcionales deben ser realizados por técnicos competentes, siguiendo los procedimientos aplicables al equipo y al sitio. La compra correcta no sustituye el diagnóstico ni la puesta en marcha profesional.
Verifique la condición y la información de prueba
Antes de aceptar una cotización, identifique cómo se describe la condición de la refacción: nueva, excedente de inventario, usada, reacondicionada o reparada. Estos términos no significan lo mismo y deberían acompañarse de información concreta, no de una etiqueta comercial ambigua.
Pida aclaración sobre:
- Condición declarada de la unidad.
- Número de parte, revisión y fotos de la pieza real cuando sea posible.
- Inspección visual realizada y daños estéticos o funcionales conocidos.
- Alcance de las pruebas efectuadas y sus resultados documentados.
- Accesorios incluidos: conectores, tapas, arneses, tornillería o módulos asociados.
- Trazabilidad disponible, si la operación de compra la requiere.
- Política comercial aplicable en caso de discrepancia de identificación.
La expresión “probada” debe precisarse. Una prueba de encendido no equivale necesariamente a una prueba bajo carga, de comunicación, de entradas y salidas o de funcionamiento dentro de un controlador. Para componentes críticos, solicite qué se verificó, con qué entorno de prueba y qué limitaciones tuvo la evaluación.
En una pieza usada o reacondicionada, observe corrosión, conectores dañados, terminales flojas, reparaciones visibles, componentes sustituidos y etiquetas alteradas. Estas observaciones no determinan por sí solas que una unidad sea inutilizable, pero sí ayudan a definir el nivel de revisión técnica y riesgo que su empresa está dispuesta a asumir.
Empaque de componentes KONE sensibles
Las tarjetas electrónicas y módulos de control pueden dañarse durante el transporte por descarga electrostática, humedad, vibración o flexión de la placa. El empaque forma parte de una compra técnica, sobre todo si la mercancía viajará por paquetería, consolidado o importación.
Para componentes electrónicos sensibles, confirme que el envío considere:
- Bolsa antiestática apropiada para la tarjeta o módulo.
- Protección física que inmovilice la pieza sin presionar conectores o componentes.
- Espuma, separadores o empaque adecuado al peso y fragilidad.
- Caja rígida con espacio suficiente para absorber impactos.
- Protección contra humedad cuando las condiciones de transporte lo justifiquen.
- Etiquetado externo que evite una manipulación inadecuada, cuando proceda.
Los conectores, relevadores, disipadores y terminales no deben quedar expuestos a golpes dentro de la caja. En módulos pesados, el empaque debe evitar que la unidad se mueva y dañe sus propios terminales. Para pedidos con varias referencias, identifique cada caja o bolsa con el número de parte para que la recepción y la inspección de entrada sean trazables.
Al recibir el material, compare la etiqueta, revisión y conectores antes de instalarlo. Fotografiar el estado del empaque y de la pieza al desempacar facilita documentar cualquier discrepancia de transporte o surtido.
Lista de verificación para solicitar refacciones KONE
Una solicitud completa permite comparar opciones sin que el proveedor tenga que adivinar la aplicación. Reúna esta información antes de pedir cotización o confirmar una orden:
- Modelo o familia del elevador y datos disponibles del controlador.
- Ubicación funcional de la pieza: tablero, cubo, máquina, puerta, cabina o foso.
- Número de parte completo de la unidad retirada.
- Revisión, versión o código adicional visible.
- Fotografías legibles de etiqueta, ambos lados y conectores.
- Cantidad requerida y si se trata de una reposición, reparación o modernización.
- Tensión de entrada y salida, cuando aplique.
- Descripción del conector: cantidad de pines, forma, orientación y cables conectados.
- Datos de comunicación, configuración o programación requeridos, si se conocen.
- Condición deseada y alcance de prueba que su proceso de compras necesita.
- Accesorios que deben incluirse o que se conservarán de la pieza existente.
- Destino de entrega y requisitos de empaque, documentación o importación de su empresa.
Una solicitud breve pero útil puede estructurarse así: “Requiero una tarjeta KONE con número de parte completo, revisión indicada en fotografía, para la función especificada. Favor de confirmar coincidencia de conectores, tensión, condición, pruebas realizadas, accesorios incluidos e imágenes de la unidad propuesta”.
Errores que conviene evitar al comprar
El error más común es basar la decisión en una fotografía de catálogo o en una descripción genérica. La segunda falla frecuente es enviar sólo el modelo de elevador sin el código de la refacción. Ambas situaciones obligan a suponer compatibilidad y aumentan el riesgo de recibir una pieza que no puede instalarse.
También conviene evitar:
- Comprar una tarjeta por el color, tamaño o distribución general de componentes.
- Omitir el sufijo de revisión del número de parte.
- Aceptar equivalencias sin confirmar voltaje, pines y función.
- Instalar una pieza de comunicación sin revisar configuración y red.
- Suponer que una unidad usada incluye arneses, conectores o cubiertas.
- Reemplazar un módulo relacionado con freno sin validar aplicación y procedimiento técnico.
- Pedir una pieza urgente sin adjuntar fotos de la unidad instalada.
Para distribuidores, contratistas de mantenimiento e importadores, una ficha interna de identificación por cada referencia recurrente puede ahorrar tiempo en futuras compras. Debe contener número de parte, revisión, fotos verificadas, aplicación, conectores, sustituciones confirmadas y notas de instalación aprobadas por su equipo técnico.
Preguntas frecuentes sobre refacciones KONE
¿El modelo de elevador basta para identificar una refacción?
No. Es un punto de partida útil, pero el número de parte de la unidad instalada, su revisión y los conectores son normalmente necesarios para confirmar una opción de reemplazo.
¿Puedo sustituir una tarjeta por otra con el mismo conector?
No necesariamente. El conector físico no confirma asignación de pines, voltaje, protocolo de comunicación, firmware ni función dentro del sistema.
¿Qué fotos debo enviar para cotizar una pieza?
Incluya una foto legible de la etiqueta, vistas frontal y posterior, primeros planos de conectores y una imagen que muestre su posición de instalación. Si hay código de barras, procure que sea legible.
¿Cómo sé si una refacción requiere programación?
Revise la documentación del controlador y solicite confirmación específica para el número de parte ofrecido. En componentes de control y comunicación, no debe suponerse que la sustitución será directa.
La forma más sólida de abastecer refacciones KONE es tratar la compra como una verificación técnica: modelo para contexto, número de parte para identificación y revisión de conexiones, energía, comunicación, condición y empaque antes de liberar la orden. Kelevator atiende el suministro multi-marca para compradores B2B; al solicitar una pieza, entregue la lista de verificación anterior para recibir una evaluación basada en datos concretos.
