Una búsqueda de KONE Parts View sirve como punto de partida para localizar una refacción de elevador, pero una imagen o una coincidencia de nombre no prueban por sí solas la compatibilidad. Para comprar con menor riesgo, hay que relacionar la pieza con el modelo del equipo, su función, el número de parte, la revisión, las conexiones y, cuando aplique, su configuración de comunicación.
Este método es especialmente útil para tarjetas electrónicas, indicadores, módulos de llamada, fuentes, herramientas de servicio y componentes de puerta. La meta no es encontrar una pieza que “se vea igual”, sino identificar una sustitución verificable antes de desmontar o instalar.
Qué entienden los compradores por KONE Parts View
En compras y mantenimiento, “KONE Parts View” suele referirse a una consulta visual o de catálogo para reconocer componentes KONE y buscar su reemplazo. Puede partir de una fotografía, una vista explotada, una etiqueta, una tarjeta retirada o una referencia anotada en una orden de servicio.
Esta consulta ayuda a reducir el universo de opciones, sobre todo cuando el técnico conoce la función de la pieza, pero no cuenta con un número de parte completo. Sin embargo, tiene límites claros:
- Un mismo gabinete puede alojar tarjetas de distintas revisiones.
- Dos tarjetas con forma, color o tamaño similares pueden tener firmware, conectores o funciones diferentes.
- Los nombres comerciales de los componentes no siempre identifican una variante única.
- Una refacción puede requerir programación, parametrización o validación dentro del sistema.
- La misma función puede cambiar entre generaciones de controladores o modernizaciones previas.
Por ello, use la vista de partes como una herramienta de identificación inicial y complete la decisión con datos físicos y funcionales. Para módulos electrónicos, el dato más importante suele ser el código de la tarjeta o de la etiqueta, no la apariencia del ensamble.
Busque por modelo y función del componente
La forma más ordenada de iniciar una búsqueda es definir el equipo donde trabaja la pieza y qué hace dentro del elevador. “Tarjeta KONE” es una descripción demasiado amplia; “tarjeta de display de cabina con conector específico” o “módulo de comunicación del controlador” permite descartar alternativas desde el principio.
Reúna primero la información de la instalación:
- Modelo o familia del controlador, operador de puerta o sistema de señalización.
- Ubicación exacta de la pieza: tablero de control, techo de cabina, botonera, operador, foso o piso.
- Función observada: controlar puerta, mostrar posición, recibir llamadas, alimentar un módulo, comunicar nodos o realizar diagnóstico.
- Síntoma o motivo del reemplazo, sin asumir que la pieza es la causa.
- Fotografías del conjunto instalado y de la pieza retirada, si es seguro desmontarla.
- Número de parte, código de placa, revisión y datos de cualquier etiqueta visible.
La función importa porque orienta la comparación técnica. Por ejemplo, una pantalla de cabina no es intercambiable automáticamente con un indicador de pasillo, aunque ambas muestren números de piso. Una tarjeta de comunicación puede compartir dimensiones con otra tarjeta del tablero, pero operar con una red, protocolo o direccionamiento distintos.
Cuando se requiere una pieza ligada al operador, conviene revisar el conjunto, no sólo el componente individual. Una [refacción para operadores KONE con uso de decodificador](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) debe contrastarse contra la versión del operador, sus conexiones y la tarea que realiza en el sistema antes de considerarla un reemplazo.
Diferencie la pieza original de un componente agregado
En campo es común encontrar equipos modernizados o reparados durante años. Un relevador, una fuente, una tarjeta adaptadora o un display puede no pertenecer a la configuración original. Antes de buscarlo como KONE, determine si forma parte del equipo de fábrica o si fue agregado por una intervención posterior.
Revise señales como:
- Etiquetas de fabricantes distintos en un mismo gabinete.
- Arnés modificado, terminales empalmadas o conectores no originales.
- Adaptadores entre dos placas.
- Anotaciones de servicio, fechas o números escritos a mano.
- Diferencias entre la tarjeta instalada y el diagrama disponible del controlador.
Esto evita pedir una pieza original para sustituir una solución de modernización que ya cambió la arquitectura del elevador.
Lea etiquetas y códigos de tarjeta
La etiqueta es la fuente primaria para identificar una refacción. Fotografie y transcriba cada código visible, incluso si parece secundario. Un pedido basado únicamente en una descripción como “placa azul” o “display de elevador” deja demasiada incertidumbre.
Busque información en ambos lados de la pieza y en el empaque, si se conserva. Los datos de mayor utilidad suelen ser:
| Dato encontrado | Para qué sirve | Qué se debe confirmar |
|---|---|---|
| Número de parte | Identifica la referencia comercial o técnica | Que esté completo y sea legible |
| Código impreso en PCB | Distingue la placa base | Si corresponde a la pieza completa o sólo al circuito |
| Número de revisión | Separa variantes de diseño | Compatibilidad con la revisión instalada |
| Número de serie | Ayuda a rastrear una unidad concreta | No sustituye el número de parte |
| Fecha o lote | Puede orientar la generación del componente | No define compatibilidad por sí solo |
| Etiqueta de firmware | Indica una posible variante lógica | Requisitos de software y parametrización |
| Voltaje o alimentación | Evita daños por conexión incorrecta | Rango, polaridad y tipo de entrada |
No confunda un número de serie con el número de parte. El primero identifica una unidad fabricada; el segundo es el punto de partida para encontrar una refacción equivalente. Tampoco asuma que el código grabado en la placa es suficiente: algunas tarjetas usan el mismo PCB en varias versiones y cambian por componentes, firmware o ensamble final.
Si una etiqueta está incompleta, una fotografía nítida puede permitir recuperar caracteres difíciles de leer. Tome la imagen perpendicular a la etiqueta, con buena luz, sin reflejos y con resolución suficiente para ampliar el texto. No limpie una etiqueta con solventes ni retire sellos o marcas antes de documentarla.

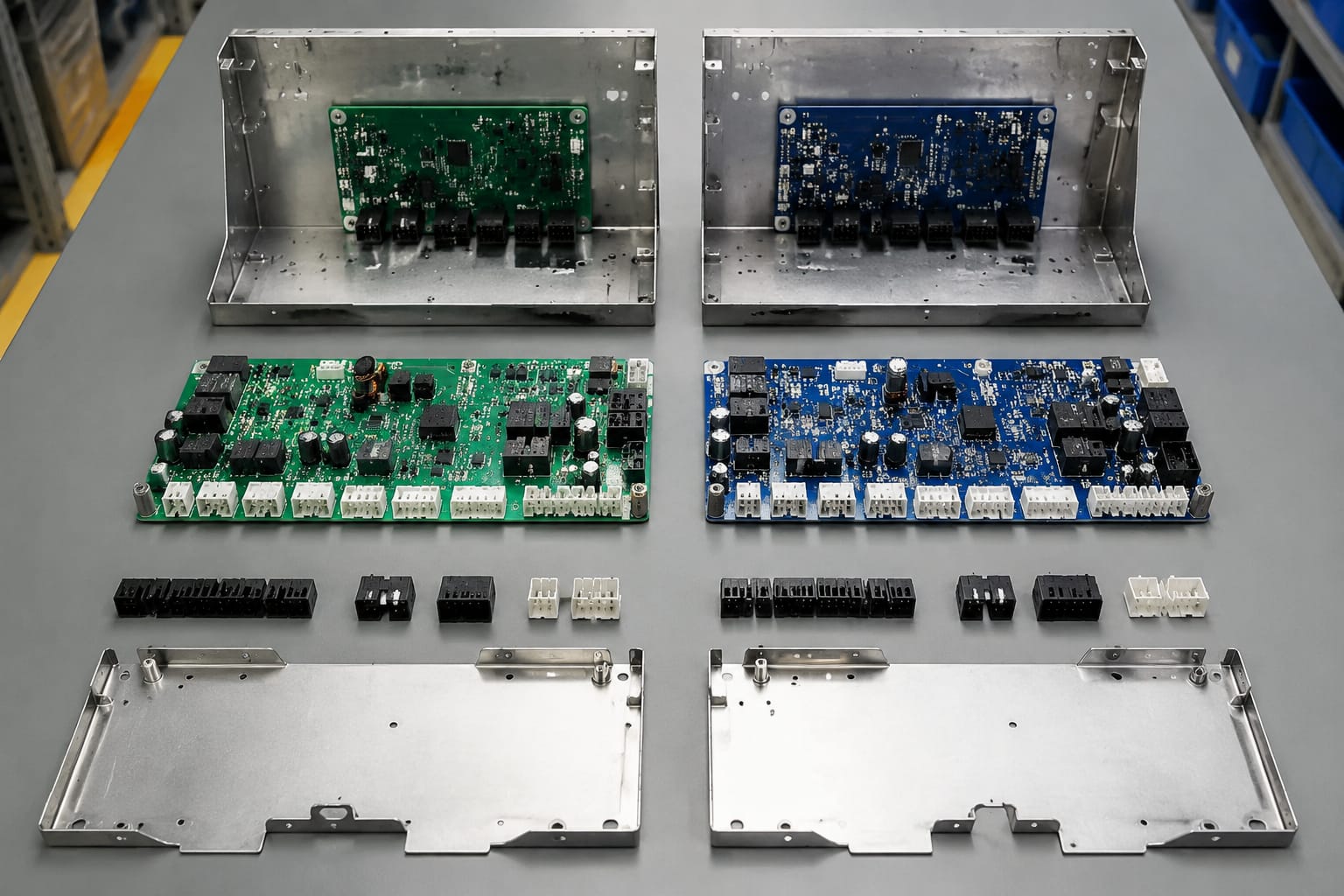

Compare números de revisión y conectores
Un número de parte coincidente es una señal fuerte, pero no elimina la necesidad de revisar la revisión y las conexiones. En electrónica de elevadores, los cambios de revisión pueden responder a correcciones de diseño, sustituciones de componentes, variaciones de entrada/salida o requisitos específicos de sistema.
Compare, como mínimo, los siguientes puntos:
- Número de parte y cualquier sufijo alfabético o numérico.
- Revisión de la tarjeta, marcada como REV, VERSION, V o con nomenclatura equivalente.
- Cantidad de conectores y su posición física.
- Tipo de conector, número de pines, guías, seguros y orientación.
- Identificación serigrafiada de puertos, por ejemplo alimentación, CAN, entrada, salida o display.
- Voltaje nominal y tipo de alimentación indicados.
- Interruptores DIP, puentes, selectores o ranuras de memoria.
- Componentes auxiliares requeridos, como cableado, fuente, adaptador o arnés.
Una tarjeta con el mismo código principal y conectores visualmente parecidos puede no ser sustituible si cambia la asignación de pines. Nunca fuerce un conector porque “casi entra”; una conexión incorrecta puede dañar la tarjeta, otros módulos o complicar el diagnóstico de la falla original.
Sustitución directa, sustitución condicionada y pieza no confirmada
Para tomar una decisión de compra, conviene clasificar el nivel de coincidencia:
| Resultado de la comparación | Interpretación práctica | Acción recomendada |
|---|---|---|
| Número de parte, revisión, conectores y función coinciden | Alta probabilidad de sustitución directa | Confirmar estado de la pieza y requisitos de instalación |
| Número de parte coincide, pero la revisión o configuración cambia | Posible sustitución condicionada | Solicitar confirmación de equivalencia y requerimientos de configuración |
| Función y apariencia coinciden, pero faltan códigos | Identificación insuficiente | Obtener más fotos, datos del equipo y medidas |
| Conectores, alimentación o uso son diferentes | No debe tratarse como reemplazo directo | Buscar la referencia correcta o una solución técnica validada |
Esta clasificación reduce devoluciones y ayuda a compras, ingeniería y mantenimiento a hablar con el mismo criterio.
Haga coincidir displays y tarjetas de comunicación
Los displays y las tarjetas de comunicación requieren una revisión más cuidadosa porque su compatibilidad depende tanto de la parte física como de cómo intercambian información con el sistema. No basta con verificar que la pantalla tenga el mismo tamaño o que la placa quepa en el soporte.
Para un display, confirme:
- Ubicación: cabina, pasillo, piso principal, tablero o panel de operación.
- Tipo de visualización: segmentos, matriz, LCD, indicadores de dirección u otra tecnología.
- Dimensiones exteriores, zona visible y patrón de montaje.
- Tipo y cantidad de conectores.
- Alimentación indicada en la etiqueta o serigrafía.
- Cable o arnés asociado.
- Información mostrada y forma de recibirla desde el controlador.
- Variante estética cuando el panel existente debe conservarse.
Una [tarjeta de display de llamadas salientes KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/) debe evaluarse según su función dentro de la señalización, no sólo por el frente visual. Confirme dónde se instala, qué conector utiliza y con qué controlador o red debe trabajar.
En tarjetas de comunicación, identifique la red o el bus especificado en la pieza y la posición que ocupa dentro del sistema. Dos módulos pueden usar conectores similares, pero uno puede actuar como interfaz de cabina, otro como nodo de piso y otro como elemento de control. También hay que revisar direcciones, terminaciones, puentes o configuración previa a la puesta en servicio cuando el diseño del sistema lo requiera.
No suponga que intercambiar una tarjeta resolverá una falla de comunicación. Antes de sustituirla, revise alimentación, continuidad del cableado, conectores flojos, humedad, corrosión y registros de diagnóstico disponibles. Cambiar componentes sin aislar la causa puede trasladar el problema a una nueva pieza.
Identifique correctamente las herramientas de servicio
Las herramientas de servicio no deben pedirse con el mismo criterio que una tarjeta o un display. Su compatibilidad depende de la plataforma a la que se conectan, el propósito de diagnóstico, los cables requeridos y, en algunos casos, de licencias, software, acceso autorizado o procedimientos del fabricante.
Antes de buscar una herramienta, defina si se trata de:
- Dispositivo de diagnóstico.
- Interfaz de comunicación.
- Programador o cargador.
- Cable de servicio.
- Adaptador de prueba.
- Llave, selector o accesorio de acceso.
- Instrumento para ajuste mecánico o eléctrico.
Una imagen puede confundir una interfaz de servicio con un adaptador de cableado similar. Solicite el número de parte, la vista de los puertos, los cables incluidos o requeridos y la identificación del sistema con el que se utilizará. Confirme también que el personal que la usará cuente con la capacitación y autorización aplicables.
No compre una herramienta únicamente porque se conecta físicamente. El conector puede ser compatible mientras que el protocolo, la versión de software o el alcance funcional no lo son. En sistemas de seguridad y control de elevadores, use herramientas y procedimientos adecuados para no alterar parámetros ni comprometer la operación.

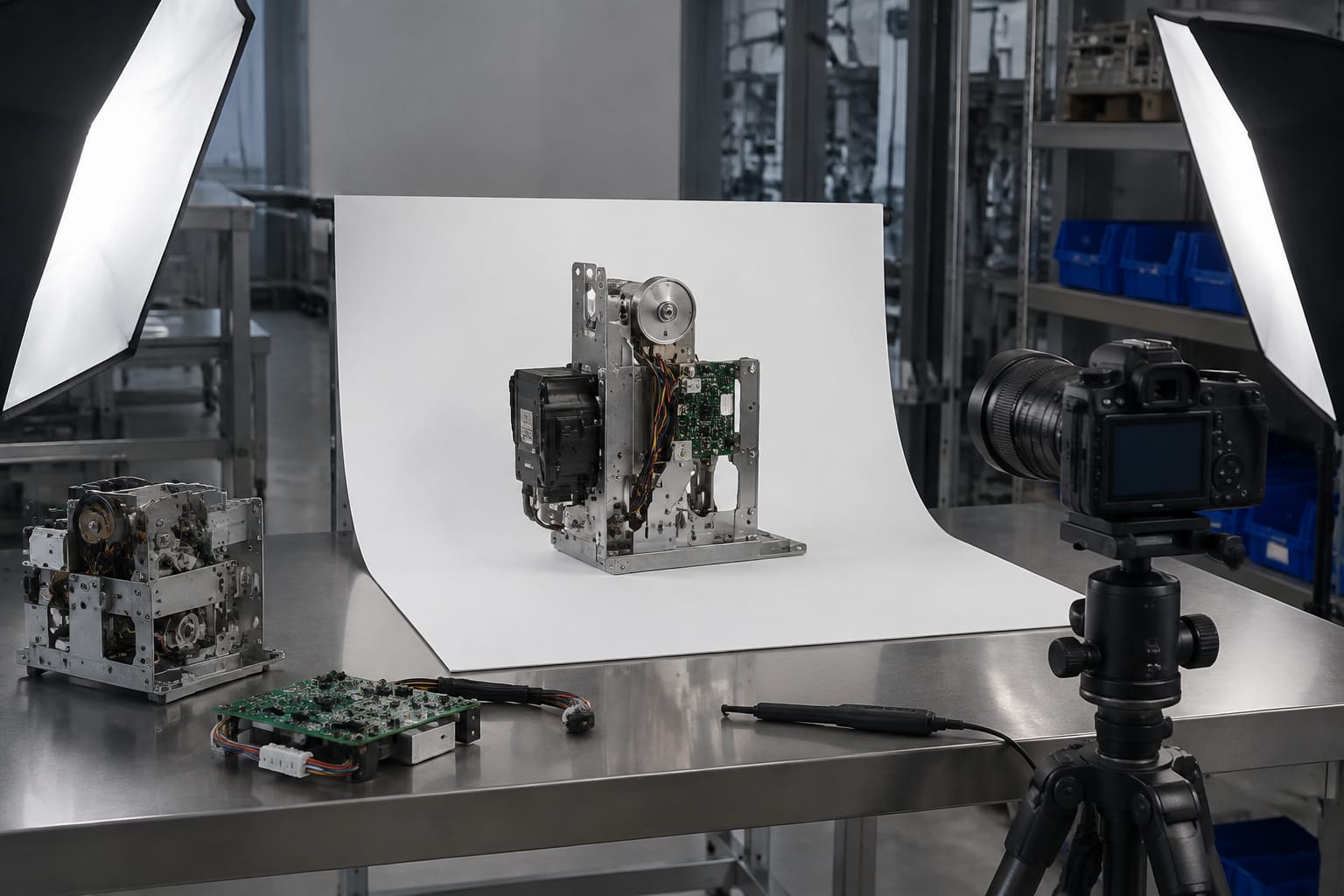

Pida fotos útiles al proveedor
Las fotografías complementan los códigos y permiten detectar diferencias que no aparecen en una descripción corta. Para que sean útiles, deben documentar tanto la pieza como su contexto.
Al solicitar imágenes a un proveedor, pida:
- Vista frontal completa.
- Vista trasera completa.
- Acercamiento de todas las etiquetas y números de parte.
- Acercamiento de conectores, pines y serigrafía.
- Imagen lateral para ver espesor, soportes y altura de componentes.
- Foto de accesorios incluidos: cables, tapas, terminales, memorias o adaptadores.
- Foto del empaque o etiqueta de almacén, cuando exista.
- Para una pieza usada, imágenes que permitan valorar daños visibles, reparación previa, corrosión o conectores afectados.
Las fotos deben ser de la unidad ofrecida cuando se necesita confirmar condición física; una imagen genérica de catálogo sólo ilustra el tipo de producto. Si hay un código poco claro, pida una toma cercana enfocada y sin reflejo, en lugar de intentar adivinar caracteres.
En componentes instalados en foso o cerca de elementos eléctricos, priorice la seguridad al obtener las imágenes. Por ejemplo, al revisar accesorios vinculados con la zona de inspección, la información visual debe complementarse con la función y el montaje de una [caja de inspección de foso y switch de iluminación KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/). No documente ni manipule equipos energizados fuera de un procedimiento de trabajo seguro.
Evite errores comunes al hacer el match
El error más frecuente es comprar por apariencia. Las tarjetas electrónicas suelen compartir formato, colores y dimensiones dentro de una familia, por lo que una coincidencia visual puede parecer convincente y ser técnicamente incorrecta.
También conviene evitar estos problemas:
- Omitir sufijos de código. Una letra o grupo final puede señalar una variante relevante.
- Ignorar la revisión. No siempre impide el uso, pero debe validarse.
- Pedir “el equivalente” sin datos. El proveedor necesita saber si se busca la misma referencia, una sustitución aprobada o una alternativa para modernización.
- Mezclar pieza y síntoma. Que un display esté apagado no demuestra que el display sea la causa; puede haber falla de alimentación, red o controlador.
- No revisar el arnés. Un conector quebrado, un pin hundido o un cable alterado puede hacer parecer incompatible una pieza correcta.
- Olvidar accesorios. Una tarjeta puede requerir una memoria, cable, soporte, terminal o configuración que no se incluye automáticamente.
- Instalar sin registrar la configuración previa. Documente conectores, puentes, posiciones y parámetros permitidos antes del cambio.
- Tratar una pieza retirada como evidencia definitiva. Puede haber sido instalada por error durante una reparación anterior.
La mejor práctica es conservar una ficha breve por cada solicitud: datos del elevador, función, códigos leídos, fotos, revisión, conectores, cantidad requerida y dudas pendientes. Esto permite que compras compare ofertas con criterios técnicos y evita que una descripción informal se convierta en una orden equivocada.
Preguntas frecuentes
¿Puedo identificar una pieza KONE sólo con una foto?
Una foto permite reducir opciones, pero rara vez confirma la compatibilidad por sí sola. Debe acompañarse de etiquetas, código de placa, revisión, conectores, función y datos del equipo donde se instalará.
¿El mismo número de parte garantiza que funcionará?
Es una base sólida, pero aún deben confirmarse la revisión, el estado físico, los accesorios y cualquier requisito de configuración. Para componentes electrónicos, también verifique que la falla diagnosticada corresponda realmente a esa pieza.
¿Qué hago si la etiqueta ya no se puede leer?
Documente ambos lados de la pieza, conectores, dimensiones, serigrafía de la placa y ubicación de instalación. Añada fotos del controlador, operador o panel asociado. Con esos datos se puede buscar una identificación más precisa, aunque el resultado debe considerarse no confirmado hasta validar la equivalencia.
¿Conviene sustituir una tarjeta por una similar con más conectores?
No como sustitución directa. Más conectores puede significar una versión con funciones, cableado o asignaciones de pines diferentes. Sólo debe usarse si existe una compatibilidad técnica confirmada para ese sistema.
Antes de solicitar una cotización o liberar una compra, prepare la ficha de identificación con el número de parte, revisión, fotos de etiquetas y conectores, función de la pieza y datos del elevador. Kelevator atiende refacciones multimarca para compradores B2B; entregar esa información desde el inicio facilita comparar la opción ofrecida con la pieza instalada de forma técnica.
