Botones KONE: guía para elegir y reemplazar refacciones

Para reemplazar botones KONE correctamente no basta con que el pulsador se vea igual. Hay que confirmar si pertenece a la cabina o al descanso, medir su montaje, verificar el tipo de iluminación, revisar el conector y comparar los códigos de la pieza y de la tarjeta. Un botón físicamente compatible puede fallar si opera con otro voltaje, una señal distinta o una tarjeta no correspondiente.

La forma más segura de comprar refacciones es identificar primero el conjunto instalado y después validar cada componente. Esto reduce errores comunes como pedir un pulsador de cabina para una botonera de piso, sustituir sólo el botón cuando la falla está en la tarjeta de llamadas o dañar un conector al intentar adaptar un cableado que no coincide.

Botones de cabina KONE frente a botones de piso

Los botones de cabina y los botones de piso cumplen funciones diferentes y normalmente no son intercambiables, aunque tengan el mismo diseño exterior. El primer filtro al buscar botones KONE debe ser la ubicación exacta de la pieza.

Los botones de cabina se instalan en el tablero de operación de cabina, también conocido como COP. Permiten seleccionar pisos, abrir o cerrar puertas, activar alarma u otras funciones disponibles en el equipo. Su leyenda suele ser un número, una letra, un símbolo de puerta o un ícono de alarma.

Los botones de piso se encuentran en el tablero de llamada exterior, o LOP. Se usan para solicitar el elevador en una dirección determinada y normalmente muestran una flecha de subida, bajada o ambas. En algunos edificios, el conjunto exterior integra indicadores de posición, displays y módulos de comunicación.

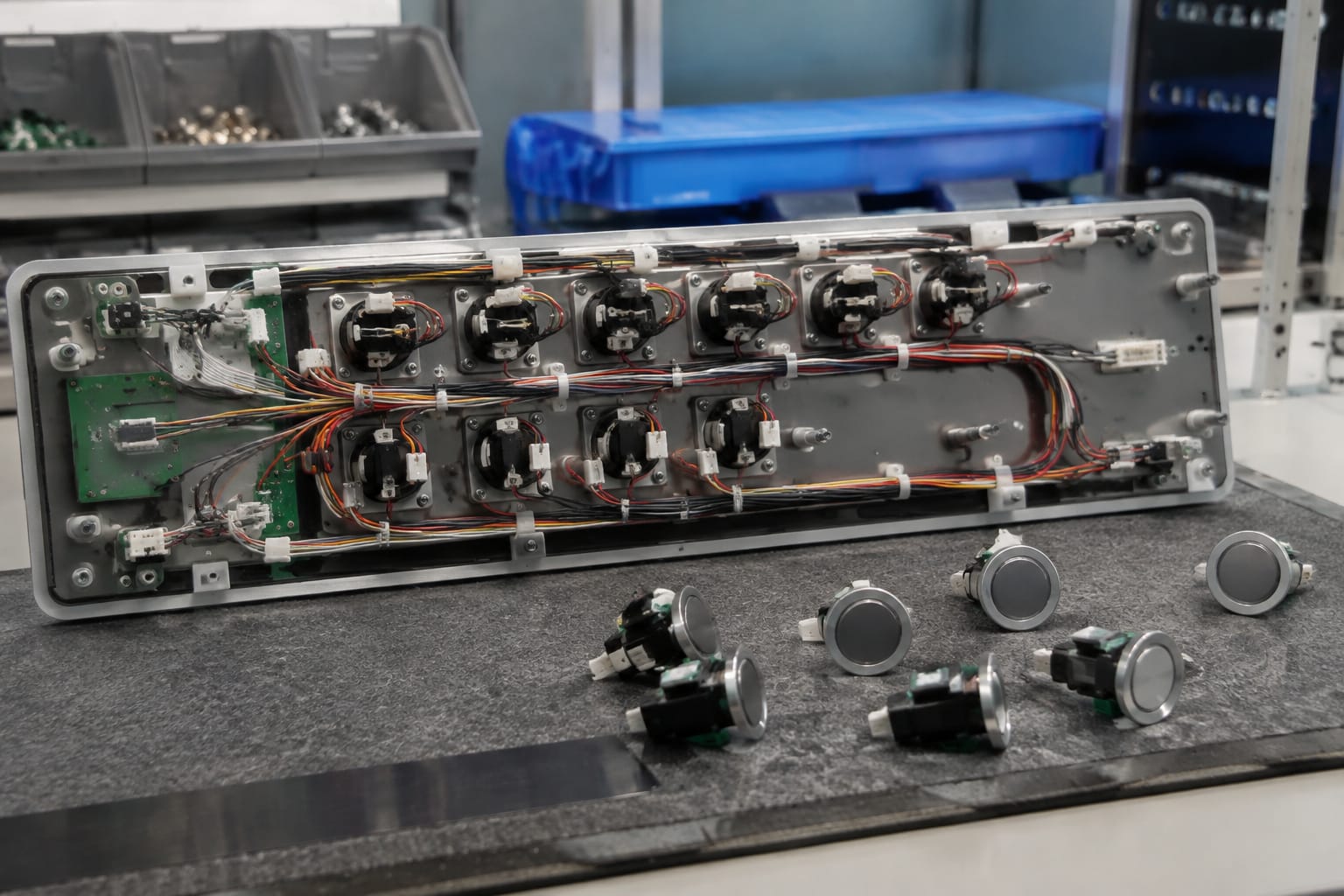

Antes de desmontar, tome una fotografía frontal del tablero y otra de la parte posterior. Registre la ubicación del botón, su leyenda, el sentido de la flecha cuando aplique y los módulos cercanos. Esta evidencia ayuda a distinguir una falla individual de una posible falla en la tarjeta.

Cuando el problema incluye llamadas intermitentes, varias teclas sin respuesta, indicadores apagados o fallas simultáneas en un tablero, conviene inspeccionar la electrónica asociada. En esos casos, una [tarjeta COB para botonera de cabina KONE](/products/cob-car-button-board-kone-elevator-parts/) puede ser más relevante que cambiar varios pulsadores de forma aislada.

Identifique el tablero y el modelo del elevador

Identificar el modelo del elevador y el tablero específico evita basar la compra sólo en una imagen de catálogo. KONE ha utilizado distintas familias de dispositivos, interfaces y configuraciones según la generación del equipo, el proyecto y las funciones instaladas. La apariencia exterior por sí sola no confirma compatibilidad eléctrica o de comunicación.

Localice los datos disponibles en estos puntos:

• Etiqueta o placa del tablero de cabina o de llamada.
• Código impreso en la parte posterior del botón.
• Etiqueta de la tarjeta electrónica.
• Número de parte, revisión o código de fabricación.
• Identificación del controlador, cuando sea pertinente para la interfaz.
• Fotografías de frente, reverso, conector y cableado.
• Registro de mantenimiento que indique sustituciones o modernizaciones previas.

No suponga que todos los elevadores del mismo edificio usan exactamente las mismas piezas. Es frecuente encontrar modernizaciones parciales: un tablero puede conservar la placa frontal original, pero tener una tarjeta o un módulo de botones reemplazado. También puede haber diferencias entre el acceso principal, los pisos de estacionamiento y los niveles de servicio.

Distinguir una pieza original de una variante compatible

La selección puede ser una pieza con el mismo número de parte o una variante diseñada para sustituirla. En cualquiera de los dos casos, la equivalencia debe sustentarse con datos verificables: dimensiones, fijación, iluminación, leyenda, conector, tensión y señal.

Una pieza de apariencia similar no es necesariamente una sustitución funcional. Por ejemplo, una tecla con el mismo diámetro puede tener una carcasa de fijación diferente; una flecha visualmente igual puede estar configurada para otra dirección o usar iluminación incompatible; y dos tarjetas con conectores similares pueden tener asignaciones de pines distintas.

Si el conjunto integra visualización o señalización, documente el código de la placa y no sólo el del botón. Para estos equipos, revise las opciones de [tarjetas de display y llamada para elevadores KONE](/products/call-display-board-kone-elevator-parts-lift-accessories/) con base en la referencia identificada en el módulo instalado.

Compruebe medidas y sistema de montaje

Las dimensiones definen si el botón puede instalarse sin modificar el tablero. Mida tanto la pieza retirada como el hueco de montaje, pues la cara visible puede ser igual entre variantes mientras que el cuerpo posterior ocupa diferente profundidad o usa otra retención.

Registre, con regla o calibrador cuando sea posible:

• Diámetro o ancho y alto del botón visible.
• Medida y forma del corte en el panel.
• Profundidad disponible detrás de la placa.
• Espesor del panel donde se fija la pieza.
• Tipo de sujeción: tuerca, clip, pestañas, tornillos o módulo encajable.
• Distancia entre centros de tornillos, cuando exista un soporte.
• Orientación de la leyenda, flecha o símbolo.
• Separación frente a otros botones, displays o refuerzos del tablero.

Un pulsador que entra a presión no debe quedar flojo, girar al accionarse ni presionar los componentes posteriores. Tampoco debe requerir limar la placa, cortar pestañas o forzar el cuerpo para hacerlo encajar. Estas adaptaciones pueden comprometer la protección mecánica, el acabado del tablero y el mantenimiento posterior.

Revise el recorrido y la respuesta mecánica

Antes de cerrar el tablero, verifique que el botón se desplace de manera uniforme y regrese a su posición. La placa frontal no debe rozar la tecla ni limitar su recorrido. Un pulsador demasiado apretado puede registrar llamadas erráticas; uno demasiado suelto puede moverse, hacer ruido o desgastar sus terminales.

Cuando se reemplazan botones con braille o caracteres en relieve, confirme además que la orientación sea correcta y que la leyenda corresponda exactamente a la función del nivel. Un error de identificación en cabina tiene un impacto operativo mayor que un simple defecto estético.

Verifique voltaje y color de la iluminación

La iluminación es uno de los puntos que más se omiten al seleccionar botones KONE. El botón puede encender, cambiar de color o parpadear al registrar una llamada, pero el comportamiento depende de la tecnología y de la señal que entrega el conjunto. Antes de instalar, confirme qué tipo de iluminación usa la pieza existente y qué especificación requiere el tablero.

Compruebe lo siguiente:

• Tensión nominal de iluminación o alimentación indicada en la pieza o documentación técnica.
• Tipo de fuente de luz: LED, lámpara u otro módulo integrado.
• Color en reposo y color al registrar una llamada, si aplica.
• Número de terminales o pines destinados a iluminación.
• Polaridad, en caso de circuitos LED donde sea relevante.
• Si la luz se controla desde una tarjeta o si la pieza incluye electrónica propia.
• Intensidad y difusión de la luz, especialmente en paneles con iluminación uniforme.

No conecte una pieza de voltaje desconocido sólo para comprobar si ilumina. Una tensión incorrecta puede dejar el indicador apagado, reducir su vida útil o afectar el circuito de control. La medición y las pruebas deben efectuarse por personal calificado, con el elevador fuera de servicio según el procedimiento de mantenimiento aplicable.

El color también forma parte de la función. En un tablero de llamada, una flecha de dirección debe conservar una indicación clara. En cabina, la confirmación luminosa debe ser coherente con la lógica del sistema. Si el reemplazo muestra un color distinto, una iluminación fija en lugar de momentánea o un brillo insuficiente, no se debe considerar una equivalencia validada.

Compare códigos del botón y de la tarjeta de llamada

El número de parte es el dato más útil, pero debe interpretarse en contexto. Un código puede corresponder al botón completo, a la tapa visible, al módulo de iluminación, a la tarjeta de botones o al conjunto de llamada. Copie todos los códigos, incluso los que parecen secundarios, y conserve una fotografía legible de cada etiqueta.

En particular, compare:

No base la decisión en un código parcial si faltan dígitos, letras de revisión o el sufijo. Una diferencia menor puede representar otra función, otro idioma de leyenda, otra configuración de iluminación o un montaje distinto.

También es importante separar los síntomas del código de falla. Que un botón no responda no significa necesariamente que el botón esté defectuoso. Si varios puntos dejan de operar a la vez, la causa puede estar en la tarjeta, el arnés, una alimentación compartida o un conector. Si falla un único botón y el resto del tablero opera correctamente, el pulsador, su terminal o su tramo de cableado pasan a ser sospechosos más probables, aunque siguen requiriendo verificación.

En tableros que combinan indicador LCD y llamadas, documente la tarjeta completa. Una [tarjeta LCD de display y llamada KONE](/products/lcd-display-call-board-kone-elevator-parts-lift-accessories/) debe cotejarse por código, conectores y configuración del conjunto; la medida del display por sí sola no basta.

Inspeccione conectores y cableado antes de pedir

El conector define cómo se comunica y alimenta el botón o la tarjeta. Dos componentes pueden tener el mismo número de pines y aun así no ser equivalentes. Revise la forma del conector, su guía mecánica, la posición de los seguros, los colores de los conductores y, sobre todo, la asignación de señales.

Sin desconectar ni alterar el cableado innecesariamente, documente:

• Vista frontal y posterior del conector.
• Cantidad de pines, cavidades ocupadas y cavidades vacías.
• Llaves, muescas o seguros que determinan la orientación.
• Etiquetas del arnés y referencia de la tarjeta.
• Colores de cables y su posición, como complemento de la evidencia.
• Estado de terminales: flojos, oxidados, quemados, doblados o retraídos.
• Señales de humedad, golpes, sobrecalentamiento o reparaciones previas.

No intercambie conectores ni corte arneses para adaptar una pieza sin verificar el diagrama y la función de cada terminal. Una conexión errónea puede producir fallas difíciles de diagnosticar o afectar otros elementos del tablero. El color del cable no debe utilizarse como única referencia, ya que puede variar entre instalaciones o intervenciones anteriores.

Cuándo el problema probablemente no es el botón

Conviene ampliar el diagnóstico cuando ocurra alguna de estas situaciones:

• Varios botones o flechas fallan de forma simultánea.
• La iluminación del tablero completo se apaga o parpadea.
• El botón funciona al mover el arnés o presionar el conector.
• La pieza nueva no opera pese a coincidir físicamente.
• La falla aparece después de humedad, limpieza profunda, vandalismo o una intervención eléctrica.
• El display, el zumbador o la llamada comparten el mismo comportamiento irregular.

En estos casos, inspeccione la tarjeta, la alimentación, los conectores y el cableado antes de reemplazar más componentes. Cambiar piezas sin aislar la causa puede aumentar el tiempo de paro y dejar componentes funcionales fuera de servicio.

Pruebe la operación después del reemplazo

La prueba posterior confirma que el componente no sólo encaja, sino que cumple su función dentro del sistema. Debe realizarla un técnico competente y siguiendo los procedimientos de seguridad y puesta en servicio aplicables al equipo.

Una verificación práctica incluye:

1. Revisar que el botón o tablero quede firmemente instalado y sin interferencias con la placa frontal.
2. Confirmar que el conector esté asentado, orientado correctamente y con sus seguros colocados.
3. Restaurar el sistema conforme al procedimiento de mantenimiento.
4. Accionar cada función asociada y comprobar que la respuesta coincida con su leyenda.
5. Revisar iluminación, color, confirmación de llamada y apagado o cambio de estado.
6. Probar los botones vecinos para detectar conexiones desplazadas o afectaciones al conjunto.
7. Verificar en todos los niveles involucrados cuando se reemplaza una botonera de piso.
8. Registrar el código de la pieza instalada y el resultado de la prueba para futuras intervenciones.

No dé por terminada la sustitución sólo porque el botón se enciende. En cabina debe enviar la orden correcta y, en piso, debe registrar la dirección adecuada. Cuando se haya intervenido una tarjeta o display, valide además que la información visual corresponda con el estado real del elevador.

Información que conviene enviar a un proveedor de refacciones

Una solicitud completa acelera la identificación y permite comparar opciones sin depender de suposiciones. Para un botón individual, una tarjeta o un conjunto de llamada, incluya información técnica y visual suficiente para que el proveedor confirme qué datos faltan.

Prepare esta lista:

• Tipo de componente: botón de cabina, botón de piso, tablero COP, tablero LOP, display o tarjeta.
• Ubicación exacta: cabina, nivel específico, acceso principal, estacionamiento o servicio.
• Marca KONE y cualquier modelo o identificación disponible del equipo.
• Número de parte completo, código de tarjeta y revisión.
• Fotografías claras del frente, reverso, etiqueta, conectores y montaje.
• Medidas del botón, corte del panel y profundidad disponible.
• Leyenda exacta, número de piso, símbolo o dirección de flecha.
• Color y comportamiento de iluminación observado.
• Cantidad de pines, tipo de conector y fotografías del arnés.
• Descripción puntual de la falla y qué elementos siguen funcionando.
• Cantidad requerida y si las piezas deben conservar una apariencia uniforme en el tablero.

Indique también si la pieza retirada está disponible para comparación. Una fotografía con escala y una etiqueta legible suelen aportar más que una descripción general como “botón redondo KONE” o “flecha luminosa”.

Kelevator suministra refacciones multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una identificación más precisa, comparta el registro anterior junto con imágenes del componente desmontado; así podrá evaluar la compatibilidad antes de emitir una orden.

Preguntas frecuentes sobre botones KONE

¿Puedo sustituir sólo la tapa o necesito cambiar el botón completo?

Depende de cómo esté construido el conjunto y de la causa de falla. Si el problema es sólo estético y la tapa es una pieza independiente, podría ser suficiente. Si no registra la pulsación, no ilumina o tiene terminales dañados, normalmente debe revisarse el botón completo y su conexión. Confirme que la tapa, la leyenda y el mecanismo sean compatibles con el modelo instalado.

¿Un botón del mismo tamaño siempre es compatible?

No. El tamaño sólo confirma parte de la compatibilidad mecánica. También deben coincidir el sistema de fijación, la profundidad, el conector, la iluminación, el voltaje y la señal esperada por la tarjeta.

¿Qué hago si no se alcanza a leer el número de parte?

Tome fotografías nítidas del botón, el tablero, la parte posterior, los conectores y cualquier etiqueta de la tarjeta. Mida el componente y documente su función, iluminación y posición. Esa combinación permite buscar una referencia de forma más confiable que una imagen frontal aislada.

¿Por qué el botón nuevo enciende pero no hace la llamada?

Puede haber incompatibilidad de señal, orientación de conector, pinout, tarjeta, cableado o configuración del conjunto. También es posible que la causa original no fuera el botón. Detenga las sustituciones adicionales y revise la correspondencia entre los códigos, el arnés y la tarjeta antes de continuar.

La selección correcta de botones KONE se basa en identificar el conjunto, no sólo en igualar la apariencia. Reúna códigos, medidas, fotos, datos de iluminación y conectores antes de comprar; después, valide la operación completa del tablero tras la instalación.
