Las partes para elevadores de carga deben seleccionarse por su compatibilidad exacta y por el tipo de operación real, no sólo por su apariencia. Puertas de piso, cerraduras, contactos, rodillos, guías y controles soportan impactos, ciclos repetitivos y contaminación por polvo o residuos que pueden ser mucho mayores que en un elevador de pasajeros.
Antes de pedir un repuesto, identifique el conjunto completo, revise sus dimensiones y conexiones, y determine qué originó el desgaste. Sustituir únicamente la pieza visible puede no resolver una puerta que se descuelga, una cerradura que no enclava o un control que recibe una señal incorrecta.
Cómo el servicio de carga cambia la selección de partes
Un elevador de carga suele recibir carros, tarimas, diablos, montacargas manuales y mercancía de volumen variable. Ese uso concentra esfuerzos en los accesos, especialmente en el umbral, las hojas de puerta, los mecanismos de cierre y los dispositivos que verifican el cierre seguro.
La capacidad nominal de la cabina es importante, pero no define por sí sola la exigencia de las piezas. También deben evaluarse estos factores:
- Frecuencia de viajes y de aperturas de puerta por turno.
- Forma en que entra y sale la carga: empujada, rodada, sobre tarima o con equipo de manejo.
- Peso y dimensión de los carros que cruzan el acceso.
- Golpes recurrentes contra hojas, jambas, umbrales o botoneras.
- Presencia de polvo, grasa, humedad, fibras, residuos de empaque o corrosión.
- Operación con personal de almacén, producción, hospital, hotel o logística, donde las prioridades de uso cambian.
- Tipo de puerta existente: abatible, corrediza horizontal, guillotina vertical, telescópica u otra configuración específica.
Por ejemplo, una puerta abatible de piso puede seguir cerrando aunque su marco, bisagras o sistema de cierre estén fatigados. En cambio, una puerta corrediza puede mostrar problemas de nivelación, rodillos, rieles o patines antes de que falle el operador. La selección debe partir del diseño instalado, no de una equivalencia general como “puerta industrial” o “cerradura para elevador”.
También es indispensable distinguir entre una pieza mecánica y una pieza de seguridad eléctrica. Una cerradura de piso, su gancho y sus contactos trabajan como conjunto: una sustitución incorrecta puede impedir el movimiento, generar fallas intermitentes o comprometer la lógica de seguridad del equipo. La instalación y el ajuste deben quedar a cargo de personal técnico competente y conforme a los requisitos aplicables al sitio y al equipo.
Paneles y rieles de puertas para carga
Los paneles de puerta en un elevador de carga protegen el cubo, controlan el acceso y reciben impactos directos de la operación diaria. Deben evaluarse por construcción, geometría, recorrido y compatibilidad con el sistema de suspensión y cierre existente.
Qué revisar en una hoja o panel de puerta
No conviene especificar un panel únicamente por alto y ancho del claro. Tome y confirme, como mínimo:
- Tipo de apertura y número de hojas.
- Dimensiones de cada hoja, espesor y orientación.
- Mano de apertura, vista desde el lado de referencia definido por el fabricante.
- Ubicación de refuerzos, ventanas, rejillas, mirillas o placas protectoras.
- Posición de rodillos, colgadores, patines, levas y puntos de fijación.
- Acabado y material requeridos por el ambiente de trabajo.
- Estado de marco, jamba, umbral y mecanismos asociados.
Una hoja nueva montada sobre rieles deformados o con colgadores desgastados puede rozar, quedar desnivelada o no permitir que la cerradura alcance su posición de trabajo. Por ello, al reemplazar un panel hay que revisar el sistema de desplazamiento completo.
Rieles, colgadores y umbrales
Los rieles superiores guían el movimiento de las puertas corredizas; los colgadores transfieren el peso de la hoja a esos rieles. Cualquier desgaste en sus superficies, uniones flojas, desalineación o acumulación de residuos puede volver irregular el recorrido.
En el umbral, los canales y guías inferiores son especialmente vulnerables. Residuos de madera, plástico, fleje, tierra o pequeños objetos pueden impedir que la hoja llegue a su cierre total. No es buena práctica compensar una guía contaminada ajustando en exceso los rodillos o forzando el cierre.
Para evaluar un riel o umbral, observe:
- Si la hoja mantiene una altura uniforme durante todo el recorrido.
- Si existen puntos de roce, vibración, ruido metálico o cambios bruscos de resistencia.
- Si hay fisuras, pandeo, rebabas o desgaste localizado.
- Si las fijaciones conservan su posición y firmeza.
- Si el claro de acceso sigue siendo consistente con la puerta y la cabina.
Las dimensiones críticas se deben medir en sitio. Fotografías con una cinta métrica, vistas frontal y lateral, y fotografías de las fijaciones ayudan a evitar pedidos equivocados.

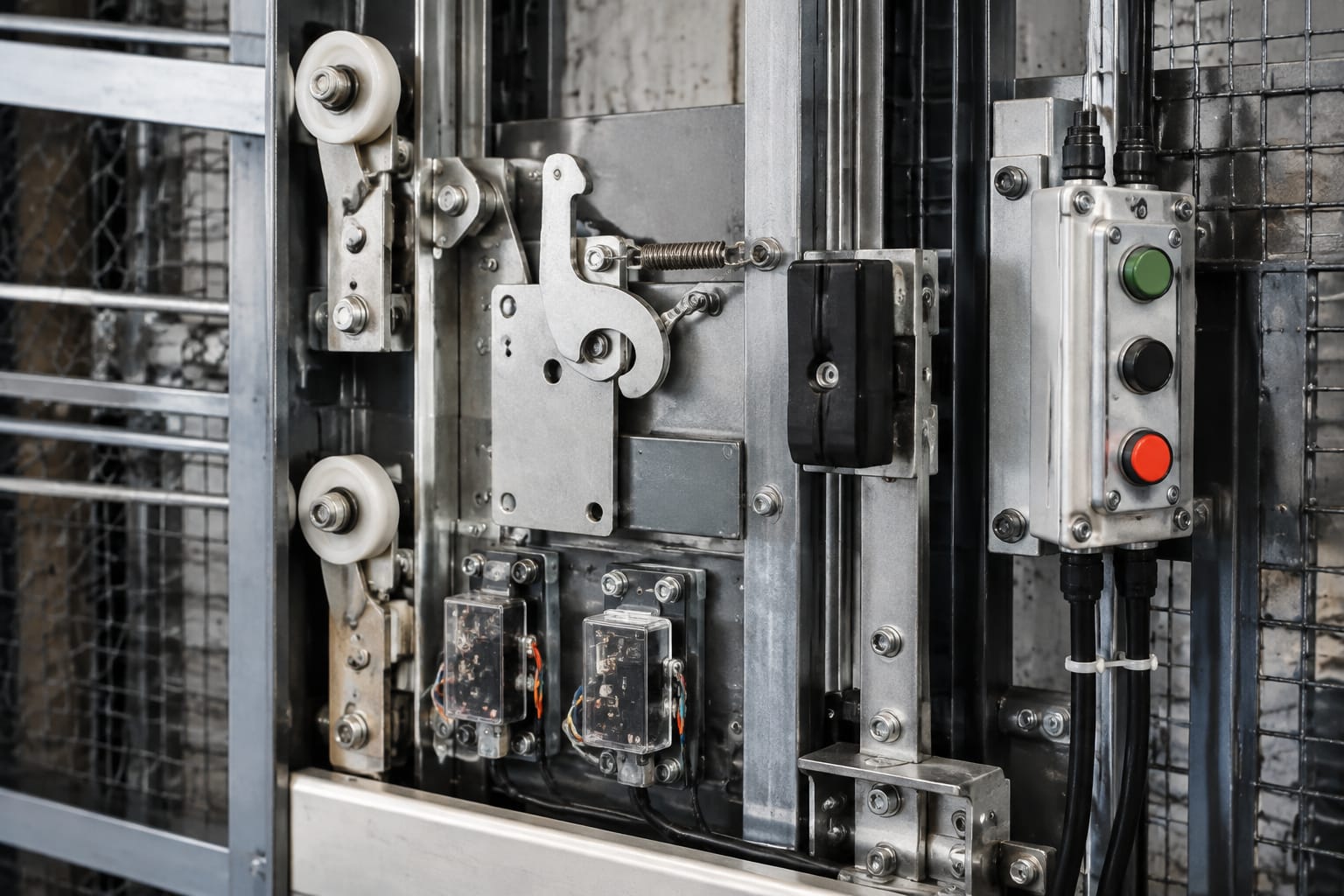

Cerraduras, ganchos y contactos de puerta
Las cerraduras de puerta de piso impiden que se abra una puerta cuando la cabina no está correctamente ubicada. En muchos diseños, el conjunto incorpora un gancho o enclavamiento mecánico y contactos eléctricos que confirman una condición segura al circuito del elevador.
La función parece sencilla, pero existen variaciones importantes de montaje, orientación, carrera, accionamiento y configuración de contactos. Una cerradura visualmente parecida puede tener distancias de operación o una disposición eléctrica incompatible.
Diferencia entre cerradura, gancho y contacto
| Componente | Función principal | Señales de desgaste o falla | Datos clave para reemplazo |
|---|---|---|---|
| Cerradura de piso | Mantener la puerta bloqueada en condiciones determinadas | No enclava, queda floja, presenta juego o requiere fuerza excesiva | Marca, modelo, mano, posición, dimensiones y montaje |
| Gancho o leva | Realizar el acoplamiento mecánico que permite liberar o asegurar la puerta | Bordes gastados, deformación, mala alineación o enganche incompleto | Perfil, longitud, pivote, recorrido y relación con la leva de cabina |
| Contacto de puerta | Informar al circuito que el conjunto está en la posición requerida | Fallas intermitentes, terminales flojas, oxidación o desgaste del actuador | Tipo de contacto, terminales, configuración, tensión y fijación |
| Cilindro o llave triangular | Permitir una apertura o maniobra autorizada según el diseño | Llave con juego, cilindro trabado o giro incompleto | Perfil, cuerpo, longitud, posición y sistema compatible |
Los [contactos y cerraduras para puerta de elevador de carga](/products/freight-elevator-door-lock-contact-switch-lift-parts-elevator-accessories/) deben cotejarse contra el conjunto instalado. La identificación de un contacto separado no sustituye revisar el accionador mecánico, la posición de montaje ni las condiciones de cierre de la hoja.
Para mecanismos de enclavamiento de piso, una referencia útil es revisar las variantes de [ganchos de cerradura para puertas de piso](/products/hall-door-lock-hook-lift-accessories-elevator-spare-parts/). El gancho debe corresponder al mecanismo y a la geometría de la puerta; ajustar o modificar un gancho sin especificación técnica puede alterar el funcionamiento esperado.
Errores frecuentes en cerraduras y contactos
Un error común es cambiar el contacto porque el elevador no arranca, sin comprobar antes que la puerta llegó físicamente a la posición de cierre. Si el panel tiene caída, el gancho está mal alineado o la guía inferior está obstruida, el contacto puede ser sólo el síntoma final.
También es riesgoso puentear, anular o dejar permanentemente accionado un contacto para “sacar el equipo”. Los circuitos de puerta forman parte de la cadena de seguridad y cualquier diagnóstico o corrección debe realizarse con procedimientos de mantenimiento adecuados, control de energía y personal autorizado.
Los [cilindros triangulares para cerradura de puerta de piso](/products/hall-door-triangular-lock-cylinder-lift-accessories-elevator-spare-parts/) también requieren verificación dimensional y funcional. La forma de la llave no basta para confirmar compatibilidad; cambian la longitud del cuerpo, el punto de fijación y el modo en que accionan el mecanismo.
Rodillos, guías y componentes de cierre
Los rodillos y guías permiten que las hojas se muevan con control y se mantengan dentro de la trayectoria prevista. En operación de carga, estos componentes absorben vibración, pequeños impactos y esfuerzos laterales que aumentan cuando se golpean las puertas con carros o mercancía.
Rodillos de suspensión y rodillos guía
Los rodillos superiores de suspensión sostienen la hoja y permiten su recorrido sobre el riel. Las guías inferiores o patines limitan el movimiento lateral y evitan que la hoja se salga de su canal. Aunque ambos se asocian al movimiento, no son intercambiables.
Revise el diámetro, ancho, perfil de rodadura, tipo de balero, diámetro de eje y sistema de ajuste. El material del rodillo debe corresponder al conjunto original y al ambiente de servicio; una sustitución de material sin evaluar carga, riel y uso puede acelerar el desgaste o aumentar el ruido.
Una puerta que vibra o se desplaza lateralmente no siempre necesita rodillos nuevos. Puede haber desgaste en el riel, una placa de montaje floja, una guía inferior abierta, una hoja torcida o una mala nivelación. Reemplazar piezas sin corregir la causa produce fallas repetidas.
Resortes, contrapesos y dispositivos de cierre
Dependiendo del diseño, la puerta puede emplear resortes, cables, contrapesos, poleas, amortiguadores o componentes de cierre automático. Estos elementos deben seleccionarse por la configuración real de la puerta, no sólo por el peso aproximado de la hoja.
Al inspeccionarlos, confirme:
- Estado de cables, terminales, guardas y puntos de anclaje.
- Desgaste de poleas y ranuras.
- Integridad de resortes y herrajes.
- Recorrido libre, sin interferencias.
- Fuerza de cierre suficiente pero sin golpeteo excesivo.
- Sincronización entre hojas cuando hay puertas de varias secciones.
Un cierre demasiado agresivo puede golpear paneles, cerraduras y marcos. Uno demasiado débil puede dejar la puerta fuera de posición y producir fallas de contacto. El ajuste debe equilibrar movimiento continuo, cierre completo y desgaste razonable del conjunto.
Controles, botones e interruptores de límite
Los controles de un elevador de carga incluyen botoneras de cabina y piso, indicadores, selectores, dispositivos de operación y elementos del controlador. Su diseño depende de la maniobra, número de paradas, funciones de servicio y arquitectura eléctrica existente.
La pieza correcta no se determina solamente por el color de un botón o por una leyenda como “subir” y “bajar”. Deben verificarse tensión, tipo de señal, configuración de contactos, diámetro de montaje, iluminación, grado de protección requerido y compatibilidad con el sistema de control.
Botoneras y dispositivos de mando
En zonas de carga, una botonera puede sufrir golpes de carritos, humedad, polvo y limpieza frecuente. Al solicitar un reemplazo, documente:
- Marca y referencia de la botonera o del pulsador.
- Diámetro de perforación y dimensiones de la placa.
- Leyenda, símbolo, color e iluminación requerida.
- Número y tipo de contactos.
- Tensión y forma de conexión.
- Longitud de cables o conectores, si aplica.
- Ubicación: cabina, piso, cuarto de máquinas, acceso de carga u otra zona.
No deben asumirse equivalencias entre pulsadores de cabina, estaciones de piso y controles de uso especial. Una pieza puede encajar físicamente y aun así ser incorrecta para el circuito.
Interruptores de límite y finales de carrera
Los interruptores de límite detectan posiciones o condiciones específicas de movimiento. En puertas, operadores y mecanismos de cierre, un final de carrera mal posicionado puede provocar que el sistema no complete su secuencia, que se detenga antes de tiempo o que continúe intentando moverse contra un tope.
Antes de sustituirlo, inspeccione el actuador que lo mueve. Una leva doblada, un soporte flojo o una puerta desalineada puede dañar repetidamente un interruptor nuevo. Registre el tipo de accionamiento, orientación, montaje, recorrido del actuador y terminales antes de retirar la pieza anterior.
Los ajustes de límites y las intervenciones en el control deben ser efectuados por técnicos capacitados. No es recomendable modificar cableado, parámetros o dispositivos de seguridad basándose solamente en similitud visual.
Desgaste provocado por las operaciones de carga
El patrón de desgaste ayuda a encontrar la causa y a pedir las partes para elevadores de carga adecuadas. No todo daño se debe a una pieza defectuosa; con frecuencia hay un problema operativo, de alineación o de limpieza que debe corregirse junto con el repuesto.
| Síntoma observado | Causas posibles | Revisión recomendada |
|---|---|---|
| La puerta roza o se atora | Riel sucio, rodillo gastado, guía inferior dañada, hoja deformada | Revisar recorrido, nivel, rieles, guías y fijaciones |
| La puerta no queda cerrada | Obstrucción, cierre débil, desnivel, gancho desalineado | Limpiar canales, revisar cierre y verificar enclavamiento |
| Falla intermitente al arrancar | Contacto sucio, terminal floja, puerta fuera de posición, mecanismo con juego | Verificar condición mecánica antes de sustituir el contacto |
| Golpes al cerrar | Amortiguación insuficiente, ajuste incorrecto, exceso de fuerza de cierre | Inspeccionar resortes, dispositivos de cierre y topes |
| Daño recurrente en botonera | Impacto de carga o carros, ubicación expuesta, placa floja | Revisar protección mecánica y montaje, además del pulsador |
| Desgaste desigual en rodillos | Riel mal alineado, hoja con carga lateral, fijaciones flojas | Comprobar geometría del conjunto y soportes |
Los golpes en el umbral y la entrada de residuos son especialmente relevantes. Una rutina de limpieza que deje agua, solventes o residuos en guías y contactos también puede generar problemas. El método de limpieza debe ser compatible con los materiales y procedimientos del equipo.
Cuando la carga rebasa el claro o se transporta con mala visibilidad, los daños físicos pueden repetirse incluso después de una reparación. En esos casos, además del reemplazo, conviene revisar la operación, la protección de bordes y el flujo de materiales en el acceso.
Información necesaria para solicitar un reemplazo
Una solicitud completa reduce el riesgo de recibir una parte parecida pero no compatible. La información mínima depende del componente, pero una ficha de identificación con fotografías y medidas suele ser más útil que una descripción breve.
Datos generales del equipo
Prepare estos datos antes de cotizar o buscar una pieza:
- Marca, modelo y número de serie del elevador, si están disponibles.
- Tipo de elevador, número de paradas y ubicación de la pieza.
- Marca y modelo del operador de puerta, cerradura o controlador cuando sea distinto al del elevador.
- Número de parte impreso, grabado o etiquetado.
- Fotografías nítidas de frente, reverso, lateral, conexiones y montaje.
- Medidas con referencia visible, incluyendo distancia entre centros de perforaciones.
- Estado de la pieza retirada y descripción objetiva de la falla.
- Modificaciones previas, adaptadores, reparaciones o cableado no original detectados.
Datos específicos por tipo de parte
Para una cerradura o contacto, indique mano, posición de montaje, tipo de terminales, número de contactos, recorrido del actuador y referencia del conjunto. Para un gancho, documente perfil, pivote, largo, espesor, fijaciones y cómo trabaja contra la leva de cabina.
Para rodillos y guías, mida diámetro, ancho, diámetro de eje, distancia entre soportes y perfil de contacto. Para paneles y rieles, incluya dimensiones completas, número de hojas, dirección de apertura, ubicación de herrajes y fotografías del claro de puerta.
Nunca descarte una diferencia pequeña como irrelevante sin comprobarla. En mecanismos de puerta, milímetros de diferencia en centros, carrera o alineación pueden impedir el cierre o provocar desgaste acelerado.
Plan de inspección y mantenimiento
Un plan de mantenimiento para elevadores de carga debe priorizar los componentes que reciben impacto, contaminación y ciclos de puerta. La periodicidad concreta depende del uso, el diseño y las indicaciones del fabricante, pero las inspecciones deben ajustarse cuando aumenta la actividad de carga o aparecen fallas repetidas.
Revisión periódica de accesos y puertas
Durante las revisiones programadas, el personal de mantenimiento puede verificar:
- Limpieza de umbrales, canales, rieles y zonas de desplazamiento.
- Movimiento uniforme de cada hoja, sin arrastre o vibración anormal.
- Condición visible de rodillos, guías, colgadores y herrajes.
- Integridad de paneles, marcos, protectores y fijaciones.
- Alineación y funcionamiento del mecanismo de cerradura.
- Estado de contactos, actuadores, terminales y canalizaciones.
- Operación de botoneras, indicadores y dispositivos autorizados.
- Señales de impacto, corrosión, humedad o modificaciones no documentadas.
Las condiciones deben registrarse con fecha, ubicación y acción tomada. Ese historial permite reconocer si una misma puerta requiere ajustes repetidos o si cierta zona tiene un patrón de impacto que debe atenderse operativamente.
Cuándo ampliar la intervención
Una inspección visual puede ser suficiente para limpieza o detección temprana, pero se requiere una revisión más amplia cuando se presentan aperturas forzadas, daños estructurales, fallas repetitivas de enclavamiento, golpes severos, conducta irregular de la puerta o intervención en el circuito de seguridad.
No conviene esperar a que una puerta quede bloqueada para revisar rodillos, guías y cierres. El mantenimiento preventivo debe buscar movimiento estable, cierre completo y señales consistentes de los componentes de puerta.
Preguntas frecuentes sobre partes para elevadores de carga
¿Puedo cambiar sólo el contacto de una cerradura de puerta?
Sólo cuando se confirme que el mecanismo de puerta, el gancho, la cerradura y el actuador están correctamente alineados y dentro de condición funcional. Si la puerta no llega a su posición o el enclavamiento tiene juego, cambiar sólo el contacto puede no resolver la falla.
¿Una cerradura de otro modelo puede adaptarse?
No debe asumirse. Aun cuando tenga forma semejante, pueden variar la mano, el montaje, la carrera, el accionamiento mecánico y la configuración eléctrica. Confirme la compatibilidad técnica antes de instalarla.
¿Qué evidencia es más útil para identificar un repuesto?
El número de parte original, fotografías de ambos lados de la pieza instalada, medidas entre fijaciones, datos del elevador y una imagen del conjunto donde trabaja. Para elementos eléctricos, también se necesitan los datos de terminales y configuración.
¿Por qué una puerta nueva puede seguir atorándose?
Porque la causa puede estar en rieles, rodillos, umbrales, guías, herrajes o desalineación del marco. La hoja es sólo una parte del sistema de puerta.
Para adquirir o comparar refacciones, reúna primero la identificación, medidas y evidencia del conjunto completo. Kelevator suministra refacciones multi-marca para importadores, distribuidores, contratistas de mantenimiento y compradores OEM; una solicitud técnica completa permite evaluar con mayor precisión la compatibilidad de las piezas requeridas.
