Equipos para escaleras eléctricas: partes y mantenimiento

El equipo de una escalera eléctrica es un conjunto de sistemas mecánicos, eléctricos y de seguridad que deben trabajar de forma sincronizada. Los peldaños y cadenas trasladan pasajeros; el accionamiento principal aporta movimiento; los pasamanos mantienen el apoyo al usuario, y los frenos, interruptores y sensores detienen o protegen el equipo ante una condición anormal.

Para mantenimiento, la prioridad no debe ser sustituir piezas por antigüedad de manera indiscriminada. Conviene inspeccionar desgaste, ajuste, señales eléctricas y compatibilidad con el modelo instalado. Un componente aparentemente sencillo, como un peine, un rodillo o un interruptor de seguridad, puede afectar la disponibilidad y seguridad operacional de toda la escalera.

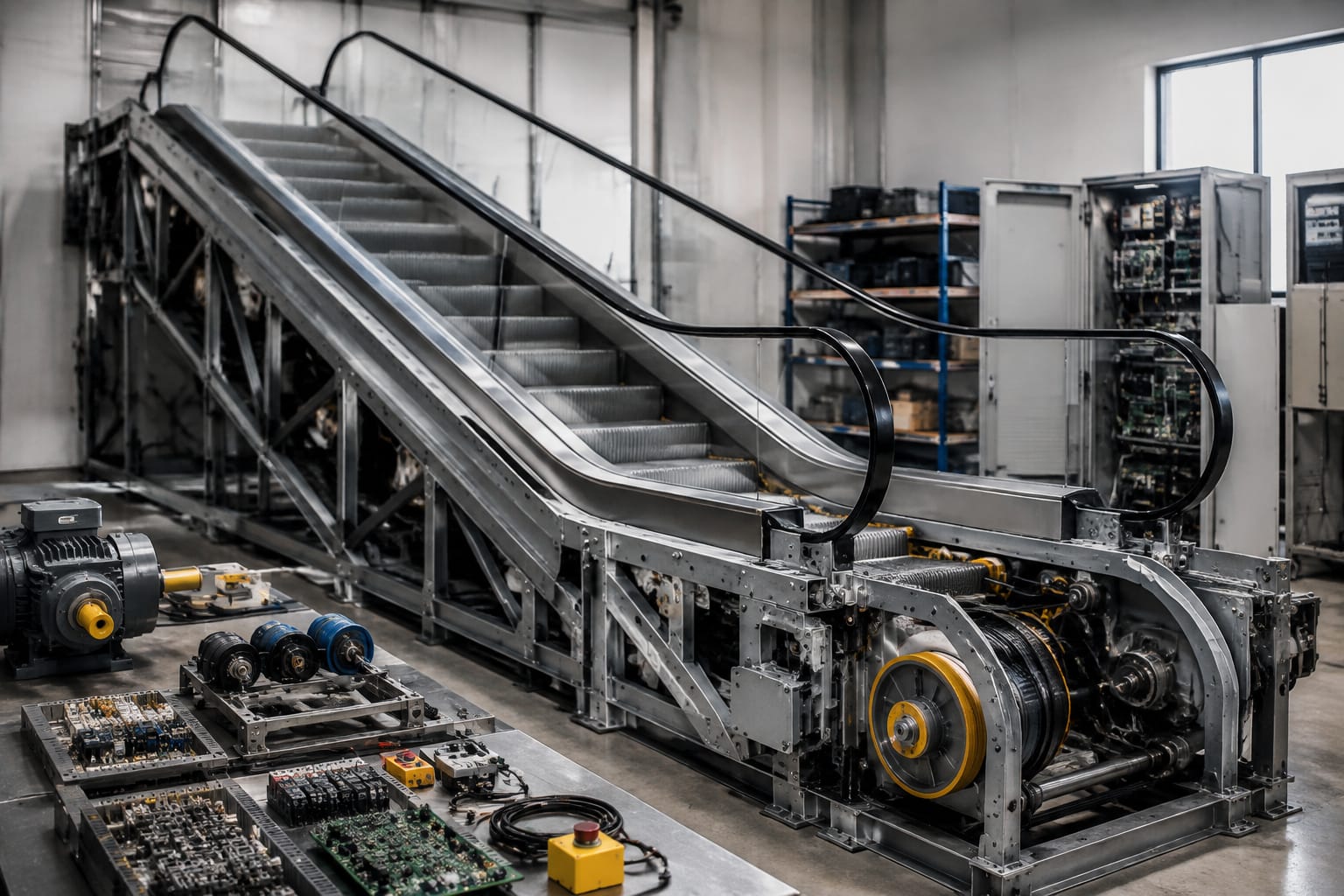

Sistemas principales de una escalera eléctrica de un vistazo

Una escalera eléctrica integra varios subsistemas dentro de la armadura o estructura metálica. Cada uno tiene una función propia, pero sus fallas pueden propagarse a otros componentes. Por ejemplo, una cadena de peldaños con elongación excesiva puede alterar la marcha, aumentar el desgaste de ruedas y pistas, y activar dispositivos de protección.

El plan de servicio debe considerar tanto la inspección visual como las verificaciones funcionales definidas por el fabricante, el manual de mantenimiento y los requisitos aplicables al sitio. No todas las mediciones, tolerancias ni procedimientos son intercambiables entre marcas, modelos o generaciones de equipo.

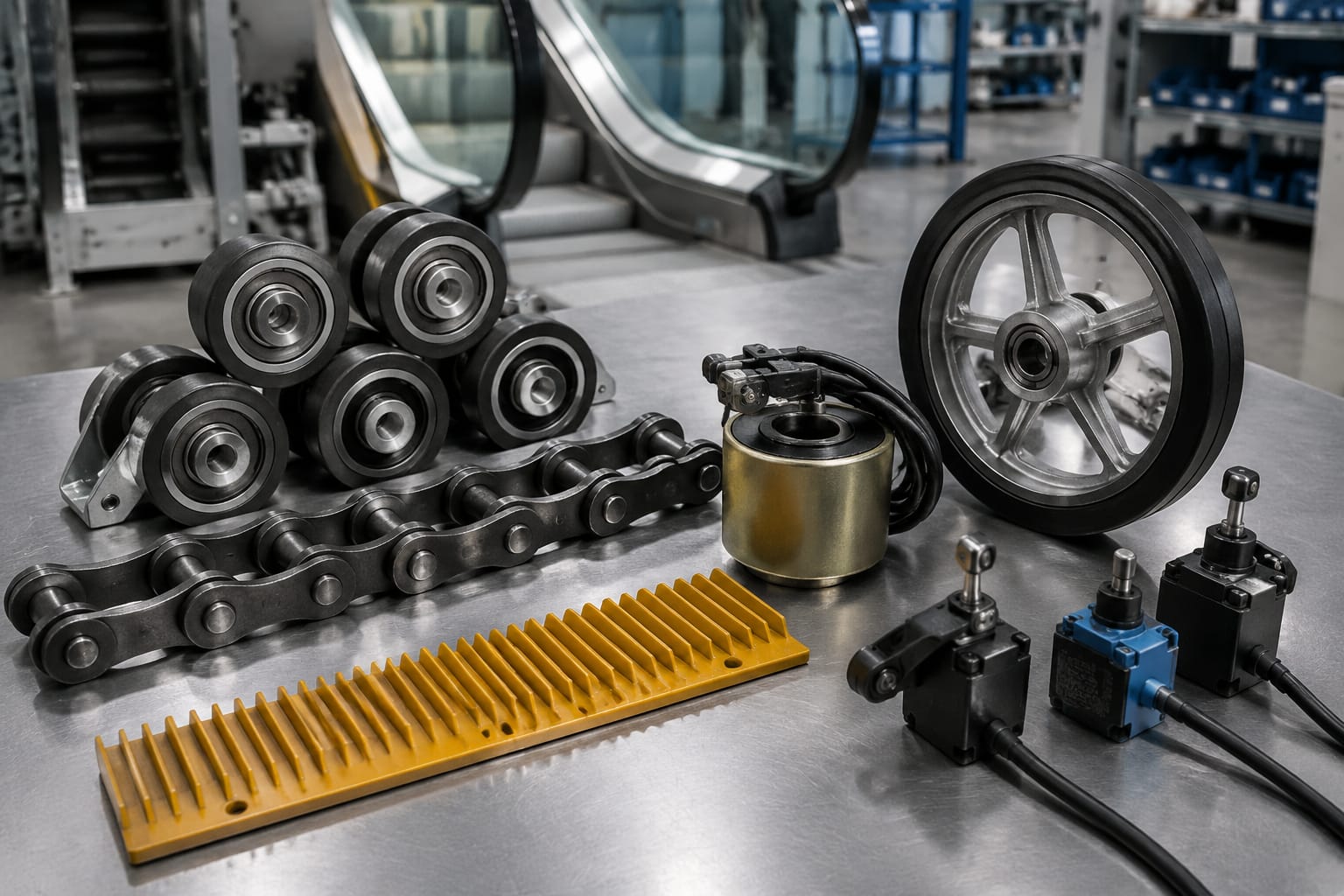

Peldaños, cadenas, pistas y placas peine

El sistema de peldaños es la parte más visible de la escalera, pero su confiabilidad depende de componentes que operan dentro de la armadura. Los peldaños se conectan a una cadena que circula alrededor de sprockets de accionamiento y retorno. Sus ruedas recorren pistas diseñadas para conservar la geometría del peldaño desde la entrada hasta la salida.

Peldaños y ruedas

Un peldaño debe conservar su integridad estructural, superficie antiderrapante y acoplamiento correcto con los peldaños contiguos. Las ruedas, ejes y bujes requieren especial atención porque absorben carga, fricción y contaminación acumulada.

Durante la inspección, revise:

• Rodamiento irregular, vibración o ruido repetitivo en el recorrido.
• Ruedas planas, desgastadas, agrietadas o con holgura.
• Ejes flojos o daños en fijaciones.
• Dientes o ranuras del peldaño deformados.
• Acumulación de residuos que interfiera con el engrane en las zonas de entrada y salida.
• Diferencias de altura, nivelación o separación entre peldaños.

Cambiar sólo una rueda o un peldaño puede ser correcto cuando el diagnóstico es puntual. Sin embargo, si el desgaste es generalizado, conviene evaluar el estado del conjunto y la causa raíz: lubricación deficiente, contaminación, pista dañada, desalineación o tensión incorrecta de cadena.

Cadena de peldaños y sprockets

La cadena transmite la carga de todos los peldaños. Con el uso puede presentar elongación, desgaste en pernos y bujes, corrosión o falta de lubricación. Los sprockets también se desgastan y deben evaluarse junto con la cadena; instalar una cadena nueva sobre un sprocket muy gastado puede reducir la vida útil del reemplazo.

No ajuste la tensión basándose sólo en apariencia o sensación. La posición del tensor, los valores de elongación y el procedimiento de ajuste dependen del diseño de la escalera. Una cadena excesivamente tensa incrementa esfuerzos y fricción; una cadena floja puede provocar marcha inestable, contacto inadecuado con los sprockets o intervención de protecciones.

Pistas, guías y placas peine

Las pistas guían las ruedas de los peldaños y sostienen su trayectoria. Deben permanecer limpias, firmemente sujetas y sin daños que causen golpes o desalineación. Las placas peine, situadas en los extremos, permiten que los peldaños entren y salgan de la escalera reduciendo el riesgo de atrapamiento.

Revise el peine ante dientes rotos, desgaste, deformación, fijaciones flojas o un engrane deficiente con los peldaños. Un peine compatible no se selecciona únicamente por su color o dimensiones aproximadas. Deben confirmarse el número de parte, la geometría de los dientes, los puntos de montaje y la aplicación específica.

Partes de accionamiento y tensión del pasamanos

El pasamanos debe acompañar el desplazamiento de los peldaños de forma estable. Cuando se mueve a una velocidad claramente distinta, patina, se frena por momentos o genera ruido, el problema puede estar en la propia banda, en su sistema de tracción, en rodillos, guías, presión de contacto o tensión.

Los elementos habituales incluyen:

• Banda de pasamanos.
• Rodillos de presión y rodillos guía.
• Poleas, ruedas de fricción o sistemas de arrastre.
• Mecanismos de tensión.
• Cadenas, correas o elementos de transmisión, según el diseño.
• Entradas de pasamanos y protecciones contra atrapamiento.

La banda puede endurecerse, cuartearse, perder adherencia o presentar desgaste en su cara interna. No siempre debe reemplazarse por una falla de seguimiento: primero hay que identificar si existen rodillos desalineados, acumulación de suciedad, guías deterioradas o tensión incorrecta.

Un error común es tensar en exceso el pasamanos para eliminar el patinaje. Esto puede aumentar carga sobre rodillos y mecanismos de arrastre, además de acelerar el desgaste. La tensión y el alineamiento se ajustan conforme al procedimiento del fabricante, con el equipo bloqueado y por personal capacitado.

También es importante revisar la velocidad relativa del pasamanos frente a los peldaños conforme a los criterios técnicos aplicables al equipo. Las diferencias persistentes afectan la comodidad del usuario y pueden requerir diagnóstico del sistema de tracción, no sólo un ajuste mecánico.

Freno principal y freno auxiliar

Los frenos de una escalera eléctrica no son accesorios secundarios: son dispositivos críticos para detener el movimiento y mantener el equipo inmovilizado cuando corresponde. El freno principal suele actuar sobre el conjunto de accionamiento. Dependiendo del diseño, puede haber un freno auxiliar o adicional que intervenga ante condiciones específicas, como sobrevelocidad, falla de transmisión u otras situaciones definidas por el fabricante.

Qué revisar en los frenos

Las actividades de inspección deben seguir documentación técnica específica, pero normalmente abarcan:

• Estado de zapatas, discos, tambores o superficies de fricción, según el diseño.
• Carrera, ajuste y desgaste de los elementos mecánicos.
• Integridad de resortes, pasadores, palancas y fijaciones.
• Operación de bobinas electromagnéticas.
• Cableado, terminales y señales de realimentación.
• Pruebas funcionales autorizadas por el procedimiento del fabricante.
• Ausencia de aceite, grasa u otros contaminantes en las superficies de frenado.

Un freno con respuesta lenta, liberación incompleta, ruido anormal o calentamiento no debe tratarse como una simple molestia de operación. Es necesario retirar el equipo de servicio cuando el procedimiento aplicable así lo indique y diagnosticar la causa antes de devolverlo a operación.

En abastecimiento, confirme si la refacción corresponde a freno principal, auxiliar o adicional, y valide la tensión de la bobina, conexiones, dimensiones de montaje y referencias del conjunto. Para aplicaciones que utilicen este tipo de componente, puede revisar una [bobina electromagnética para freno adicional de escalera eléctrica](/products/escalator-additional-brake-electromagnetic-coil-lift-accessories-elevator-spare-parts/), verificando siempre su compatibilidad antes de comprar.

Motores, transmisiones y controladores

El accionamiento principal convierte la energía eléctrica en el movimiento continuo de la escalera. Generalmente incorpora motor, reductor, elementos de transmisión y componentes de control. La configuración varía considerablemente entre fabricantes y modelos, por lo que no es recomendable asumir equivalencias por apariencia.

Motor y transmisión

Un motor puede presentar sobrecalentamiento, ruido, vibración, aislamiento degradado o consumo eléctrico anormal. La causa no siempre está dentro del motor. Una transmisión desalineada, un rodamiento con daño, un reductor con lubricación deficiente o una carga mecánica elevada también pueden causar síntomas eléctricos.

Revise el estado y nivel del lubricante del reductor según las indicaciones aplicables; busque fugas, partículas anormales y aumento de temperatura. En transmisiones por cadena, inspeccione lubricación, alineación, elongación y condición de sprockets. En sistemas con correa, compruebe desgaste, tensión y contaminación.

Antes de sustituir un motor o reductor, registre datos de placa, potencia, velocidad, tipo de montaje, relación de reducción, conexiones y dimensiones relevantes. Un reemplazo incorrecto puede modificar el comportamiento del sistema o dificultar el ajuste de protecciones.

Controlador y tarjetas electrónicas

El controlador recibe señales de seguridad, gobierna el arranque y paro, y supervisa condiciones operativas. En equipos con electrónica específica, una tarjeta puede gestionar frenos, señales de sensores, velocidad o funciones de diagnóstico.

No reemplace una tarjeta sólo porque aparezca una falla en el tablero. Antes conviene revisar alimentación, tierras, conectores, cableado, fusibles, entradas de seguridad y códigos de diagnóstico. Las tarjetas pueden ser sensibles a polaridad, tensión, versiones de software, configuración de puentes o conectores equivalentes en apariencia pero distintos en asignación.

Por ejemplo, una [tarjeta 508 para freno de escalera eléctrica Otis](/products/escalator-508-brake-board-otis-elevator-parts-lift-accessories/) debe cotejarse contra el número de parte del equipo, la versión y el arreglo de conexiones instalado. El nombre comercial o la marca por sí solos no bastan para confirmar una sustitución.

Interruptores de seguridad y sensores

Los interruptores y sensores permiten que el controlador detecte condiciones que requieren parar, impedir el arranque o generar una indicación de falla. Su función depende del diseño, pero pueden supervisar freno, cadena, peines, peldaños, pasamanos, tapas de acceso, velocidad, dirección y otros puntos críticos.

Entre los dispositivos que suelen requerir inspección están:

• Interruptores de placa peine.
• Contactos de tapa de máquina y placas de piso.
• Dispositivos de monitoreo de cadena o tensión.
• Interruptores de carrera y posición.
• Sensores de velocidad y dirección.
• Contactos de freno.
• Dispositivos de entrada de pasamanos.
• Botones de paro de emergencia.

Una falla intermitente puede deberse a un conector flojo, humedad, cable fatigado, ajuste mecánico deficiente o vibración, no sólo a un sensor averiado. Por esa razón, la inspección debe incluir el actuador mecánico, el cableado y la lectura que llega al controlador.

Nunca puentee un circuito de seguridad para mantener una escalera en operación. Como medida de diagnóstico controlado, cualquier intervención debe respetar el procedimiento técnico autorizado y realizarse por personal competente. Dejar una protección anulada incrementa el riesgo para usuarios y técnicos.

Puntos comunes de desgaste e inspección

La frecuencia de mantenimiento debe adaptarse al flujo de pasajeros, el ambiente, el modelo, la antigüedad y las instrucciones del fabricante. Una escalera en un entorno con polvo, humedad o residuos puede requerir mayor atención de limpieza e inspección que otra con condiciones más controladas.

Una ruta práctica de inspección considera los siguientes puntos:

1. Acceso y entorno: compruebe limpieza, iluminación, placas de piso, faldones, cepillos y presencia de objetos extraños.
2. Zona de peines: revise dientes, fijaciones, engrane y señales de roce o daño en peldaños.
3. Peldaños: observe nivelación, ruidos, vibración, ruedas y condición de superficies.
4. Pasamanos: revise seguimiento, continuidad, limpieza, desgaste y funcionamiento de entradas.
5. Armada interna: inspeccione cadena de peldaños, pistas, rodillos, tensores, transmisión y lubricación conforme al plan aplicable.
6. Máquina: revise motor, reductor, transmisión, frenos, temperatura aparente, fugas y fijaciones.
7. Tablero de control: verifique limpieza, conexiones, protecciones eléctricas, ventilación y registros de fallas.
8. Seguridad: confirme el estado físico y operación de interruptores y sensores mediante los procedimientos autorizados.

Registre hallazgos con fecha, ubicación, síntoma, mediciones permitidas, acción tomada y número de parte utilizado. Este historial permite distinguir una falla aislada de un patrón recurrente, y ayuda a planear inventario de refacciones críticas.

Cómo abastecer refacciones para escaleras eléctricas

Al comprar equipo de reemplazo para escalera eléctrica, la compatibilidad técnica vale más que una coincidencia visual. Las variantes entre series, revisiones y configuraciones pueden ser relevantes incluso cuando el componente parece idéntico.

Datos que debe confirmar antes de solicitar una pieza

Prepare esta información para reducir errores de compra:

• Marca, modelo y número de serie de la escalera, cuando esté disponible.
• Número de parte original y cualquier número alterno visible.
• Fotografías claras de etiqueta, conectores, fijaciones y componente instalado.
• Tensión, corriente, frecuencia o características eléctricas indicadas en placa.
• Medidas funcionales y patrón de montaje, cuando la pieza no tenga etiqueta.
• Función exacta de la pieza: freno principal, freno auxiliar, sensor, rodillo, cadena u otra.
• Revisión de tarjeta, versión o configuración, si se trata de electrónica.
• Cantidad requerida y si el reemplazo debe cambiarse por juego o de forma individual.

Para componentes de seguridad y control, solicite confirmación documental de aplicación cuando exista duda. No conviene sustituir una pieza crítica por una alternativa “similar” sin validar conexiones, función, parámetros y procedimiento de ajuste.

Kelevator suministra refacciones multimarca para elevadores y escaleras eléctricas a importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una aplicación relacionada con el control de frenado, puede comparar los datos de una [controladora de freno auxiliar para escalera eléctrica](/products/escalator-auxiliary-brake-controller-lift-parts-elevator-accessories/) con la referencia instalada, sin asumir compatibilidad automática.

Errores de compra que conviene evitar

• Pedir una pieza sólo por marca y una fotografía parcial.
• Ignorar letras, sufijos o revisiones del número de parte.
• Sustituir una tarjeta sin revisar alimentación, cableado y señales de entrada.
• Cambiar únicamente la cadena sin evaluar sprockets y tensores.
• Comprar componentes eléctricos sin confirmar tensión y tipo de conector.
• Instalar piezas de seguridad sin el ajuste y prueba funcional indicados.
• Omitir el registro de la pieza retirada y la causa de falla.

Preguntas frecuentes sobre equipo para escaleras eléctricas

¿Qué piezas requieren atención más frecuente?

Las piezas sujetas a fricción, carga y contaminación suelen requerir seguimiento continuo: ruedas de peldaños, cadena, pistas, peines, rodillos de pasamanos, elementos de transmisión y componentes de freno. La frecuencia real depende del uso, ambiente y diseño del equipo.

¿Se puede cambiar una tarjeta de control por otra de apariencia igual?

No debe asumirse. Hay que confirmar número de parte, revisión, conexiones, tensión, lógica funcional y aplicación prevista. Dos tarjetas con carcasas o conectores similares pueden cumplir funciones distintas.

¿Cuándo debe reemplazarse una cadena de peldaños?

Cuando la inspección y las mediciones definidas por el fabricante indiquen que alcanzó el límite de desgaste o elongación, o cuando presente daño, corrosión u otras condiciones que comprometan su funcionamiento. La decisión debe considerar también sprockets, tensores y lubricación.

¿Por qué un pasamanos puede patinar aunque la banda parezca en buen estado?

El patinaje puede originarse por rodillos desgastados, baja presión de contacto, suciedad, guías desalineadas, tensión incorrecta o una falla en el mecanismo de tracción. Reemplazar la banda sin diagnosticar esos puntos puede no resolver el problema.

Un programa eficaz de mantenimiento de escaleras eléctricas combina inspección ordenada, diagnóstico antes del reemplazo y validación rigurosa de refacciones. Para cada pieza crítica, conserve los datos del equipo instalado, confirme compatibilidad y aplique el procedimiento técnico correspondiente antes de poner la escalera nuevamente en servicio.
