Una elevator traction sheave, conocida en México como polea de tracción del elevador, transmite el torque de la máquina hacia los elementos de suspensión mediante fricción controlada. Elegirla correctamente exige mucho más que igualar el diámetro exterior: deben coincidir el tipo de cable o banda, el perfil y paso de las ranuras, el número de canales, el barreno, la chaveta o acoplamiento, y la configuración de la máquina.
El desgaste de las ranuras modifica la tracción, acelera el deterioro de cables o bandas y puede provocar deslizamiento, nivelación imprecisa o desgaste desigual. Antes de cotizar una sustitución, conviene levantar medidas verificables en sitio y revisar el conjunto completo de suspensión y máquina.
Cómo funciona una polea de tracción
La polea de tracción está instalada en el eje de una máquina de elevador, ya sea con motor-reductor o gearless. Al girar, sus ranuras hacen contacto con los cables de acero o con las bandas de acero recubiertas. La adherencia entre ambos elementos permite que el movimiento de la polea desplace la cabina y el contrapeso.
No se trata de una transmisión rígida. El sistema depende de una relación de fricción cuidadosamente calculada, influida por:
- El perfil, profundidad y acabado de la ranura.
- El diámetro y condición de los cables o bandas.
- El ángulo de abrazamiento sobre la polea.
- La tensión equilibrada entre los elementos de suspensión.
- Las cargas de cabina, contrapeso y compensación.
- La presencia de aceite, polvo, humedad o contaminantes.
Una ranura suficientemente definida guía el elemento de suspensión y distribuye la carga. Sin embargo, una geometría demasiado agresiva puede aumentar la presión local y reducir la vida útil de cables o bandas. Por ello, la polea y el medio de suspensión se especifican como un sistema, no como piezas intercambiables por apariencia.
Qué ocurre cuando cambia la fricción
Si las ranuras se pulen, ensanchan o deforman, disminuye la capacidad de transmitir torque. En condiciones de carga desfavorable, la polea puede patinar sobre los cables o bandas. El deslizamiento genera calor y pulido adicional, por lo que el problema tiende a progresar.
También puede ocurrir lo contrario: una ranura incorrecta, contaminada con material abrasivo o con un perfil no compatible puede marcar, aplastar o concentrar el desgaste sobre el elemento de suspensión. Sustituir únicamente la polea sin investigar la causa del daño puede trasladar el problema a la pieza nueva.
Aplicaciones con cable de acero y banda de acero
Las poleas de tracción para cable de acero y las diseñadas para banda de acero no deben considerarse equivalentes. Aunque ambas cumplen la función de transferir movimiento por tracción, su superficie de contacto, geometría y criterios de inspección son distintos.
| Característica | Sistema con cables de acero | Sistema con bandas de acero |
|---|---|---|
| Elemento de suspensión | Cables trenzados de acero | Bandas de acero, normalmente con recubrimiento |
| Contacto con la polea | Principalmente sobre una sección curva del cable | Sobre una superficie más ancha de la banda |
| Ranuras | Canales individuales con perfil definido | Canales adaptados a ancho, espesor y diseño de la banda |
| Riesgo al usar pieza incorrecta | Daño al cable, baja tracción o salida de canal | Daño al recubrimiento, guiado deficiente o deslizamiento |
| Dato clave de compra | Diámetro nominal, construcción y número de cables | Referencia exacta de banda, ancho, espesor y cantidad |
En instalaciones convencionales con cable, el diámetro del cable no basta para definir la polea. Dos cables del mismo diámetro nominal pueden tener construcciones, acabados, núcleos y requisitos de ranura distintos. El fabricante de la máquina o del sistema de suspensión debe ser la referencia principal.
En equipos que usan bandas, la compatibilidad es todavía más específica. El ancho, el espesor, la forma de los bordes, el material de recubrimiento y la arquitectura de la banda determinan el diseño del canal. Una polea de tracción para banda de acero debe solicitarse con los datos de máquina y suspensión, no sólo con una fotografía o una medida aproximada.
No mezclar tecnologías por conveniencia
Un error de compra frecuente es asumir que una polea de acero puede adaptarse a cualquier medio de suspensión si tiene el mismo diámetro. No es una práctica válida. Las ranuras para cables no sustituyen las pistas para bandas, y una banda no debe montarse sobre una polea diseñada para otro perfil.
Asimismo, no conviene reemplazar sólo algunos cables de un juego o combinar elementos de suspensión de procedencias y condiciones distintas sin seguir el procedimiento aplicable al equipo. Las diferencias de elongación, tensión o diámetro efectivo pueden crear una distribución de carga irregular.
Perfiles de ranura y condiciones de tracción
El perfil de las ranuras determina cómo se apoya el cable o la banda y cuánto esfuerzo de tracción puede transmitirse. En poleas para cable de acero se encuentran perfiles redondos, en V, con socavado y combinaciones cuya geometría está definida para una aplicación concreta. La designación comercial de una ranura no sustituye sus dimensiones reales ni la recomendación de la máquina.
Las ranuras con mayor efecto de cuña pueden proporcionar más tracción, pero también aumentan la presión de contacto sobre el cable. Las ranuras redondas distribuyen la carga de otra forma y pueden requerir condiciones específicas del sistema para mantener la tracción necesaria. El perfil correcto depende del diseño integral del elevador.

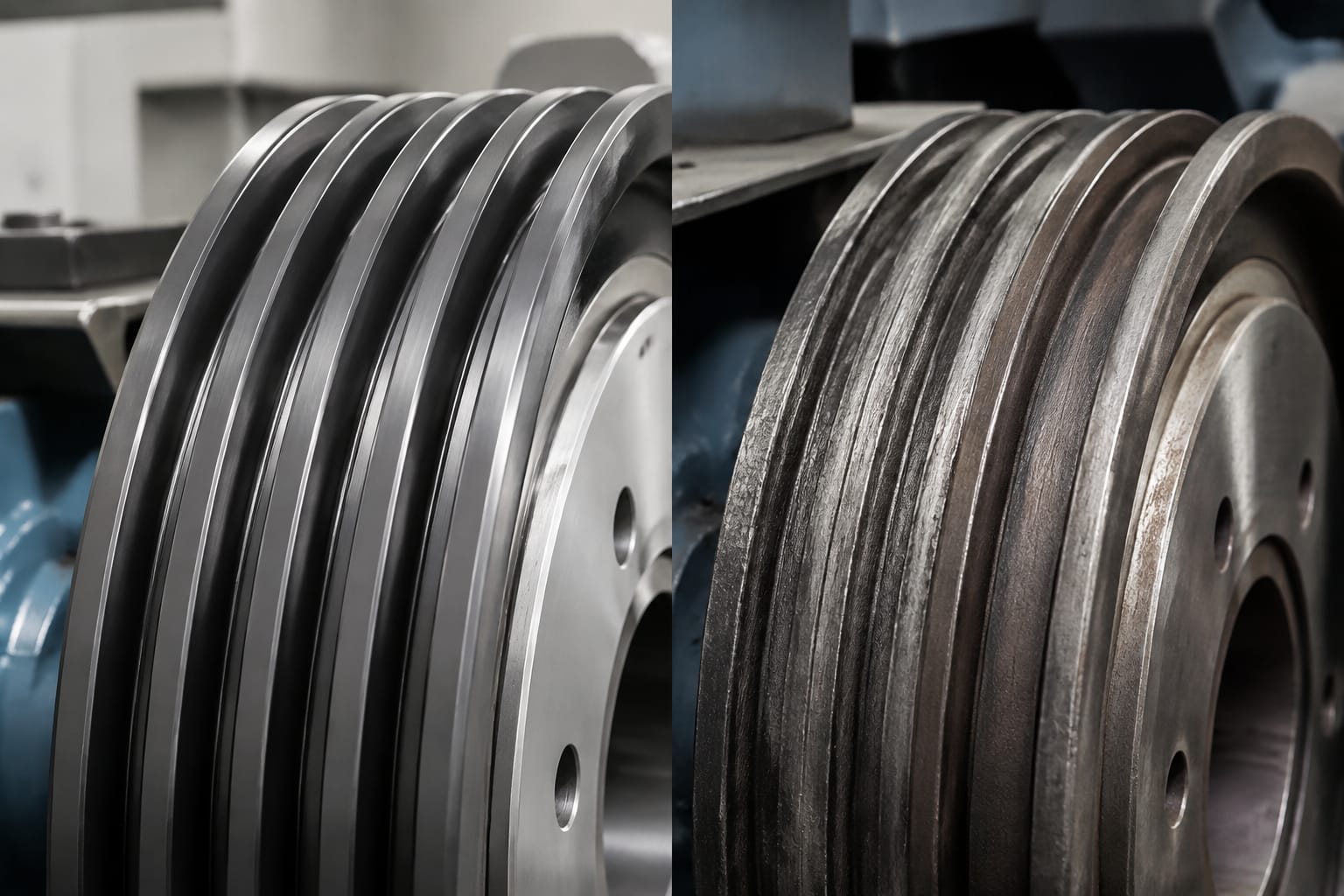

Cómo el desgaste altera la ranura
El desgaste no siempre es uniforme ni evidente a simple vista. Deben buscarse estas variaciones:
- Pulido o brillo excesivo: puede indicar fricción repetida, contaminación o deslizamiento.
- Ensanchamiento del canal: reduce el guiado y cambia el punto de apoyo.
- Profundidad desigual entre ranuras: provoca que algunos cables carguen más que otros.
- Bordes marcados o rebabas: pueden cortar, rayar o degradar el elemento de suspensión.
- Ranuras ovaladas o asimétricas: suelen revelar desalineación, tensión desigual o una condición mecánica que requiere diagnóstico.
- Material adherido: aceite, grasa no autorizada, partículas metálicas o residuos afectan la adherencia.
La medición debe realizarse en varios puntos de la circunferencia y en cada ranura. Medir un solo canal en una posición no demuestra que toda la polea esté dentro de condición. Compare los resultados con los límites y la geometría especificados para esa máquina; no aplique un límite genérico a todos los modelos.
Señales de desgaste en la polea, cables y bandas
La inspección efectiva revisa la polea junto con los elementos de suspensión, no por separado. Los síntomas operativos ayudan a priorizar una revisión, aunque por sí mismos no determinan la causa.
Considere una evaluación detallada cuando observe:
- Diferencias de desgaste entre cables, bandas o ranuras.
- Polvo metálico, residuos de recubrimiento o marcas visibles en la garganta.
- Deslizamiento o comportamiento irregular bajo determinadas condiciones de carga.
- Ruido anormal durante el recorrido de la polea.
- Dificultad recurrente para conservar la nivelación, después de descartar ajustes de control y puerta.
- Cables que se asientan a distinta altura en las ranuras.
- Daños en el recubrimiento de bandas, desprendimientos, cortes, bordes deteriorados o deformación.
- Vibración, oscilación o movimiento no uniforme relacionados con el conjunto de tracción.
Estos indicios requieren una inspección por personal competente y conforme a los procedimientos del fabricante y a la normatividad aplicable. No debe asumirse que un ajuste de tensión resolverá una polea dañada. De hecho, tensar sin una evaluación puede sobrecargar ciertos cables o enmascarar el origen del problema.
Errores de diagnóstico comunes
El primer error es atribuir cualquier deslizamiento a una polea gastada. La causa puede estar en contaminación, tensión desigual, una configuración incorrecta del sistema, desgaste de otros componentes o una condición de carga. El segundo es culpar a los cables o bandas sin medir las ranuras. Un elemento nuevo trabajando sobre una polea deformada puede degradarse rápidamente.
También es riesgoso rectificar ranuras sin confirmar que el fabricante permite ese proceso y sin validar el perfil final. Al retirar material cambian el diámetro efectivo, la geometría de contacto y la capacidad de tracción. Una reparación no documentada puede volver incompatible a la polea con el sistema original.

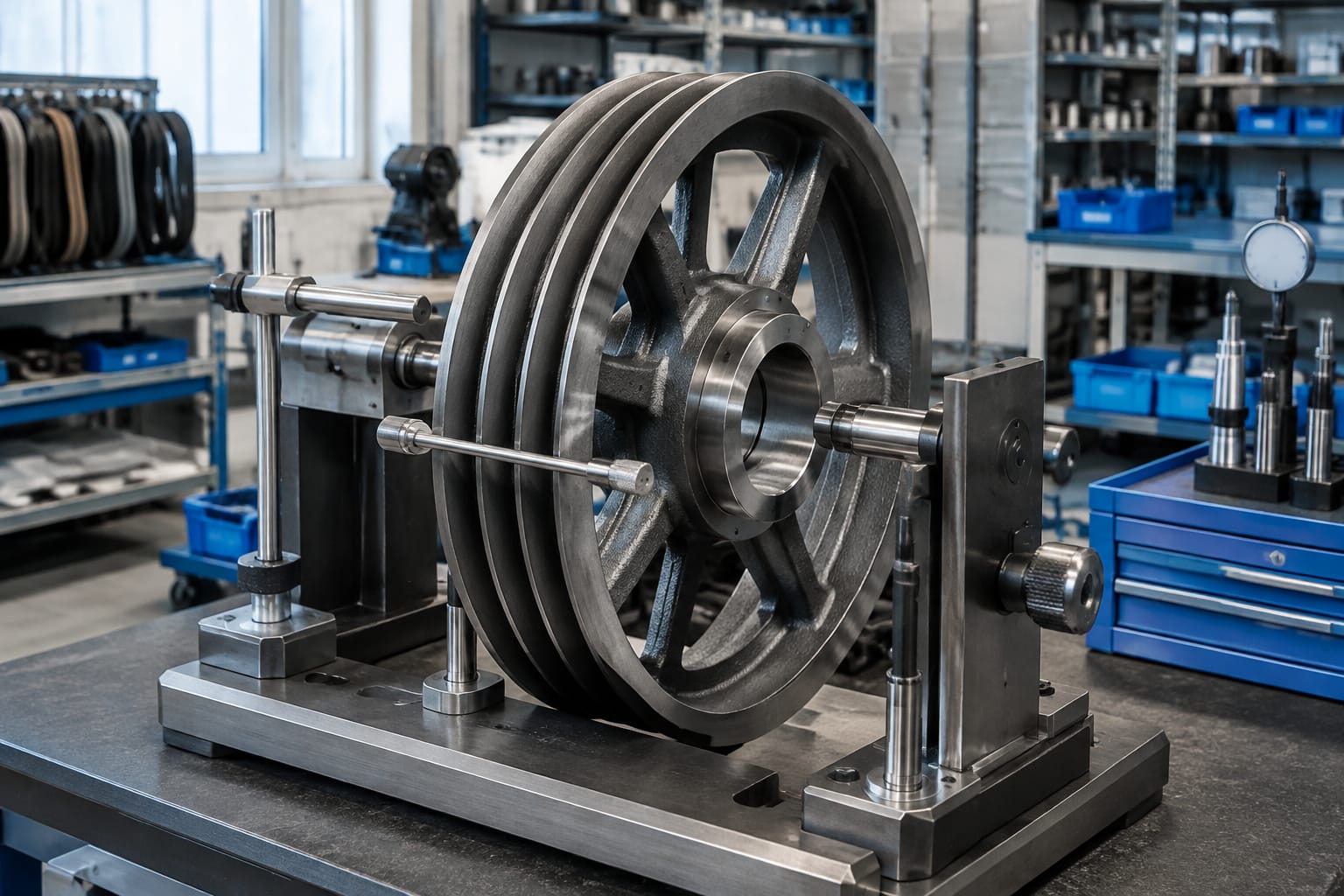

Cómo medir diámetro, ranuras y conexión al eje
Para solicitar una polea de reemplazo, prepare una hoja de levantamiento con fotos claras, medidas, identificación de la máquina y datos de suspensión. Una sola fotografía frontal rara vez muestra la información necesaria para fabricar o seleccionar la pieza correcta.
Medidas esenciales de la polea
Registre, como mínimo, los siguientes datos:
- Diámetro exterior y diámetro efectivo: especifique el método y los puntos de medición. No los trate como el mismo valor.
- Ancho total de la cara útil: mida la zona donde trabajan cables o bandas.
- Número de ranuras o pistas: confirme que coincide con la cantidad de elementos de suspensión.
- Paso entre centros: mida de centro a centro entre canales contiguos.
- Ancho, profundidad y perfil de cada ranura: use galgas o instrumentos adecuados cuando sea posible.
- Estado de las gargantas: anote desgaste, rebabas, corrosión, pulido y diferencias entre canales.
- Material o construcción aparente: sólo como referencia; no sustituye la especificación de ingeniería.
Para una polea destinada a bandas, documente el ancho de cada pista, la distancia entre ellas y cualquier forma de guiado lateral. Incluya la referencia completa de las bandas instaladas y no infiera sus datos únicamente por medición.
Interfaz de eje y montaje
La conexión de la polea a la máquina es crítica. Una coincidencia en las ranuras no compensa un barreno o cubo incompatible. Confirme:
- Diámetro del barreno.
- Longitud del cubo y posición de la polea respecto al eje.
- Tipo, ancho, profundidad y ubicación de la chaveta.
- Conicidad, si existe.
- Roscas, tuercas, arandelas, anillos de retención o elementos de fijación.
- Patrón de tornillos, cuando la polea se monta mediante brida.
- Sentido de montaje y orientación de cualquier cara, pestaña o referencia.
- Código de parte de la máquina y de la polea existente, si está disponible.
No mida el eje con el equipo en movimiento ni desmonte componentes sin aplicar el procedimiento de bloqueo, señalización y aseguramiento correspondiente. Las mediciones de precisión deben hacerse con instrumentos calibrados y con acceso seguro.
Verifique compatibilidad con la máquina y suspensión
La compatibilidad debe comprobarse en dos direcciones: la polea debe corresponder a la máquina, y al mismo tiempo al arreglo de suspensión. La decisión de compra debería sustentarse en la placa de datos, documentación técnica, número de parte y medidas tomadas en campo.
Antes de liberar una orden, confirme esta lista:
| Punto de validación | Qué debe coincidir o revisarse |
|---|---|
| Máquina | Marca, modelo, número de parte, eje, potencia y configuración de montaje |
| Suspensión | Tipo de cable o banda, cantidad, dimensiones y referencia aplicable |
| Polea | Diámetro, ancho útil, número de canales, perfil y paso |
| Arreglo | Relación de suspensión, trayectoria, ángulos y posición relativa de la polea |
| Contrapeso y cabina | Condiciones de balance y cargas previstas por el diseño |
| Estado del sistema | Tensión, alineación, contaminación y daños en componentes asociados |
El nombre comercial del elevador no es suficiente para confirmar una refacción. Dentro de una misma línea de equipos pueden existir variaciones de máquina, suspensión y polea. Siempre conviene cotejar el número de parte y las dimensiones críticas.
Para sistemas que requieran una polea de acero convencional, una polea de tracción de acero para elevador puede ser un punto de partida comercial, siempre que se valide su correspondencia técnica con la aplicación. La página de producto no reemplaza el cotejo de medidas y documentación de la máquina.
Planeación del reemplazo y manejo de la pieza
El reemplazo de una polea de tracción debe planearse como una intervención del sistema de elevación. Defina el alcance antes de retirar la pieza: revisión de cables o bandas, limpieza, control de contaminación, verificación de tensión, inspección de rodamientos y revisión de componentes de fijación.
Información útil para compras y abastecimiento
Un equipo de compras, importación o distribución puede reducir errores de suministro al entregar al proveedor:
- Marca y modelo de la máquina.
- Número de parte de la polea anterior y de la máquina.
- Fotografías del frente, reverso, cubo, barreno, chaveta y placa de datos.
- Croquis acotado con todas las medidas críticas.
- Datos completos de cables o bandas.
- Motivo de reemplazo y condición observada.
- Cantidad requerida y si se necesitan accesorios asociados.
- Requisitos de empaque, trazabilidad documental o inspección de recepción que aplique al proyecto.
Kelevator abastece refacciones multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una aplicación con banda, también puede revisarse la polea de tracción para banda de acero Otis, verificando primero la referencia y compatibilidad con la máquina específica.
Manejo y almacenamiento
Una polea debe protegerse contra golpes en las ranuras, el barreno y los bordes de montaje. No la arrastre sobre el piso ni inserte eslingas, barras o ganchos en las gargantas de trabajo. Use puntos de izaje y métodos de manipulación adecuados al peso y forma de la pieza.
Antes de instalar, compare físicamente la nueva pieza con la orden aprobada y con la polea retirada. Verifique dimensiones, orientación, acabado de las ranuras, barreno, chavetero y accesorios. Esta revisión previa evita descubrir una discrepancia cuando el elevador ya está fuera de servicio.
Inspección después de la instalación
Tras instalar la polea, la revisión no termina al energizar el equipo. Debe comprobarse que el conjunto quedó correctamente asentado, fijado y alineado de acuerdo con las instrucciones aplicables.
La inspección posterior debe incluir:
- Confirmación del montaje mecánico, fijaciones y elementos de retención.
- Revisión visual de que cables o bandas se asientan correctamente en todos los canales.
- Verificación de tensión y reparto de carga conforme al procedimiento del sistema.
- Confirmación de ausencia de contaminantes en las superficies de tracción.
- Observación de recorrido, ruido, vibración y comportamiento de nivelación.
- Revisión de marcas iniciales anormales en ranuras, cables o bandas.
- Registro de medidas, condición de la pieza retirada y datos de la instalación para futuras inspecciones.
Una inspección temprana posterior a la puesta en servicio puede detectar asentamiento irregular o una condición que no era visible durante el montaje. Siga siempre los intervalos de mantenimiento y criterios de aceptación indicados para la máquina y el sistema de suspensión.
Preguntas frecuentes sobre la polea de tracción
¿Se puede cambiar sólo la polea y conservar los cables o bandas?
Puede ser posible únicamente si la inspección confirma que los elementos de suspensión cumplen los criterios aplicables y que no existe daño asociado al desgaste de la polea. La decisión debe considerar la causa raíz, la condición de cada cable o banda, la tensión y las instrucciones del fabricante.
¿El diámetro exterior basta para pedir una polea?
No. El diámetro es sólo una de varias dimensiones. También deben coincidir las ranuras, el paso, el ancho útil, el barreno, el chavetero, el cubo, el tipo de montaje y la compatibilidad con cables o bandas.
¿Por qué algunas ranuras se desgastan más que otras?
Puede deberse a reparto desigual de tensión, desalineación, variaciones entre cables o bandas, contaminación o deformación previa de la polea. Es necesario medir todos los canales y revisar el sistema completo antes de concluir que la causa es la propia polea.
¿Una polea rectificada siempre es aceptable?
No necesariamente. La rectificación cambia la geometría de trabajo y debe estar permitida para ese diseño específico. Sin datos de ingeniería y control dimensional, puede afectar la tracción y la vida de los elementos de suspensión.
La compra correcta de una polea de tracción comienza con identificación técnica y medición, no con una coincidencia visual. Reúna los datos de máquina, suspensión, ranuras y eje; compárelos contra la documentación aplicable y solicite la pieza con una especificación verificable.
Referencias de productos relacionados
Para consultar ejemplos prácticos de catálogo relacionados con este tema, revise [ID Steel Belt Traction Sheave 3300 elevator parts](/products/id-steel-belt-traction-sheave-3300-elevator-parts/), [ID Traction Steel Pulley 5500 elevator parts](/products/id-traction-steel-pulley-5500-elevator-parts/) y [Traction Steel Belt OTIS elevator parts lift parts](/products/traction-steel-belt-otis-elevator-parts-lift-parts/). Confirme el modelo, las dimensiones, las especificaciones y los conectores antes de pedir.
