Un elevator touch panel o panel táctil de elevador puede modernizar la selección de pisos, mejorar la presentación de información y reducir el desgaste de pulsadores mecánicos visibles. Sin embargo, no es un cambio puramente estético: antes de sustituirlo hay que validar la comunicación con el controlador, el tipo de señal, la alimentación, las funciones de emergencia y las condiciones de uso del edificio.
La mejor elección depende de si el objetivo es reemplazar botones desgastados, renovar la cabina, integrar una pantalla de información o actualizar una interfaz completa. Un panel compatible y correctamente instalado debe conservar una operación clara y confiable incluso cuando la función táctil, la pantalla o la red de comunicación presenten una falla.

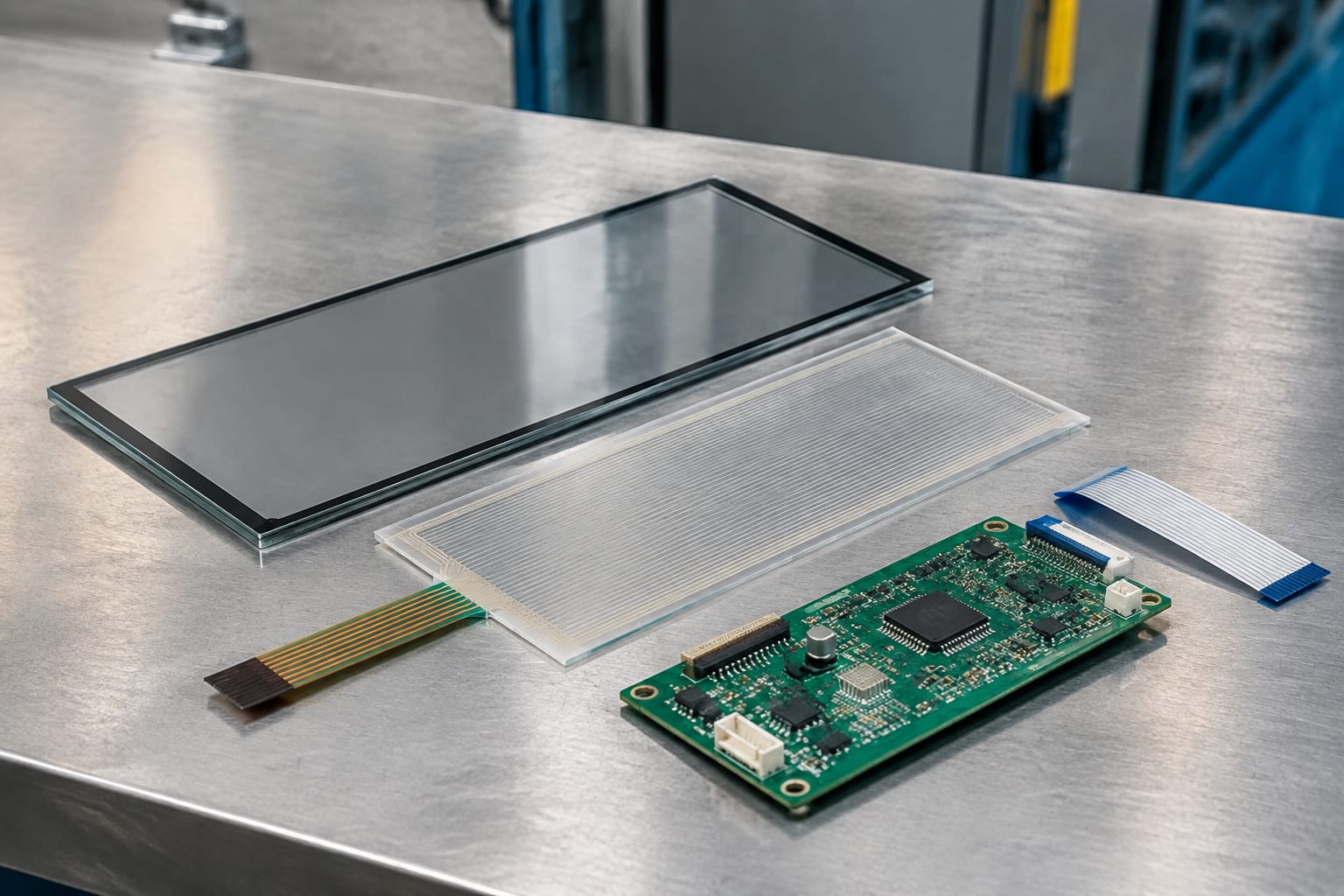

Cómo funcionan los paneles táctiles de elevador
Un panel táctil reúne en una superficie electrónica las funciones que antes se distribuían entre botones físicos, indicadores y, en ciertos casos, pantallas separadas. El usuario toca una zona asignada a un piso, una dirección o una función; el panel interpreta esa entrada y transmite una orden al sistema de control del elevador.
Según su diseño, el panel puede usar distintas tecnologías de detección:
- Capacitiva: reconoce el cambio eléctrico generado al acercar o tocar la superficie. Es común en interfaces tipo vidrio y permite diseños planos.
- Resistiva: detecta presión al unir capas internas. Puede responder a un objeto o a un dedo con guante, aunque su superficie suele ser menos robusta frente al uso intensivo.
- Infrarroja u óptica: identifica la interrupción de una matriz de luz o sensores. Se utiliza en diseños específicos y requiere control de suciedad, alineación y luz ambiental.
- Botón electrónico táctil: no siempre es una pantalla continua. Puede ser un módulo individual con una cara lisa, iluminación y electrónica de activación.
La orden de selección no debe confundirse con la lógica de despacho. El panel es la interfaz de usuario; el controlador del elevador valida la solicitud, considera la posición de la cabina, las seguridades y el modo de operación, y entonces acciona el movimiento correspondiente.
En una modernización, conviene identificar desde el inicio si se reemplazará:
- Sólo el frente de botones o la botonera de cabina.
- El conjunto de interfaz, placa electrónica y cableado.
- La pantalla de posición y mensajes.
- El sistema de comunicación entre la cabina y el controlador.
- Componentes de varias zonas, como cabina, hall y sistema de destino.
Cambiar únicamente la superficie táctil sin confirmar cómo recibe y procesa las señales el controlador es una causa frecuente de incompatibilidades.

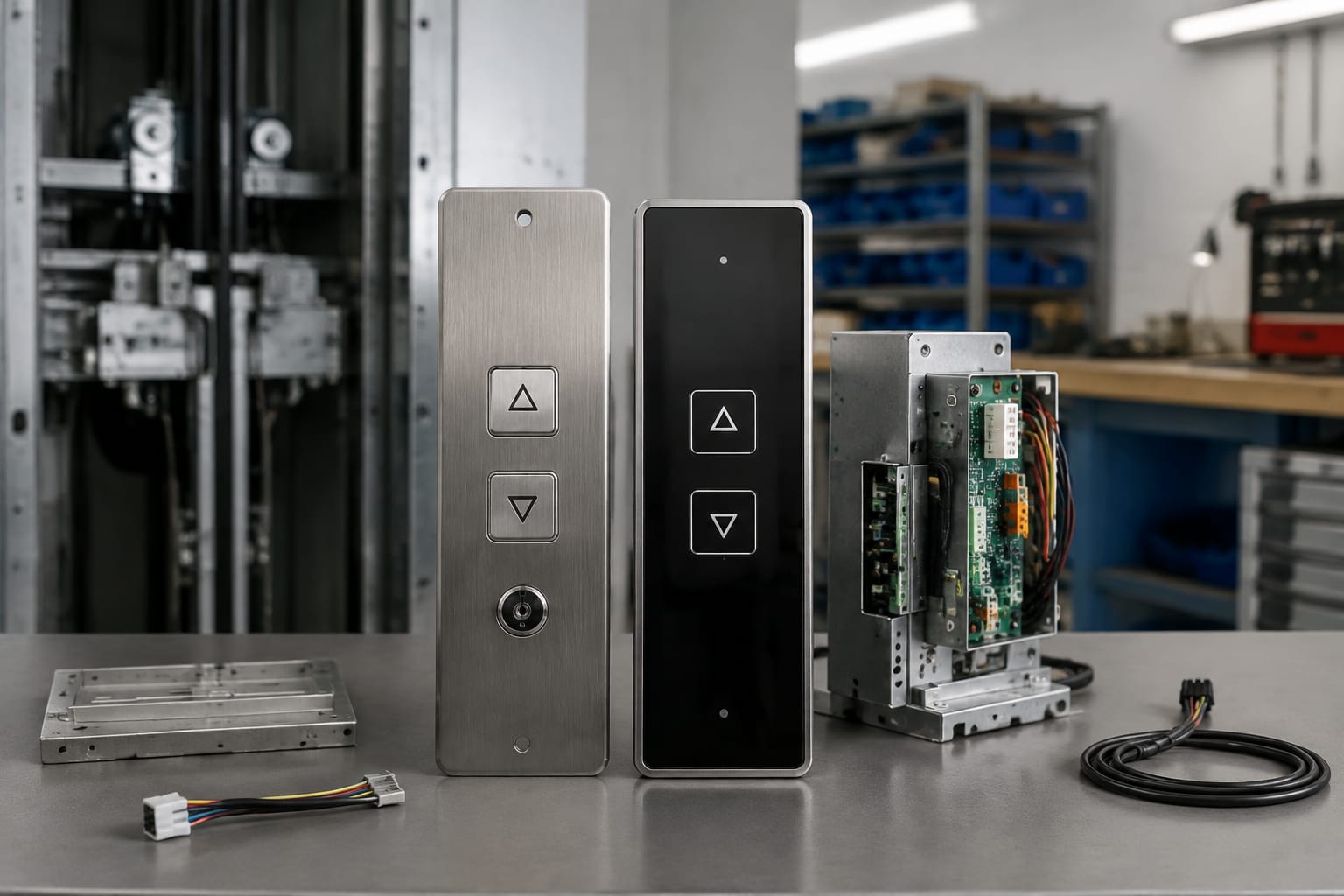

Botones táctiles frente a botones mecánicos
Los botones mecánicos siguen siendo una opción práctica para muchos elevadores. Los paneles táctiles ofrecen otras posibilidades, pero requieren una evaluación más amplia que la apariencia.
| Criterio | Panel táctil | Botón mecánico |
|---|---|---|
| Interfaz visual | Puede integrar iconos, animaciones, colores y texto | Normalmente usa leyendas fijas y señalización iluminada |
| Superficie | Lisa, con menos uniones visibles | Tiene piezas móviles, aros y holguras |
| Retroalimentación | Visual, sonora o háptica según el diseño | Suele ofrecer respuesta física al presionar |
| Mantenimiento | Requiere diagnóstico electrónico, revisión de superficie y comunicación | Permite reemplazar un botón o contacto individual en muchos casos |
| Uso con guantes o humedad | Puede variar según la tecnología táctil | Generalmente mantiene una respuesta predecible |
| Integración | Puede combinarse con indicadores y mensajes | Usualmente requiere dispositivos separados |
| Riesgo de falla | Sensibilidad, electrónica, firmware, pantalla o comunicación | Desgaste de contactos, iluminación, resortes o piezas móviles |
La decisión no debe basarse sólo en la percepción de que una solución es más moderna. En inmuebles con tráfico intenso, usuarios diversos o condiciones de limpieza agresivas, la respuesta al tacto y la facilidad de operación son tan importantes como la estética.
También conviene considerar la estrategia de refacciones. Si el equipo usa módulos táctiles específicos, el responsable de mantenimiento debe poder identificar el número de parte, la versión de firmware cuando aplique, los conectores y el protocolo de comunicación. Para equipos con placas de botón, pueden ser relevantes componentes como una [placa de botones táctiles ID para elevador 3300](/products/id-elevator-touch-button-board-3300-lift-parts/) o una [placa táctil para elevador 3300/3600](/products/elevator-touch-button-board-3300-3600-lift-parts/), siempre verificando la aplicación exacta antes de comprar.
Opciones de pantalla e interfaz de usuario
Un panel táctil puede ser un elemento sencillo de selección de piso o una interfaz más completa. Definir el nivel de funcionalidad evita pagar por características innecesarias o instalar una solución difícil de mantener.
Paneles de selección de piso
Son la alternativa más cercana a una botonera convencional. Cada piso tiene un área táctil definida, normalmente acompañada de iluminación para confirmar la llamada. Resultan adecuados cuando se busca conservar una lógica familiar para los usuarios.
Antes de elegirlos, revise:
- Número de paradas y distribución de los pisos.
- Botones requeridos: apertura, cierre, alarma, intercomunicación u otros según el equipo.
- Identificación de piso principal, sótanos y niveles restringidos.
- Confirmación visual y, cuando corresponda, sonora.
- Capacidad para operar en un idioma o con símbolos claramente entendibles.
Pantallas de posición y mensajes
Las pantallas pueden mostrar piso actual, dirección de viaje, estado de la cabina, avisos y mensajes operativos. Algunas se integran en la botonera; otras se instalan como un módulo independiente.
La claridad debe tener prioridad sobre los efectos visuales. Una pantalla legible necesita contraste suficiente, tamaño adecuado de caracteres, brillo acorde con la iluminación de la cabina y mensajes que no oculten información crítica. Para configuraciones que usan una pantalla determinada, revise la compatibilidad de un [panel LCD para sistema Monarch](/products/monarch-system-lcd-display-panel-lift-parts-elevator-accessories/) con el sistema, el conector y la versión del equipo antes de considerarlo como reemplazo.
Interfaz de destino
En un sistema de control de destino, el usuario selecciona su piso antes de entrar a la cabina y recibe una asignación. Esta solución puede cambiar la circulación del edificio y requiere coordinación con el controlador, los dispositivos de hall y la programación del grupo de elevadores. No debe asumirse que una pantalla táctil de cabina puede convertirse por sí sola en una interfaz de destino.
Diseño de la información
Una interfaz bien resuelta limita las decisiones que el usuario debe tomar. Debe usar símbolos consistentes, separar claramente controles de viaje y funciones especiales, e impedir que un toque accidental active una opción sensible. Las animaciones, publicidad o contenido decorativo no deben competir con el piso, la dirección de viaje ni los avisos de seguridad.
Síntomas comunes de falla en paneles táctiles
Los síntomas permiten orientar el diagnóstico, pero no sustituyen una revisión segura del sistema. La misma falla aparente puede provenir de la superficie, una tarjeta electrónica, una fuente de alimentación, el cableado o el controlador.
| Síntoma | Causas posibles | Qué revisar antes de sustituir |
|---|---|---|
| No registra ningún toque | Falta de alimentación, desconexión, bloqueo de software, falla de placa | Voltaje especificado, conectores, fusibles, estado del controlador |
| Responde sólo en ciertas zonas | Área táctil dañada, calibración incorrecta, humedad o suciedad | Limpieza compatible, superficie, fijación del panel y calibración |
| Activa un piso diferente | Mapeo incorrecto, configuración o firmware no correspondiente | Asignación de entradas, programación y número de parte |
| Registra toques sin intervención | Humedad, contaminación, puesta a tierra deficiente, interferencia | Sellos, cableado, conexión a tierra y entorno eléctrico |
| Pantalla encendida sin respuesta | Falla de digitalizador, interfaz o comunicación | Separar diagnóstico de pantalla y capa táctil |
| Pantalla negra o intermitente | Alimentación inestable, cable flojo, módulo defectuoso | Conectores, voltaje bajo carga y señales de comunicación |
| La orden se confirma pero el elevador no actúa | Restricción de servicio, comunicación o condición de seguridad | Estado del controlador, modos de operación y fallas registradas |
No aplique limpiadores abrasivos, solventes no aprobados ni exceso de líquido sobre una superficie táctil. La limpieza debe realizarse con el producto y método indicados para el material del frente, evitando que la humedad entre por bordes, conectores o marcos.
Un error frecuente es sustituir el panel por la aparición de una falla intermitente sin revisar antes la alimentación y el arnés. Un conector flojo o una caída de voltaje puede simular una falla del panel y dañar el componente nuevo si no se corrige la causa.
Compatibilidad con controlador y comunicación
La compatibilidad es el criterio técnico central para un elevator touch panel. Que dos unidades tengan el mismo tamaño físico, número de pisos o apariencia no significa que intercambien señales de manera correcta.
Señales y arquitectura
Los paneles más sencillos pueden usar entradas discretas: una línea o contacto por cada función. Otros trabajan con una placa de botonera que concentra señales y se comunica por un bus serial con el controlador. Las soluciones más avanzadas pueden depender de protocolos propietarios, direcciones configurables o archivos de software.
Confirme, como mínimo:
- Marca, modelo y versión del controlador.
- Número de parte del panel existente y de sus tarjetas asociadas.
- Tipo de comunicación: entradas discretas, bus serial u otra arquitectura definida por el fabricante.
- Alimentación nominal, polaridad y consumo permitido.
- Tipo, número de pines y orientación de conectores.
- Longitud y ruta del cableado móvil de cabina.
- Número de pisos, funciones especiales y lógica de iluminación.
- Requerimientos de configuración, direccionamiento, firmware o herramientas de programación.
La documentación de la cabina y del controlador debe prevalecer sobre una equivalencia basada sólo en fotografías. Para distribuidores, importadores y empresas de modernización, es útil conservar fotos nítidas de etiquetas, conectores, tarjetas y diagramas de cableado junto con el historial de cambios del equipo.
Compatibilidad funcional
Además de lograr que un piso se seleccione, valide que se conserven las funciones necesarias: indicación de llamada registrada, cancelación cuando aplique, prioridad, acceso restringido, servicio independiente, modo de inspección y señalización de fallas. La función disponible depende de la configuración específica del elevador; no todos los paneles manejan las mismas señales ni todos los controladores las interpretan de la misma forma.
Accesibilidad y operación de emergencia
La interfaz debe poder utilizarse con claridad por un rango amplio de personas. Una superficie lisa puede ser atractiva, pero no sustituye automáticamente referencias perceptibles, señales sonoras o controles accesibles cuando éstos sean necesarios para el proyecto.
Al evaluar un panel táctil, revise:
- Altura y ubicación de los controles dentro de la cabina.
- Tamaño, contraste y legibilidad de números y símbolos.
- Identificación clara de funciones como apertura de puertas, alarma y comunicación.
- Retroalimentación visual, audible o táctil al registrar una orden.
- Diferenciación de controles críticos frente a opciones de información.
- Operación prevista en condiciones de luz reducida o alto ruido.
- Requisitos aplicables al inmueble, contrato y autoridad competente.
Los controles de emergencia, alarma y comunicación no deben quedar ocultos dentro de menús, depender exclusivamente de una pantalla ni perderse por una falla no crítica de la interfaz. El diseño final debe revisarse contra los requisitos aplicables del equipo y del inmueble, incluidos los criterios de seguridad y accesibilidad que correspondan en México.
También hay que prever qué sucede durante una falla del panel. Dependiendo de la arquitectura, puede requerirse una botonera física independiente, controles cableados de respaldo o un modo de operación definido por el controlador. Esta decisión debe tomarse durante la ingeniería de modernización, no después de instalar el acabado de cabina.
Planeación de retrofit y modernización
La modernización de un panel táctil funciona mejor cuando se trata como un proyecto de integración. Una visita de levantamiento y una lista de compatibilidad reducen retrabajos en cabina y tiempos fuera de servicio.
Levantamiento previo
Documente el equipo instalado antes de pedir componentes:
- Registre marca, modelo y datos del controlador.
- Fotografie por ambos lados el panel existente, sus tarjetas y sus conectores.
- Anote el número de paradas, nomenclatura de pisos y funciones disponibles.
- Mida el corte del frente, ubicación de tornillos, profundidad y espacio detrás de la botonera.
- Identifique el estado del cable viajero y los conectores de cabina.
- Revise si existen elementos separados para indicador, alarma, intercomunicación y apertura de puertas.
- Confirme las exigencias de accesibilidad, seguridad y acabados del proyecto.
Selección del alcance
Un reemplazo directo suele ser menos complejo cuando se mantiene la misma familia de controlador y la señalización existente. En cambio, integrar una pantalla, controles de acceso, nueva lógica de destino o una botonera completamente digital puede requerir placas adicionales, actualización de software, cambios de cableado y pruebas más extensas.
No compre un panel basándose únicamente en el número de niveles. Dos edificios de diez pisos pueden requerir configuraciones muy distintas por sus sótanos, niveles de transferencia, acceso con llave, funciones de carga o identificadores de piso.
Errores de planeación que conviene evitar
- Pedir un frente nuevo sin validar la electrónica detrás de él.
- Ignorar la profundidad disponible dentro de la botonera.
- Reutilizar arneses deteriorados o sin identificar.
- Confundir una pantalla de posición con una interfaz de selección compatible.
- Omitir la programación y asumir que el panel funcionará al conectarlo.
- Instalar el conjunto final sin probar antes cada función en condiciones controladas.
- No mantener una ruta clara de servicio para futuras refacciones.
Kelevator suministra refacciones multi-marca para importadores B2B, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una compra técnica, la información de identificación del equipo y la compatibilidad comprobada son más útiles que una descripción genérica del panel deseado.
Pruebas después de la instalación
Las pruebas deben confirmar tanto la interacción del usuario como la respuesta del sistema. Realícelas con procedimientos seguros y por personal calificado, conforme a la configuración del elevador y los requisitos aplicables.
Use una lista de verificación que incluya:
- Encendido estable del panel y de los indicadores.
- Respuesta correcta de cada piso y función.
- Correspondencia entre etiqueta, icono y señal enviada al controlador.
- Confirmación visual o sonora de una selección.
- Operación de apertura de puertas y demás controles disponibles.
- Lectura correcta de posición y dirección, si hay pantalla.
- Comportamiento ante reinicio de alimentación.
- Comunicación sin errores intermitentes durante recorridos repetidos.
- Integridad de conectores, fijaciones, sellos y cableado móvil.
- Funciones de emergencia y respaldo previstas para el equipo.
- Limpieza final sin residuos que afecten la sensibilidad táctil.
Registre los resultados, la versión de configuración si aplica y los números de parte instalados. Esta información simplifica futuras intervenciones y permite distinguir una falla de interfaz de un problema del controlador o de la instalación.
Preguntas frecuentes
¿Un panel táctil sirve para cualquier controlador de elevador?
No. Debe ser compatible con la alimentación, señales, conectores, protocolo de comunicación y programación del controlador. Un tamaño físico similar no confirma compatibilidad eléctrica ni funcional.
¿Es posible cambiar sólo botones mecánicos por botones táctiles?
En algunos equipos sí, pero puede requerir una placa de interfaz, cambios de cableado o configuración del controlador. Primero confirme cómo trabajan las entradas de llamada y las funciones auxiliares de la botonera actual.
¿Por qué un panel táctil falla con humedad o suciedad?
La contaminación sobre la superficie, la entrada de humedad por los bordes o problemas de puesta a tierra pueden alterar la detección, especialmente en tecnologías capacitivas. La revisión debe incluir limpieza apropiada, sellado, conectores y alimentación.
¿Una pantalla táctil reemplaza los controles de emergencia?
No debe asumirse. Las funciones de emergencia y comunicación requieren una solución adecuada para la arquitectura del elevador y los requisitos aplicables. Deben mantenerse accesibles y operativas según el diseño aprobado.
Antes de actualizar un panel táctil, reúna el número de parte, fotos de conexiones, datos del controlador, diagrama disponible y funciones requeridas. Con esa información podrá comparar opciones de refacción o modernización con un criterio técnico, evitando instalar una interfaz que sólo encaje en la cabina pero no funcione correctamente con el elevador.
