Las tarjetas de fuente de alimentación conmutada son piezas críticas para la estabilidad electrónica de un elevador. Su función principal es transformar y regular la energía que reciben los circuitos de control, sensores, módulos de puerta, tarjetas lógicas y sistemas auxiliares. Cuando esta tarjeta trabaja dentro de sus parámetros, el elevador mantiene comunicación estable entre placas, arranque predecible y respuesta consistente de los periféricos. Cuando falla, aparecen reinicios, errores intermitentes, caídas de tensión y comportamientos difíciles de diagnosticar.
En el mercado mexicano, donde conviven equipos instalados en Ciudad de México, Monterrey, Guadalajara, Querétaro, Puebla, Tijuana, León, Mérida y zonas turísticas como Cancún y Los Cabos, la necesidad de conseguir repuestos compatibles y bien protegidos durante el traslado es cada vez más importante. Muchas empresas de mantenimiento enfrentan el mismo problema: un elevador se detiene por una fuente inestable y la reposición no puede esperar semanas. Por eso, seleccionar una tarjeta correcta, verificar salidas de voltaje y mantener inventario estratégico se ha vuelto una práctica operativa clave.
Si busca una solución para sustitución o respaldo, conviene revisar con cuidado el modelo, el rango de salida, el entorno de instalación y la compatibilidad con la arquitectura del control. En aplicaciones Hitachi y configuraciones relacionadas, es útil validar referencias como la tarjeta de fuente conmutada AVR HGE MCA para elevador, además de opciones generales de reemplazo como la fuente conmutada para accesorios y refacciones de elevador. Para casos donde se necesita confirmar salidas específicas, también puede resultar relevante la tarjeta AVR de 24V y 51V para elevadores Hitachi.
Esta guía explica dónde se usan estas tarjetas, cómo revisar compatibilidad AVR HGE MCA, qué mediciones hacer antes de energizar, cuáles son los síntomas típicos de falla, cómo protegerlas en envío nacional e internacional, y qué estrategia conviene a empresas de servicio que necesitan reducir tiempos de paro. También incorpora una lectura del mercado mexicano, tendencias hacia 2026 y criterios prácticos de compra para administradores de edificios, distribuidores y contratistas de modernización.

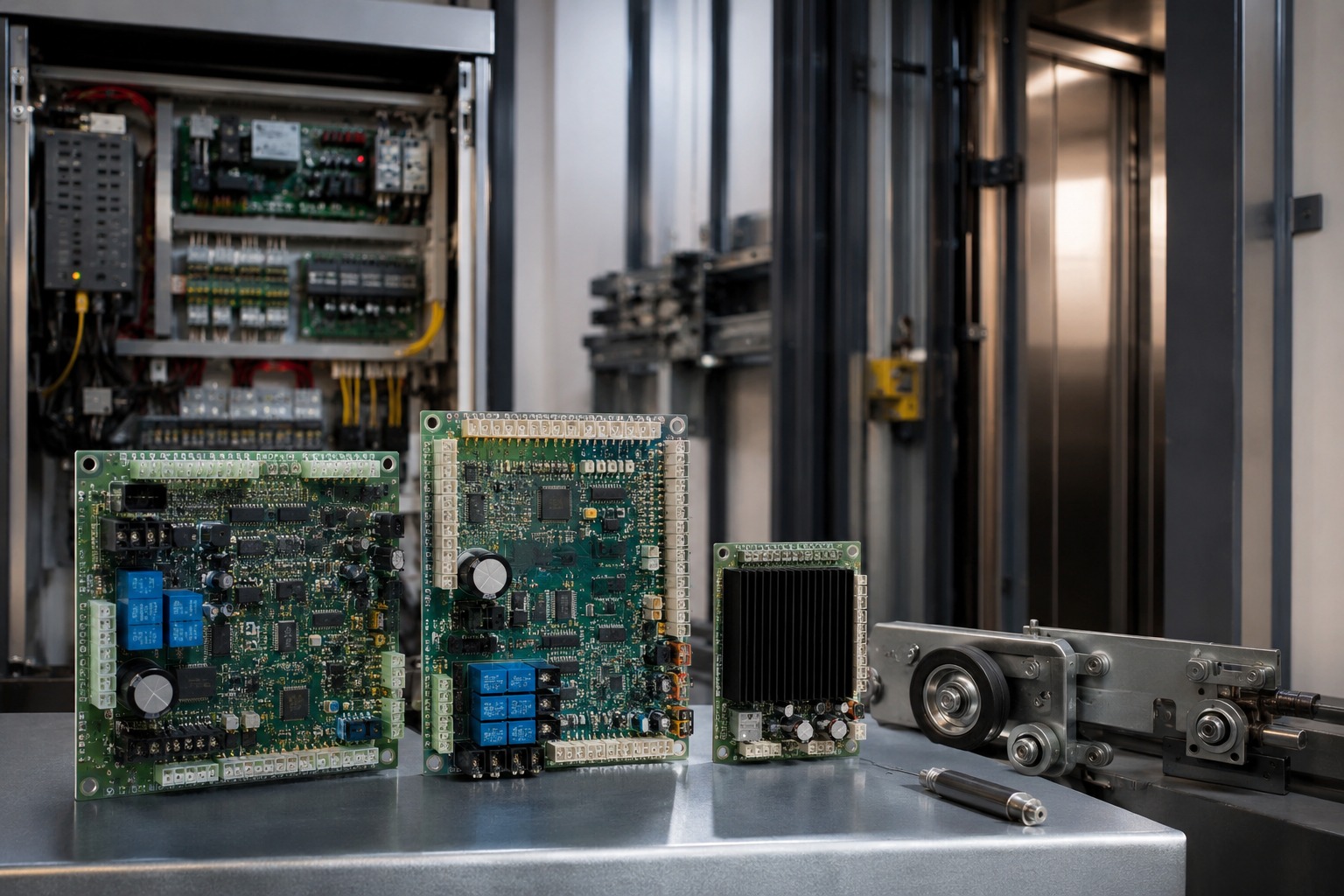

Dónde se utilizan las tarjetas de fuente conmutada
Las tarjetas de fuente conmutada se emplean en múltiples puntos de la electrónica del elevador. Aunque muchas veces se asocian solo con la placa principal de control, en realidad su presencia puede extenderse a módulos de maniobra, interfaces de comunicación, tarjetas de piso, operadores de puertas, sistemas de intercomunicación, paneles COP, detectores, sensores de nivelación y algunas etapas auxiliares del variador o del circuito de señal.
En elevadores de pasajeros instalados en torres corporativas de Santa Fe, Polanco, Monterrey Centro o Guadalajara, la fuente estable es indispensable porque los ciclos de operación son intensivos. En hospitales de Ciudad de México o Puebla, la prioridad es la continuidad y la precisión, ya que cualquier inestabilidad puede afectar la disponibilidad del equipo. En hoteles de Cancún, Riviera Maya o Puerto Vallarta, donde el ambiente puede ser húmedo y el uso fluctúa con temporadas altas, la calidad de regulación y la protección del ensamble son todavía más importantes.
También se usan en elevadores de carga, montacargas para edificios industriales, sistemas en plazas comerciales, residenciales verticales y modernizaciones donde se conserva parte del sistema original, pero se sustituyen componentes electrónicos específicos para extender la vida útil del equipo.
| Aplicación | Ubicación típica | Función eléctrica | Impacto de una falla | Prioridad de reemplazo | Observación práctica |
|---|---|---|---|---|---|
| Tarjeta principal de control | Gabinete de maniobra | Alimentar lógica y comunicación | Paro total o reinicios | Muy alta | Validar modelo exacto y voltajes |
| Operador de puertas | Cabina o dintel | Soporte a circuitos del motor y sensores | Puertas que no abren o no cierran | Alta | Revisar picos por bloqueo mecánico |
| Panel COP | Interior de cabina | Alimentar botones, display e interfaz | Fallas de comando de cabina | Media | Comprobar conectores y humedad |
| Intercomunicador | Cabina y cuarto de máquinas | Estabilidad de voz y señal | Pérdida de comunicación | Media | Importante en edificios de alta ocupación |
| Sensores y detectores | Pozo, puertas, cabina | Suministro regulado a periféricos | Alarmas falsas o lectura errática | Alta | Confirmar caída de tensión bajo carga |
| Tarjetas auxiliares de piso | Descansos y registros | Señalización y comunicación | Indicadores apagados o sin respuesta | Media | Importa la compatibilidad del bus |
La tabla anterior muestra por qué la fuente conmutada no debe verse como un componente genérico sin validación. La ubicación, el tipo de carga y la sensibilidad del circuito definen el nivel de criticidad. En México, donde muchos edificios mezclan equipos antiguos con actualizaciones parciales, es frecuente que una fuente aparentemente parecida no entregue el mismo comportamiento bajo carga real.
Compatibilidad de la tarjeta AVR HGE MCA
La compatibilidad de una tarjeta AVR HGE MCA debe analizarse en varios niveles: referencia de modelo, voltajes de entrada y salida, disposición física de conectores, lógica de control asociada, fijaciones mecánicas y condiciones del entorno. No basta con que la tarjeta “se parezca” a la original. Una tarjeta de reemplazo para elevador debe corresponder a la arquitectura específica del sistema en campo.
Cuando una empresa de mantenimiento en México recibe una solicitud urgente desde Toluca, Querétaro o Monterrey, a menudo el primer impulso es comparar fotos por mensajería. Eso ayuda, pero no reemplaza la validación técnica. Se recomienda confirmar el número de parte impreso, la revisión del tablero, el voltaje nominal de salida, la secuencia de terminales y si existe relación con otros módulos conectados, especialmente cuando se trata de configuraciones Hitachi o modernizaciones híbridas.
En nuestra experiencia como proveedor especializado en partes para elevadores, el proceso de compatibilidad más seguro combina tres capacidades. En la parte tecnológica, se hace cotejo de modelo, fotografías de detalle, etiquetas, conectores y parámetros eléctricos. En la parte de fabricación, se controla la consistencia del producto y la inspección dimensional del ensamble. En la parte de servicio, se responde con rapidez para reducir el tiempo de paro y orientar al cliente sobre la referencia más adecuada.
| Criterio de compatibilidad | Qué revisar | Riesgo si no se valida | Método recomendado | Nivel de criticidad | Consejo para México |
|---|---|---|---|---|---|
| Número de parte | Etiqueta y serigrafía | Instalación de modelo incorrecto | Comparar foto y código | Muy alto | Solicitar imagen nítida antes del embarque |
| Voltaje de entrada | Rango aceptado | Daño inmediato o inestabilidad | Ver ficha y placa | Muy alto | Considerar variaciones de red local |
| Voltaje de salida | 24V, 51V u otros | Falla de periféricos | Medición sin carga y con carga | Muy alto | Usar multímetro calibrado |
| Conectores | Posición y pinout | Conexión cruzada | Revisar fotografía frontal y posterior | Alto | Etiquetar cables antes de retirar |
| Dimensiones y fijación | Orificios y separación | No monta correctamente | Medir tablero retirado | Medio | Importante en modernizaciones |
| Entorno de trabajo | Humedad, polvo, calor | Vida útil reducida | Inspección del gabinete | Alto | Clave en costas como Veracruz y Cancún |
La explicación de esta tabla es simple: la compatibilidad real se confirma cuando coinciden datos eléctricos, mecánicos y funcionales. Un error en cualquiera de esos puntos puede generar una reposición aparentemente exitosa que termina en falla intermitente. Para evitarlo, muchas cuadrillas en México ya trabajan con checklist de precompra y con fotos detalladas tomadas en sitio.
La tendencia anterior refleja un crecimiento razonable de la demanda de tarjetas de fuente para elevadores en México, impulsado por modernizaciones, mayor densidad urbana y necesidad de reducir tiempos de inactividad. Hacia 2026, el mercado apunta a compras más técnicas, con mayor atención a trazabilidad, calidad de empaque y disponibilidad inmediata.

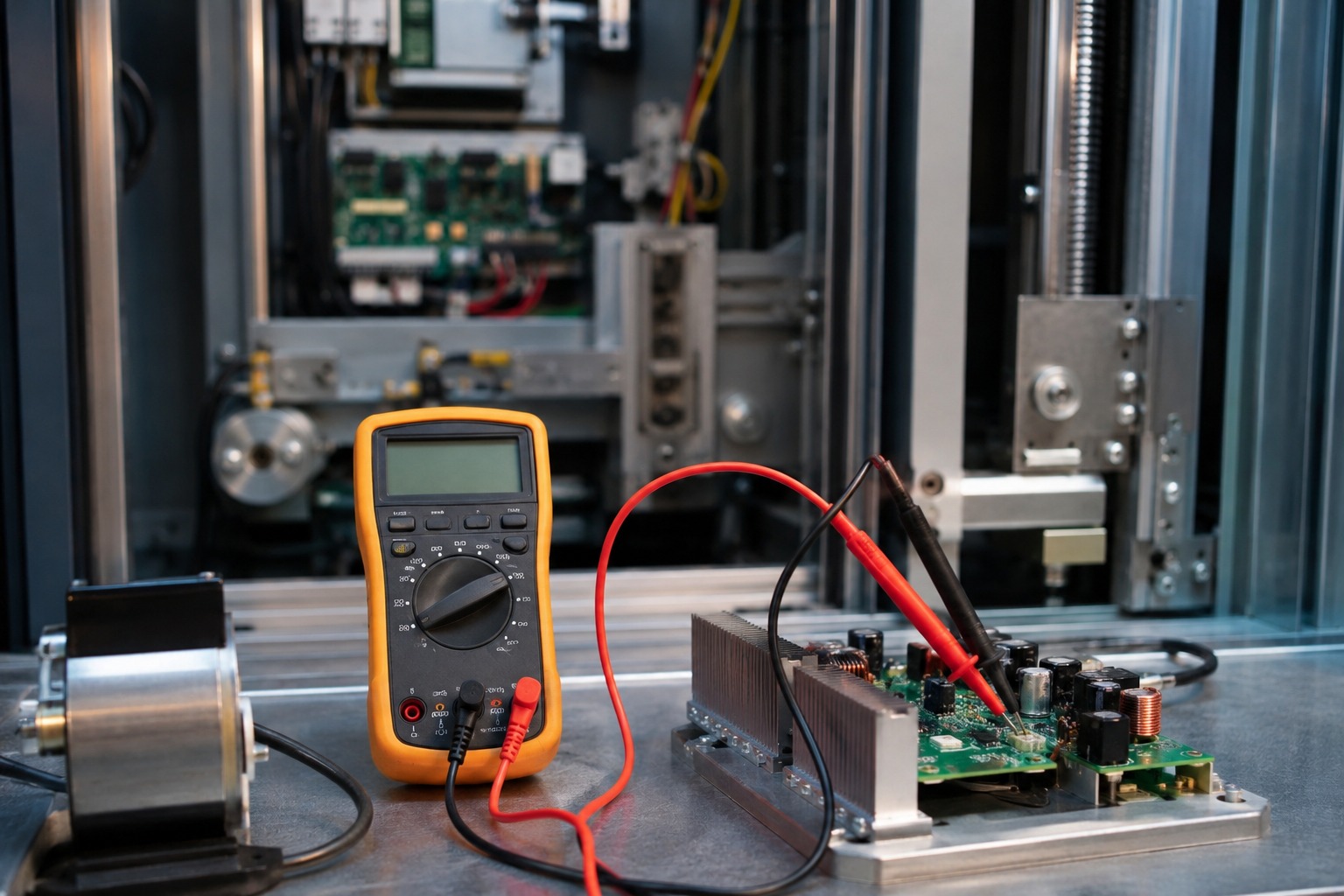

Verificación de salida de voltaje y revisión bajo carga
Antes de declarar buena una tarjeta de fuente conmutada, no basta con energizarla y confirmar que “enciende”. La revisión correcta debe considerar medición de entrada, salida sin carga, salida con carga, estabilidad durante varios minutos, temperatura de operación y comportamiento frente a consumos transitorios. En elevadores, muchos errores solo aparecen cuando el sistema entra en secuencia real de mando, por ejemplo al operar puertas, activar relés o comunicarse con otras placas.
La secuencia de revisión recomendada inicia con inspección visual: componentes inflados, olor a quemado, pista oscurecida, terminal suelta o soldadura dañada. Después se verifica el voltaje de entrada con condiciones seguras y procedimientos de bloqueo. Posteriormente se mide la salida nominal esperada; en algunos modelos pueden ser 24V, 51V u otras combinaciones. Por último, se conecta la carga o se valida en el conjunto real para detectar caídas de tensión fuera de tolerancia.
En ciudades industriales como Monterrey, Saltillo y Querétaro, donde algunos elevadores operan en edificios logísticos o plantas de manufactura, la revisión bajo carga es indispensable porque el ruido eléctrico del entorno puede afectar el comportamiento del circuito. En zonas costeras, además, la corrosión puede provocar falsos diagnósticos al aumentar resistencia de terminales.
| Paso de revisión | Herramienta | Valor esperado | Señal de alerta | Acción inmediata | Resultado útil |
|---|---|---|---|---|---|
| Inspección visual | Lámpara y lupa | Sin daño físico visible | Capacitor abultado | No energizar | Evita daño adicional |
| Medición de entrada | Multímetro | Dentro del rango del equipo | Tensión inestable | Revisar red y protección | Diferencia problema de red y de tarjeta |
| Salida sin carga | Multímetro | Voltaje nominal estable | Valor bajo o fluctuante | Reemplazar o aislar falla | Primer filtro funcional |
| Salida con carga | Multímetro o pinza | Caída mínima aceptable | Descenso fuerte de voltaje | Analizar consumo del circuito | Detecta debilidad real |
| Prueba térmica | Termómetro infrarrojo | Temperatura normal | Calentamiento rápido | Retirar de operación | Anticipa falla progresiva |
| Estabilidad temporal | Monitoreo 10 a 20 min | Sin reinicios ni oscilación | Intermitencia | Revisar componentes internos | Confirma desempeño sostenido |
La utilidad de esta tabla está en separar una simple verificación visual de un diagnóstico operativo. Muchas tarjetas muestran voltaje nominal en vacío, pero fallan cuando el operador de puertas demanda corriente o cuando el tablero completo entra en servicio. Para el técnico, la prueba bajo carga es la diferencia entre un reemplazo correcto y una segunda visita costosa.
Señales comunes de falla en una tarjeta de potencia
Los síntomas de una fuente conmutada defectuosa no siempre son evidentes. En algunos casos el elevador queda completamente fuera de servicio; en otros, el fallo es intermitente y se confunde con errores de sensores, problemas de puerta o fallas de comunicación. Identificar las señales comunes ayuda a reducir el tiempo de diagnóstico.
Entre los signos más frecuentes se encuentran los reinicios del controlador, displays que parpadean, puertas que dejan de responder sin causa mecánica aparente, ruidos anormales en la tarjeta, olor a componente recalentado, fusibles que se abren repetidamente y mediciones de salida por debajo del valor nominal. También puede aparecer una falla que solo se presenta en ciertas horas del día, especialmente cuando el gabinete toma temperatura o la red del edificio sufre variaciones.
En México, esto se observa con frecuencia en edificios antiguos del centro de Ciudad de México y Guadalajara, donde las instalaciones eléctricas pueden haber sido modificadas con el tiempo. En zonas industriales o comerciales, la presencia de otras cargas eléctricas cercanas puede contribuir a diagnósticos más complejos.
| Síntoma | Posible causa en la fuente | Frecuencia en campo | Gravedad | Qué revisar primero | Decisión técnica |
|---|---|---|---|---|---|
| Reinicio del sistema | Caída momentánea de salida | Alta | Alta | Voltaje bajo carga | Probar reemplazo compatible |
| Display inestable | Filtrado deficiente | Media | Media | Capacitores y conectores | Revisar integridad del ensamble |
| Puertas erráticas | Alimentación insuficiente | Alta | Alta | Salida hacia operador | Corregir antes de dañar otros módulos |
| Olor a quemado | Sobrecalentamiento interno | Media | Muy alta | Inspección física completa | Retirar de servicio |
| Fusible abierto | Corto interno o sobrecorriente | Media | Muy alta | Aislar cargas conectadas | No reenergizar sin análisis |
| Falla intermitente por temperatura | Componente degradado | Media | Alta | Prueba térmica | Programar sustitución inmediata |
Esta tabla ayuda a relacionar cada síntoma con una posible causa y con una acción concreta. En mantenimiento real, el ahorro de tiempo viene de identificar la probabilidad más alta antes de desmontar múltiples módulos sanos. Una tarjeta de fuente inestable puede simular fallas en otros componentes, por lo que siempre conviene validar alimentación antes de sustituir sensores, botoneras o placas de interfaz.
La gráfica de barras muestra que el segmento comercial e industrial suele concentrar una demanda elevada de repuestos por intensidad de uso y exigencia operativa. El sector residencial también crece por el aumento de desarrollos verticales en zonas urbanas del país.
Cómo proteger las tarjetas durante el envío
Una tarjeta correctamente seleccionada puede dañarse si el embalaje no es el adecuado. Esto es especialmente relevante para envíos hacia México, tanto por transporte aéreo como por rutas terrestres desde nodos logísticos y puertos como Manzanillo, Veracruz, Lázaro Cárdenas, Altamira y el aeropuerto de Ciudad de México. Vibración, humedad, descarga electrostática y presión sobre conectores son riesgos reales durante la cadena de suministro.
La protección ideal incluye bolsa antiestática, inmovilización del componente, acolchado resistente a impacto, caja rígida y etiquetado claro. Cuando el envío es para cuadrillas de servicio que atenderán urgencias en Monterrey, Mérida o Tijuana, también importa que el empaque permita identificar rápido el modelo sin manipulación excesiva. En modernizaciones, donde se piden varias tarjetas a la vez, debe haber separación por pieza y por referencia.
Nuestra práctica de fabricación y abastecimiento prioriza empaque protector, inspección antes del despacho y revisión de etiquetado para ayudar a que la tarjeta llegue lista para instalación. Esto forma parte de una capacidad de manufactura orientada a consistencia física, así como de una capacidad de servicio enfocada en reducir errores de campo y devoluciones por daño en tránsito.
| Riesgo logístico | Daño posible | Medida de protección | Nivel recomendado | Aplicación típica | Beneficio |
|---|---|---|---|---|---|
| Electricidad estática | Daño en componentes sensibles | Bolsa antiestática | Obligatorio | Todo envío electrónico | Reduce falla invisible |
| Golpe mecánico | Conectores doblados | Espuma de alta densidad | Alto | Mensajería terrestre | Evita roturas en terminales |
| Humedad | Corrosión temprana | Sellado y desecante | Alto | Costas y temporada de lluvias | Protege almacenamiento |
| Compresión | Flexión de la tarjeta | Caja rígida | Obligatorio | Consolidación de carga | Mantiene integridad física |
| Identificación errónea | Instalación del modelo equivocado | Etiqueta visible por referencia | Alto | Pedidos múltiples | Ahorra tiempo en sitio |
| Manipulación excesiva | Contaminación y daño accidental | Empaque por unidad | Medio | Stock de servicio | Facilita control interno |
La explicación es clara: proteger una tarjeta no solo evita daño visible. También preserva su fiabilidad eléctrica. En elevadores, una microfisura, un pin deformado o una descarga electrostática pueden transformarse en una falla intermitente días después de instalada.
Flujo de pruebas durante la instalación
La instalación de una nueva tarjeta de fuente conmutada debe seguir un flujo disciplinado. En mantenimiento de elevadores, improvisar es caro. Un proceso ordenado reduce riesgo de error, protege los demás módulos del sistema y documenta el resultado para futuras intervenciones.
El flujo comienza con bloqueo y seguridad eléctrica. Luego se registra la posición de cada conector, se toma fotografía del conjunto y se retira la tarjeta antigua. Antes de montar la nueva, se comparan físicamente ambas piezas. Después se instala, se verifican fijaciones y se energiza con monitoreo. Finalmente se revisa el elevador en secuencia operativa: arranque, señalización, comunicación, puerta, llamada y ciclo repetido.
En empresas de mantenimiento que atienden edificios en Ciudad de México, Zapopan o San Pedro Garza García, documentar el procedimiento mejora la trazabilidad y acelera diagnósticos futuros. Además, es una práctica valiosa cuando un edificio tiene varios equipos similares y se desea estandarizar repuestos.
| Etapa | Acción | Herramienta | Resultado esperado | Error común | Buenas prácticas |
|---|---|---|---|---|---|
| Seguridad inicial | Desenergizar y bloquear | EPP y candado | Área segura | Intervenir con tensión presente | Aplicar protocolo del sitio |
| Registro previo | Tomar fotos y etiquetar cables | Celular y etiquetas | Referencia visual completa | Conectores invertidos | Guardar evidencia por equipo |
| Comparación | Verificar modelo y terminales | Lista técnica | Compatibilidad confirmada | Asumir equivalencia por apariencia | Revisar código y voltajes |
| Montaje | Fijar la tarjeta | Herramienta manual | Instalación firme | Dejar tensión mecánica | No forzar conectores |
| Energización | Medir entrada y salida | Multímetro | Valores estables | No probar bajo carga | Medir varios ciclos |
| Prueba funcional | Operar elevador | Bitácora | Funcionamiento normal | Cerrar trabajo sin ciclo completo | Validar puerta, viajes y señalización |
La tabla resume un flujo de instalación que puede adaptarse tanto a mantenimiento correctivo como preventivo. Su valor está en que convierte un cambio de tarjeta en una intervención controlada, no en una prueba y error.
La tendencia de área indica un cambio del mercado: ya no se compra solo por precio o apariencia. Cada vez más empresas en México priorizan compatibilidad comprobable, trazabilidad de modelo, inspección de calidad y embalaje seguro. Ese cambio seguirá fortaleciéndose hacia 2026.
Abasto de tarjetas de potencia para equipos de servicio
Para una empresa de mantenimiento, tener inventario inteligente de tarjetas de fuente conmutada puede marcar la diferencia entre resolver en horas o perder un contrato por tiempos de respuesta lentos. No se trata de almacenar cualquier tarjeta, sino de identificar los modelos con mayor rotación, los equipos instalados por zona, los tiempos de importación y la criticidad operativa de cada cliente.
En mercados urbanos como Ciudad de México y Monterrey conviene segmentar stock por marca, tensión de salida y tipo de aplicación. En zonas con más dispersión geográfica, como el sureste o el noroeste, puede ser útil tener inventario regional o acuerdos de entrega rápida. Los administradores de edificios premium, hospitales y hoteles suelen valorar mucho la capacidad del proveedor para apoyar con coincidencia de modelo y despacho ágil.
Nuestra forma de apoyo a clientes se distribuye en tres frentes. Desde la capacidad tecnológica, ayudamos a confirmar modelos mediante datos de placa, imágenes y parámetros. Desde la capacidad de fabricación, mantenemos control de calidad estable y revisión cuidadosa antes de salida. Desde la capacidad de servicio, respondemos con seguimiento rápido, empaque protector y orientación para reposición compatible, lo que ayuda a reducir inactividad del elevador.
Para decidir qué stock mantener, conviene analizar historial de fallas, antigüedad de la base instalada, clima local, sensibilidad del cliente y tiempos logísticos. Un operador de servicio en Querétaro no tendrá la misma necesidad que uno en Cancún, donde la humedad puede acelerar degradación de ciertos componentes.
La comparación muestra por qué un proveedor especializado suele aportar más valor que una compra genérica. Aunque a veces el componente parezca similar, la diferencia real está en la coincidencia de modelo, el control de calidad, la protección en tránsito y el soporte para instalación segura.
En cuanto a mercado, México seguirá viendo crecimiento en reposición electrónica por tres motivos principales: modernización de edificios de media edad, expansión de inmuebles verticales y mayor exigencia de continuidad operativa en hospitales, hoteles y centros logísticos. Hacia 2026, también influirán tres tendencias. La primera es tecnológica: más sistemas incorporarán monitoreo remoto y diagnósticos preventivos, elevando la importancia de fuentes estables. La segunda es regulatoria: mayor atención al mantenimiento documentado y a la seguridad de los sistemas electromecánicos. La tercera es de sostenibilidad: las empresas buscarán refacciones durables, menos sustituciones repetitivas y logística eficiente para reducir desperdicio y tiempos muertos.
Desde el punto de vista de compra, esto implica seleccionar tarjetas con especificación clara, historial de compatibilidad y empaque correcto. También conviene trabajar con proveedores que comprendan la operación diaria del mantenimiento de elevadores, no solo la venta de una pieza aislada.
Preguntas frecuentes sobre tarjetas de fuente de alimentación conmutada
¿Una tarjeta de fuente conmutada puede causar fallas de puerta aunque el problema parezca mecánico?
Sí. Si el operador de puertas no recibe alimentación estable, puede mostrar apertura lenta, cierres incompletos o respuesta errática. Antes de cambiar motor o sensores, revise el voltaje de salida bajo carga.
¿Cómo confirmar si una AVR HGE MCA es compatible con mi elevador?
Debe validar número de parte, voltajes de entrada y salida, disposición de conectores, dimensiones y relación con la tarjeta de control donde trabaja. Fotos claras del tablero y de la etiqueta ayudan a confirmar coincidencia.
¿Qué salida debo revisar primero?
La salida principal nominal especificada para el circuito, por ejemplo 24V o 51V según el modelo. Lo ideal es medir tanto en vacío como durante operación real del equipo.
¿Se puede reutilizar una tarjeta que ya mostró calentamiento excesivo?
No es recomendable en sistemas críticos. Aunque vuelva a energizar, un sobrecalentamiento puede indicar degradación interna que genere fallas intermitentes o daño a otras placas.
¿Qué tan importante es el empaque antiestático?
Es muy importante. Protege componentes sensibles durante transporte y almacenamiento. En envíos a larga distancia o con cambios de humedad y temperatura, esta protección debe considerarse básica.
¿Conviene tener stock de tarjetas de potencia?
Sí, especialmente para empresas de mantenimiento con contratos de respuesta rápida. La clave es definir inventario por rotación, marca instalada, criticidad del cliente y tiempo de reposición.
¿Qué industrias demandan más estos repuestos en México?
Comercial, industrial, residencial vertical, hotelero y hospitalario. Cada sector tiene prioridades distintas, pero todos dependen de continuidad y seguridad.
¿Cómo reducir errores al instalar una tarjeta nueva?
Aplique un flujo fijo: bloqueo eléctrico, registro fotográfico, etiquetado de conectores, comparación del modelo, montaje, medición de salida y prueba funcional completa del elevador.
¿Por qué una fuente parece buena en banco, pero falla en campo?
Porque en banco puede no estar sometida a la carga real ni a las condiciones de temperatura, vibración y ruido eléctrico presentes en el elevador. Por eso se requiere prueba bajo carga.
¿Qué debo pedir al proveedor antes de comprar?
Confirmación de modelo, datos eléctricos, fotografías, revisión de calidad, empaque protector y apoyo para coincidencia con la aplicación real. Si la operación es crítica, también conviene revisar disponibilidad y tiempo de despacho.
En conclusión, las tarjetas de fuente conmutada sostienen la confiabilidad de los circuitos electrónicos del elevador y merecen una evaluación técnica completa. En México, donde la continuidad del servicio es prioritaria para empresas de mantenimiento, administradores de inmuebles, distribuidores y contratistas de modernización, la mejor decisión combina compatibilidad precisa, verificación de voltaje, control de calidad, protección en envío y soporte ágil. Con este enfoque, es posible reducir tiempos de paro, evitar sustituciones incorrectas y mantener la operación segura de los equipos en todo tipo de edificios.
