Un sistema de intercomunicación para elevador permite que una persona dentro de la cabina pida ayuda y mantenga una conversación con personal designado fuera del equipo. Para que cumpla su función, no basta con que el teléfono de cabina encienda: la ruta de audio, la alimentación, el destino de la llamada y el respaldo ante una falla eléctrica deben revisarse como un conjunto.
Los elevator intercom systems pueden ser muy sencillos, con comunicación entre cabina y cuarto de máquinas, o integrar varios puntos, como recepción, vigilancia y una estación de monitoreo. Al reemplazar o modernizar uno, la prioridad es conservar una comunicación bidireccional clara y verificar la compatibilidad eléctrica, física y de señal antes de pedir componentes.
Qué hace un sistema de intercomunicación para elevador
El intercomunicador es el canal de comunicación de emergencia del elevador. Generalmente se acciona desde un botón identificado en la botonera de cabina; al oprimirlo, debe establecerse una conversación con una persona o puesto definido por la operación del inmueble.
Según el diseño instalado, el sistema puede realizar una o varias de estas funciones:
- Comunicar la cabina con el cuarto de máquinas.
- Comunicar la cabina con una caseta de vigilancia, recepción o centro de control.
- Permitir que el personal en cuarto de máquinas hable con la cabina durante mantenimiento.
- Llamar a más de un destino de manera secuencial o simultánea.
- Mantener la capacidad de llamada durante una interrupción de la alimentación principal, cuando existe respaldo previsto para ello.
- Identificar el origen de la llamada cuando una instalación atiende varios elevadores.
No debe confundirse con una alarma acústica. La alarma avisa que hay una situación que requiere atención; el intercomunicador permite intercambiar información. En una falla, saber si hay pasajeros, cuál es su condición y en qué cabina se encuentran ayuda a que el personal tome decisiones operativas adecuadas.
La comunicación de emergencia tampoco sustituye los procedimientos de rescate, los dispositivos de seguridad del elevador ni el mantenimiento preventivo. Es una parte del sistema de atención, por lo que el destino de la llamada debe estar definido y atendido de forma realista durante los periodos de operación del edificio.
Configuraciones de dos vías y de múltiples estaciones
La configuración adecuada depende de la cantidad de elevadores, la distribución del inmueble, el horario de atención y quién responderá las llamadas. Antes de comparar equipos, conviene dibujar el recorrido completo: cabina, cable viajero, controlador, fuente de alimentación, cableado fijo y estaciones receptoras.
| Configuración | Cómo opera | Uso habitual | Ventaja principal | Punto a confirmar |
|---|---|---|---|---|
| Dos vías punto a punto | Cabina y una estación fija se comunican directamente | Un elevador con atención local | Arquitectura simple | Que la estación receptora esté disponible cuando pueda requerirse |
| Cabina a cuarto de máquinas | La llamada termina en una estación junto al controlador | Mantenimiento y diagnóstico local | Facilita coordinación técnica | No garantiza atención si el cuarto está desocupado |
| Cabina a vigilancia o recepción | La llamada llega a un puesto operativo del inmueble | Edificios con personal permanente | Acerca la atención al usuario | Cobertura de turnos, ruido ambiental y capacitación |
| Multicabina a una central | Varias cabinas comparten un punto de recepción | Torres, conjuntos o inmuebles con varios equipos | Centraliza la operación | Identificación inequívoca de elevador y priorización de llamadas |
| Con destinos escalonados | Si no hay respuesta, se intenta otro destino | Sitios con horarios variables | Reduce llamadas sin atender | Lógica de reintento, tiempos y configuración verificables |
| Integrado a una plataforma de monitoreo | El evento se canaliza mediante una interfaz del sistema | Operaciones con supervisión remota | Puede concentrar eventos y comunicación | Protocolo, red, alimentación y mantenimiento de la plataforma |
Una instalación de dos vías puede ser suficiente si la persona que atiende está siempre en la estación remota. Sin embargo, un sistema aparentemente simple pierde utilidad si la estación está en un cuarto cerrado, si el personal no oye el timbre o si no existe cobertura fuera de horario.
En una configuración de múltiples estaciones, determine si todas reciben la llamada al mismo tiempo o si existe un orden de llamada. También confirme qué ocurre cuando una estación está ocupada, desconectada o sin energía. Estas decisiones deben documentarse para que mantenimiento, administración y seguridad conozcan el comportamiento esperado.

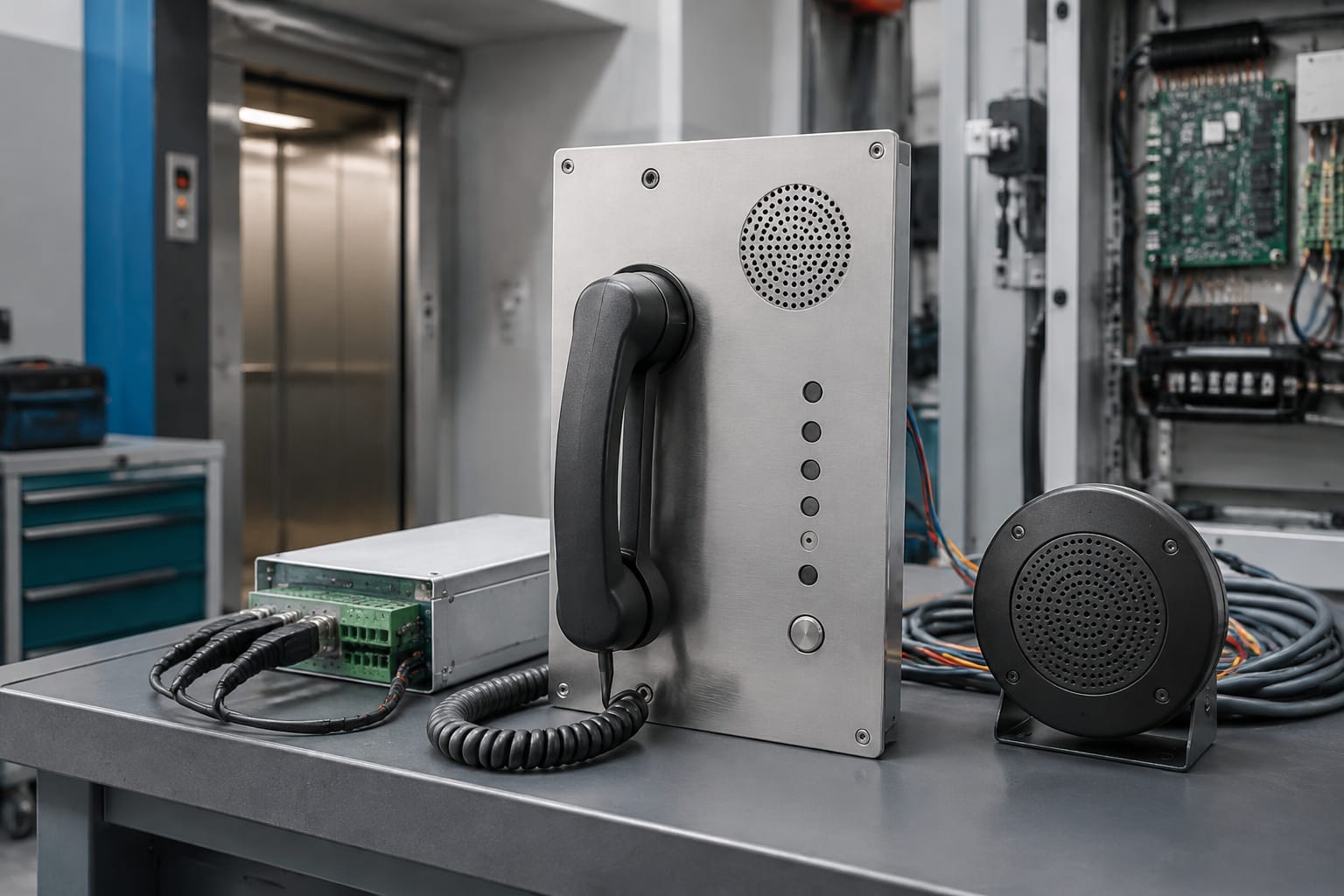

Estaciones de cabina, cuarto de máquinas y vigilancia
Cada estación tiene condiciones de instalación diferentes. No conviene seleccionar por apariencia o por el tipo de conector únicamente; la función, el ambiente y el sistema existente condicionan la compatibilidad.

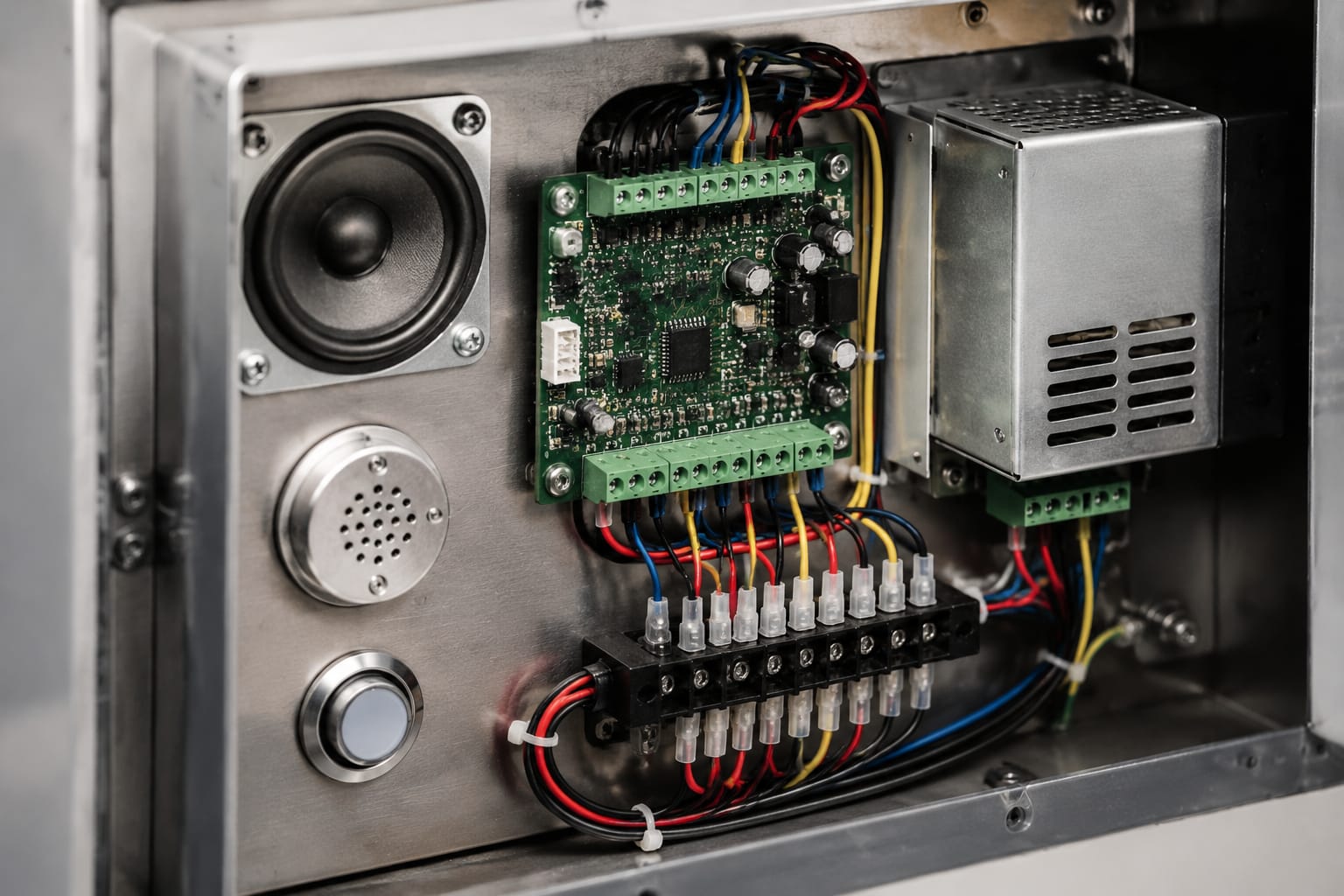

Estación de cabina
La estación de cabina suele incluir botón de llamada, micrófono, altavoz o auricular, y en algunos equipos indicadores visuales. Debe instalarse de forma accesible y soportar vibración, uso frecuente y limpieza ordinaria.
Para sustituir una estación de cabina, revise:
- Dimensiones del corte y patrón de fijación en la botonera.
- Tipo de pulsador, iluminación e indicadores existentes.
- Número de conductores disponibles en el cable viajero.
- Conector, polaridad y asignación de terminales.
- Impedancia o tipo de micrófono y altavoz, cuando el sistema no usa un módulo propietario.
- Compatibilidad con la tarjeta de interfaz o controlador de comunicación.
- Etiquetado de la llamada y visibilidad de los indicadores.
Un módulo que cabe físicamente en la botonera puede no ser compatible con la electrónica instalada. Cambiar una placa de cabina sin revisar la señal de llamada, el retorno de audio y la alimentación es una causa común de sustituciones fallidas.
Estación del cuarto de máquinas
La estación del cuarto de máquinas permite comunicación con la cabina durante inspecciones, diagnóstico y maniobras técnicas. Puede estar integrada al controlador, montada en pared o instalada en un gabinete auxiliar.
Aquí es importante definir si la estación funciona como destino principal de emergencia, estación técnica o ambas cosas. Si comparte espacio con maquinaria, considere el ruido de ventiladores, contactores y equipos auxiliares. Un altavoz con volumen insuficiente o un micrófono mal ubicado puede hacer que una instalación eléctricamente correcta sea poco útil en la práctica.
También debe verificarse la fuente de alimentación disponible, las tierras y la separación con circuitos de potencia. El tendido de comunicación no debe quedar expuesto a interferencias evitables ni a daños por puertas, tapas o labores de mantenimiento.
Estación de vigilancia, recepción o central
La estación remota debe colocarse donde alguien pueda contestar, escuchar y entender una llamada. Una recepción sin atención nocturna, por ejemplo, no debería ser el único destino si el inmueble opera fuera de ese horario.
Antes de elegir esta estación, confirme:
- Si el puesto tiene atención continua o sólo en ciertos turnos.
- Cómo se identificará la cabina que está llamando.
- Si habrá ruido que afecte al operador.
- Qué debe hacer el operador cuando recibe una llamada.
- Si la comunicación será por equipo dedicado, extensión telefónica, red o interfaz de monitoreo.
- Quién verificará periódicamente que el puesto sigue siendo alcanzable.
Para reemplazos de equipo de cabina, puede ser útil revisar las características de un intercomunicador telefónico para elevador frente al número de hilos, conectores y esquema de la instalación existente. La revisión documental y la inspección del equipo instalado siguen siendo necesarias para confirmar equivalencia.
Fuentes de alimentación y respaldo eléctrico
La fuente de alimentación suministra la tensión requerida por el intercomunicador, sus estaciones y, según el diseño, los módulos de control o señalización. No se debe asumir que la fuente del controlador sirve para cualquier sistema de comunicación: voltaje, corriente disponible, corriente directa o alterna, polaridad y comportamiento bajo falla pueden variar.
El respaldo eléctrico es especialmente relevante porque una persona puede necesitar comunicarse justamente cuando el elevador se detiene por pérdida de alimentación. Algunas arquitecturas usan baterías internas, otras una fuente dedicada con respaldo y otras dependen de un sistema externo. La capacidad real depende del consumo total, el estado de las baterías, el cargador y el tiempo que se espera mantener la función.
Revise estos puntos antes de conservar o reemplazar una fuente:
- Tensión nominal y rango permitido por cada estación y tarjeta.
- Corriente requerida en reposo, durante llamada y con indicadores activos.
- Capacidad del circuito existente y protección asociada.
- Tipo, antigüedad y condición de baterías o módulos de respaldo.
- Señalización de falla de fuente, batería baja o pérdida de alimentación.
- Tiempo de carga y comportamiento después de una descarga.
- Compatibilidad de conectores, terminales y dimensiones de montaje.
Una fuente de alimentación dedicada para intercomunicador debe compararse contra el voltaje, el esquema de respaldo y la interfaz especificados para el sistema que se va a atender; el nombre comercial o la marca del elevador por sí solos no prueban compatibilidad.
Nunca puentee una fuente averiada con una alimentación improvisada para dejar la comunicación “temporalmente” activa sin validar polaridad, protección y consumo. El resultado puede incluir daño a tarjetas, ruido en el audio, llamadas intermitentes o pérdida de servicio durante una falla de red.
Cableado e interfaces de comunicación
El cableado divide el sistema en dos entornos: el tramo móvil que acompaña a la cabina y el cableado fijo que va hacia el controlador, el cuarto de máquinas o la estación remota. El cable viajero es un punto crítico por el movimiento repetido y porque suele transportar varias señales.
Los sistemas de intercomunicación pueden utilizar pares dedicados para audio y llamada, circuitos de baja tensión, interfaces analógicas, extensiones telefónicas, comunicación digital o enlaces de red. No hay una equivalencia universal entre sistemas: que dos unidades tengan cuatro terminales no significa que compartan función, orden de terminales o protocolo.
Verificaciones de cableado antes de sustituir componentes
Prepare un registro de terminales y conductores antes de desconectar cualquier estación. Incluya identificación de colores, números de hilo, destino, tensión medida cuando corresponda y fotografías del estado inicial. Esto reduce errores al reinstalar y permite comparar diagramas.
Después, confirme:
- Continuidad de cada conductor entre sus extremos.
- Ausencia de cortos entre hilos y hacia tierra cuando aplique.
- Estado de terminales, conectores, empalmes y aislantes.
- Flexibilidad y desgaste del tramo correspondiente al cable viajero.
- Separación razonable respecto de conductores de potencia y fuentes de interferencia.
- Blindaje y conexión del blindaje, sólo si el diseño lo requiere.
- Correspondencia con el diagrama del controlador y de la estación.
Los problemas de audio no siempre se originan en el módulo telefónico. Un conductor fracturado de forma intermitente en el cable viajero, un borne flojo o una conexión equivocada después de una intervención pueden generar exactamente los mismos síntomas que una estación defectuosa.
Cuando el reemplazo se relaciona con un diseño específico de fabricante, una estación de intercomunicación para elevador Hitachi debe cotejarse con el número de parte, diagrama, conector y aplicación del equipo original. La identificación de marca no reemplaza esa validación.
Problemas de audio y calidad de llamada
Una llamada que conecta pero no permite conversación clara es una falla funcional. La prueba debe evaluar ambos sentidos: que la cabina escuche a la estación remota y que la estación remota escuche a la cabina.
| Síntoma | Causas posibles | Revisión inicial |
|---|---|---|
| No hay tono, timbre ni llamada | Falta de alimentación, botón abierto, cable interrumpido, destino fuera de servicio | Medir alimentación y revisar continuidad del circuito de llamada |
| Se oye de cabina a estación, pero no al revés | Micrófono, altavoz, conductor de retorno o configuración de canal | Probar cada sentido por separado y revisar terminales |
| Audio muy bajo | Volumen ajustado incorrectamente, transductor degradado, obstrucción, caída de tensión | Revisar niveles, limpieza, tensión bajo carga y ubicación |
| Zumbido o ruido constante | Interferencia, tierra deficiente, cableado junto a potencia, fuente inestable | Inspeccionar recorrido, blindaje según diseño y estabilidad de fuente |
| Audio entrecortado al mover la cabina | Hilo fatigado o terminal flojo en cable viajero | Revisar continuidad durante recorrido y puntos de flexión |
| Llamadas erráticas o activaciones falsas | Humedad, pulsador dañado, aislamiento deteriorado o interfaz defectuosa | Inspeccionar botonera, conexiones y señales de entrada |
Evite diagnosticar sólo por sustitución de piezas. Cambiar altavoces, micrófonos y tarjetas sin medir alimentación ni revisar el cableado puede aumentar el costo y ocultar la causa raíz. Tampoco ajuste el volumen al máximo como respuesta automática al ruido: puede introducir distorsión o acoplamiento acústico.
La inteligibilidad depende de más factores que el nivel de volumen. La ubicación del micrófono, las rejillas obstruidas, el eco dentro de la cabina, el ruido en cuarto de máquinas y el entorno de la estación receptora afectan el resultado. Las pruebas deben realizarse con la cabina detenida y en movimiento, pues algunas fallas aparecen únicamente durante el recorrido.
Planeación de reemplazo y modernización
Un reemplazo directo es viable sólo cuando la pieza nueva conserva la misma función, interfaz y condiciones de montaje que la original. Cuando alguna de estas variables cambia, el proyecto debe tratarse como una modernización parcial, no como un simple intercambio de componente.
Empiece por clasificar el alcance:
- Reposición equivalente: se conserva arquitectura, fuente, cableado e interfaces; se sustituye una parte compatible.
- Actualización de estaciones: se reemplazan cabina y puestos remotos, pero se conserva parte del cableado o del controlador.
- Cambio de arquitectura: se modifica el destino de llamadas, se agrega una central o se migra a otra interfaz.
- Modernización integral de comunicación: se reemplazan estaciones, fuente, cableado crítico, interfaz y lógica de atención.
Datos que deben reunirse antes de comprar
Una solicitud de cotización o de abastecimiento será más precisa con esta información:
- Marca, modelo y número de parte de las piezas existentes.
- Fotografías legibles de etiquetas, conectores, tarjetas y borneras.
- Diagrama eléctrico disponible y modificaciones previas conocidas.
- Número de elevadores que compartirán la comunicación.
- Lista de estaciones actuales y destinos requeridos.
- Tipo de cableado disponible, número de hilos libres y condición del cable viajero.
- Tensión de alimentación medida y características de la fuente existente.
- Medidas del frente, profundidad disponible y puntos de fijación.
- Requisito de respaldo, identificación de cabina y atención fuera de horario.
- Síntomas actuales y resultados de pruebas previas.
El error más frecuente es comprar por fotografía, por forma del auricular o por una coincidencia parcial de marca. En elevadores, los repuestos visualmente similares pueden diferir en pinout, señalización, tensión o protocolo. Otro error habitual es omitir la estación remota: una cabina nueva no resuelve el problema si el destino de la llamada sigue desconectado o no tiene cobertura.
Para importadores, distribuidores y equipos de compras, conviene separar la compatibilidad en tres niveles: identificación exacta de la pieza, sustitución funcional documentada y rediseño con componentes nuevos. Cada nivel requiere información y validación distintas. Kelevator suministra refacciones multimarcas para elevadores a compradores B2B; para comparar una opción, proporcione la identificación técnica y el contexto de instalación, no únicamente el nombre del elevador.
Pruebas funcionales y de llamada de emergencia
Las pruebas deben hacerse al terminar una instalación, después de cambios de cableado, tras sustituir la fuente o una estación, y como parte del programa de mantenimiento definido para el inmueble. El objetivo no es sólo comprobar que el botón activa una luz; es verificar una conversación bidireccional con el destino correcto y bajo condiciones representativas.
Use un procedimiento controlado para evitar alarmas o despachos innecesarios. Avise previamente al personal que recibe las llamadas y registre fecha, cabina, estaciones probadas, resultado, fallas encontradas y correcciones aplicadas.
Lista práctica de prueba
- Confirme que la estación receptora esté operativa y que el personal conozca la prueba.
- Verifique visualmente botonera, rejillas, auricular si existe, cableado accesible y fuente.
- Active la llamada desde cada cabina y confirme que llegue al destino previsto.
- Identifique sin ambigüedad qué cabina originó la llamada.
- Pruebe conversación de cabina a estación remota y de estación remota a cabina.
- Evalúe claridad, volumen, eco, ruido y retrasos que impidan entender mensajes.
- Repita la prueba con la cabina en distintos puntos del recorrido cuando sea seguro hacerlo.
- Compruebe el comportamiento de respaldo conforme al diseño y procedimientos aplicables, sin comprometer otros sistemas.
- Confirme que las indicaciones visuales o acústicas se comporten como se espera.
- Documente resultados, componentes sustituidos y cualquier restricción pendiente.
No realice pruebas de pérdida de energía ni intervenciones en circuitos de seguridad sin personal competente, autorización y procedimientos adecuados. La prueba debe respetar el diseño del equipo, las prácticas de seguridad del sitio y los requisitos aplicables al inmueble.
Un sistema de intercomunicación confiable se define por una cadena completa: botón accesible, cableado en buen estado, alimentación estable, respaldo previsto, estación atendida y audio comprensible en ambos sentidos. Para planear una reposición o modernización, reúna primero los datos técnicos de esa cadena y compare los componentes contra el diagrama y la aplicación concreta antes de seleccionar una alternativa.
