La luz de emergencia del elevador debe encenderse automáticamente cuando se pierde la alimentación normal de la cabina. Su función es mantener iluminado el interior para reducir el riesgo durante un apagón, una desconexión o una falla de la fuente principal. Si no enciende, el problema puede estar en la luminaria, la batería, el cargador, la fuente de alimentación, el cableado o la señal que ordena el cambio a respaldo.
La revisión efectiva no consiste sólo en presionar un botón de prueba. Hay que confirmar que el sistema cambia a modo de emergencia, que la batería conserva carga suficiente y que la tensión entregada corresponde con la luminaria instalada. Antes de intervenir, aplique el procedimiento de seguridad de su empresa y desenergice los circuitos que correspondan.
Función de la iluminación de emergencia del elevador
La iluminación de emergencia permite que los pasajeros vean el interior de la cabina cuando falla la alimentación habitual. Puede operar junto con otros elementos de respaldo, como la alarma, el intercomunicador o un sistema de rescate automático, pero no todos dependen de la misma fuente ni tienen el mismo consumo.
En una instalación típica, el sistema debe:
- Alimentar la luz de cabina mientras existe suministro normal.
- Detectar o recibir la condición de pérdida de alimentación.
- Conmutar a una fuente de respaldo sin requerir intervención del usuario.
- Mantener iluminación durante el tiempo previsto por el diseño del equipo y los requisitos aplicables al inmueble.
- Recargar la batería cuando se restablece la energía normal.
La luz de emergencia no sustituye una revisión del sistema de rescate, de la comunicación bidireccional ni de los dispositivos de seguridad del elevador. Cada circuito debe comprobarse según su función y documentación técnica.
Para una empresa de mantenimiento, una luz que parece funcional con el elevador energizado no confirma que el respaldo sirva. El defecto normalmente aparece justo cuando se interrumpe la alimentación principal: la lámpara no enciende, se apaga en segundos o entrega una iluminación insuficiente.

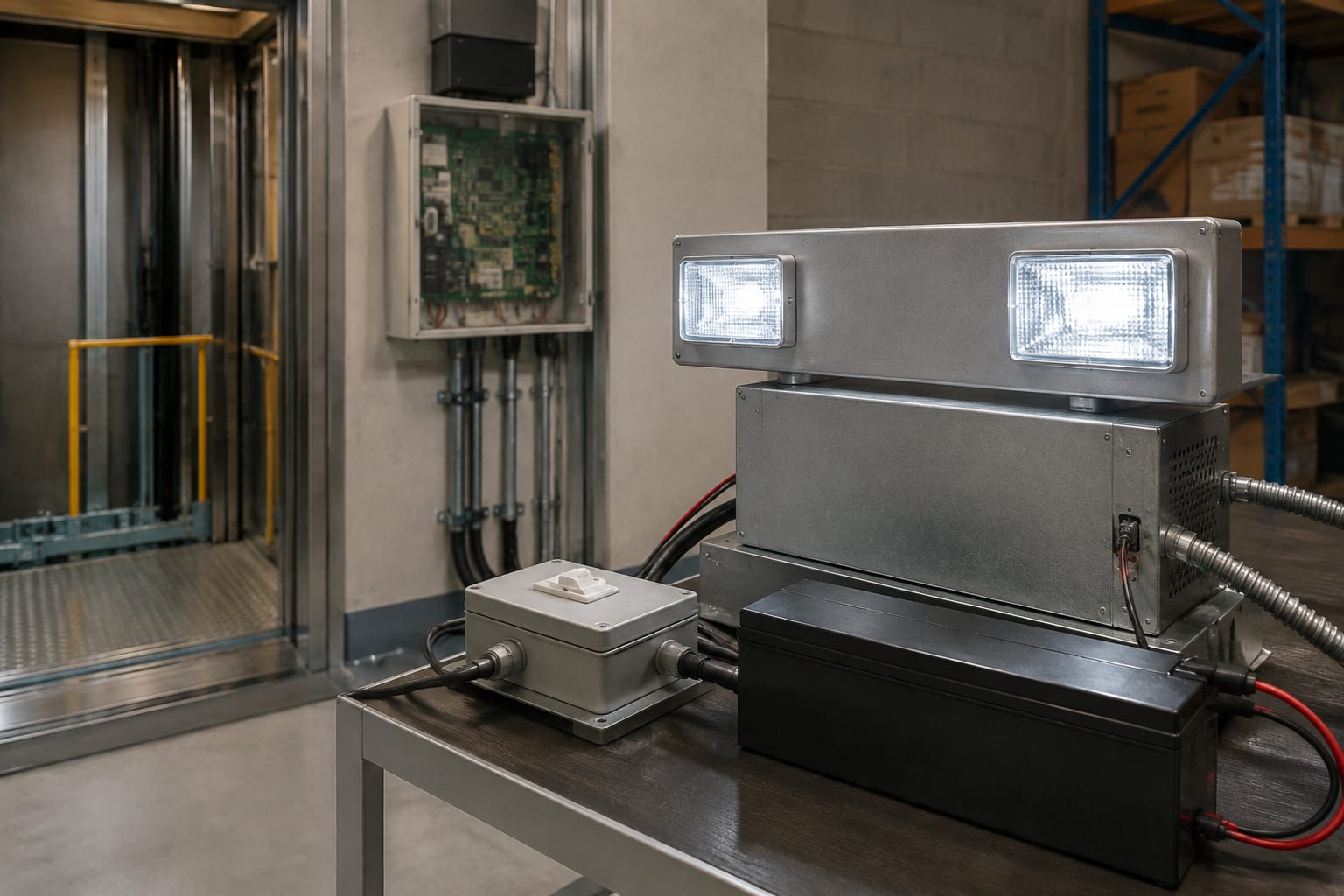

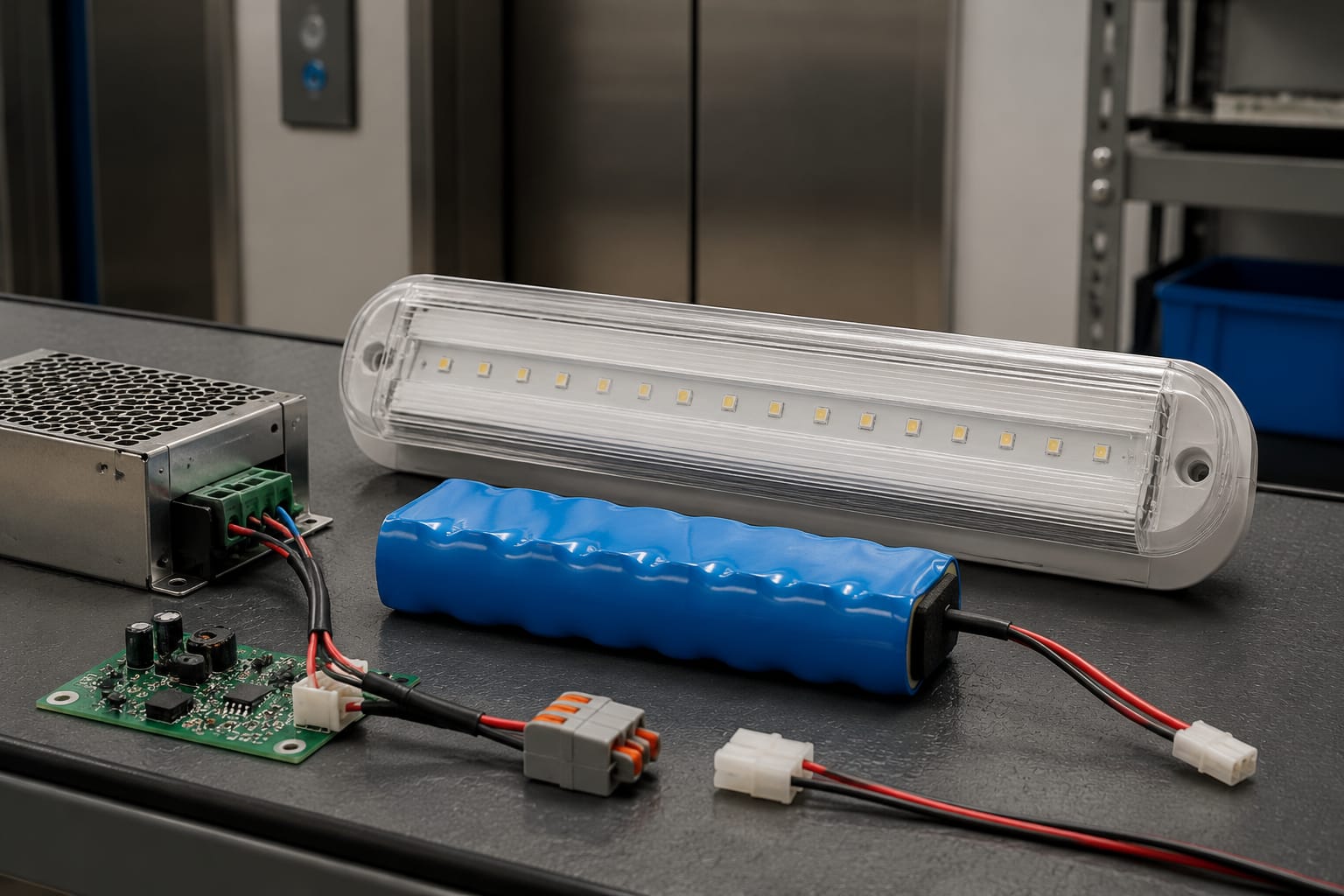

Unidades de luz, baterías y fuentes de poder
El sistema está formado por componentes que deben ser compatibles entre sí. Cambiar una sola pieza sin confirmar tensión, polaridad, conector y consumo puede provocar una falla inmediata o reducir la autonomía disponible.
| Componente | Función | Qué revisar antes de reemplazarlo |
|---|---|---|
| Luminaria o módulo LED | Ilumina la cabina en modo normal o de respaldo | Tensión nominal, potencia o corriente, tipo de conector, dimensiones y fijación |
| Batería | Almacena energía para el modo de emergencia | Química, voltaje nominal, capacidad, terminales, dimensiones y fecha de instalación |
| Fuente de poder o cargador | Alimenta y recarga el sistema | Entrada, salida DC, corriente disponible, modo de carga, polaridad y conectores |
| Circuito de conmutación | Cambia de alimentación normal a respaldo | Señales de control, relés, fusibles, terminales y estado de contactos |
| Arnés y conectores | Conducen energía y señales | Continuidad, aislamiento, sulfatación, polaridad y sujeción |
Luminarias de emergencia
Una luminaria puede ser independiente o formar parte de un conjunto integrado con la fuente. Los módulos LED suelen consumir menos que tecnologías anteriores, pero no son intercambiables automáticamente: un LED diseñado para una tensión específica puede dañarse si se conecta a una fuente incorrecta.
Al inspeccionar la unidad, revise la etiqueta y el estado físico. Una mica opaca, humedad, terminales flojas, tarjetas con zonas oscurecidas o LED con iluminación irregular son señales de que no basta con sustituir la batería.
Para aplicaciones de cabina con alimentación identificada, puede ser relevante comparar una luminaria de emergencia DC12V para elevador con la etiqueta y el conector del componente retirado. El nombre comercial o la marca del elevador no reemplazan esa verificación.
Baterías de respaldo
La batería debe almacenar energía y aceptar la recarga que entrega la fuente. Las baterías selladas y otros formatos usados en equipos de elevación pueden tener igual voltaje nominal, pero distinta capacidad, tamaño, disposición de terminales y perfil de carga.
Una batería puede medir tensión aparentemente correcta sin carga y, aun así, fallar bajo demanda. Por eso conviene medir primero en reposo y después durante una prueba de emergencia controlada. Una caída rápida de tensión indica pérdida de capacidad, una conexión deficiente o una carga mayor a la prevista.
No determine el reemplazo únicamente por el tamaño físico. Confirme:
- Voltaje nominal del conjunto.
- Capacidad especificada o permitida por el fabricante del sistema.
- Tipo de batería y método de carga requerido.
- Polaridad y configuración de terminales.
- Espacio disponible, soporte y ventilación previstos.
- Compatibilidad con el cargador existente.
Fuentes de poder y cargadores
La fuente de poder recibe la energía de entrada y entrega salida de corriente directa para alimentar, cargar o gestionar el respaldo. En algunas configuraciones, integra funciones de cargador, protección contra descarga profunda, indicador de estado y conmutación automática.
Una fuente defectuosa puede causar síntomas que se atribuyen erróneamente a la batería: carga incompleta, sobrecarga, ausencia de iluminación al cambiar a respaldo o apagado intermitente. Por ello, una batería nueva no debe instalarse como solución automática sin verificar la salida del cargador.
Al buscar una pieza de sustitución, una fuente de alimentación para iluminación de emergencia de elevador debe cotejarse contra los datos de la fuente instalada. Revise siempre los valores impresos en la placa, el diagrama de conexiones y la documentación del equipo.
Operación normal y operación de emergencia
En modo normal, la iluminación de cabina recibe energía desde la alimentación disponible en el sistema. Dependiendo del diseño, la fuente también mantiene la batería en carga o flotación. La luz puede permanecer encendida de forma continua, seguir la lógica de ahorro de energía del elevador o recibir control desde otro circuito.
En modo de emergencia, la fuente principal deja de estar disponible o el controlador detecta la condición de falla. El circuito de respaldo debe alimentar la luminaria desde la batería. El cambio puede ser instantáneo o presentar una transición breve según el diseño, pero la luz debe quedar operativa de manera estable.
Una prueba razonable debe observar ambos estados:
- Verifique que la iluminación habitual está encendida y que no hay alarmas o calentamiento anormal.
- Mida la tensión de carga de la batería conforme al diagrama del fabricante.
- Active el método de prueba autorizado o simule la pérdida de alimentación del circuito correspondiente.
- Confirme que la luminaria enciende o permanece encendida desde el respaldo.
- Registre la tensión de batería al inicio y durante la prueba.
- Restablezca la alimentación y compruebe que la carga se reanuda.
No desconecte de manera improvisada circuitos de seguridad, alimentación general o señales de control para “probar” una luz. La prueba debe limitarse al circuito adecuado y realizarse con el elevador bajo control de mantenimiento.
Fallas comunes de la luz de emergencia
Los síntomas ayudan a reducir el diagnóstico, pero no sustituyen las mediciones. Estos son los problemas más habituales y las revisiones iniciales recomendadas.
| Síntoma | Causas posibles | Primera revisión |
|---|---|---|
| No enciende durante un apagón | Batería descargada, fusible abierto, fuente sin salida, conexión invertida | Estado del fusible, tensión de batería y salida de la fuente |
| Enciende unos segundos y se apaga | Batería degradada, terminal floja, consumo excesivo | Caída de tensión bajo carga y firmeza de terminales |
| Luz tenue o parpadeante | Batería débil, LED deteriorado, conector sulfatado, fuente inestable | Tensión bajo carga, conectores y condición del módulo |
| La batería nunca carga | Cargador defectuoso, cableado abierto, batería incompatible | Tensión de carga, continuidad y especificación de batería |
| La luz queda encendida todo el tiempo | Falla de conmutación, señal de control incorrecta, relé pegado | Diagrama de control, entradas y estado del relé |
| Se funde un fusible al reconectar | Corto, polaridad invertida, fuente incompatible | Aislamiento, polaridad y consumo antes de reemplazar el fusible |
Un error frecuente es reemplazar repetidamente fusibles sin ubicar la causa de la sobrecorriente. Si el fusible abre otra vez, detenga la prueba y revise el cableado, conectores, luminaria y salida de la fuente antes de instalar otro.
También es común confundir una luz de cabina normal con la luz diseñada para respaldo. En algunas cabinas son unidades distintas; en otras, una misma luminaria cambia de fuente. Confirme el diagrama específico antes de asumir cómo debería comportarse.
Cómo revisar voltaje, batería y cableado
La medición debe hacerse con instrumentos adecuados y por personal capacitado. Use un multímetro en buen estado, puntas aisladas y el rango correcto. Antes de desconectar un componente, tome fotografías o identifique terminales para conservar polaridad y ruta de conexiones.
1. Inspección visual antes de medir
Con el equipo en condición segura, revise:
- Batería hinchada, con fuga, corrosión o terminales flojas.
- Fusibles del valor y tipo indicados.
- Conectores oscurecidos, quebrados o con sulfato.
- Cables pellizcados por paneles, tapas o mecanismos.
- Tornillos de terminal con apriete deficiente.
- Evidencia de humedad en el plafón o en la caja de la fuente.
- Etiquetas legibles de la luminaria, batería y fuente.
No continúe usando una batería con deformación, fuga o daño físico. Aíslela conforme al procedimiento de manejo aplicable y sustitúyala por una opción compatible.
2. Medición de batería sin carga y con carga
Mida el voltaje de la batería con la alimentación normal disponible y compárelo con el rango indicado por el fabricante del sistema. Después, realice la prueba de emergencia autorizada y vuelva a medir con la luminaria encendida.
La comparación es más útil que un valor aislado. Si el voltaje disminuye de manera marcada al aplicar carga, revise primero la condición de la batería y los terminales. Si la batería se mantiene estable pero la lámpara no enciende, el problema puede estar en la salida, el interruptor de conmutación, el arnés o la luminaria.
No interprete el voltaje nominal como una evaluación completa de capacidad. Una batería envejecida puede pasar una lectura en vacío y no entregar energía útil durante el tiempo requerido.
3. Verificación de fuente y salida
Con la alimentación normal presente, confirme que la fuente recibe el voltaje de entrada correcto según su placa. Luego mida su salida DC y compruebe polaridad. Si el valor no coincide con la especificación, no conecte una luminaria nueva para “probar”.
Si la entrada es correcta pero no existe salida, revise fusibles, conexiones, protecciones y el estado de la fuente. Si hay salida pero la batería no carga, compruebe continuidad entre la fuente y la batería, así como compatibilidad entre el perfil de carga y la batería instalada.
4. Revisión del cableado
Desenergice el circuito antes de hacer una prueba de continuidad. Revise cada conductor entre fuente, batería, luminaria y terminal de control cuando aplique. La continuidad no basta: observe la resistencia de conexiones, el aislamiento y la posibilidad de falsos contactos al mover suavemente el arnés.
Evite puentear protecciones para “descartar” una falla. Un puente puede ocultar el problema real y exponer la instalación a daño adicional.
Cómo elegir una fuente de poder de reemplazo
La fuente de reemplazo debe reproducir las condiciones eléctricas y funcionales que necesita el sistema, no sólo caber físicamente en el gabinete. Las referencias de marca pueden orientar la búsqueda, pero la compatibilidad debe verificarse componente por componente.
Antes de comprar o cotizar, reúna esta información:
- Marca, modelo y número de parte de la fuente retirada.
- Tensión y frecuencia de entrada.
- Voltaje DC de salida y corriente o potencia nominal.
- Número de salidas y asignación de terminales.
- Tipo, voltaje y capacidad de batería compatible.
- Polaridad, conectores y dimensiones.
- Funciones integradas: carga, conmutación, protección, prueba o señalización.
- Datos de la luminaria conectada y su consumo.
- Fotografías claras de etiquetas y conexiones antes del desmontaje.
Por ejemplo, una fuente de emergencia para elevador Hitachi puede requerir una revisión cuidadosa de número de parte, conector y parámetros eléctricos antes de considerarse para una instalación determinada. Que el equipo principal sea de la misma marca no confirma compatibilidad.
Kelevator suministra refacciones multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. En una compra B2B, entregar los datos anteriores reduce el riesgo de recibir una fuente con salida, terminales o funciones distintas a las requeridas.
Errores que conviene evitar al sustituir la fuente
- Elegir por apariencia, color de carcasa o posición de terminales.
- Instalar una fuente con el mismo voltaje, pero corriente insuficiente.
- Ignorar la polaridad de salida.
- Conectar una batería de tecnología no contemplada por el cargador.
- Reutilizar conectores quemados o terminales flojas.
- Omitir la prueba con carga después de instalar el reemplazo.
- Cambiar la fuente sin investigar por qué falló la pieza anterior.
Una fuente dañada por humedad, un corto en la luminaria o cableado pellizcado puede fallar de nuevo aunque el repuesto sea correcto. Corrija la causa asociada antes de cerrar la intervención.
Inspección rutinaria e intervalos de prueba
La periodicidad exacta debe seguir el programa de mantenimiento del inmueble, el fabricante del elevador, las condiciones de operación y la normativa aplicable. No es recomendable adoptar un intervalo universal sin revisar esos criterios.
Como práctica de mantenimiento, conviene separar tres niveles de revisión:
| Actividad | Alcance recomendado |
|---|---|
| Inspección visual periódica | Estado de luminaria, mica, batería, conectores, fusibles y señales de humedad |
| Prueba funcional de rutina | Confirmar cambio a alimentación de respaldo y encendido de la luz |
| Prueba documentada de desempeño | Evaluar estabilidad de iluminación, comportamiento de batería, carga posterior y fallas detectadas |
Registre la fecha, técnico responsable, condiciones de la prueba, tensión observada, piezas sustituidas y resultado. Estos datos ayudan a detectar baterías con degradación gradual y fuentes que presentan fallas intermitentes.
En elevadores con tráfico intenso, altas temperaturas en el gabinete, vibración, humedad o antecedentes de fallas eléctricas, una revisión más atenta puede ser necesaria. La batería y la electrónica envejecen de forma distinta según el entorno, por lo que el historial del equipo tiene valor para ajustar el mantenimiento.
Verifique la operación después de una reparación
Una reparación termina cuando el sistema opera correctamente en modo normal y de emergencia, no cuando la luz vuelve a encender con la alimentación principal presente.
Use esta lista de cierre:
- Confirme que la pieza instalada coincide con los datos eléctricos y de conexión requeridos.
- Revise que todos los cables estén sujetos, aislados y alejados de bordes o partes móviles.
- Verifique que fusibles y protecciones sean del tipo especificado.
- Restablezca la alimentación normal y confirme la condición de carga.
- Ejecute la prueba autorizada de pérdida de alimentación.
- Compruebe iluminación estable desde la batería, sin parpadeos ni calentamiento anormal.
- Restablezca el estado normal y confirme que el cargador vuelve a operar.
- Documente voltajes, hallazgos, número de parte instalado y resultado de la prueba.
Si la luz falla después de sustituir batería o fuente, no asuma que el repuesto es defectuoso. Vuelva a revisar polaridad, conectores, fusibles, consumo de la luminaria y señales de conmutación. El diagnóstico ordenado evita reemplazos innecesarios y ayuda a conservar una iluminación de emergencia confiable.
Para preparar una compra o una reparación, reúna las etiquetas de la luminaria, batería y fuente, además de fotos de conectores y terminales. Con esa información es posible comparar la compatibilidad eléctrica y funcional antes de seleccionar el repuesto.
