El término elevator door stopper no siempre identifica una sola refacción. En puertas de elevador, puede referirse al tope que limita el recorrido, a un amortiguador, un resorte, un rodillo o incluso a una pieza del operador que detiene la hoja en una posición definida. Para corregir una falla, primero hay que determinar qué movimiento se está limitando: apertura, cierre, retención de la hoja o recorrido del mecanismo.
Una puerta que golpea al abrir, rebota al cerrar, queda separada del marco o requiere varios intentos para completar el ciclo no debe diagnosticarse solo por el “tope”. El componente visible puede estar sano y el origen encontrarse en la alineación, los rodillos, el riel, el acoplador o el ajuste del operador. La inspección debe hacerse por personal técnico capacitado y con el equipo asegurado conforme al procedimiento de mantenimiento aplicable.

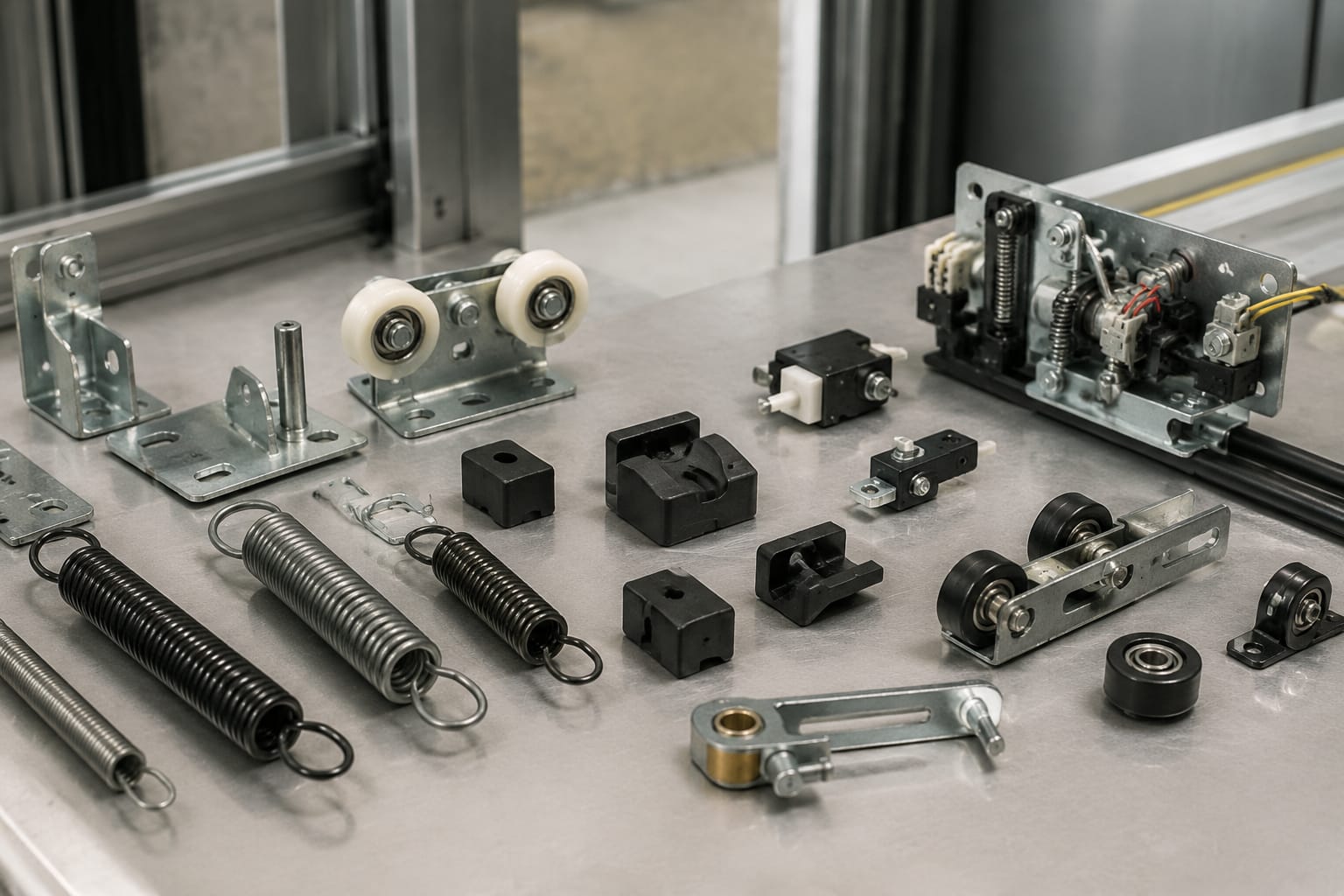

Qué suelen buscar los compradores como elevator door stopper
En compras, catálogos y consultas técnicas, elevator door stopper puede describir distintas piezas. Por eso, pedir “un tope de puerta” sin fotografía, medidas o número de parte aumenta el riesgo de recibir un componente incompatible.
Los usos más habituales del término son:
- Tope mecánico de recorrido: limita hasta dónde puede desplazarse una hoja, palanca, brazo o carro.
- Tope de goma, poliuretano o material elastomérico: absorbe el impacto al final de la apertura o del cierre.
- Resorte de tope o resorte de retorno: controla la fuerza con la que una pieza vuelve a su posición o amortigua un contacto.
- Tope integrado al operador de puerta: parte fija o ajustable que define una posición máxima del mecanismo.
- Retenedor o limitador de una puerta de piso: evita desplazamientos no deseados o ayuda a mantener una geometría correcta.
- Tope asociado al acoplador o cuchilla: limita el desplazamiento de elementos que vinculan la puerta de cabina con la puerta de piso.
La denominación correcta depende del fabricante, la serie de puerta y la función exacta. Dos topes de apariencia similar pueden variar en dureza, diámetro, espesor, posición de montaje, forma del soporte y recorrido permitido.
Antes de cotizar, conviene describir la falla en términos funcionales: “la hoja golpea al final de apertura”, “el carro excede su carrera”, “la puerta rebota antes de cerrar” o “el resorte ya no mantiene la posición”. Esta información es más útil que el nombre genérico de la pieza.
Resortes, amortiguadores y límites de recorrido
Los resortes, buffers y límites de recorrido trabajan juntos para que la puerta se mueva dentro de un rango predecible. No todos absorben impactos de la misma manera ni pueden sustituirse entre sí.
| Componente | Función principal | Señales típicas de desgaste o falla | Qué confirmar al comprar |
|---|---|---|---|
| Resorte de retorno | Devuelve una palanca, rodillo o mecanismo a su posición | Pérdida de tensión, deformación, espiras separadas, cierre inconsistente | Longitud libre, diámetro exterior, calibre del alambre, extremos y sentido de trabajo |
| Resorte de compresión | Resiste una carga al comprimirse y ayuda a amortiguar o posicionar | Se queda comprimido, se fractura, pierde fuerza o trabaja inclinado | Longitud, diámetro, recorrido útil, diámetro interior y carga requerida |
| Tope elastomérico | Reduce impacto y ruido al final de carrera | Endurecimiento, grietas, desprendimiento, aplastamiento permanente | Material, forma, diámetro, altura, fijación y superficie de contacto |
| Tope metálico | Define un límite físico preciso | Marcas de impacto, holgura, doblez o desgaste del punto de contacto | Espesor, posición, ranuras de ajuste, patrón de montaje y material |
| Buffer o amortiguador | Disipa energía en un recorrido controlado | Fuga, vástago dañado, pérdida de amortiguación o golpe seco | Tipo, carrera, montaje, longitud cerrada y extendida, fuerza o referencia |
| Tornillo limitador ajustable | Permite fijar la posición final de un mecanismo | Contratuerca floja, rosca dañada, ajuste desplazado | Rosca, longitud, punta, contratuerca y punto exacto donde hace contacto |
Un resorte no debe seleccionarse únicamente por su largo. La fuerza cambia con el calibre del alambre, el diámetro de las espiras, el número de vueltas activas y la compresión de trabajo. Instalar un resorte “parecido” puede volver la puerta demasiado agresiva, demasiado lenta o incapaz de mantener un componente en su posición.
Para mecanismos donde la pieza necesita retorno o tensión constante, revise el tipo de resorte. Un resorte de torsión, uno de extensión y uno de compresión no son intercambiables, aunque compartan dimensiones externas similares.
En aplicaciones de puerta, un amortiguador o tope debe tener suficiente recorrido para absorber la energía sin hacer tope interno antes de tiempo. Si llega al final de su carrera antes que el mecanismo, transfiere el golpe a soportes, rieles o carros.
En sistemas que usan resortes de puerta de piso, la compatibilidad comienza por la función y el montaje, no por el nombre comercial. Como referencia de comparación, pueden revisarse estas refacciones de resorte para puerta de elevador y verificar sus medidas contra la pieza desmontada y la documentación técnica de la puerta.
Rodillos y componentes de suspensión relacionados
El supuesto “door stopper” suele ser una consecuencia, no la causa. Cuando un rodillo está desgastado, flojo o mal ajustado, la hoja puede llegar al tope en ángulo, golpear fuera de su punto de contacto o requerir más fuerza para cerrar.
Los componentes que vale la pena inspeccionar junto con el tope incluyen:
- Rodillos de suspensión: sostienen la hoja sobre el riel y determinan su altura y estabilidad.
- Rodillos guía inferiores: ayudan a evitar que la hoja se balancee o roce contra el marco.
- Riel de suspensión: debe estar limpio, sin rebabas, desgaste irregular ni deformaciones.
- Carro o hanger: conecta la hoja con los rodillos; la holgura en sus uniones altera la trayectoria.
- Placas de fijación y pernos: un soporte flojo puede mover todo el conjunto bajo carga.
- Levas, palancas y brazos del operador: transmiten el movimiento y pueden introducir juego o un recorrido incorrecto.
- Cuchilla y elementos de acoplamiento: deben entrar y salir con la geometría prevista, sin contacto forzado.
Una rueda plana, agrietada o con rodamiento ruidoso puede provocar una parada brusca aunque el tope esté intacto. Del mismo modo, un riel contaminado con polvo, grasa inapropiada o rebabas puede generar resistencia localizada y hacer que el operador interprete un cierre normal como una obstrucción.
En puertas telescópicas o centrales, compare ambas hojas. Si una llega primero al punto de cierre o apertura, la falla puede estar en el sistema de arrastre, cableado mecánico, sincronización o ajuste de carros, no necesariamente en el tope final.
Síntomas de parada o cierre deficientes
El comportamiento de la puerta ayuda a acotar el diagnóstico. Observe el ciclo completo desde una distancia segura y registre cuándo aparece el síntoma: al iniciar, a media carrera, cerca del cierre o al final de la apertura.
| Síntoma observado | Causas mecánicas posibles | Revisión inicial |
|---|---|---|
| Golpe fuerte al abrir | Tope endurecido, buffer agotado, recorrido excesivo, ajuste de velocidad inadecuado | Estado y posición del tope, fijación del soporte, carrera real |
| Golpe al cerrar | Hoja desalineada, rodillo dañado, tope mal colocado, operador con ajuste incorrecto | Nivelación de hojas, rodillos, riel y punto de cierre |
| La puerta rebota y vuelve a abrir | Fricción, roce con umbral, rodillo duro, cierre excesivo, sistema de detección actuando | Marcas de roce, holguras, recorrido y elementos de protección |
| Queda una separación visible al cerrar | Tope adelantado, mecanismo de cierre desgastado, puerta desajustada | Posición final, cierre entre hojas y relación con el marco |
| La hoja sobrepasa su posición | Tope ausente, roto o mal ajustado; fijación floja | Integridad del tope, tornillos, ranuras y soporte |
| Ruido de chirrido o traqueteo | Rodamientos desgastados, riel sucio, resorte rozando, herrajes flojos | Rodillos, riel, puntos de contacto y apriete |
| Movimiento lento o irregular | Fricción, rodillos gastados, riel dañado, problema del operador | Resistencia mecánica con el equipo desenergizado según procedimiento |
| El problema aparece solo en un piso | Puerta de piso específica desajustada, suciedad local, resorte o retenedor defectuoso | Comparar esa puerta con otra del mismo grupo |
No asuma que una reversa equivale a un tope defectuoso. Los dispositivos de detección, la fuerza de cierre, la resistencia mecánica y la lógica del operador pueden intervenir. La inspección debe separar una obstrucción real, una interferencia mecánica y una condición de control.
También importa distinguir entre una falla repetible y una intermitente. Un golpe que ocurre en cada ciclo suele relacionarse con posición, desgaste o ajuste. Uno que aparece solo ocasionalmente puede depender de vibración, fijaciones flojas, temperatura, suciedad o una pieza que se mueve bajo carga.
Inspeccione la alineación y el desgaste mecánico
Antes de mover un tornillo de ajuste, revise la condición mecánica de la puerta. Ajustar sobre rieles gastados o rodillos dañados puede ocultar el síntoma por poco tiempo y complicar la causa original.
Secuencia de inspección práctica
- Asegure el equipo y siga el procedimiento de mantenimiento. No trabaje sobre una puerta energizada o con riesgo de movimiento inesperado.
- Identifique el conjunto de puerta. Registre fabricante, modelo o serie, tipo de apertura, cantidad de hojas y piso o cabina donde está instalada.
- Documente la posición original. Tome fotografías de frente y de perfil; marque ajustes solo cuando el procedimiento técnico lo permita.
- Revise topes y buffers. Busque grietas, aplastamiento, fijaciones flojas, contacto excéntrico y marcas de golpe fuera del centro.
- Compruebe rodillos y rieles. Observe juego lateral, desgaste de la banda de rodamiento, giro irregular, ruidos y desgaste localizado del riel.
- Revise la alineación de las hojas. Compare altura, paralelismo, separación, traslape y contacto con guías o umbral.
- Examine herrajes y transmisión. Revise pernos, soportes, palancas, brazos, cables o bandas mecánicas según el diseño.
- Evalúe el patrón de contacto. Un tope debe recibir el impacto donde fue diseñado para hacerlo. Un contacto en una esquina revela desalineación o desplazamiento.
- Pruebe el ciclo después de corregir la causa mecánica. El ajuste fino debe hacerse con la puerta en condición estructural correcta.
Las marcas pulidas, pintura desprendida o rebabas alrededor de un tope aportan información. Si el punto de impacto está desplazado, cambiar el bumper sin recuperar la trayectoria de la hoja probablemente repetirá el desgaste.
La holgura importa tanto como la fricción. Una hoja con demasiado juego puede cerrar de forma aceptable en vacío y fallar al cambiar de dirección. Revise las tolerancias con base en el manual del fabricante de la puerta; no adopte una medida universal para todos los sistemas.
Mida el componente original antes de pedirlo
Una medición ordenada reduce devoluciones y evita adaptar piezas a la fuerza. Lleve un calibrador, regla metálica, medidor de roscas cuando aplique y un registro fotográfico con escala.
Para un tope de goma o poliuretano, registre:
- Diámetro o ancho máximo.
- Altura total y altura útil de contacto.
- Forma: cilíndrica, cónica, rectangular, con pestaña o escalonada.
- Diámetro del orificio, buje o inserto metálico.
- Tipo de fijación: perno, tornillo, espárrago roscado, presión o placa.
- Posición de montaje y orientación.
- Estado de la pieza: aplastada, endurecida, fisurada o desprendida.
Para un resorte, mida sin carga cuando sea posible:
- Longitud libre.
- Diámetro exterior e interior.
- Calibre del alambre.
- Número aproximado de espiras activas.
- Tipo y orientación de los extremos.
- Dirección de enrollado cuando sea un resorte de torsión.
- Espacio disponible y recorrido de trabajo.
- Referencia grabada o etiqueta del conjunto.
Para un tornillo de tope, anote el diámetro y paso de rosca, longitud bajo cabeza, tipo de punta, presencia de contratuerca y cantidad de rosca expuesta antes de desmontarlo. Para un buffer, además registre el largo comprimido y extendido, la carrera, los puntos de fijación y cualquier número de parte visible.
La foto debe mostrar el componente instalado, su soporte y una vista lateral. Fotografiar solo la pieza suelta puede omitir el dato que define la compatibilidad: la posición desde la que actúa.
Al revisar opciones de resortes más largos, compare también el diámetro, los extremos y la aplicación. Un listado de resortes de 600 mm para puerta de piso puede servir para contrastar dimensiones, pero no confirma por sí mismo la sustitución en un conjunto distinto.
Ajuste frente a reemplazo: cómo decidir
Ajustar procede cuando el componente conserva su forma, su montaje es firme, no presenta desgaste relevante y el fabricante contempla un punto de regulación. Reemplazar es preferible cuando la pieza ya no puede cumplir su función de manera estable.
| Condición | Acción recomendada |
|---|---|
| Tope firme, sin daño, pero el contacto ocurre antes o después de la posición prevista | Verificar la causa y ajustar solo el mecanismo autorizado por el fabricante |
| Contratuerca floja o soporte desplazado sin daño estructural | Restablecer la fijación y confirmar la posición final |
| Tope con grietas, aplastamiento permanente o inserto suelto | Reemplazar el tope y revisar la causa del impacto |
| Resorte roto, deformado, oxidado de forma significativa o sin tensión útil | Reemplazar por uno compatible; no estirar ni deformar para reutilizar |
| Rodillo con juego, superficie plana o rodamiento áspero | Reemplazar o corregir según el diseño, antes de recalibrar el tope |
| Riel doblado, soporte fisurado o carro con desgaste importante | Corregir o reemplazar el conjunto afectado; el ajuste del tope no resolverá la base mecánica |
| Falla acompañada de reversas o comportamiento errático del operador | Revisar primero la mecánica y después los parámetros y dispositivos del sistema conforme a su documentación |
Evite estos errores comunes:
- Girar varios ajustes al mismo tiempo y perder la referencia del origen de la falla.
- Usar arandelas, cinta, soldadura o materiales improvisados para “alargar” un tope.
- Sustituir un resorte por otro de tamaño visual parecido sin comparar su función y carga.
- Compensar una hoja caída acercando el tope.
- Lubricar indiscriminadamente rieles, rodillos o materiales elastoméricos sin confirmar el producto adecuado.
- Ajustar la fuerza o velocidad del operador para vencer una resistencia mecánica.
- Reutilizar tornillería, tuercas de seguridad o elementos de fijación dañados.
En componentes vinculados al acoplador, la forma y la posición son críticas. Por ejemplo, una cuchilla con resorte Mitsubishi de 119 x 17 mm debe compararse contra la referencia del conjunto, sus dimensiones y su montaje; no debe elegirse solo por coincidir parcialmente en largo o ancho.
Pruebas finales de movimiento y seguridad de la puerta
Después de reparar o ajustar, la prueba debe confirmar el funcionamiento del conjunto, no únicamente que el golpe desapareció. Devuelva el equipo a su condición de operación siguiendo el procedimiento aplicable y realice las verificaciones previstas por el fabricante y la empresa de mantenimiento.
Como mínimo, confirme que:
- Las hojas alcanzan apertura y cierre completos sin golpear de forma anormal.
- El tope, buffer o limitador recibe contacto centrado y no se desplaza.
- No quedan piezas rozando durante el recorrido.
- Los rodillos se desplazan de forma uniforme sobre el riel.
- La separación, el traslape y la alineación final de las hojas son consistentes.
- No hay vibración, ruidos nuevos, holguras ni tornillería floja.
- El operador no muestra esfuerzo anormal ni ciclos irregulares.
- Los dispositivos de protección y las funciones de puerta se verifican conforme al procedimiento y la documentación del equipo.
- Se prueban varios ciclos y, cuando aplique, más de una puerta de piso para comparar el comportamiento.
No use una prueba de fuerza manual para validar elementos de protección ni anule dispositivos para “ver si ya cierra”. Las pruebas relacionadas con seguridad deben ejecutarse con el método, herramientas y autorización correspondientes.
Preguntas frecuentes sobre elevator door stopper
¿El elevator door stopper es siempre una pieza de goma?
No. Puede ser un bumper de goma o poliuretano, pero también un tornillo limitador, una placa metálica, un resorte, un amortiguador o una parte integrada al carro u operador. La función y el punto de montaje determinan la pieza correcta.
¿Se puede ajustar un tope de puerta de elevador sin cambiarlo?
Sí, cuando el diseño incorpora ajuste y el componente está en buen estado. Sin embargo, el ajuste no corrige un resorte fatigado, un rodillo desgastado, un riel deformado o una hoja fuera de alineación.
¿Por qué la puerta golpea aunque el tope se vea intacto?
Puede haber recorrido excesivo, soporte flojo, amortiguación interna agotada, contacto descentrado o una hoja que llega al final de carrera con velocidad o ángulo incorrectos. Revise el conjunto completo.
¿Qué datos necesita un comprador para identificar la refacción?
La referencia del fabricante cuando exista, fotos instalada y desmontada, medidas completas, tipo de puerta, modelo del operador, ubicación de la pieza y descripción del síntoma. Para resortes y topes, las dimensiones por sí solas no bastan.
¿Es aceptable adaptar un tope universal?
Solo cuando su función, material, fijación, recorrido y geometría sean compatibles y la adaptación esté respaldada por la documentación técnica aplicable. Una adaptación improvisada puede alterar el recorrido y concentrar impactos en componentes que no fueron diseñados para recibirlos.
Para seleccionar una refacción, compare la función original, el conjunto de puerta, las medidas y el tipo de montaje antes de hacer el pedido. Kelevator suministra refacciones multimarca para compradores B2B; entregar estos datos técnicos permite evaluar mejor la compatibilidad de resortes, topes y componentes relacionados.
