Guía para elegir y reemplazar el umbral de puerta de elevador

El elevator door sill, conocido en México como umbral, solera o riel inferior de puerta de elevador, es la pieza ranurada que guía la parte baja de las hojas durante su apertura y cierre. Aunque parece un componente sencillo, su perfil, alineación y limpieza influyen directamente en la estabilidad de las puertas, el roce con otros componentes y las interrupciones de servicio.

Para decidir entre limpieza, reparación o reemplazo, primero hay que identificar si el problema proviene de suciedad en las ranuras, desgaste del perfil, deformación, fijaciones flojas o una desalineación de los paneles. Sustituir una solera sin verificar esos factores puede dejar la falla activa y ocasionar desgaste prematuro de la pieza nueva.

Qué hace un umbral de puerta de elevador

El umbral mantiene guiado el borde inferior de las puertas de cabina o de piso. Sus canales reciben las zapatas, guías inferiores u otros elementos de deslizamiento instalados en las hojas. Así evita que los paneles se desplacen lateralmente, golpeen el marco o pierdan su trayectoria de cierre.

En un sistema de puerta correctamente ajustado, el umbral trabaja junto con el operador, los colgadores superiores, rodillos, paneles, guías inferiores y mecanismos de enclavamiento. No es el elemento que mueve la puerta, pero sí uno de los que define su recorrido estable.

Sus funciones principales son:

• Guiar las hojas en un eje recto durante todo el recorrido.
• Limitar el juego lateral de los paneles.
• Dar soporte a las guías inferiores sin generar fricción excesiva.
• Ayudar a conservar una separación uniforme entre paneles, marco y piso.
• Evitar que polvo, objetos pequeños o irregularidades alteren el movimiento de la puerta.

Una ranura obstruida puede impedir que una zapata recorra libremente el umbral. Una solera doblada o con los canales deformados puede desviar una hoja, provocar rozamiento o contribuir a cierres incompletos. Por ello, el diagnóstico debe considerar tanto la pieza como el conjunto de la puerta.

Umbrales de cabina frente a umbrales de piso

Los dos tipos cumplen una función de guiado, pero trabajan en ubicaciones y condiciones diferentes. No deben considerarse automáticamente intercambiables, aun cuando sus dimensiones aparenten ser similares.

El umbral de cabina debe corresponder al diseño de la puerta montada sobre la cabina. Además de la geometría de los canales, conviene revisar su relación con el faldón, el acabado del piso de cabina y el recorrido de las zapatas inferiores.

El umbral de piso se integra con el marco de cada acceso. Está más expuesto a residuos arrastrados por el calzado, limpieza deficiente, objetos que caen en las ranuras y daños por carros o equipos de traslado. En edificios con alta circulación, conviene incluir su inspección en el mantenimiento preventivo de puertas.

Antes de solicitar un repuesto, confirme si la pieza requerida es para cabina o rellano. También indique si corresponde a una puerta central, telescópica, de apertura lateral o a otra configuración, ya que el número y disposición de canales pueden cambiar.

Materiales y perfiles comunes de solera

El aluminio y sus aleaciones son habituales en umbrales por su bajo peso, resistencia a la corrosión y facilidad para formar perfiles con ranuras definidas. Sin embargo, el material por sí solo no determina la compatibilidad: el perfil exacto, las dimensiones y los puntos de fijación son igual de importantes.

En equipos existentes pueden encontrarse perfiles de aluminio, piezas de acero o soluciones específicas del fabricante. Al evaluar una alternativa, debe revisarse la función del componente, no solamente su apariencia.

Perfiles con distintas ranuras

Las ranuras se diseñan para acomodar las guías inferiores de las hojas. La cantidad, profundidad, separación y forma de esos canales deben coincidir con el sistema instalado. Un perfil con más canales no necesariamente es una mejora ni sustituye de forma directa a otro.

Por ejemplo, una puerta telescópica puede requerir trayectorias diferenciadas para sus hojas, mientras que una puerta central necesita una configuración congruente con el recorrido de ambos paneles. Instalar un canal en una posición incorrecta puede forzar las guías inferiores o alterar la separación entre hojas.

Al comparar un repuesto, documente:

• Número de canales útiles.
• Ancho y profundidad de cada canal.
• Distancia entre ejes de canales.
• Forma de los bordes y base de la ranura.
• Longitud total del umbral.
• Orientación del perfil respecto a la entrada.
• Altura del perfil frente al nivel del piso terminado.

Un ejemplo de componente que requiere validación dimensional es este umbral de aleación de aluminio tipo F de 60 mm. La denominación comercial, el material o una medida nominal no bastan para confirmar que funcionará en cualquier puerta; deben contrastarse contra la muestra y el conjunto instalado.

Acabado, resistencia y condiciones de uso

Los umbrales reciben fricción repetida de las guías inferiores y pueden sufrir impactos. Un perfil debe conservar canales definidos y una superficie que no genere rebabas, bordes cortantes o trabas para las zapatas.

En zonas donde se realizan limpiezas frecuentes, revise que los productos empleados no dejen residuos pegajosos dentro de las ranuras. En inmuebles con tráfico intenso, el mantenimiento preventivo debe enfocarse en retirar partículas abrasivas antes de que aceleren el desgaste del perfil y de las guías.

No conviene modificar con esmeril, perforaciones improvisadas o rellenos una solera nueva para “hacerla caber” sin revisar el diseño. Esas modificaciones pueden debilitar el perfil, alterar la alineación o afectar las tolerancias necesarias para el movimiento de la puerta.

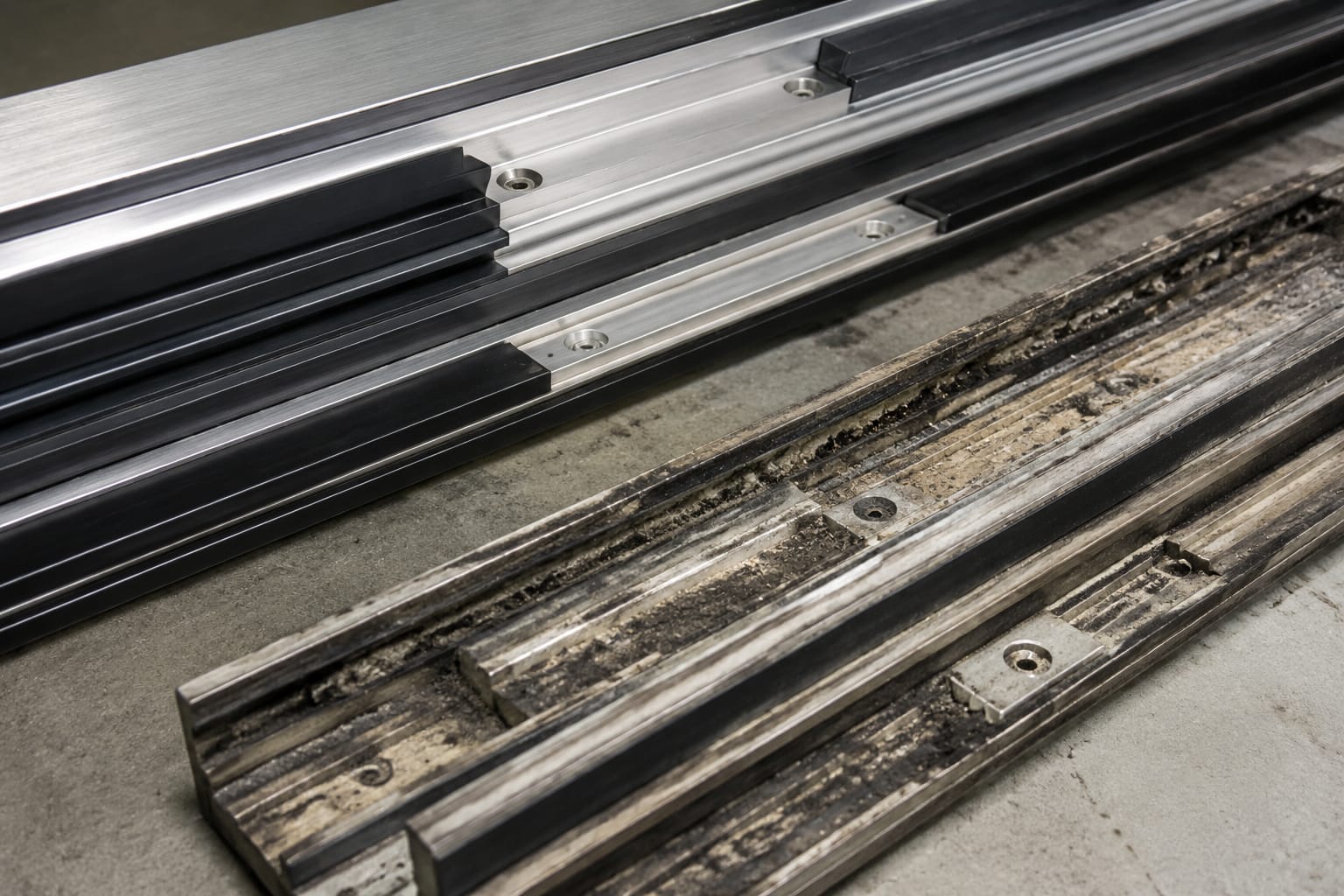

Señales de desgaste, daño u obstrucción

La inspección del umbral debe ocurrir cuando hay un síntoma de puerta, pero también de forma periódica. Muchas fallas empiezan como acumulación de residuos o pérdida de ajuste y pueden detectarse antes de provocar una parada.

Busque estas señales:

• Polvo compactado, grava, tornillos, fragmentos metálicos u objetos atrapados en los canales.
• Ranuras con rebabas, fisuras, aplastamiento o bordes deformados.
• Umbral flojo, con tornillería faltante o movimiento al aplicar presión controlada.
• Desgaste irregular concentrado en un tramo de la trayectoria.
• Separación desigual entre puerta, marco y umbral.
• Rayas o marcas anormales en las guías inferiores.
• Hojas que rozan, vibran, se frenan o hacen ruido al acercarse al cierre.
• Puertas que salen de su guía, quedan descentradas o requieren ajustes frecuentes.

La presencia de ruido no confirma por sí sola que el umbral esté dañado. Puede originarse en rodillos superiores, colgadores, la guía inferior, paneles deformados, ajuste del operador o fijaciones del marco. La inspección visual debe complementarse con la observación del recorrido de la puerta en operación controlada.

Un error frecuente es limpiar sólo la superficie visible. Los residuos que causan el problema suelen permanecer en el fondo del canal, especialmente cerca de los extremos del recorrido.

Prácticas de limpieza e inspección

La limpieza debe realizarse conforme a los procedimientos de seguridad del sitio y por personal competente para intervenir puertas de elevador. Antes de acercarse a componentes móviles, controle la energía y el movimiento del equipo según el procedimiento aplicable.

Para una revisión práctica:

1. Retire residuos sueltos de las ranuras con aspiración o una herramienta no agresiva.
2. Limpie la superficie del perfil sin dejar líquido, fibras o residuos dentro de los canales.
3. Revise el fondo y los bordes de cada canal con iluminación suficiente.
4. Compruebe si hay fijaciones flojas, faltantes, corroídas o con daño en la zona de montaje.
5. Observe el desplazamiento de las guías inferiores durante un ciclo de apertura y cierre controlado.
6. Verifique si existe roce en un punto específico y relacione ese punto con marcas en la solera o en la hoja.
7. Registre medidas, fotografías y la orientación de la pieza antes de desmontarla.

Evite usar herramientas que rayen o ensanchen los canales sin un criterio técnico. También evite aplicar lubricantes indiscriminadamente dentro de la ranura. Un producto inadecuado puede atrapar polvo y convertir una acumulación ligera en una pasta abrasiva. La necesidad de lubricación depende del diseño de las guías y de las indicaciones del fabricante del sistema de puerta.

Si el canal está razonablemente limpio, pero la puerta sigue rozando, la causa probablemente exige revisar la alineación y los elementos de suspensión. Limpiar no corrige una hoja vencida, un rodillo desgastado o una guía inferior incorrecta.

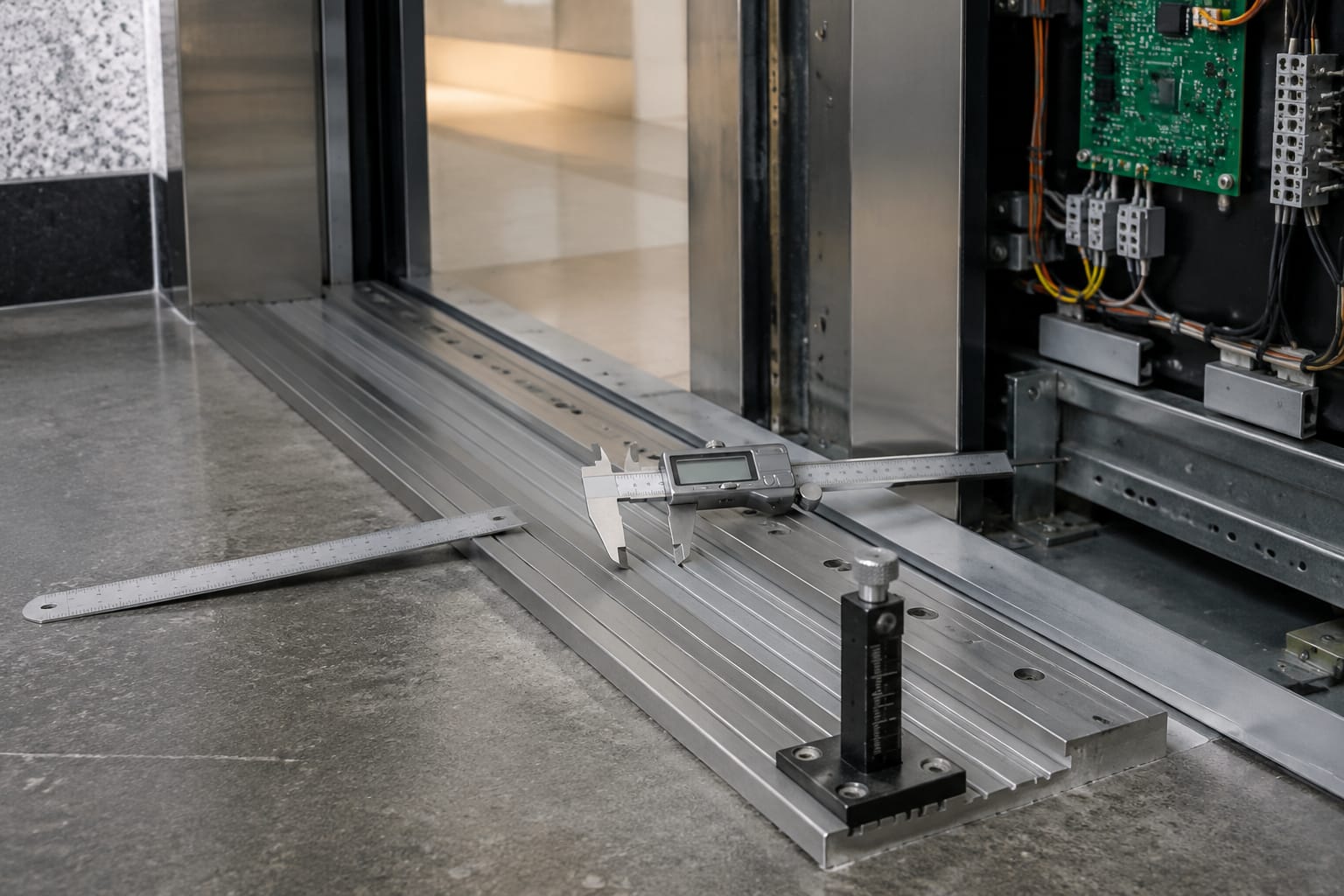

Cómo medir perfil, ancho y puntos de fijación

La compatibilidad no se resuelve con pedir “un umbral de la misma longitud”. Antes de cotizar o comprar, levante una ficha dimensional de la pieza instalada. Cuando sea posible, tome las medidas con el umbral limpio, sin cubrir visualmente el desgaste relevante.

Datos mínimos para identificar un repuesto

Registre los siguientes datos, idealmente con fotografías perpendiculares y una escala visible:

• Longitud total del perfil.
• Ancho total de la cara superior.
• Altura del perfil.
• Número de ranuras.
• Ancho, profundidad y forma de cada canal.
• Distancia entre los centros de las ranuras.
• Distancia de cada canal a los bordes exteriores.
• Posición, diámetro y separación de las perforaciones de fijación.
• Tipo de tornillería y condición de los alojamientos.
• Extremos, cortes, muescas y cualquier mecanizado especial.
• Mano u orientación de la pieza, si el sistema la requiere.
• Marca, modelo o referencia del conjunto de puerta, si es legible.

Use un flexómetro para dimensiones generales y un calibrador para canales, espesores y perforaciones cuando la precisión lo requiera. No convierta una medida aproximada en una especificación definitiva. Una diferencia pequeña en la posición de una ranura puede desalinear la guía inferior y afectar el recorrido completo.

Revise la superficie donde se fija

Además de medir la solera, inspeccione su base de montaje. Un umbral nuevo no compensará una superficie deformada, una placa debilitada, roscas barridas o fijaciones que no pueden sostener la pieza de forma uniforme.

Confirme que el perfil quedará asentado sin torsión y al nivel correcto respecto al piso terminado. Si queda más alto o más bajo de lo previsto, puede crear un punto de tropiezo, interferir con las guías o modificar la relación entre el borde de la puerta y el umbral.

Cuando no exista una referencia de parte confiable, una muestra física, fotos detalladas y una tabla de medidas son más útiles que una descripción genérica. Para compras B2B, también conviene conservar esa información como ficha de homologación para evitar errores en pedidos posteriores.

Revisiones relacionadas con la alineación de paneles

El desgaste acelerado de una solera puede ser consecuencia, no la causa inicial, de una puerta desalineada. Por eso, antes de concluir que sólo se requiere cambiar el umbral, revise el sistema de suspensión y guiado de las hojas.

Colgadores, rodillos y paneles

Los paneles deben mantenerse a la altura, paralelismo y separación previstos por el diseño de la puerta. Rodillos desgastados, ejes con juego, fijaciones flojas o colgadores mal ajustados pueden desplazar la hoja y hacer que su guía inferior trabaje contra una pared de la ranura.

En conjuntos donde aplica, compare el estado de los componentes de suspensión con una panel colgante de puerta de cabina con ruedas 1000/58 o una panel colgante para puerta de piso con ruedas 1000/58. Esas referencias deben validarse contra el modelo, medidas y configuración existentes; no son una equivalencia universal para todas las puertas.

Durante la inspección, revise:

• Que los paneles no estén doblados ni presenten juego excesivo.
• Que los rodillos giren y apoyen correctamente sobre su riel.
• Que las guías inferiores estén completas, sin fracturas ni desgaste que cambie su forma.
• Que la puerta no choque contra topes, marco u otras hojas.
• Que el cierre y la apertura ocurran sin arrastre visible.
• Que los claros entre hojas y marco se mantengan uniformes a lo largo del recorrido.

No ajuste al azar los componentes de suspensión para eliminar un roce. El ajuste debe seguir la documentación técnica del fabricante del sistema y conservar los requisitos de seguridad, enclavamiento y operación de las puertas.

Reemplazo y prueba final de puertas

El reemplazo se justifica cuando el umbral tiene deformación, desgaste que ya no permite guiado correcto, fisuras, daño en las fijaciones o canales que no pueden recuperarse mediante limpieza y corrección de la causa asociada. La sustitución debe ejecutarse por técnicos calificados y con el equipo bajo condiciones seguras de trabajo.

Una secuencia general de reemplazo incluye:

1. Identificar y confirmar el perfil compatible antes de desmontar la pieza existente.
2. Asegurar el área de trabajo y aplicar el procedimiento de bloqueo o control de energía correspondiente.
3. Documentar posición, orientación, fijaciones, cortes y relación con las guías inferiores.
4. Retirar el umbral sin dañar la base, paneles ni elementos cercanos.
5. Limpiar e inspeccionar la superficie de montaje y reparar la causa de cualquier holgura.
6. Instalar la nueva pieza respetando orientación, nivel y puntos de fijación correctos.
7. Verificar que las guías inferiores entren y recorran los canales sin interferencia.
8. Ajustar los elementos relacionados únicamente conforme a las especificaciones del sistema.
9. Realizar pruebas funcionales y de seguridad antes de devolver el elevador al servicio.

La prueba final no debe limitarse a observar un solo cierre. Realice varios ciclos de apertura y cierre, revise el recorrido a baja y condición normal de operación cuando el procedimiento lo permita, y confirme que no hay roce, vibración anormal, descentrado ni residuos después de la intervención. También deben verificarse los dispositivos de puerta y enclavamiento conforme a los procedimientos del equipo y las disposiciones aplicables al inmueble.

Preguntas frecuentes sobre umbrales de puerta de elevador

¿Se puede reparar un umbral de elevador desgastado?

Depende del daño. La limpieza puede resolver obstrucciones y la corrección de fijaciones puede eliminar movimiento. Sin embargo, un perfil fisurado, severamente deformado, con canales desgastados o con geometría alterada normalmente requiere reemplazo. No debe asumirse que rellenar, soldar o rectificar el perfil restituirá su compatibilidad.

¿Por qué la puerta roza aunque el umbral está limpio?

La causa puede estar en guías inferiores, paneles, colgadores, rodillos, rieles superiores o ajustes de la puerta. Inspeccione las marcas de roce y observe qué componente entra en contacto antes de sustituir la solera.

¿Puedo instalar cualquier umbral de aluminio de la misma medida?

No. Deben coincidir el perfil, número y posición de canales, dimensiones, orientación, puntos de fijación y aplicación para cabina o piso. Una longitud similar no garantiza el funcionamiento correcto.

¿Con qué frecuencia se deben limpiar las ranuras?

La frecuencia depende de la circulación, el polvo y las condiciones del edificio. Más que seguir un intervalo genérico, incorpore la revisión de ranuras a la rutina de mantenimiento de puertas y aumente la frecuencia cuando se acumulen residuos o aparezcan síntomas de roce.

Un umbral correcto es el que coincide con la geometría del sistema de puerta y permite un recorrido limpio, estable y sin contacto anormal. Para una compra o reposición, prepare la ficha de medidas, fotos de la pieza y datos del conjunto de puerta; con esa información, Kelevator puede apoyar a compradores B2B que requieren refacciones multimarca para mantenimiento, modernización o distribución.
