El door drive es el conjunto que abre y cierra las puertas del elevador de forma controlada. Combina un motor, una tarjeta de control, elementos de transmisión, sensores y ajustes mecánicos para mover la puerta de cabina y coordinarla con el sistema de seguridad.
Cuando falla, no basta con sustituir la pieza que muestra la alarma. Un motor compatible puede trabajar mal con una tarjeta mal parametrizada, y una tarjeta nueva no corregirá un patinaje, una correa floja o un patín desalineado. Para reparar o modernizar correctamente el operador, hay que verificar compatibilidad eléctrica, retroalimentación, configuración y condición mecánica.

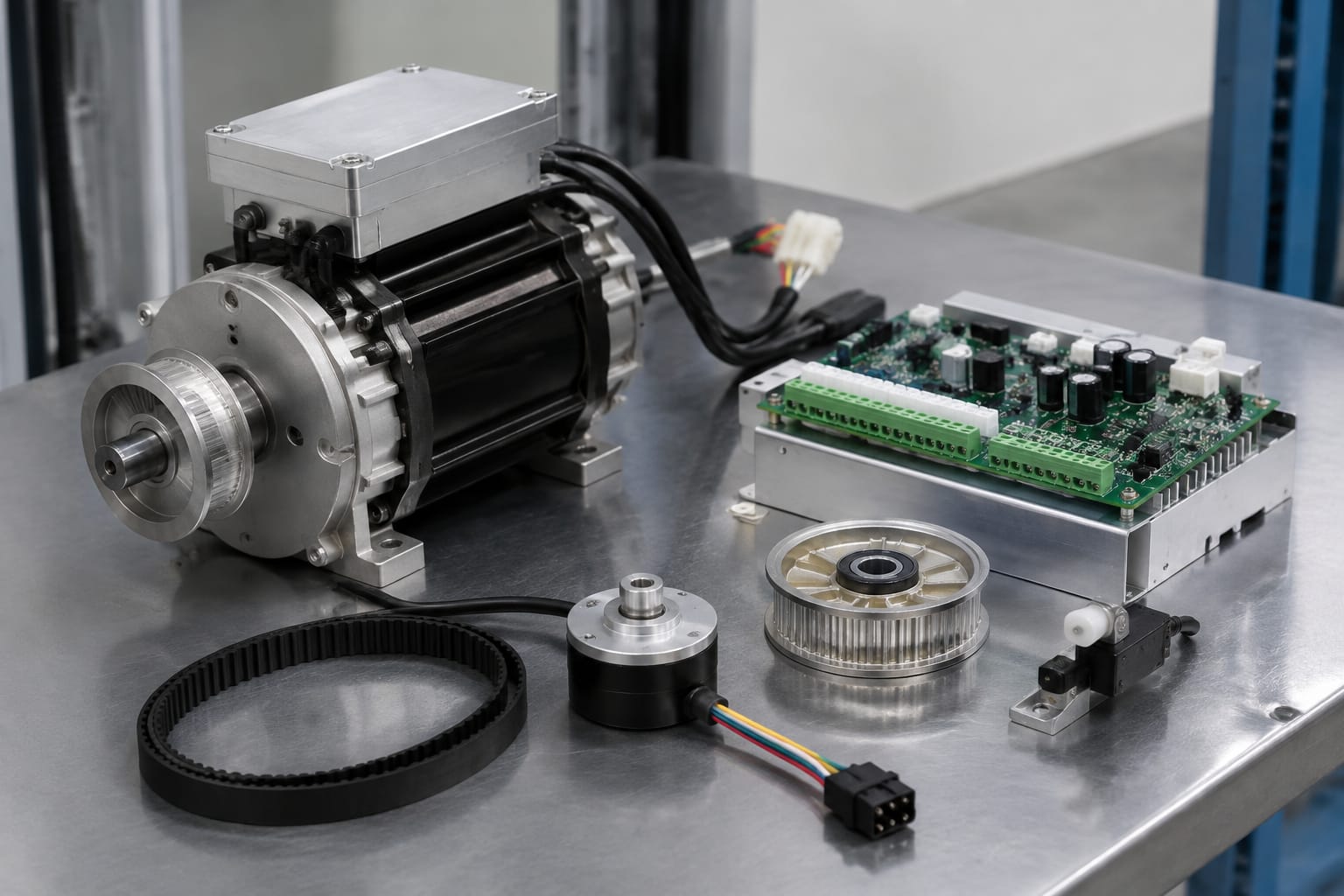

Partes de un door drive de elevador
Un operador de puertas puede variar según la marca, modelo y antigüedad del equipo, pero normalmente incluye los siguientes elementos:
- Motor de puerta: genera el movimiento de apertura y cierre.
- Tarjeta de control o drive board: alimenta y regula el motor; interpreta órdenes, sensores y señales de posición.
- Transmisión mecánica: puede incluir banda dentada, poleas, engranes, brazo, carro, cable o cadena, según el diseño.
- Carro de puerta: desplaza las hojas de la puerta de cabina.
- Acoplador o patines retráctiles: conectan la puerta de cabina con las puertas de piso al llegar a una parada.
- Encoder, tacogenerador o sensores Hall: informan a la tarjeta la velocidad, giro o posición del motor.
- Finales de carrera o referencias de posición: delimitan apertura, cierre o punto de referencia, según el sistema.
- Dispositivo de protección de puerta: normalmente cortina fotoeléctrica, fotocelda o borde sensible para detectar obstrucciones.
- Cableado, conectores y alimentación: transmiten potencia, órdenes y señales entre la cabina, el operador y el controlador.
El door drive no es lo mismo que el mecanismo completo de puertas. La expresión suele referirse específicamente al accionamiento eléctrico y a su control, pero para diagnosticarlo hay que revisar también los componentes mecánicos que mueve.
Secuencia básica de operación
Al recibir una orden de abrir, la tarjeta habilita el motor y controla su aceleración. El carro de cabina desplaza las hojas y, mediante los patines, arrastra las puertas de piso cuando corresponde. Durante el recorrido, el controlador supervisa velocidad, dirección, posición y posibles obstáculos.
Para cerrar, la tarjeta invierte el movimiento. Si la cortina de seguridad detecta una persona u objeto, el sistema debe impedir el cierre peligroso o volver a abrir, conforme a la lógica del equipo. Una vez alcanzada la condición de puerta cerrada y enclavada, el elevador puede recibir autorización para moverse.
Motores de puerta AC, DC y PMSM
El tipo de motor determina cómo se controla el operador, qué alimentación requiere y qué señales necesita la tarjeta. No conviene elegirlo sólo por tamaño físico o apariencia.
| Tipo de motor | Características | Ventajas habituales | Aspectos que se deben confirmar |
|---|---|---|---|
| AC | Motor de corriente alterna, común en operadores de ciertos diseños | Construcción conocida y disponibilidad en equipos establecidos | Voltaje, frecuencia, capacitor si aplica, sentido de giro y método de control |
| DC | Motor de corriente directa, con o sin escobillas según el diseño | Buen control de velocidad y torque en sistemas diseñados para DC | Voltaje nominal, polaridad, consumo, tipo de escobillas y señal de retroalimentación |
| PMSM | Motor síncrono de imanes permanentes, normalmente con control electrónico dedicado | Control preciso, respuesta suave y eficiencia en aplicaciones compatibles | Número de fases, encoder o sensores Hall, parámetros del controlador y secuencia de cableado |
Motor AC para operador de puertas
Los motores AC pueden trabajar con circuitos de control relativamente sencillos o con tarjetas que regulan su funcionamiento. Sin embargo, “AC” no identifica por sí solo la compatibilidad. Hay diferencias entre motores monofásicos, motores con capacitor, motores de inducción y diseños con circuitos electrónicos específicos.
Antes de sustituirlo, confirme el voltaje de placa, frecuencia, potencia o corriente, velocidad nominal, eje, montaje y conexión eléctrica. También revise si el operador utiliza relevadores, un variador o una tarjeta con salida dedicada.
Motor DC
Los motores DC son frecuentes en operadores donde se requiere una respuesta controlada en aperturas y cierres. Pueden incluir encoder, tacómetro u otra forma de retroalimentación para que la tarjeta detecte si el motor gira a la velocidad esperada.
Un reemplazo con el mismo voltaje puede ser incompatible si el eje, relación de transmisión, consumo o encoder difieren. Además, invertir polaridad para cambiar el giro sólo es válido cuando el diseño y la tarjeta lo permiten; hacerlo sin confirmar el diagrama puede dañar la electrónica o dejar la lógica de posición invertida.
Motor PMSM
Un PMSM utiliza imanes permanentes y requiere una estrategia de conmutación electrónica adecuada. Usualmente se conecta a una tarjeta diseñada para ese motor y usa señales de posición del rotor mediante encoder o sensores Hall.
No debe sustituirse un motor PMSM por un motor AC o DC “equivalente” sin rediseñar el sistema. La compatibilidad depende de la tarjeta, la alimentación, el tipo de retroalimentación y los parámetros de control. En una modernización, suele ser más seguro evaluar motor y controlador como un conjunto.
Controladores de puerta y tarjetas de accionamiento
La tarjeta de control de puerta recibe órdenes de abrir, cerrar, reapertura y, en algunos casos, señales de comunicación del controlador principal. Su función no es sólo energizar el motor: también administra rampas de velocidad, límite de corriente, detección de bloqueo, entradas de seguridad y referencias de posición.
Según el fabricante, puede encontrarse como door controller, door drive board, tarjeta de operador, placa de puerta o tarjeta de accionamiento. Algunas unidades integran potencia y lógica en una misma tarjeta; otras usan módulos separados.
En una sustitución, compare el número de parte completo y la revisión de hardware. Cuando no se dispone de una equivalencia documentada, revisar únicamente fotografías o el tipo de conector no es suficiente.
Para operadores Hitachi, puede ser relevante revisar una tarjeta de control para motor de puerta HGP o una tarjeta para motor y accionamiento de puerta Hitachi, siempre cotejando la referencia exacta, conectores, software aplicable y configuración requerida para el equipo.
Qué debe coincidir en una tarjeta
Antes de instalar una tarjeta de reemplazo, valide como mínimo:
- Número de parte, revisión y familia de operador.
- Tensión y tipo de alimentación de entrada.
- Tipo de motor compatible: AC, DC, PMSM, con escobillas o sin escobillas.
- Corriente nominal y capacidad de salida.
- Conectores y asignación de pines.
- Entradas de cortina fotoeléctrica, fotocelda, finales de carrera y señales de cabina.
- Tipo de encoder, sensores Hall o tacogenerador soportado.
- Parámetros disponibles y método de programación.
- Versión de firmware, cuando el fabricante la identifique.
- Condiciones de montaje, puesta a tierra y protección contra interferencia eléctrica.
Una tarjeta genérica o de otra revisión puede encender y aun así fallar durante la operación. Por ejemplo, podría mover la puerta, pero interpretar erróneamente la señal de apertura, perder la referencia de posición o detectar una sobrecorriente inexistente.
Retroalimentación, límites y sensores de seguridad
El controlador necesita saber qué está haciendo la puerta. Para ello combina señales de movimiento, posición y seguridad. Si alguna señal es intermitente o está mal ajustada, puede causar fallas que parecen ser de motor o de tarjeta.
Encoder y sensores de movimiento
El encoder convierte el giro del motor en pulsos o señales que permiten controlar velocidad y recorrido. Los sensores Hall cumplen una función relacionada en algunos motores sin escobillas. Un cable dañado, un conector flojo, contaminación o una señal eléctrica degradada puede generar errores de posición.
Cuando hay retroalimentación, no se debe intercambiar el motor sin verificar que el encoder tenga la misma resolución, alimentación, conector y lógica de señal que espera la tarjeta. La incompatibilidad puede provocar vibración, movimientos bruscos, inversión de sentido o bloqueo por falla.
Límites y referencias
Algunos operadores usan finales de carrera físicos para indicar puerta abierta o cerrada. Otros establecen posiciones por encoder y una referencia inicial. También existen configuraciones mixtas.
Los límites no deben usarse para compensar una puerta que se arrastra o golpea. Primero se corrige la condición mecánica; después se ajustan los puntos de parada según el procedimiento del fabricante. Un límite mal colocado puede dejar la puerta parcialmente cerrada, causar rebotes o impedir que el sistema confirme la condición de cierre.
Cortina fotoeléctrica y protección contra obstrucciones
La cortina fotoeléctrica detecta interrupciones en el vano de puerta. Una lente sucia, cable flexible fatigado, alimentación inestable o desalineación puede producir reaperturas aleatorias.
No es apropiado anular permanentemente una cortina, fotocelda, borde sensible o entrada de seguridad para “resolver” una falla. Además del riesgo para los usuarios, se pierde información diagnóstica importante. La revisión debe incluir limpieza, alineación, alimentación, cableado y configuración de entrada.
Síntomas comunes de falla en el door drive
Los síntomas ayudan a orientar el diagnóstico, pero no sustituyen las mediciones ni el procedimiento del fabricante.
| Síntoma observado | Causas posibles que conviene revisar |
|---|---|
| La puerta no abre ni cierra | Alimentación ausente, fusible, tarjeta bloqueada, cableado, motor desconectado, orden no recibida |
| La puerta intenta moverse y se detiene | Obstrucción mecánica, correa floja, rodillos dañados, sobrecorriente, retroalimentación incorrecta |
| Apertura o cierre lento | Fricción, suciedad en riel, ajuste de velocidad, bajo voltaje, motor desgastado o transmisión con patinaje |
| Golpea al abrir o cerrar | Parámetros de aceleración o desaceleración, límites mal ajustados, juego mecánico, carro desalineado |
| Reabre sin obstáculo visible | Cortina fotoeléctrica sucia o defectuosa, cableado intermitente, entrada de seguridad inestable |
| Cierra, pero no permite viaje | Señal de puerta cerrada o enclavamiento no confirmado, patines, contactos o lógica de seguridad |
| Falla intermitente al moverse la cabina | Cable viajero, conectores, vibración, falso contacto o pérdida momentánea de alimentación |
| Se calienta el motor o la tarjeta | Puerta dura, corriente excesiva, parámetros inadecuados, ventilación deficiente o componente incompatible |
Un error frecuente es sustituir la tarjeta ante cualquier código de puerta. Si la hoja tiene resistencia mecánica elevada, el controlador puede estar protegiendo el motor de una sobrecarga real. Medir corriente, inspeccionar el recorrido manualmente y revisar la transmisión evita reemplazos innecesarios.
Cómo igualar las especificaciones del motor y controlador
La forma más segura de comprar un repuesto para un door drive es partir de la identificación exacta del conjunto instalado. La placa del motor, la etiqueta de la tarjeta, el manual del operador y el diagrama eléctrico son fuentes complementarias; ninguna debe interpretarse de forma aislada.
Datos del motor que se deben documentar
Registre antes de retirar el motor:
- Marca, modelo y número de parte.
- Tipo de motor y tecnología de control.
- Voltaje, corriente, potencia y, cuando aplique, frecuencia.
- Velocidad nominal, torque o datos mecánicos disponibles.
- Tipo de eje, diámetro, longitud y forma de acoplamiento.
- Patrón de montaje, distancia entre tornillos y orientación.
- Conectores, número de cables y colores conforme al diagrama.
- Encoder, Hall, freno u otros accesorios incorporados.
- Sentido de giro definido por el fabricante.
La corriente de placa es especialmente importante. Una tarjeta con capacidad insuficiente puede fallar por sobrecarga; una tarjeta de mayor capacidad tampoco garantiza funcionamiento si su estrategia de control o señal de retroalimentación no corresponde al motor.
Datos del controlador que se deben documentar
Para la tarjeta, registre la referencia completa, versión, entradas, salidas y alimentación. Tome fotografías claras antes de desconectar conectores, pero use también etiquetas y diagramas: los colores del cableado pueden variar por reparación anterior o por lote de fabricación.
Al adquirir una tarjeta para motor de puerta de elevador, confirme que la pieza ofrecida corresponde al motor, operador y configuración del elevador. Kelevator suministra refacciones multimarca para compradores B2B, distribuidores, contratistas de mantenimiento, empresas de modernización y OEM; aun así, la validación técnica de la referencia y aplicación sigue siendo indispensable antes de instalar.
Errores de compatibilidad que deben evitarse
- Seleccionar por fotografía sin comprobar número de parte y revisión.
- Comparar sólo voltaje, ignorando corriente, encoder y tipo de motor.
- Reutilizar un parámetro de otro operador “parecido”.
- Conectar un encoder por orden de colores en vez de seguir el pinout.
- Sustituir conectores sin identificar cada terminal.
- Asumir que una tarjeta nueva viene calibrada para el recorrido existente.
- Cambiar el motor sin revisar la causa de la carga mecánica excesiva.
Configuración de parámetros y alineación mecánica
La programación y el ajuste físico deben hacerse juntos. Configurar una velocidad mayor para compensar un carro con fricción incrementa el desgaste y puede disparar protecciones. Por el contrario, una mecánica bien alineada permite usar parámetros más estables y consistentes.
Revisiones mecánicas antes de parametrizar
Con el equipo desenergizado y siguiendo el procedimiento de seguridad aplicable, revise:
- Rieles limpios y en buen estado.
- Rodillos, carros y herrajes sin desgaste excesivo ni holguras anormales.
- Banda, cable o cadena con tensión y condición adecuadas.
- Poleas y fijaciones firmes, sin desalineación.
- Hojas de puerta sin rozamiento contra umbrales, jambas o guardas.
- Patines retráctiles con apertura, cierre y acoplamiento correctos.
- Cables flexibles sin aislamiento roto, aplastamiento o tensión indebida.
- Topes y componentes de amortiguación en la posición especificada.
No lubrique indiscriminadamente rieles, bandas o componentes de fricción. El lubricante equivocado puede atraer contaminantes, favorecer el patinaje o alterar el comportamiento esperado del operador. Siga las indicaciones del fabricante de la puerta.
Parámetros que normalmente se ajustan
Los nombres cambian por fabricante, pero es habitual encontrar ajustes para:
- Velocidad de apertura y cierre.
- Aceleración y desaceleración.
- Corriente o fuerza de detección de obstáculo.
- Tiempo máximo de apertura, cierre y reapertura.
- Posición completamente abierta y completamente cerrada.
- Zona de aproximación o velocidad lenta.
- Tipo y lógica de sensor de seguridad.
- Sentido de giro del motor.
- Aprendizaje de recorrido o referencia de encoder.
Anote los parámetros originales antes de modificar cualquier valor. Si la tarjeta permite respaldo, consérvelo junto con el número de equipo y fecha. Esto facilita recuperar la configuración después de una sustitución o detectar cambios no autorizados.
El aprendizaje automático, cuando existe, no reemplaza la inspección. Si el operador aprende un recorrido con holgura, fricción o límites incorrectos, reproducirá una condición deficiente con aparente normalidad hasta que falle en servicio.
Puesta en marcha del sistema de puertas

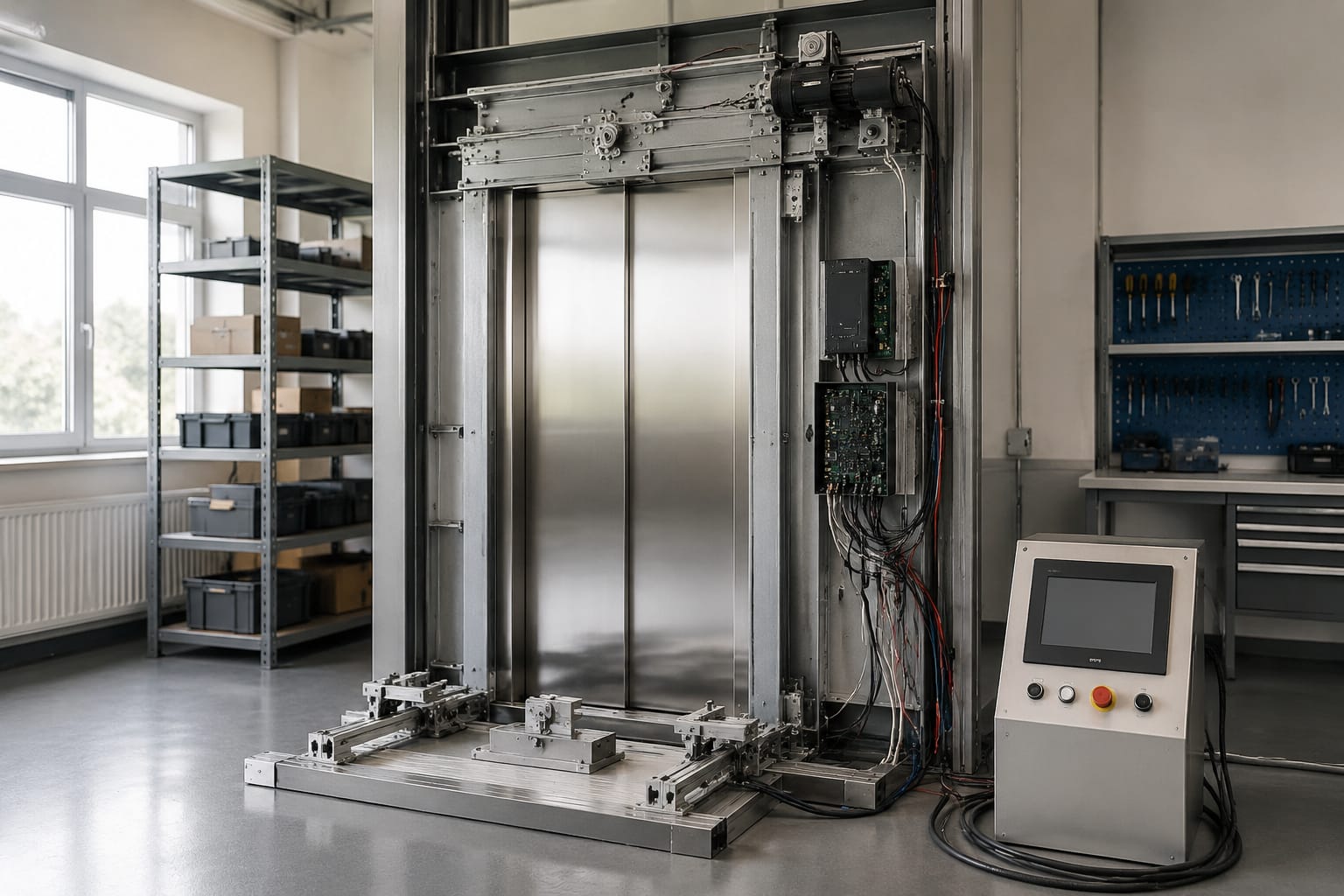

La puesta en marcha debe realizarla personal calificado, con el elevador controlado y conforme al manual del fabricante del operador y a los procedimientos de seguridad del sitio. El objetivo es verificar toda la secuencia, no sólo comprobar que las hojas se mueven.
Lista de verificación para comisionar
- Confirme alimentación, tierra física, conectores y fusibles correctos antes de energizar.
- Revise que la tarjeta, el motor y la transmisión estén firmemente montados.
- Verifique el sentido de movimiento con una prueba controlada.
- Establezca referencias, límites o procedimiento de aprendizaje conforme al fabricante.
- Ajuste velocidades y rampas sin exceder la capacidad mecánica del operador.
- Pruebe apertura y cierre repetidos desde condiciones de cabina y piso aplicables.
- Compruebe la respuesta de la cortina fotoeléctrica o dispositivo de protección en distintos puntos del vano.
- Verifique que no haya golpes, patinaje, roces, vibración excesiva ni calentamiento anormal.
- Confirme que la señal de puerta cerrada y los enclavamientos permiten el movimiento sólo en condición segura.
- Registre parámetros finales, referencias instaladas, pruebas realizadas y observaciones de mantenimiento.
Durante las pruebas, observe el comportamiento desde el primer ciclo. Una puerta que opera bien una vez pero presenta variaciones después de varios ciclos puede tener un problema de cableado flexible, temperatura, conectores o detección de corriente.
Cuándo detener el ajuste y revisar el diagnóstico
Suspenda el intento de ajuste si hay olor a aislamiento quemado, fusibles que se abren repetidamente, chispas, movimiento incontrolado, calentamiento rápido, pérdida de señales de seguridad o contacto entre componentes. Incrementar límites de corriente o desactivar protecciones para terminar una prueba puede convertir un problema local en daño al motor, la tarjeta o el mecanismo.
Preguntas frecuentes sobre door drives
¿Puedo cambiar sólo el motor de puerta?
Sí, cuando la tarjeta, transmisión y retroalimentación son compatibles y están en buen estado. Antes de hacerlo, confirme tipo de motor, datos eléctricos, eje, montaje, encoder o sensores y parámetros requeridos. Si el motor falló por una puerta dura, corrija primero la causa mecánica.
¿Una tarjeta de puerta nueva necesita programación?
Con frecuencia sí. Algunas tarjetas requieren seleccionar tipo de motor, aprender recorrido, ajustar velocidades, definir entradas de seguridad o cargar parámetros específicos. La necesidad exacta depende de la marca y modelo del operador.
¿Por qué la puerta cierra y vuelve a abrir sin que haya alguien?
Las causas comunes incluyen cortina fotoeléctrica contaminada, cable flexible intermitente, fotocelda desalineada, ajuste de sensibilidad, rebote mecánico o señal inestable de cierre. Se debe diagnosticar la entrada que ordena la reapertura, no sólo bajar la sensibilidad.
¿Cómo sé si el problema es mecánico o electrónico?
Empiece por revisar el recorrido, rieles, rodillos, banda, patines y fijaciones. Después verifique alimentación, códigos, entradas de seguridad y retroalimentación del motor. Si el motor exige corriente elevada por fricción, la falla es principalmente mecánica aunque la tarjeta reporte sobrecorriente.
Para elegir o sustituir componentes del door drive, reúna la identificación completa del motor y la tarjeta, fotografías de conectores, diagrama eléctrico y los parámetros existentes. Con esa información se puede comparar una refacción de forma técnica y planear un ajuste que deje el sistema de puertas operando de manera consistente.
