Contrapeso de elevador: piezas, función y seguridad

El contrapeso de elevador equilibra una parte importante de la carga que mueve la máquina de tracción. Al reducir el esfuerzo necesario para subir y bajar la cabina, favorece un desplazamiento estable y limita la demanda sobre el sistema de suspensión y tracción. No es un bloque de peso fijo aislado: funciona como un conjunto formado por bastidor, pesas de relleno, guiado, conexiones y elementos de seguridad.

En términos prácticos, una intervención en el contrapeso exige confirmar la configuración original del elevador. El peso total, el tipo de riel, las zapatas, las fijaciones, los cables o cadenas de compensación y las holguras del cubo deben corresponder al diseño del fabricante y a las condiciones de la instalación. Sustituir una pieza por apariencia, sin verificar medidas y compatibilidad, puede afectar el recorrido y la seguridad del equipo.

Por qué los elevadores de tracción usan contrapesos

En un elevador de tracción, la cabina y el contrapeso están conectados por los medios de suspensión que pasan sobre la polea de tracción. Cuando una parte baja, la otra sube. El contrapeso compensa el peso de la cabina vacía más una proporción de su carga nominal, definida por el diseño del sistema.

Esta disposición tiene efectos directos:

• Reduce la potencia que debe aportar el motor durante gran parte de los viajes.
• Disminuye la diferencia de carga entre ambos lados del sistema.
• Ayuda a mantener la tracción adecuada entre los medios de suspensión y la polea.
• Reduce esfuerzos dinámicos en componentes asociados, siempre que el conjunto esté correctamente balanceado.
• Permite que la cabina y el contrapeso recorran el cubo en sentidos opuestos con guiado independiente.

El contrapeso no se calcula con una regla universal aplicable a todos los equipos. La compensación depende, entre otros factores, de la masa de la cabina, la carga nominal, la configuración de suspensión, el recorrido y los componentes especificados por el fabricante. Agregar o retirar pesas para “hacer que viaje mejor” sin un análisis técnico puede alterar la condición de diseño.

También conviene diferenciarlo de los contrapesos usados en otros mecanismos. En elevadores hidráulicos, por ejemplo, el esquema de movimiento y accionamiento puede ser distinto. Antes de solicitar partes, confirme que se trata de un elevador de tracción con conjunto de contrapeso en el cubo.

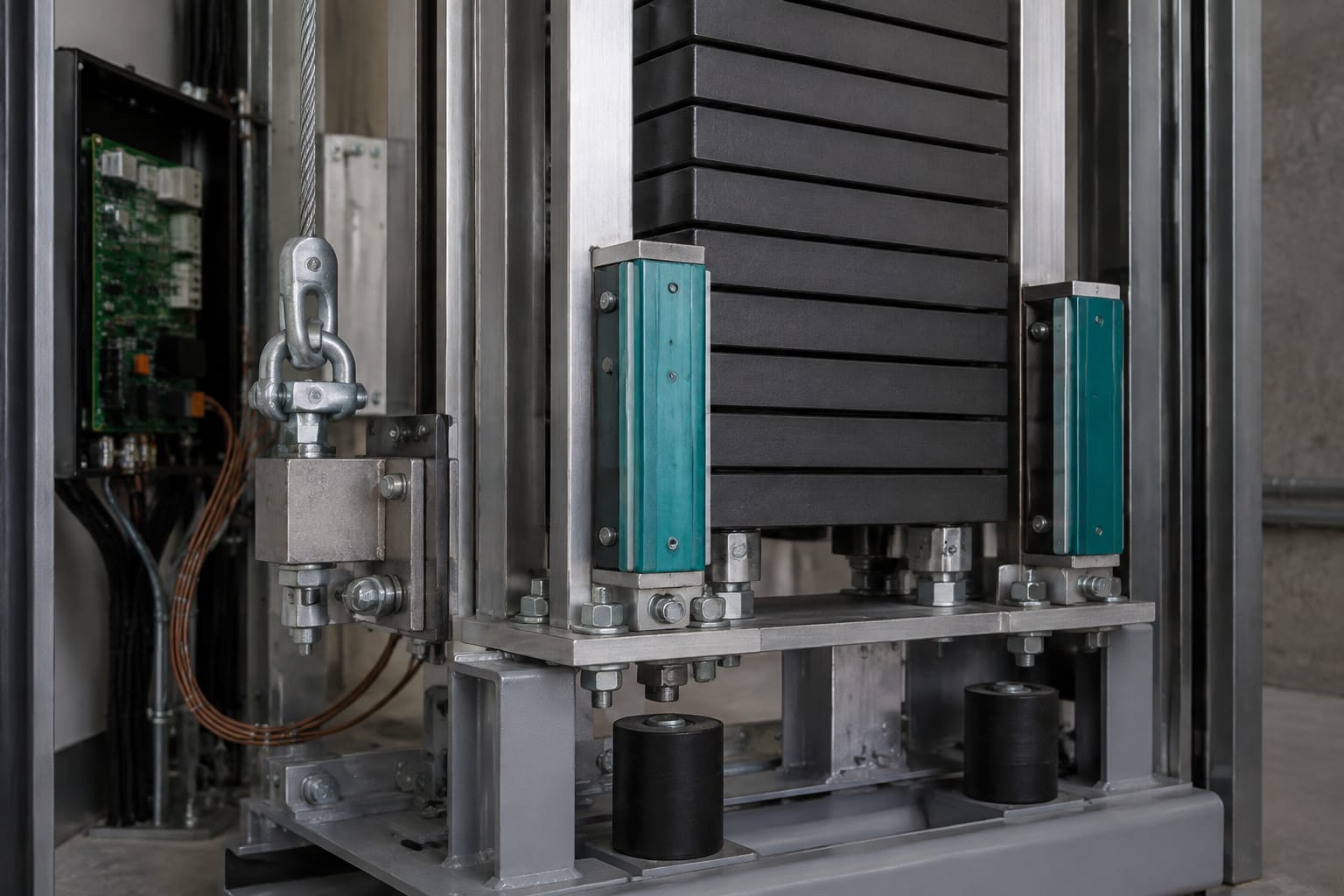

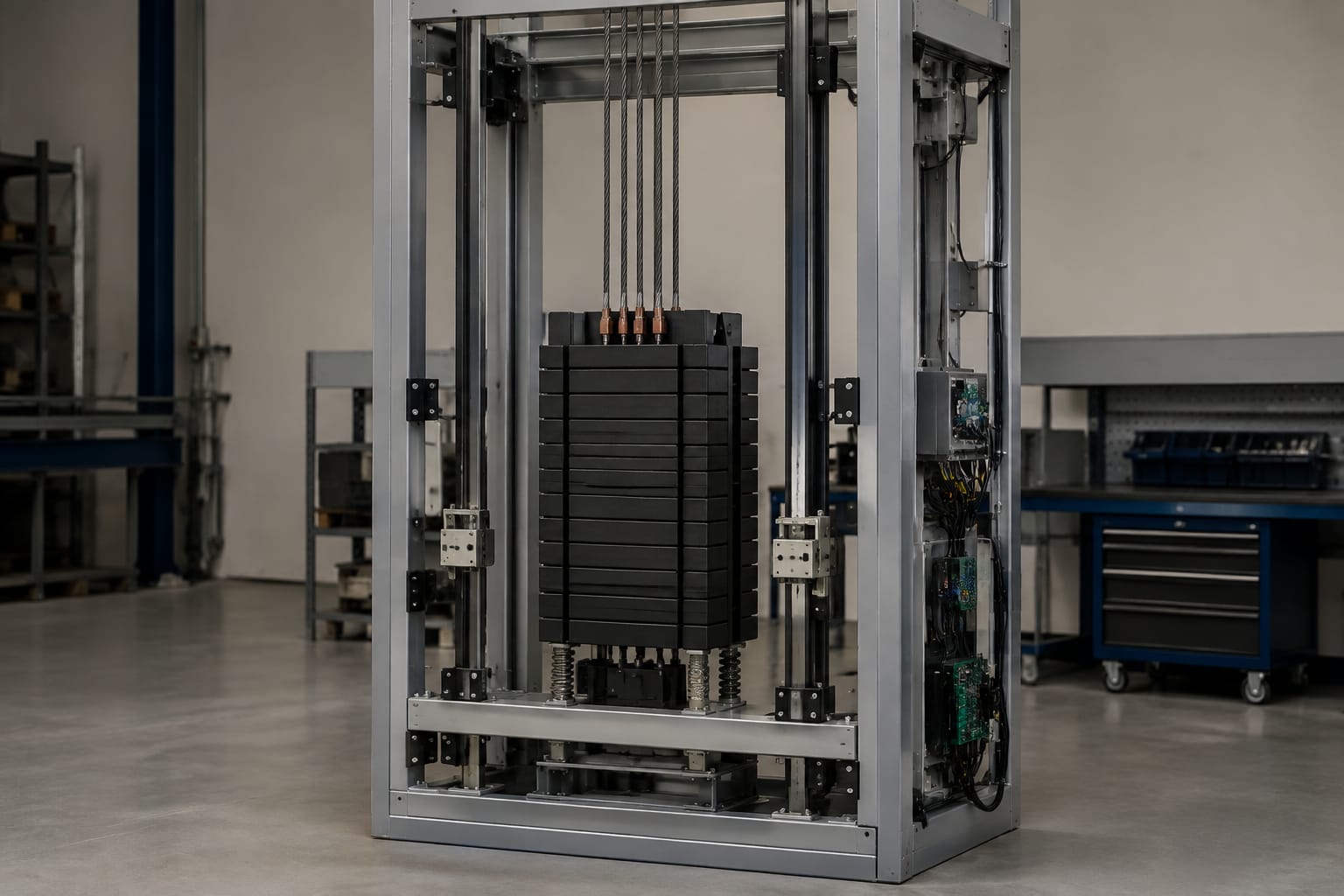

Bastidor del contrapeso y pesas de relleno

El bastidor es la estructura que sostiene y retiene las pesas de relleno. Generalmente incorpora largueros verticales, travesaños, una placa o elemento de suspensión, fijaciones de retención y puntos de montaje para las zapatas guía. Debe mantener las pesas alineadas durante todo el recorrido, incluidos los cambios de velocidad, el arranque, el frenado y una eventual llegada a los amortiguadores del foso.

Las pesas de relleno aportan la masa requerida por el diseño. Según el equipo, pueden ser bloques de hierro fundido, acero u otros formatos aprobados para esa aplicación. No basta con que un bloque “quepa” en el bastidor: sus dimensiones, espesor, masa, perforaciones o sistema de apilamiento deben ser compatibles con el marco y sus retenedores.

Qué revisar en el bastidor

Durante una revisión visual, el técnico debe buscar deformación, corrosión relevante, soldaduras deterioradas, travesaños desplazados y daños en los puntos de suspensión. También deben revisarse los elementos que mantienen las pesas dentro del bastidor.

Las señales de atención incluyen:

• Retenedores flojos, ausentes, doblados o con corrosión.
• Pesas con movimiento lateral anormal o separación irregular.
• Grietas, golpes o deformaciones del marco.
• Tornillería sin aseguramiento adecuado o con evidencia de aflojamiento.
• Rozamiento del bastidor con rieles, soportes, cables u otros elementos del cubo.
• Marcas de impacto cerca de la parte inferior del conjunto.

Nunca se deben sustituir pesas por materiales improvisados, bloques sin identificación o piezas cuya masa no se haya confirmado. Además del riesgo de desprendimiento, una masa incorrecta puede modificar la relación de balance del elevador.

Cuándo sustituir el bastidor o las pesas

La sustitución debe evaluarse cuando exista daño estructural, deterioro que comprometa la retención, incompatibilidad con componentes del sistema o evidencia de impacto. Si faltan pesas, no asuma la cantidad original solo por el espacio vacío: revise planos, documentación técnica, registros de modernización y la configuración real de cabina.

En una modernización, el cambio de operador de puertas, interior de cabina, controlador, motor o carga nominal puede cambiar la masa suspendida. Por ello, el contrapeso debe revisarse como parte del alcance técnico completo, no como una partida independiente de herrería.

Zapatas guía y rieles guía

Las zapatas guía mantienen el contrapeso centrado sobre sus rieles. Su función es limitar el desplazamiento lateral y permitir un recorrido controlado sin contacto metal con metal indebido. El tipo de zapata depende del perfil del riel, la velocidad, el diseño del bastidor y las especificaciones del elevador.

Es común encontrar zapatas con revestimiento reemplazable, también llamado forro o lining. Estos insertos son piezas de desgaste y deben conservar el ajuste previsto respecto al riel. Una holgura excesiva puede producir vibración, golpeteo y desgaste irregular; una holgura insuficiente puede provocar rozamiento, calentamiento, ruido y deterioro acelerado.

Para identificar opciones de reemplazo, el perfil del riel y la geometría de la zapata son datos determinantes. Por ejemplo, pueden revisarse configuraciones de zapata para riel hueco de contrapeso con forro tipo W o una zapata tipo M para riel hueco de contrapeso. La designación comercial por sí sola no confirma equivalencia: siempre hay que cotejar dimensiones, posición de montaje y aplicación.

Inspección del guiado

Revise el estado de los rieles y de las zapatas con el elevador fuera de servicio y conforme al procedimiento de mantenimiento aplicable. Busque desgaste desigual del forro, grietas, bordes desprendidos, contaminación con aceite o grasa no compatible, fijaciones flojas y contacto anormal con el riel.

Los rieles deben conservar su continuidad, fijación y alineación. Un problema de riel puede presentarse como desgaste repetido de zapatas, por lo que cambiar únicamente el forro no siempre resuelve la causa. También deben observarse los soportes de riel, las uniones y cualquier interferencia que aparezca a lo largo del recorrido.

En equipos donde la aplicación lo requiera, existen zapatas auxiliares para riel de contrapeso compatibles con configuraciones Mitsubishi y Otis. La referencia de marca ayuda a orientar la búsqueda, pero el pedido debe validarse contra número de parte, medidas y versión del equipo.

Conexiones de compensación y suspensión

El contrapeso se conecta a los medios de suspensión mediante una placa, viga o punto de amarre diseñado para distribuir la carga. Dependiendo de la instalación, el sistema puede utilizar cables de acero, bandas u otros medios autorizados por el fabricante. Las terminaciones, grapas, cuñas, resortes, aisladores o dispositivos de igualación deben conservar la configuración especificada.

No debe confundirse la suspensión con la compensación. En recorridos largos, el peso de los cables de suspensión puede afectar el balance entre la cabina y el contrapeso. Para corregirlo, algunos elevadores incorporan cables o cadenas de compensación conectados entre ambos conjuntos. Estos elementos requieren su propia revisión de desgaste, tensión, guías y puntos de sujeción.

Puntos que deben comprobarse

• Estado de los medios de suspensión conforme al criterio técnico y al fabricante.
• Alineación y condición de la placa de suspensión del contrapeso.
• Integridad de terminales, pernos, tuercas, pasadores y seguros.
• Desgaste, corrosión o elongación visible en cadenas de compensación.
• Funcionamiento de guías, tensores o poleas asociadas a la compensación.
• Ausencia de contacto entre cables, marco, rieles y estructura del cubo.

Cambiar un cable, una cadena o una terminación sin verificar el conjunto puede introducir diferencias de tensión o de recorrido. En trabajos de reemplazo, la secuencia de desmontaje y montaje debe seguir la documentación del fabricante y el método de trabajo autorizado.

Holguras y retención: consideraciones críticas

El contrapeso necesita recorrer el cubo sin tocar la cabina, los rieles ajenos, la estructura, los cables ni otros componentes. Las holguras se verifican con base en el diseño del elevador, las condiciones del cubo y la normativa aplicable. No existe una medida única que sea correcta para todos los modelos.

Las zonas más sensibles suelen ser la parte superior del recorrido, el cruce de cabina y contrapeso, los puntos de paso de cables y el foso. Una modificación de cabina, un cambio de riel, una variación en los amortiguadores o el asentamiento de un componente puede modificar estas distancias.

La retención de las pesas merece atención especial. El bastidor debe impedir que los bloques se salgan o se desplacen de forma peligrosa incluso ante vibración o movimiento brusco. Las piezas de retención no son accesorios opcionales ni deben repararse mediante soluciones improvisadas.

Antes de poner en operación un equipo intervenido, confirme:

Hallazgos comunes de desgaste e inspección

El desgaste de contrapesos rara vez aparece como una sola falla evidente. Con frecuencia, los síntomas se relacionan entre sí. Un forro gastado puede indicar desalineación; una vibración puede relacionarse con holgura en el bastidor, rieles dañados o una condición de suspensión que requiere diagnóstico.

Los hallazgos frecuentes incluyen forros de zapata adelgazados, desgaste concentrado en un borde, rieles con marcas de fricción, tornillería floja, corrosión en el marco, pesas mal retenidas y cables de compensación con roce.

También es importante investigar cambios de ruido o vibración reportados por usuarios o registrados durante el mantenimiento. Aunque la cabina sea la parte visible para el pasajero, el origen puede estar del lado del contrapeso.

Una inspección útil no se limita a reemplazar el componente desgastado. Debe responder tres preguntas:

1. ¿Qué pieza presenta desgaste o daño?
2. ¿Qué condición originó ese desgaste?
3. ¿Qué otro componente pudo afectarse antes de detectar la falla?

Documentar fotografías, medidas, número de parte y ubicación del desgaste mejora la trazabilidad para compras futuras y evita pedir piezas basándose únicamente en una descripción general.

Identificación de refacciones para contrapeso

La identificación correcta reduce devoluciones, retrabajo y tiempos de inmovilización. Para una zapata, forro, bastidor o elemento de retención, el nombre comercial no suele ser suficiente. Dos piezas visualmente similares pueden cambiar en ancho, espesor, patrón de fijación, perfil del riel o sentido de montaje.

Antes de solicitar una refacción, reúna lo siguiente:

• Marca, modelo y número de serie del elevador, cuando estén disponibles.
• Número de parte original y marca del componente retirado.
• Fotografías nítidas de la pieza instalada y de sus fijaciones.
• Medidas del riel: perfil, ancho de cabeza y dimensiones relevantes.
• Medidas de la zapata o del forro: largo, ancho, espesor y ubicación de perforaciones.
• Tipo de bastidor y posición de la pieza: superior, inferior, lateral o auxiliar.
• Material y condición de la pieza existente.
• Cantidad requerida por conjunto y si se reemplazará por pares.
• Antecedentes de modernización que puedan haber modificado la configuración original.

Para pesas de relleno, agregue el peso unitario verificado, dimensiones, método de sujeción y masa total objetivo definida en la documentación técnica. Para componentes de suspensión o compensación, la validación debe incluir la configuración completa y no solo la pieza individual.

Kelevator suministra refacciones multimarca para importadores B2B, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. En compras técnicas, compartir esta información de identificación permite evaluar la compatibilidad de forma más precisa que una solicitud basada solo en la marca del elevador.

Precauciones de seguridad al trabajar con contrapesos

El contrapeso es una carga suspendida o guiada de alta masa. Cualquier trabajo en esa zona debe ser realizado por personal calificado, con el elevador fuera de servicio, control de energías y un procedimiento específico para la tarea. No se debe ingresar al cubo ni trabajar bajo el contrapeso únicamente por haber desconectado la alimentación principal.

Las precauciones básicas incluyen:

• Aplicar bloqueo y etiquetado de acuerdo con el procedimiento de la empresa.
• Evitar colocar personas bajo cargas suspendidas o con posibilidad de movimiento.
• Asegurar la cabina y el contrapeso mediante métodos aprobados para el equipo.
• Confirmar la condición de los amortiguadores y el espacio disponible en el foso.
• Usar equipo de protección personal apropiado para el riesgo identificado.
• Delimitar el área y mantener comunicación entre el personal involucrado.
• No retirar retenedores, pesas o conexiones sin un plan de soporte de carga.
• Verificar el funcionamiento y las holguras antes de devolver el elevador al servicio.

Las prácticas específicas deben ajustarse al manual del fabricante, la regulación aplicable y los procedimientos de seguridad del sitio. Cuando existan daños estructurales, dudas sobre el balance o interferencias en el recorrido, la intervención debe escalarse a un responsable técnico competente antes de operar el elevador.

Un contrapeso bien mantenido depende de piezas compatibles, retención completa, guiado correcto y una inspección que busque la causa del desgaste. Para cotizar o comparar una refacción, prepare las medidas, fotografías y números de parte del conjunto instalado; esa información permite validar la opción adecuada sin asumir equivalencias por apariencia.
