Un elevator controller es el gabinete que coordina el movimiento del elevador, la operación de puertas, las señales de piso, las llamadas y las condiciones de seguridad. Elegirlo bien no consiste solo en igualar el voltaje o sustituir una tarjeta: debe ser compatible con la máquina, el operador de puertas, los dispositivos del cubo, la instalación de cabina y la lógica de seguridad existente.
Para una sustitución puntual, conviene identificar qué parte falló y confirmar si el resto del sistema puede conservarse. Para una modernización, el objetivo es definir una arquitectura completa y documentada que permita mantener el equipo, conseguir refacciones y ampliar funciones sin depender de soluciones improvisadas.
Qué controla un elevator controller
El controlador recibe información de sensores, interruptores, botones y circuitos de protección. Con esa información decide cuándo mover la cabina, en qué dirección, cuándo detenerla y qué señales mostrar. En una instalación de tracción, también coordina el mando hacia el variador o el contactor de potencia; en una hidráulica, controla el grupo de válvulas y la bomba.
Sus funciones principales suelen incluir:
- Registrar y priorizar llamadas de cabina y de pasillo.
- Determinar dirección de viaje, nivelación y zona de puerta.
- Supervisar la posición de la cabina mediante encoder, sensores magnéticos, selectores u otros sistemas de posicionamiento.
- Mandar apertura, cierre, reapertura y tiempos de puerta.
- Gestionar indicadores, gong, flechas direccionales, displays y señalización de sobrecarga.
- Ejecutar la lógica de inspección y de operación normal.
- Vigilar entradas críticas, como cerraduras de puerta de piso, contacto de puerta de cabina, paro, límites y dispositivos de protección.
- Comunicar fallas, estados y eventos a una herramienta de diagnóstico o, cuando aplica, a un sistema remoto.
El gabinete de maniobra no sustituye a todos los elementos de seguridad. Algunos dispositivos actúan mediante circuitos cableados que deben interrumpir o impedir el movimiento bajo una condición anormal. Por ello, una falla atribuida al controlador puede originarse en un contacto mecánico, cable roto, fuente inestable, conector, relé, tarjeta de interfaz o componente externo.
Antes de pedir hardware, se debe separar el síntoma de la causa. Por ejemplo, una cabina que no responde a llamadas puede tener una entrada de seguridad abierta; una puerta que no cierra puede depender del operador, de la fotocelda o de un contacto; y un error de posición puede venir del sistema de sensado, no necesariamente de la CPU.
Controles por relevadores, PLC e integrados
La arquitectura del elevador determina el método de diagnóstico, la disponibilidad de refacciones y el alcance realista de una actualización. Los tres grupos siguientes ayudan a ubicar el tipo de sistema, aunque existen equipos híbridos y variantes de cada fabricante.
| Tipo de control | Cómo opera | Ventajas prácticas | Límites y consideraciones |
|---|---|---|---|
| Por relevadores | Usa relevadores, temporizadores y cableado para formar la lógica | Diagnóstico visual y directo; algunas reparaciones pueden hacerse por componentes | Más cableado, desgaste de contactos y menor flexibilidad para nuevas funciones |
| Basado en PLC | Un PLC programable procesa la lógica y se apoya en módulos de entradas/salidas | Arquitectura familiar para técnicos industriales; módulos sustituibles en ciertos diseños | El programa, las interfaces y la lógica de seguridad deben estar correctamente definidos; no todo PLC industrial es apto como control de elevador |
| Integrado o dedicado | Una tarjeta principal y módulos específicos manejan la maniobra, señales y comunicación | Funciones compactas, diagnóstico por códigos y mejor integración con variador y periféricos | Puede requerir software, parámetros, arneses o herramientas específicas del fabricante |
Controladores por relevadores
Un control por relevadores se reconoce por sus múltiples componentes electromecánicos, borneras y cableado punto a punto. Es común que una falla sea localizable por el estado de un relevador, un fusible, un temporizador o un contacto. Sin embargo, mantenerlo operativo puede volverse complicado cuando hay desgaste generalizado, modificaciones sin planos o piezas discontinuadas.
No siempre es razonable reemplazar todo el controlador porque falló un relevador. Primero hay que evaluar el estado del gabinete, la legibilidad de diagramas, la condición del cableado, la disponibilidad de piezas equivalentes y la necesidad de funciones nuevas. Cuando el sistema completo ya exige intervenciones repetidas, una modernización puede ofrecer una base más mantenible.
Controladores basados en PLC
Algunos sistemas usan PLC para organizar la lógica, con módulos de E/S, relevadores auxiliares y una interfaz específica para el elevador. Su principal ventaja es que permiten estructurar y revisar la lógica mediante programación, siempre que se cuente con el respaldo correcto y personal capacitado.
El error habitual es asumir que cualquier PLC puede reemplazar un controlador de elevador. La maniobra requiere integrar secuencias de viaje, posicionamiento, puertas, inspección, rescate y circuitos de seguridad con criterios técnicos aplicables al proyecto. Un cambio de este tipo necesita ingeniería, documentación y pruebas de puesta en marcha; no es una simple conversión de entradas y salidas.
Controles integrados y digitales

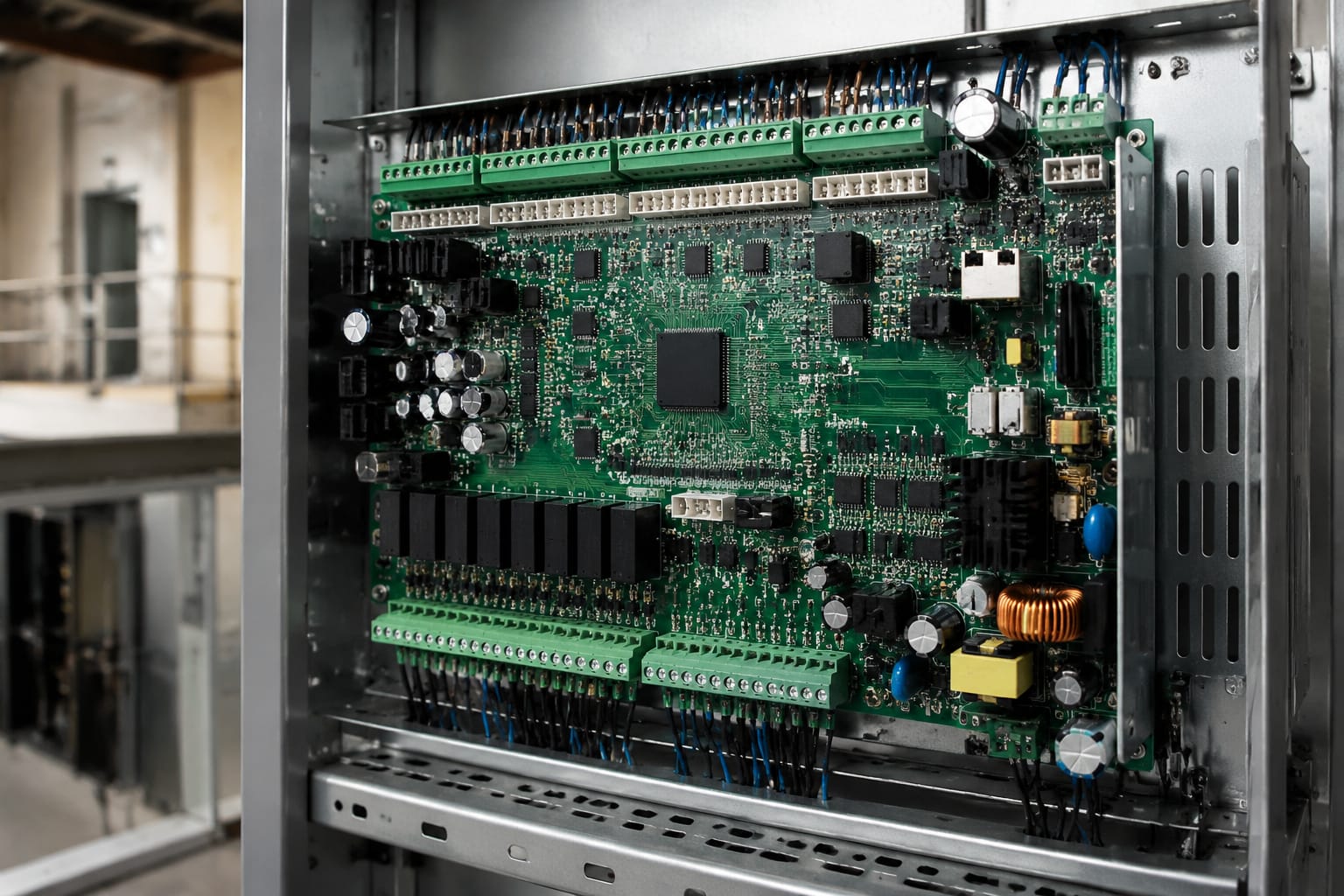

Los sistemas actuales suelen concentrar la lógica en una tarjeta principal, conectada a módulos de cabina, puertas, señales, variador y comunicación. Esto reduce cableado en ciertas arquitecturas y facilita la lectura de diagnósticos, pero aumenta la importancia de tener la referencia exacta de tarjeta, versión de firmware, parámetros y conectores.
Cuando se busca una tarjeta de reemplazo, valide la función concreta, no solo su apariencia. Una tarjeta de acceso, por ejemplo, debe corresponder a la interfaz de llamadas y al protocolo del sistema. Puede revisar opciones de [tarjetas motherboard para control de acceso de elevador](/products/5500-elevator-acess-control-board-motherboard-id-lift-parts/) cuando el alcance sea esa función específica, pero confirme el número de parte y la compatibilidad antes de integrarla.
Aplicaciones de tracción frente a hidráulicas
El mismo elevator controller no se configura igual para todos los sistemas de accionamiento. La diferencia principal está en el equipo que debe controlar y en las señales que necesita supervisar.
| Aspecto | Elevador de tracción | Elevador hidráulico |
|---|---|---|
| Elemento de accionamiento | Máquina de tracción, freno y, con frecuencia, variador | Motor-bomba, válvulas, contactores y circuito hidráulico |
| Información de posición | Puede usar encoder, sensores de cinta, imanes u otros dispositivos | Puede emplear sensores de piso, selector u otros métodos según diseño |
| Funciones a revisar | Mando de freno, retroalimentación de velocidad, dirección, nivelación | Subida, descenso por válvula, presiones, temperatura y nivelación |
| Riesgo de incompatibilidad | Parámetros incorrectos entre controlador, motor y drive | Secuencias inadecuadas de válvulas o motor, además de señales hidráulicas omitidas |
En tracción con variador, confirme cómo se comunica el controlador con el drive: señales discretas, entradas analógicas, comunicación serial u otra interfaz. También deben verificarse alimentación, señales de marcha, habilitación, estado de falla, frenado y retroalimentación del movimiento. Sustituir la tarjeta lógica sin conservar o reconstruir esos vínculos puede dejar el equipo sin respuesta o con fallas intermitentes.
En hidráulicos, revise cómo se controlan la subida, el descenso y la nivelación, así como los dispositivos de protección asociados al grupo hidráulico. La lógica de una maniobra hidráulica no debe copiarse de una de tracción. El proveedor o integrador necesita saber el tipo de válvula, la potencia del motor, la tensión de control y las señales disponibles.
También importa si el proyecto contempla una sola cabina, grupo de elevadores, estacionamiento automático, servicio de bomberos, acceso restringido, despacho especial u otras funciones. Cada una puede requerir E/S, módulos o programación adicional.
Interfaces de puertas y control en techo de cabina
Las puertas generan una parte importante de las incidencias operativas. El controlador central debe intercambiar señales con el operador de puerta, los contactos de cabina y, según la instalación, con módulos ubicados en el techo de cabina.
En el lado de puerta, normalmente se deben identificar:
- Alimentación y tensión nominal del operador.
- Comandos de abrir, cerrar, reapertura, puerta sostenida o apertura limitada.
- Retroalimentación de puerta abierta, cerrada, bloqueada o en falla.
- Cortina de luz, fotocelda, borde sensible u otro dispositivo de protección.
- Contacto de puerta de cabina y relación con las cerraduras de piso.
- Ajustes mecánicos y eléctricos que puedan explicar un cierre incompleto.
En el techo de cabina, una caja de inspección o módulo de interfaz puede concentrar mandos de inspección, paro, iluminación, señales de puerta y conexiones hacia el arnés viajero. Al modernizar, determine si el nuevo controlador reutiliza esa interfaz, exige un módulo propio o requiere recablear ciertos circuitos.
No trate un operador de puerta como intercambiable únicamente porque usa el mismo número de cables. La secuencia, la alimentación, las señales de estado y los límites pueden variar. Para necesidades de operador multifunción, una [pieza universal para sistema Monarch STEP](/products/universal-elevator-multi-function-operator-monarch-step-system-elevator-parts/) debe evaluarse contra el modelo de operador, la interfaz disponible y la configuración requerida.
Entradas, salidas y circuitos de seguridad
Una lista completa de entradas y salidas evita compras incompletas y facilita el comisionamiento. Debe elaborarse desde diagramas y revisión física, no desde supuestos basados en un gabinete similar.
Entradas que se deben levantar
Las entradas informan al controlador del estado de botones, sensores y protecciones. Entre las más comunes están:
- Botoneras de cabina, llamadas de pasillo y cancelaciones.
- Sensores o datos de posición, nivel y zona de puerta.
- Cerraduras de piso, contacto de puerta de cabina y cadenas de seguridad.
- Finales de carrera, límites normales y límites terminales.
- Paros de foso, techo de cabina y cuarto de máquinas, cuando corresponda.
- Sobrecarga, alarma, modo de inspección, emergencia y alimentación de respaldo.
- Estados de operador de puerta, variador o grupo hidráulico.
No basta con contar señales. Hay que registrar si son contactos secos, señales con tensión, entradas supervisadas, comunes positivos o negativos, y su condición normal: normalmente abierta o normalmente cerrada. Una lógica invertida en un circuito crítico puede impedir el funcionamiento o causar diagnósticos confusos.
Salidas y cargas controladas
Las salidas pueden accionar relevadores, contactores, indicadores, operadores de puerta y señales externas. Documente para cada una el tipo de carga, corriente, tensión, supresión de transitorios y necesidad de relevador intermedio.
Las cargas inductivas, como bobinas de contactor, relevadores y ciertas electroválvulas, merecen revisión especial. Una salida de tarjeta no siempre debe accionarlas directamente. El diseño correcto depende de la capacidad de la salida y de la protección indicada por el fabricante del controlador.
La seguridad no se resuelve con una tarjeta genérica
Los circuitos de seguridad deben conservar su función y verificarse conforme a la ingeniería y requisitos aplicables a la instalación. No se deben puentear contactos, dejar protecciones fuera de servicio ni convertir una señal crítica en una simple condición de software para “hacerlo funcionar”.
Cuando exista una falla en la cadena de seguridad, mida y localice el punto abierto con procedimientos de trabajo seguros y personal competente. Los cambios de controlador deben dejar claros los esquemas eléctricos, terminales, contactos y métodos de prueba. Esto es tan importante como instalar el nuevo gabinete.
Cómo seleccionar hardware de reemplazo
La selección empieza por definir si se reemplaza un componente, un subconjunto o la maniobra completa. Un reemplazo parcial reduce alcance, pero puede mantener dependencias de tecnología antigua. Una modernización integral requiere más planeación, aunque permite normalizar documentación y componentes.
Use esta lista antes de solicitar o comprar un elevator controller:
- Identifique el sistema existente. Anote marca, modelo, número de parte, número de serie, fotografías legibles de tarjetas, borneras y etiquetas.
- Defina la aplicación. Confirme si es tracción o hidráulico, número de paradas, velocidad, capacidad, tipo de máquina y configuración de puertas.
- Levante alimentación y potencia. Registre tensión, fases, frecuencia, tensión de control, protección existente y características del motor o drive.
- Mapee interfaces. Incluya operador de puerta, sistema de posición, arnés viajero, displays, botoneras, intercomunicación y acceso.
- Revise funciones especiales. Considere operación en grupo, acceso por credencial, prioridad, monitoreo remoto, rescate y modos especiales requeridos por el proyecto.
- Confirme el método de programación. Pregunte si el equipo necesita software, contraseña, cable, licencia, firmware o parámetros de fábrica.
- Defina soporte de refacciones. Evalúe tarjetas, módulos de E/S, fuentes, displays, relevadores y conectores que será conveniente tener identificados.
- Prepare documentación. Solicite diagramas de conexión, lista de terminales, manual de parámetros y procedimiento de pruebas.
La compatibilidad física también importa. Revise espacio de gabinete, ventilación, riel DIN o montaje, canalizaciones, longitud de conductores, puesta a tierra y separación entre control y potencia. Un equipo funcional en papel puede resultar costoso de instalar si obliga a reconstruir todo el cableado sin haberlo previsto.
Para proyectos que integren restricción de pisos, elija la tarjeta según el tipo de credencial, lectores, relés de llamadas y arquitectura de comunicación. Una [tarjeta de control de acceso para elevador](/products/elevator-access-control-board-motherboard-lift-accessories/) debe seleccionarse por sus interfaces y por el diseño de seguridad y operación del sistema, no solo por el número de pisos a controlar.

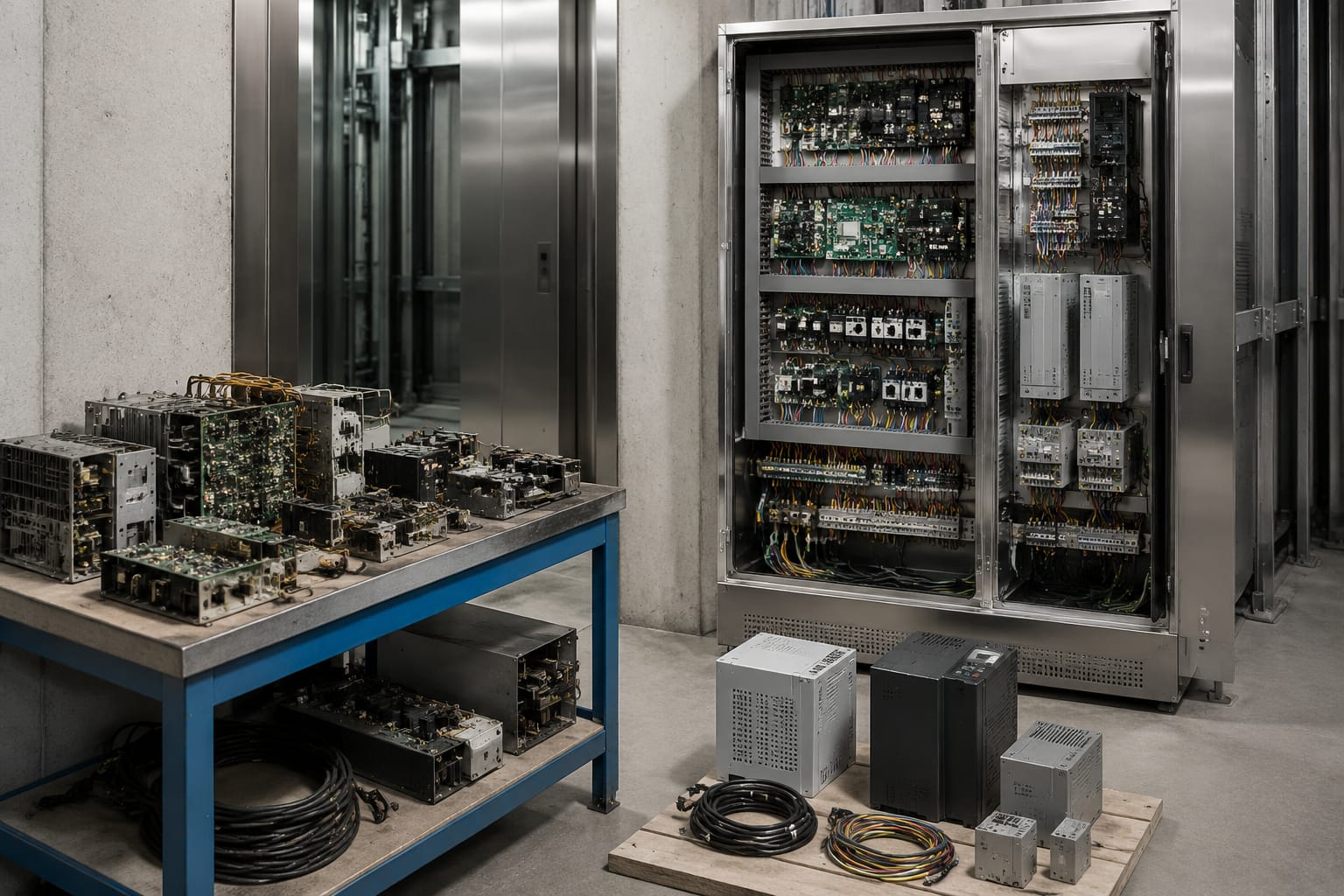

Cómo planear una modernización del controlador
Una modernización ordenada reduce interrupciones y evita descubrir incompatibilidades durante el montaje. El alcance puede ir desde cambiar una tarjeta y actualizar señales hasta sustituir gabinete, variador, operador de puerta, cableado viajero e interfaces de cabina.
1. Levantamiento técnico en sitio
El levantamiento debe producir un inventario usable. Incluya fotografías con etiquetas visibles, diagramas existentes, identificación de cada cable, estado del gabinete, condición de borneras y espacio de instalación. También registre fallas actuales, aunque no todas estén relacionadas con el controlador.
Es importante distinguir lo que se conservará de lo que se reemplazará. Por ejemplo, mantener la máquina no significa que se conservarán el drive, el encoder, la caja de inspección o la señalización. Cada componente retenido debe tener una interfaz definida con el nuevo sistema.
2. Matriz de compatibilidad y alcance
Con la información levantada, cree una matriz simple con cuatro columnas: componente actual, condición, decisión y requisito de interfaz. Esto permite detectar temprano elementos que requieren adaptador, cableado nuevo, módulo adicional o sustitución.
Preste especial atención a:
- Compatibilidad entre controlador y variador.
- Tipo de operador de puerta y sus señales.
- Método de posicionamiento y precisión de nivelación.
- Estado y continuidad del arnés viajero.
- Indicadores de cabina y pasillo.
- Integración con control de acceso, grupo o monitoreo.
- Dispositivos de emergencia y circuitos de seguridad.
3. Diseñe la migración antes del paro
Determine qué se puede prearmar fuera del sitio: gabinete, etiquetas, arneses, relevadores, listas de terminales y parámetros iniciales. Haga respaldos de parámetros disponibles antes de desconectar el sistema anterior y conserve evidencia fotográfica del cableado original.
Un error común es asumir que el diagrama existente refleja todas las modificaciones realizadas durante años. Compare siempre el plano con el gabinete y con la instalación. Los puentes, cables agregados y terminales no documentadas deben investigarse, no replicarse de manera automática.
4. Defina pruebas y criterios de aceptación
El plan debe incluir pruebas de entradas, salidas, puertas, nivelación, llamadas, señalización, inspección y condiciones de seguridad pertinentes. Cada prueba debe tener un resultado esperado, responsable y registro. Así se evita que un equipo se entregue sin haber comprobado funciones básicas que no se activan durante un recorrido normal.
Puesta en marcha y documentación
La puesta en marcha no termina cuando la cabina se mueve. Debe verificarse que el elevator controller responda de forma predecible en operación normal, inspección y condiciones de falla consideradas en el diseño.
Una secuencia práctica de comisionamiento es:
- Revisar montaje, conexiones, tierra física, protecciones y etiquetado antes de energizar.
- Confirmar alimentación de control y potencia, sin asumir que los colores de cables son suficientes.
- Verificar continuidad y estados esperados de entradas de seguridad.
- Configurar parámetros de aplicación, posición, puertas, señales y comunicación conforme a la documentación del equipo.
- Probar salidas inicialmente con el control de riesgos adecuado y comprobar retroalimentaciones.
- Realizar recorridos controlados y validar dirección, paro, nivelación y operación de puertas.
- Probar llamadas de cabina y pasillo, indicadores, alarmas y funciones especiales incluidas en el alcance.
- Registrar fallas, ajustes finales, versiones de software y parámetros aplicados.
Al cierre, entregue o archive diagramas actualizados, lista de terminales, parámetros, fotos del gabinete, identificación de tarjetas y una relación de refacciones críticas. Esta información reduce el tiempo de diagnóstico posterior y permite que otro técnico entienda la instalación sin depender de memoria o cableado sin marcar.
Errores frecuentes al cambiar un controlador
Los problemas más costosos suelen originarse en información incompleta, no en una falla del hardware nuevo.
- Pedir un controlador solo por una fotografía, sin confirmar número de parte, entradas, salidas y software.
- Reutilizar cableado deteriorado o sin etiquetar sin comprobar continuidad y aislamiento.
- No revisar la compatibilidad con variador, motor, encoder o válvula hidráulica.
- Omitir señales de operador de puerta, especialmente retroalimentación de cerrado y protección de reapertura.
- Confundir una falla de circuito de seguridad con una falla de la tarjeta principal.
- Encender el sistema sin respaldar parámetros o sin registrar la configuración anterior.
- Dejar diagramas sin actualizar después de una adaptación.
- Añadir funciones de acceso o monitoreo sin definir qué ocurre ante pérdida de comunicación o energía.
Preguntas frecuentes
¿Cuándo conviene reparar y cuándo reemplazar el elevator controller?
Conviene reparar cuando la falla está claramente localizada, hay refacción compatible y el resto del sistema está documentado y en condición aceptable. El reemplazo o modernización cobra sentido cuando hay fallas repetitivas, tarjetas difíciles de conseguir, cableado alterado, falta de diagramas o necesidad de integrar funciones que el sistema actual no soporta de forma mantenible.
¿Un controlador nuevo puede conservar el operador de puerta existente?
En muchos proyectos sí, pero depende de la alimentación, comandos, retroalimentaciones y estado mecánico del operador. Deben revisarse sus diagramas y señales reales. Que ambas piezas sean de elevador no garantiza compatibilidad directa.
¿Qué información debe incluir una solicitud de cotización?
Incluya fotos nítidas de placas y tarjetas, tipo de elevador, número de paradas, tensión, tipo de máquina o grupo hidráulico, modelo de drive u operador de puerta, diagramas disponibles, funciones especiales y una descripción precisa de la falla o del alcance de modernización.
¿La sustitución del controlador elimina todas las fallas del elevador?
No. Un controlador nuevo no corrige por sí solo problemas mecánicos de puertas, desgaste de máquina, fallas de cableado, sensores defectuosos o dispositivos de seguridad abiertos. El diagnóstico debe considerar el sistema completo.
Para definir un reemplazo, reúna primero el inventario eléctrico, los diagramas y las interfaces que se conservarán. Kelevator suministra refacciones multimarca para importadores B2B, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; una especificación completa facilita identificar el componente adecuado y planear la integración.
