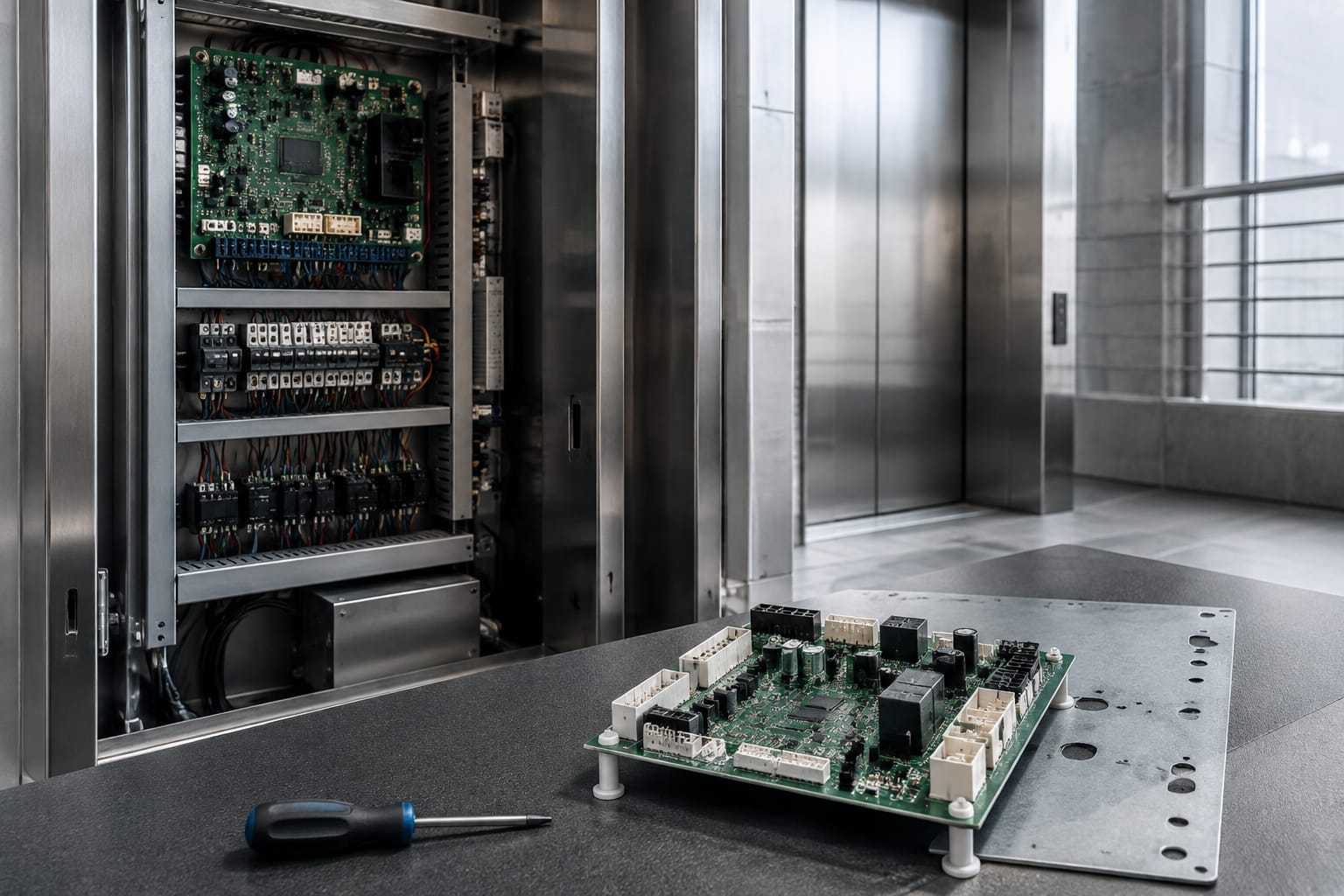

Un panel de control de elevador, también llamado elevator control panel o controlador, coordina el movimiento de la cabina, las puertas, las señales de piso y los circuitos de seguridad. Cuando falla, el problema no siempre está en la tarjeta principal: puede originarse en la alimentación, una conexión floja, un relevador, un contacto de seguridad o un módulo de comunicación.
Antes de sustituir una tarjeta, conviene confirmar el código de falla, medir las tensiones requeridas, revisar el estado de conectores y comprobar que la refacción sea compatible con el equipo instalado. Este proceso evita reemplazos innecesarios, reduce tiempos de diagnóstico y ayuda a conservar la seguridad del sistema.
Qué hace un panel de control de elevador
El panel de control recibe solicitudes desde la cabina y los pisos, verifica que las condiciones de seguridad sean correctas y ordena las maniobras necesarias para mover, detener y nivelar el elevador. Según la configuración, puede controlar un sistema de tracción, hidráulico, de baja o alta velocidad, y comunicar eventos a un sistema de monitoreo remoto.
Sus funciones habituales incluyen:
- Procesar llamadas de piso y selecciones de destino.
- Supervisar posición, dirección y velocidad de la cabina.
- Gestionar la apertura y el cierre de puertas.
- Mantener la secuencia de inspección, operación normal, rescate o estacionamiento.
- Vigilar la cadena de seguridad, límites, cerraduras y contactos asociados.
- Activar señales visuales, sonoras y de voz.
- Registrar fallas o mostrar códigos de diagnóstico.
- Coordinarse con variadores, encoders, operadores de puerta y dispositivos de rescate, cuando el diseño del elevador los incorpora.
El alcance exacto depende del fabricante y la generación del controlador. En una instalación antigua, varias funciones pueden estar distribuidas entre tarjetas separadas y circuitos de relevadores. En controles más recientes, una placa principal programable puede concentrar más lógica, aunque sigue dependiendo de entradas, salidas y elementos de potencia externos.

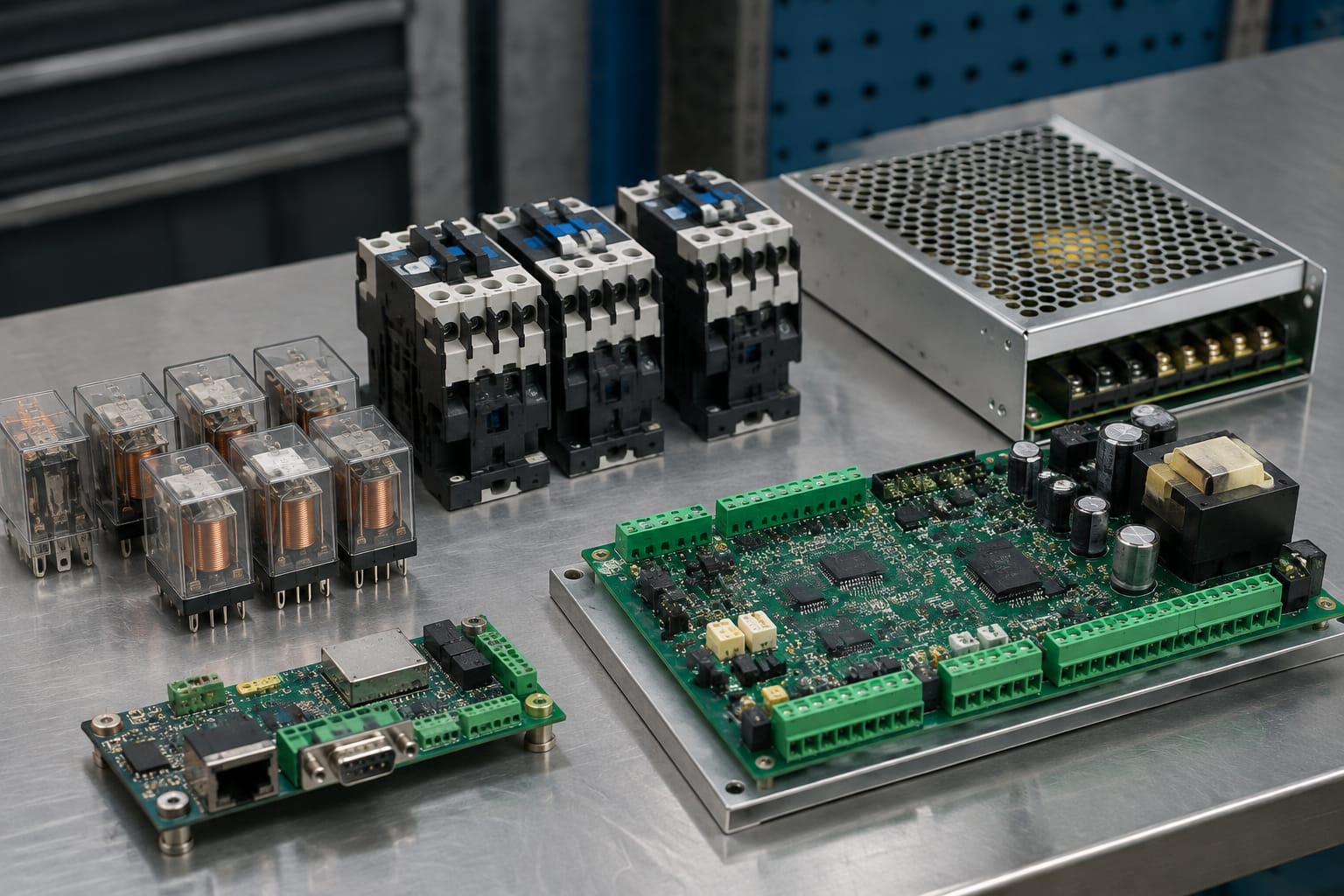

Tarjetas principales y componentes de alimentación
La tarjeta principal es el núcleo lógico del tablero. Interpreta señales de entrada, ejecuta la programación del elevador y activa salidas hacia relevadores, contactores, módulos de puerta, indicadores y otros equipos. No debe evaluarse de forma aislada: una tarjeta aparentemente defectuosa puede comportarse de forma errática por una fuente inestable o una mala referencia eléctrica.
Tarjeta madre o tarjeta de control
Una tarjeta madre puede integrar procesador, memorias, entradas digitales, salidas, puertos de comunicación, LED de estado y conectores para módulos auxiliares. Sus fallas suelen relacionarse con ausencia de respuesta, reinicios, pérdida de parámetros, entradas que no se reconocen o salidas que no se activan.
Al buscar una sustitución, no basta con comparar la forma física. Deben coincidir, como mínimo:
- Número de parte y revisión de hardware.
- Fabricante, familia y modelo del control.
- Versión de firmware o posibilidad de programarla.
- Configuración de entradas y salidas.
- Tipo de elevador y maniobra controlada.
- Comunicación con módulos existentes.
- Tensión de alimentación y distribución de conectores.
Para referencias de tarjetas de control de una familia específica, puede ser útil revisar tarjetas madre de control para elevador 5400, verificando siempre el número de parte y la configuración antes de ordenar.
Fuente de alimentación, transformadores y protección
La alimentación convierte o distribuye la energía necesaria para la lógica de control, relevadores, sensores y módulos de comunicación. Una fuente degradada puede provocar fallas intermitentes difíciles de reproducir: el elevador opera en ciertos momentos, se reinicia al accionar una carga o muestra errores sin una causa aparente en la tarjeta.
Los componentes que se revisan con frecuencia son:
| Componente | Función en el tablero | Señales de posible problema |
|---|---|---|
| Transformador | Reduce o adapta tensión para circuitos auxiliares | Sobrecalentamiento, tensión secundaria fuera de rango |
| Fuente conmutada o regulada | Alimenta tarjetas y módulos electrónicos | Reinicios, LED apagados, voltaje inestable |
| Fusible o interruptor de protección | Limita daños ante sobrecorriente | Circuito sin energía, fusible abierto recurrentemente |
| Rectificador o filtro | Convierte y estabiliza corriente para ciertos circuitos | Rizado excesivo, fallas tras energizar |
| Tierra y conexiones de referencia | Mantienen una referencia segura y estable | Lecturas erráticas, interferencia, fallas intermitentes |
No se debe reemplazar un fusible por otro de mayor capacidad para “probar” el tablero. Si el fusible abre repetidamente, es necesario localizar la sobrecarga, el cortocircuito o el componente defectuoso antes de volver a energizar.
Relevadores, contactores y circuitos de seguridad
Los relevadores y contactores traducen las órdenes de baja potencia de la lógica a maniobras eléctricas de mayor carga. Pueden intervenir en dirección, freno, motor, puertas, señales o secuencias auxiliares. Aunque un control moderno use electrónica avanzada, estos componentes siguen siendo críticos cuando forman parte del diseño.
Un contactor con contactos desgastados, una bobina fuera de especificación o un relevador con contactos pegados puede imitar una falla de tarjeta. Por ejemplo, el controlador puede enviar correctamente la orden de marcha, pero el elevador no se mueve porque el contactor no cierra o porque una condición de seguridad impide completar el circuito.
Cadena de seguridad
La cadena de seguridad reúne contactos que deben estar en condición correcta para permitir movimiento. Puede incluir, según el sistema, dispositivos de puerta, cerraduras de piso, finales de carrera, interruptores de inspección, paro de emergencia, gobernador, interruptores de foso y otros elementos de protección.
Cuando el controlador marca una falla de seguridad, no debe puentearse el circuito para mantener el elevador operando. Un puente temporal fuera de un procedimiento técnico autorizado puede ocultar la causa y comprometer la protección de usuarios y personal de mantenimiento.
La revisión debe seguir el diagrama eléctrico del equipo y realizarse por personal calificado, con procedimientos de bloqueo y desenergización cuando correspondan. El objetivo es identificar el contacto o tramo que no cierra, no anular su función.
Fallas comunes en elementos electromecánicos
Los indicios más frecuentes son:
- El elevador intenta arrancar, pero el contactor no acciona.
- Hay zumbido de bobina, vibración o calentamiento anormal.
- Una salida permanece activada después de recibir orden de apagado.
- La cabina se queda detenida con el tablero energizado.
- Los contactos presentan carbonización, picaduras o decoloración.
- Un relevador responde al golpear suavemente el gabinete, señal de desgaste o conexión deficiente.
La inspección visual ayuda, pero no sustituye las pruebas eléctricas indicadas por el fabricante. También se debe revisar el apriete de terminales, ya que conexiones flojas generan caída de tensión y calor.
Tarjetas de comunicación y voz
Los tableros actuales pueden usar módulos dedicados para comunicación de cabina, indicadores, botoneras, llamadas de piso, telefonía, anuncios de voz o monitoreo. Una falla en estos módulos no necesariamente inmoviliza el elevador, pero puede afectar funciones importantes de operación, accesibilidad o comunicación de emergencia.
Una tarjeta de voz puede controlar anuncios de piso, mensajes de estado y tonos. Si solo fallan los avisos sonoros mientras el movimiento y las puertas operan de forma normal, conviene revisar primero alimentación, arnés, altavoz, ajustes y configuración del módulo antes de atribuir la falla a la tarjeta principal.
En equipos compatibles con esa arquitectura, existen tarjetas de voz VCA-11-QD para panel de elevador. La compatibilidad depende de la familia de control, conectores, programación y versión aplicable; una coincidencia visual no es suficiente.
Los fallos de comunicación también pueden estar en cables planos, conectores de cabina, terminaciones, blindaje, tarjetas de piso o parámetros de red. Reemplazar módulos uno por uno sin comprobar estos puntos puede elevar el costo y prolongar el paro.
Síntomas habituales de falla en el panel de control
El síntoma orienta el diagnóstico, pero rara vez confirma por sí solo qué componente debe cambiarse. Un mismo comportamiento puede tener causas distintas entre instalaciones.
| Síntoma observado | Causas que deben revisarse primero |
|---|---|
| El elevador no responde a llamadas | Alimentación de control, modo de operación, cadena de seguridad, comunicación de botoneras |
| La cabina queda detenida entre pisos | Código de falla, tensión de control, posición, encoder, contactores, operador de puerta |
| Reinicios o fallas aleatorias | Fuente de alimentación, tierra, conectores, temperatura, humedad, tarjeta principal |
| No abre o no cierra una puerta | Operador de puerta, sensores, cableado viajero, tarjeta de puerta, parámetros |
| No registra la posición correcta | Sensor de posición, imanes o cinta, encoder, cableado y configuración |
| Llamadas de piso erráticas | Botoneras, comunicación serial, tarjetas de piso, conectores y alimentación |
| Indicadores o voz sin función | Fuente auxiliar, módulo de voz, altavoz, arnés y programación |
| Código de seguridad persistente | Contactos de seguridad, cerraduras, interruptores y continuidad del circuito |
Los códigos de error deben anotarse antes de desenergizar o reiniciar el tablero. Borrarlos sin registrarlos elimina información que puede distinguir una falla de puerta, seguridad, comunicación o potencia.
Revisiones de diagnóstico antes de reemplazar una tarjeta
La sustitución de una placa debe ser el resultado de un diagnóstico, no el primer paso. Una tarjeta nueva puede dañarse si se instala con una fuente defectuosa, un cableado en corto o una carga incompatible.
Secuencia práctica de revisión
- Asegurar el equipo y reunir información. Identifique marca, modelo, número de parte, revisión, diagrama, versión de software y códigos activos. Aplique el procedimiento de seguridad aplicable antes de intervenir el tablero.
- Confirmar el estado operativo. Revise si el control está en servicio normal, inspección, independiente, bombero, rescate u otro modo que limite su operación.
- Registrar indicadores y fallas. Fotografíe LED, displays, etiquetas y conexiones antes de retirar módulos. Anote cuándo ocurre la falla y bajo qué condición: al arrancar, al nivelar, al cerrar puertas o al recibir una llamada.
- Verificar alimentación. Mida las tensiones de entrada y salida conforme a la documentación del equipo. Una lectura debe evaluarse tanto en reposo como cuando se activa una carga, si el procedimiento y la seguridad lo permiten.
- Revisar conectores y cableado. Busque terminales flojas, pines doblados, corrosión, aislamiento dañado, marcas de calor y cables sometidos a tensión. Desconectar y reconectar sin inspección puede empeorar un pin debilitado.
- Comprobar entradas y salidas relevantes. Use el diagrama y las indicaciones del fabricante para verificar si el controlador está recibiendo la señal esperada y si ordena la salida correspondiente.
- Aislar módulos auxiliares. Cuando el diseño lo permita, determine si la falla sigue presente con un módulo de puerta, voz o comunicación desconectado bajo el procedimiento recomendado.
- Validar configuración y parámetros. Una tarjeta funcional puede parecer defectuosa si perdió parámetros, tiene un firmware distinto o no se cargó la configuración del elevador.
- Decidir con evidencia. Reemplace la tarjeta solo cuando las alimentaciones, señales externas, cableado y configuración hayan sido comprobados o cuando la evidencia identifique una falla interna de la placa.
Errores que encarecen el diagnóstico
Entre los errores más comunes están intercambiar tarjetas sin etiquetar conectores, energizar un equipo sin confirmar la tensión nominal, copiar parámetros de otra instalación, ignorar revisiones de hardware y cambiar una placa principal cuando el problema está en la puerta o la cadena de seguridad.
También es un error asumir que una tarjeta usada conserva la misma programación. En muchos controles, el software, los parámetros de planta, la asignación de pisos y las opciones de puerta son determinantes para que el elevador funcione correctamente.
Compatibilidad de tarjetas y conectores
La compatibilidad de una tarjeta de elevador tiene varias capas. Dos placas pueden compartir dimensiones, nombre comercial o cantidad de conectores y aun así no ser intercambiables.
Antes de comprar o instalar una tarjeta, compare esta información:
- Número de parte completo, incluyendo sufijos.
- Revisión de la tarjeta y fecha o lote, si el fabricante los usa.
- Marca, modelo y generación del controlador.
- Identificación y función de cada conector.
- Voltajes de alimentación y polaridad.
- Tipo de comunicación: serial, CAN, RS-485 u otro definido por el sistema.
- Firmware, parámetros y herramientas necesarias para cargar o transferir configuración.
- Aplicación: tracción, hidráulico, puerta, cabina, señalización o voz.
- Compatibilidad con módulos ya instalados.
- Condición física de arneses, pines y bases de conexión.
La compatibilidad no es solo eléctrica
Que una tarjeta encienda no demuestra que sea correcta. Puede ser eléctricamente compatible, pero no reconocer el operador de puerta, interpretar de forma distinta las entradas de seguridad o asignar erróneamente las señales de piso.
En controles de puertas, debe revisarse de forma particular la referencia del operador, el tipo de motor, sensores, límites, arnés y parámetros. Las tarjetas de control de puerta Toshiba para elevador requieren confirmar su aplicación exacta con los datos de la tarjeta retirada y del sistema de puerta, no solo con la marca del elevador.
Si se considera una equivalencia, adaptación o modernización parcial, conviene solicitar y comparar diagramas de conexión. Una sustitución “compatible” sin documentación puede requerir modificaciones de cableado, configuración adicional o módulos complementarios.
Puesta en marcha de controles reparados o actualizados
Una tarjeta reparada, reemplazada o actualizada requiere una puesta en marcha controlada. Instalarla y devolver el elevador al servicio sin pruebas puede dejar ocultas fallas de dirección, puertas, nivelación, señalización o seguridad.
La puesta en marcha debe seguir las instrucciones del fabricante del controlador y las reglas de seguridad aplicables a la instalación. Como guía general, el proceso incluye:
- Confirmar que la tarjeta y todos los módulos estén fijados correctamente.
- Revisar que no haya herramientas, conductores sueltos ni puentes temporales en el tablero.
- Cargar o verificar firmware y parámetros correctos.
- Confirmar la asignación de pisos, sentidos de viaje, tipo de puertas y opciones instaladas.
- Verificar las entradas de seguridad conforme al procedimiento técnico.
- Probar movimientos de inspección antes de las pruebas de servicio normal, cuando el sistema lo requiera.
- Revisar apertura, cierre, reapertura y tiempos de puerta.
- Comprobar nivelación, respuesta a llamadas de cabina y pisos, indicadores y señalización.
- Registrar parámetros, códigos iniciales y cualquier ajuste efectuado.
Una modernización puede cambiar la forma en que el sistema registra fallas, comunica estados o gestiona puertas. Por eso, además de la tarjeta, hay que considerar capacitación técnica, acceso a documentación, disponibilidad de herramientas de programación y compatibilidad futura de refacciones.
Preguntas frecuentes
¿Cómo saber si la tarjeta principal del elevador está dañada?
Debe descartarse primero una falla de alimentación, seguridad, cableado, conectores, relevadores y configuración. Indicadores apagados con tensión correcta, salidas que no responden pese a entradas válidas, daño físico visible o errores internos consistentes pueden apuntar a la tarjeta, pero el diagnóstico debe sustentarse en el diagrama y la documentación del fabricante.
¿Se puede sustituir una tarjeta por otra con conectores iguales?
No necesariamente. Deben coincidir número de parte, revisión, aplicación, tensión, firmware, programación y asignación de señales. Conectores similares no garantizan que las funciones ni la comunicación sean equivalentes.
¿Conviene reparar o reemplazar un panel de control?
Depende de la disponibilidad de componentes, el estado del resto del sistema, la repetición de fallas, la documentación disponible y la posibilidad de mantener parámetros y soporte técnico. Reparar puede ser razonable para una falla localizada; reemplazar o modernizar puede tener más sentido cuando el control ya no permite una operación mantenible o compatible con los equipos existentes.
Para seleccionar una refacción con menos incertidumbre, reúna la etiqueta de la tarjeta retirada, fotografías claras de ambos lados, referencias de conectores, códigos de falla y datos del controlador. Kelevator suministra refacciones multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; esos datos permiten validar la aplicación técnica antes de elegir una tarjeta o módulo.
