Los botones de elevador son la interfaz entre el usuario y el sistema de control. Aunque parecen componentes sencillos, deben ser compatibles con el panel, la tarjeta electrónica, el voltaje de trabajo, el protocolo de comunicación y los requisitos de accesibilidad del equipo donde se instalarán.
Para mantenimiento, modernización o compra de refacciones, no basta con elegir un pulsador del mismo diámetro o color. Hay que distinguir si se trata de un botón de cabina o de rellano, cómo entrega su señal, qué confirmación visual o sonora requiere y si reemplaza una pieza individual o una tarjeta completa.
Botones de operación en cabina y botones de llamada en rellano
Los controles de elevador se dividen principalmente entre los que están dentro de la cabina y los que se instalan afuera, en cada nivel. Ambos envían órdenes al controlador, pero su función, leyenda y configuración pueden ser distintas.
Botones de cabina
La botonera de cabina, también llamada COP por Car Operating Panel, permite al pasajero seleccionar el destino y operar funciones disponibles durante el viaje. Normalmente incluye:
- Botones de piso, identificados con números, letras o ambos.
- Apertura de puertas.
- Cierre de puertas.
- Alarma o llamada de emergencia.
- Intercomunicador o teléfono, cuando forma parte del panel.
- Llave o controles de acceso restringido, según la configuración del edificio.
- Indicadores de posición, dirección o mensajes de estado.
Cada botón de piso manda una solicitud de destino al controlador. La respuesta puede incluir una luz fija, un aro iluminado, una señal audible o una combinación de estas confirmaciones. En sistemas selectivos, los pisos autorizados pueden permanecer inactivos hasta que se use una llave, tarjeta, lector o señal externa.
Botones de rellano
Los botones de rellano se encuentran junto a la puerta de cada piso. Su objetivo no es elegir un destino, sino solicitar una cabina en una dirección determinada.
En instalaciones convencionales, el rellano puede tener:
- Un botón de llamada en pisos terminales, donde solo existe una dirección posible.
- Dos botones, subir y bajar, en pisos intermedios.
- Un indicador luminoso que confirma el registro de la llamada.
- Flechas o indicadores de llegada y dirección de la cabina.
En sistemas de control de destino, el usuario elige el piso antes de entrar a la cabina. En ese caso, el dispositivo de rellano puede ser una pantalla, teclado, lector o panel táctil, y la botonera interior suele reducirse o cambiar de función.
La diferencia importa al pedir un repuesto: un botón de piso para COP no necesariamente funcionará como llamada de rellano, aun cuando la apariencia física sea similar.
Símbolos comunes en botones de elevador
Los símbolos deben ayudar a identificar una función sin depender exclusivamente del idioma. Sin embargo, el diseño exacto puede cambiar entre fabricantes, modelos y épocas de instalación. Antes de sustituir una pieza, compare tanto el símbolo como la función eléctrica.
| Símbolo o leyenda | Función habitual | Dónde se encuentra | Punto que conviene confirmar |
|---|---|---|---|
| Número o letra de piso | Solicita un nivel de destino | Cabina | Leyenda, posición y si usa iluminación |
| Flecha hacia arriba | Solicita viaje ascendente | Rellano | Si es botón de llamada o indicador solamente |
| Flecha hacia abajo | Solicita viaje descendente | Rellano | Configuración para piso intermedio o terminal |
| Dos flechas separándose | Abre las puertas | Cabina | Contacto, voltaje y tipo de señal |
| Dos flechas acercándose | Cierra las puertas | Cabina | Que la función esté habilitada por el controlador |
| Campana | Activa alarma | Cabina | Acción momentánea, enclavada o integrada a otra función |
| Teléfono | Llamada de comunicación o emergencia | Cabina | Si opera un equipo de comunicación independiente |
| Estrella | Piso principal o de acceso | Cabina | La identificación definida para el edificio |
| Llave | Función restringida o de servicio | Cabina o rellano | Tipo de cilindro, contacto y lógica de operación |
Las flechas de apertura y cierre se confunden con frecuencia porque su lectura depende de la dirección de las puntas. Para evitar errores, revise la serigrafía existente, el diagrama del panel y la función del contacto antes de montar el repuesto.
La estrella junto a un número suele identificar el piso principal o nivel de salida. No indica necesariamente planta baja: en México puede corresponder a acceso, lobby, estacionamiento o cualquier nivel definido como principal en la instalación.
Diseños mecánicos, táctiles y capacitivos
La tecnología del botón determina su tacto, durabilidad esperada, mantenimiento y compatibilidad. Los tres grupos más comunes son mecánicos, táctiles y capacitivos.

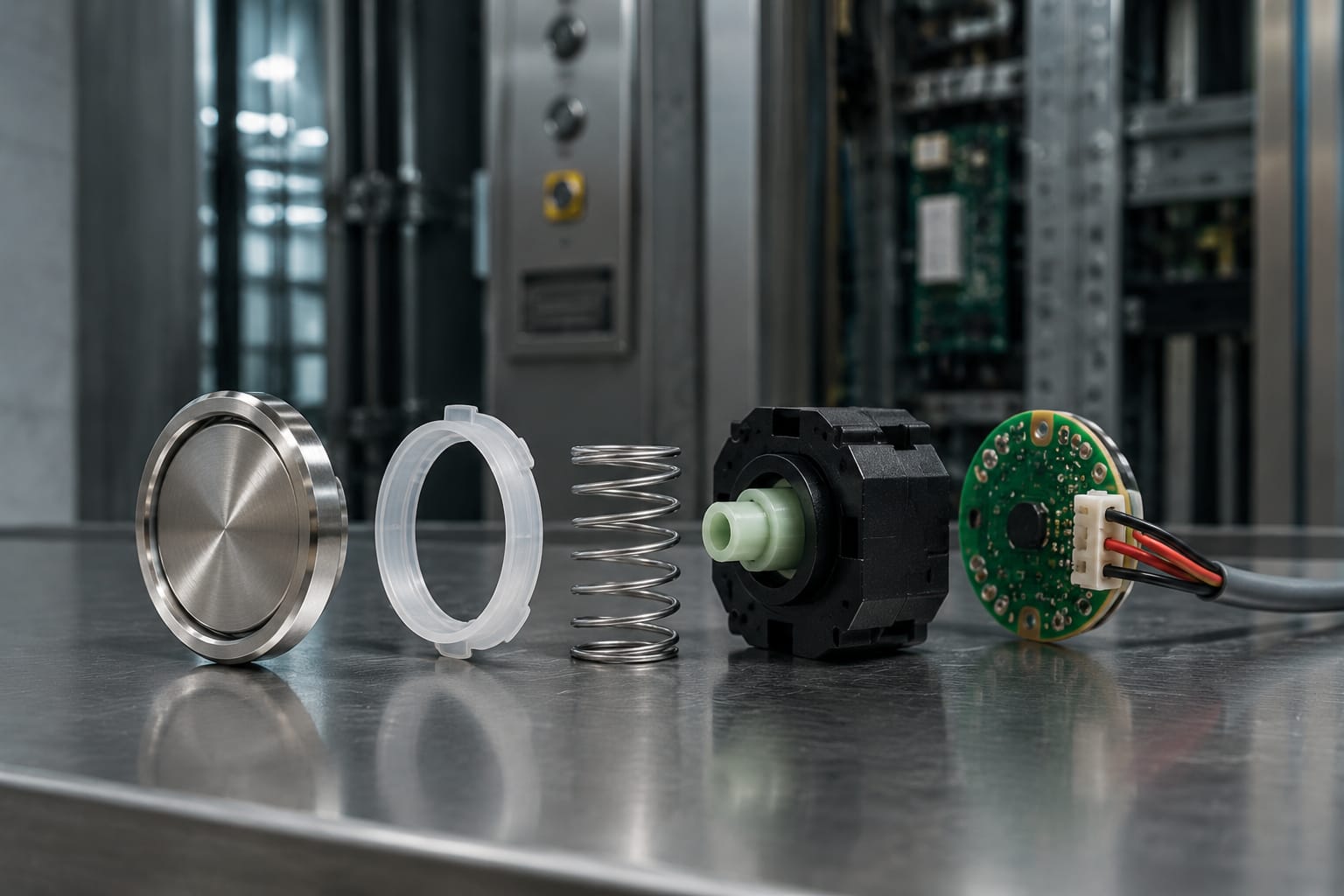

Pulsadores mecánicos
Un pulsador mecánico se acciona al presionar físicamente una pieza móvil. Es común en elevadores existentes por su respuesta clara, facilidad de identificación y disponibilidad de formatos redondos, cuadrados o rectangulares.
Sus principales características son:
- Recorrido perceptible al presionar.
- Contacto momentáneo, normalmente abierto o según el diseño.
- Posibilidad de integrar LED, lámpara, aro o placa iluminada.
- Cambio individual del botón en muchos paneles.
- Desgaste posible en resortes, microswitches, tapas y terminales.
No todos los pulsadores mecánicos usan el mismo montaje. Hay diferencias de diámetro de perforación, profundidad, sistema de sujeción, número de terminales, conector y orientación de la leyenda. Un botón que embona en el recorte puede seguir siendo eléctricamente incompatible.
Para una sustitución visual de este tipo, conviene comparar el producto con la refacción de pulsador blanco con iluminación azul para elevador, verificando siempre la aplicación real, dimensiones y conexiones antes de comprar.
Botones táctiles
Los botones táctiles responden a una presión ligera sobre una superficie plana o de recorrido reducido. Pueden usar membranas, interruptores de bajo perfil u otros mecanismos protegidos bajo una cubierta.
Aportan una estética más continua y facilitan la limpieza de ciertas superficies, pero no siempre ofrecen una confirmación táctil tan marcada como un botón mecánico. En un proyecto de modernización, la falta de recorrido debe evaluarse junto con la retroalimentación luminosa, sonora y de accesibilidad.
Controles capacitivos
Los controles capacitivos detectan cambios eléctricos al acercar o tocar una superficie. No dependen de una pieza móvil tradicional, por lo que se integran bien en paneles planos o interfaces de diseño contemporáneo.
Sus limitaciones prácticas incluyen:
- Sensibilidad afectada por humedad, suciedad, película protectora o daños superficiales.
- Mayor dependencia de la tarjeta electrónica y la calibración.
- Diagnóstico menos directo que el de un contacto mecánico.
- Necesidad de confirmar compatibilidad de firmware, interfaz o comunicación.
No debe asumirse que un panel capacitivo se puede reparar cambiando solo la cara visible. En muchos casos, el sensor y la electrónica forman parte de un conjunto.
Iluminación, voltaje y retroalimentación al usuario
La iluminación de los botones cumple dos funciones: indicar que una orden fue registrada y permitir que el usuario identifique los controles con poca luz. Puede estar integrada en el pulsador, en un aro, detrás de la leyenda o en una placa del panel.
Los colores varían según el fabricante y el diseño del elevador. Rojo, azul, blanco, verde y ámbar pueden utilizarse para distintos estados, pero no existe una equivalencia universal que permita intercambiar piezas solo por el color.
Al especificar la iluminación, confirme:
- Voltaje nominal y tipo de alimentación: CA o CD.
- Fuente de luz: LED, lámpara u otro sistema.
- Polaridad, cuando aplique.
- Consumo eléctrico.
- Color encendido y apariencia apagada.
- Luz fija, parpadeante o controlada por señal externa.
- Número de terminales o tipo de conector.
- Si el controlador suministra la iluminación o si el botón incorpora electrónica propia.
Un LED conectado con polaridad invertida puede no encender; un botón con voltaje incorrecto puede iluminar débilmente, fallar de forma prematura o afectar el circuito. Tampoco conviene usar la iluminación como única prueba de funcionamiento: un pulsador puede encender y aun así no cerrar correctamente su contacto de señal.
La confirmación no siempre es visual. Algunos equipos combinan luz con un clic mecánico, tono audible, vibración o anuncio de voz. La solución adecuada depende del uso del edificio, el diseño del sistema y los criterios de accesibilidad aplicables.
Tarjetas de botones y comunicación con el panel

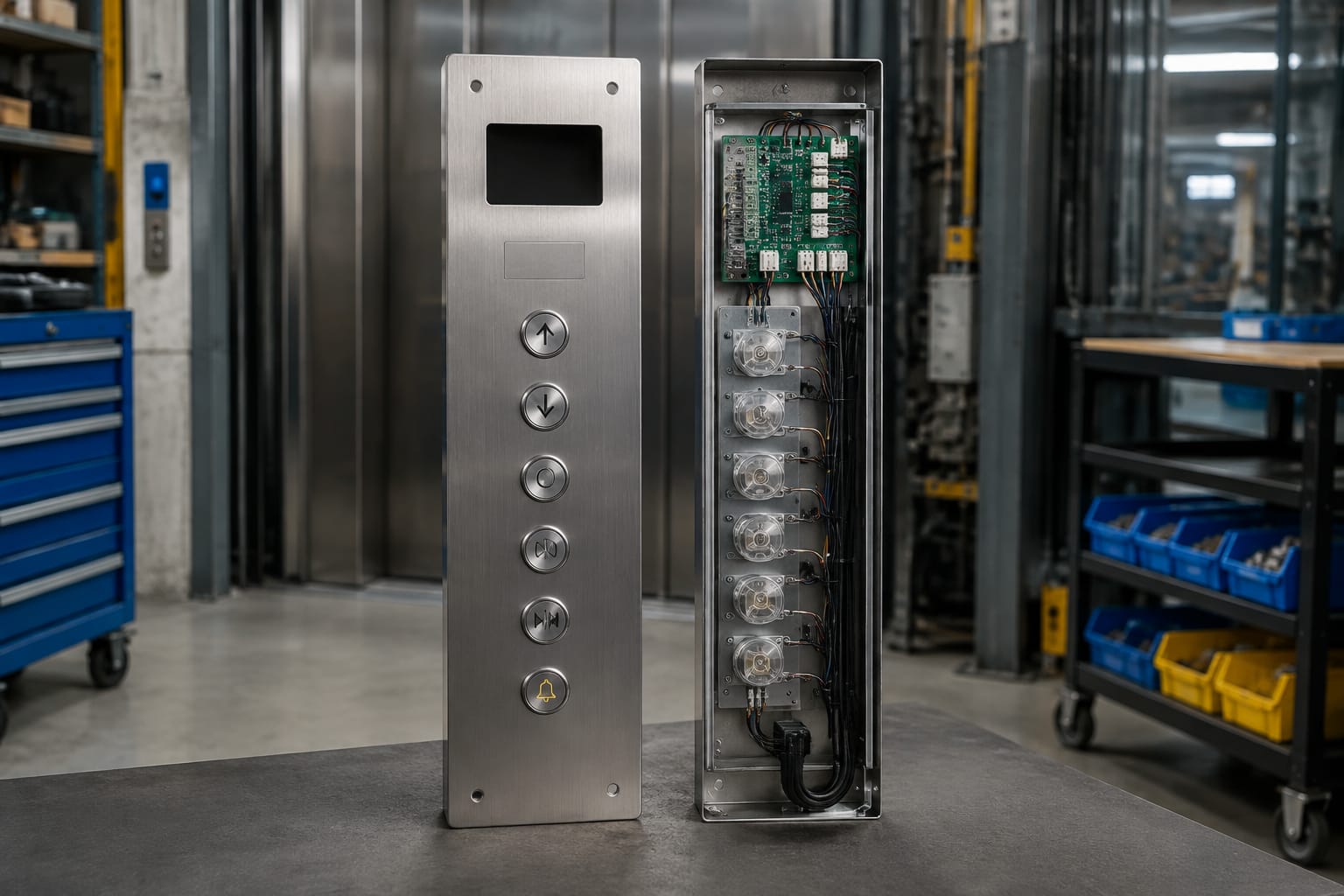

En algunas botoneras, cada pulsador se conecta individualmente mediante cables. En otras, los botones están montados sobre una tarjeta, conocida como placa de botonera, PCB o button board. Esta tarjeta puede concentrar entradas, iluminación, indicadores y comunicación con el resto del sistema.
Una tarjeta simplifica el cableado y reduce el espacio dentro del panel, pero cambia el enfoque de diagnóstico. Una falla en varios botones contiguos, en toda una fila de iluminación o en un grupo de funciones puede provenir de la tarjeta, el conector, la alimentación o la comunicación, no de cada botón por separado.
Señales que apuntan a una tarjeta o conexión
Revise la placa y el arnés cuando aparezcan síntomas como:
- Varios botones sin respuesta al mismo tiempo.
- Indicadores apagados en una zona definida del panel.
- Botones que funcionan de forma intermitente al mover el cableado.
- Funciones incorrectas después de una intervención en la botonera.
- Daño visible por humedad, corrosión, terminales flojas o pistas afectadas.
- Una falla repetida incluso después de cambiar el pulsador.
En equipos con tarjetas específicas, la compatibilidad debe comprobarse por número de parte, revisión, distribución de conectores, software cuando corresponda y aplicación del elevador. Una tarjeta de botones para elevador Mitsubishi o una placa BD de botonera para elevador Hyundai deben evaluarse contra la pieza retirada y la arquitectura del sistema, no solo contra el nombre de la marca.
Nunca puentee entradas ni cambie el orden de pines para “probar” una tarjeta sin documentación técnica. Puede registrar llamadas falsas, bloquear funciones, dañar una entrada electrónica o generar una condición insegura durante el servicio.
Consideraciones de accesibilidad
Los botones de elevador deben poder localizarse, distinguirse y accionarse por una diversidad de usuarios. La accesibilidad no es solo un acabado visual: comprende ubicación, relieve, contraste, información táctil y confirmación de la orden.
Como guía práctica para una modernización o sustitución, revise:
- Números y símbolos legibles, con contraste suficiente respecto al fondo.
- Leyendas táctiles y braille cuando corresponda al diseño aplicable.
- Un símbolo en relieve perceptible, no únicamente impreso.
- Separación que reduzca pulsaciones accidentales.
- Altura y ubicación alcanzables para distintos usuarios.
- Confirmación luminosa y, cuando aplique, audible.
- Distinción clara entre alarma, puertas y selección de piso.
- Conservación de la información táctil al reemplazar una tapa o un botón.
Los requisitos concretos pueden depender de la normatividad aplicable, el tipo de inmueble, el proyecto de modernización y las especificaciones del cliente. Por ello, un cambio de botón debe validar tanto la compatibilidad técnica como el efecto sobre las condiciones de accesibilidad ya existentes.
Un error habitual es reemplazar un pulsador con braille o relieve por una versión lisa de apariencia parecida. Aunque el equipo vuelva a operar, el panel pierde una característica funcional importante para el usuario.
Síntomas comunes de falla en botones de elevador
Identificar el síntoma ayuda a decidir si se requiere limpiar, ajustar, sustituir un botón, reparar cableado o diagnosticar una tarjeta.
| Síntoma | Causas posibles | Revisión inicial |
|---|---|---|
| No registra al presionar | Contacto desgastado, terminal suelta, falla de tarjeta | Prueba del pulsador y continuidad según el circuito |
| Se queda encendido | LED, controlador, contacto o lógica de registro | Distinguir si la orden quedó activa o solo falló la luz |
| Solo funciona al presionar fuerte | Mecanismo sucio o desgaste interno | Revisar recorrido, tapa y microswitch |
| Registra llamadas intermitentes | Conector flojo, humedad, cable roto o soldadura afectada | Inspección del arnés y movimiento controlado de conexiones |
| Varios botones fallan | Alimentación, tarjeta, conector común o comunicación | Revisar fuente, conectores y diagnóstico del sistema |
| Botón hundido o roto | Daño mecánico, vandalismo o retén fracturado | Verificar montaje, frente y piezas interiores |
| Luz tenue o apagada | LED, voltaje incorrecto, polaridad o circuito de iluminación | Medir alimentación y contrastar con la especificación |
Antes de intervenir, desenergice y asegure el equipo conforme al procedimiento de trabajo aplicable. El diagnóstico de componentes de elevador debe realizarlo personal calificado, especialmente cuando requiere acceso a paneles energizados, controlador o circuitos de seguridad.
La limpieza superficial puede resolver suciedad externa, pero no debe hacerse con líquidos que penetren el botón, productos abrasivos ni solventes incompatibles con el plástico, la serigrafía o la electrónica.
Cómo especificar botones de reemplazo
La mejor especificación parte de la pieza existente y del sistema donde opera. Fotografías del frente ayudan, pero rara vez son suficientes por sí solas.
Prepare esta información antes de solicitar o comparar una refacción:
- Marca, modelo y, si está disponible, número de parte del botón o panel.
- Ubicación: cabina, rellano, puerta, tablero auxiliar o estación de destino.
- Función exacta: piso, subir, bajar, abrir, cerrar, alarma u otra.
- Foto frontal, posterior y de conectores, con la leyenda visible.
- Dimensiones: diámetro o largo y ancho del recorte, profundidad y distancia entre fijaciones.
- Tipo de montaje: rosca, tuerca, clips, placa, módulo o tarjeta.
- Cantidad de terminales, código de cableado y tipo de conector.
- Voltaje, corriente y tipo de iluminación, si se conocen.
- Color, acabado, forma y texto o símbolo requerido.
- Requisitos de relieve, braille, contraste o acceso restringido.
- Si se sustituye un pulsador individual o una tarjeta completa.
También conviene documentar el comportamiento de la falla. “No funciona” no distingue entre un botón que no registra, un indicador que no enciende, una llamada que queda retenida o una falla compartida con otros controles. Ese detalle evita pedir una pieza que no corrige la causa.
No sustituya un botón de puerta, alarma o piso por otro de apariencia equivalente sin validar su función. La geometría del botón, el tipo de contacto y la señal enviada al controlador pueden ser diferentes.
