Reemplazo de botones de elevador: compatibilidad y costo

El reemplazo de botones de elevador no debe decidirse solo por el diámetro visible o el color de la luz. Para que el repuesto funcione y el equipo vuelva a servicio sin fallas intermitentes, hay que confirmar la causa de la avería, la medida de montaje, el tipo de contacto, el voltaje, la iluminación y el conector.

Quien busca elevator buttons replacement normalmente necesita resolver dos preguntas: si basta cambiar un pulsador y cómo pedir uno compatible. La respuesta depende de la botonera instalada y de su circuito. Un botón físicamente parecido puede no ser eléctrico ni mecánicamente intercambiable.

Cuándo necesita reemplazo un botón de elevador

Un botón debe evaluarse para reemplazo cuando presenta una falla repetible que se confirma en condiciones seguras de mantenimiento. Los síntomas más frecuentes son:

• No registra la llamada ni la selección de piso al presionarlo.
• Requiere demasiada fuerza, se queda hundido o no vuelve a su posición.
• Registra una pulsación sin que se oprima, o genera llamadas erráticas.
• La iluminación no enciende, queda encendida permanentemente o parpadea.
• La tapa, el aro, el símbolo o el cuerpo están rotos, flojos o decolorados al punto de afectar su identificación.
• Hay corrosión, humedad, quemadura, terminales flojas o daño por limpieza inadecuada.
• El botón ya no conserva una respuesta táctil clara para el usuario.

No toda luz apagada exige sustituir el botón completo. Algunos conjuntos permiten cambiar un elemento de iluminación, una tapa o un módulo asociado. Sin embargo, en botoneras selladas o con LED integrado, el conjunto completo suele ser la unidad de reemplazo práctica.

Antes de comprar, conviene definir si la falla afecta un solo piso, varios botones de la cabina o también las estaciones de pasillo. Una falla aislada apunta con mayor frecuencia al pulsador o a su conexión; una falla repetida en varios puntos puede originarse en la tarjeta, la alimentación o el cableado común.

Diagnostique el botón, la tarjeta o el cableado

Cambiar piezas sin aislar la causa puede dejar la misma falla después de instalar el repuesto. El diagnóstico debe hacerlo personal calificado, con el elevador asegurado y siguiendo los procedimientos aplicables al equipo y al sitio.

Revise primero la condición física

Con la alimentación y el acceso gestionados de forma segura, inspeccione el conjunto:

1. Verifique que la tapa no roce con el frente de la botonera ni con un aro deformado.
2. Revise que el cuerpo del botón esté fijado y que su tuerca, retenedor o clips no estén flojos.
3. Busque terminales sulfatadas, conectores a medio insertar, cables pellizcados o aislamiento dañado.
4. Compruebe si hay líquido, residuos de limpiadores, polvo conductor o evidencia de sobrecalentamiento.
5. Compare la sensación mecánica con un botón equivalente que sí opere correctamente.

Si el pulsador se atora por daño físico, reemplazarlo puede resolver el problema. Si se mueve libremente pero el sistema no detecta la orden, hacen falta pruebas eléctricas y de señal.

Compruebe el circuito sin asumir que el botón es la causa

El técnico debe consultar el diagrama del fabricante de la maniobra y medir de acuerdo con su arquitectura. Según el sistema, el botón puede actuar como contacto seco, entrada de bajo voltaje, módulo electrónico o parte de una red de comunicación.

Las comprobaciones habituales incluyen:

• Continuidad o cambio de estado del contacto al pulsar.
• Presencia del voltaje de alimentación correcto para la iluminación.
• Estado de la señal en el conector de la botonera.
• Integridad del arnés entre la botonera y la tarjeta.
• Comparación con un canal funcional equivalente, cuando el diseño lo permita.
• Revisión de conectores, fusibles y alimentación comunes si fallan varios botones.

No haga puentes permanentes para “probar” una entrada ni aplique voltaje externo a un botón electrónico sin conocer sus especificaciones. Esto puede dañar una tarjeta de cabina, una expansión o el controlador.

Cuando varios botones presentan el mismo síntoma, también debe revisarse la electrónica de la botonera. Por ejemplo, una [tarjeta para botones de cabina de elevador](/products/elevator-car-button-board-lift-parts/) puede ser relevante cuando el problema se concentra en una placa asociada, no en un pulsador individual. La compatibilidad de una tarjeta debe verificarse por sistema, referencia, conectividad y función, no solo por apariencia.

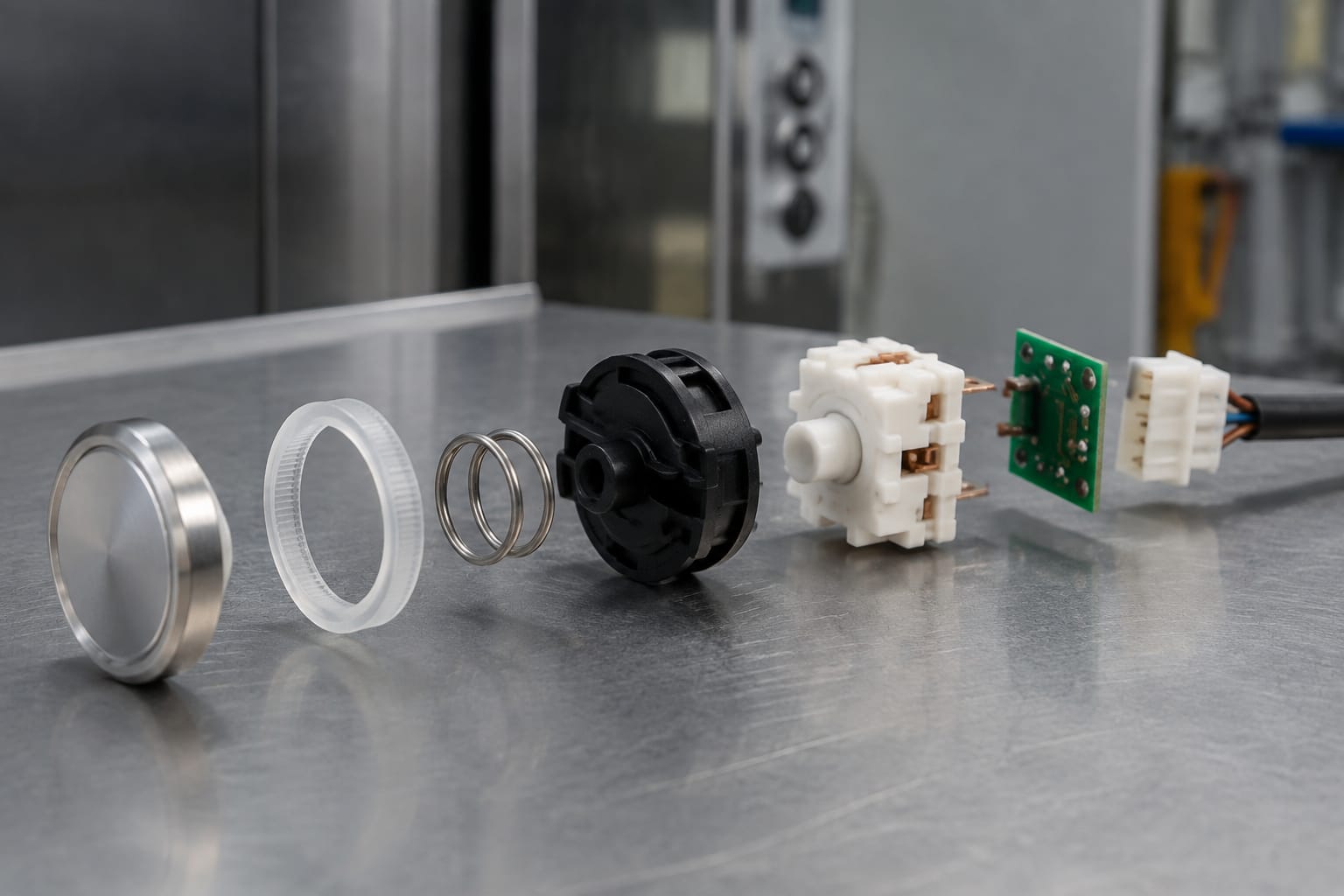

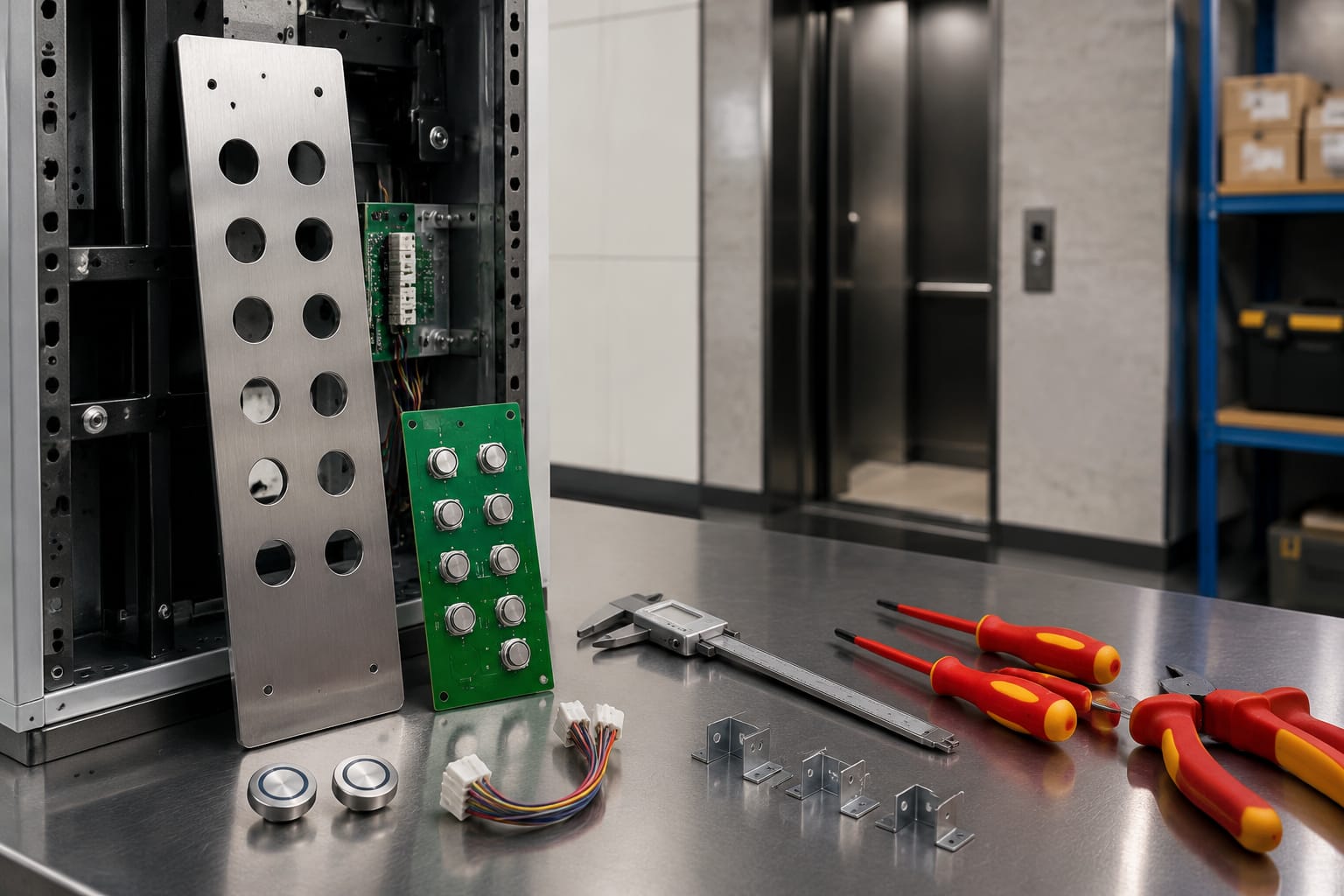

Registre las dimensiones y el estilo de montaje

Una solicitud de cotización o compra bien documentada reduce devoluciones y visitas adicionales. Tome fotografías claras del frente y reverso del botón, así como de su ubicación dentro de la botonera. Registre las medidas con calibrador cuando sea posible.

Datos mecánicos que debe anotar

No estime la medida a partir de una fotografía. Un botón anunciado como 27 mm puede referirse al diámetro del corte, al frente o a otro componente, según el fabricante. Pida siempre la dimensión específica que se está describiendo.

También documente si el botón es de selección de piso, apertura de puertas, cierre de puertas, alarma, llamada de emergencia, llamada de pasillo o servicio especial. Dos botones del mismo diámetro pueden usar contactos, leyendas o configuraciones de iluminación distintas.

Como referencia de compra, un [botón Otis de 4 pines con orificio de 27 mm y luz verde](/products/button-4-pins-open-hole-27mm-green-light-otis-elevator-parts-lift-accessories/) debe evaluarse contra el equipo instalado por sus pines, medida, función e interfaz eléctrica. Que una pieza mencione una marca o un tamaño no confirma por sí solo su equivalencia para cualquier elevador.

Igualar voltaje, iluminación y conector

La coincidencia eléctrica es tan importante como la mecánica. Antes de ordenar, compare la información de la pieza retirada, el diagrama de la botonera y la documentación de la maniobra.

Tipo de contacto y función

Identifique cuántos terminales tiene el botón y qué función cumple cada uno. Las configuraciones pueden incluir un contacto normalmente abierto, normalmente cerrado, contactos dobles o circuitos separados para señal e iluminación. Los botones electrónicos pueden no comportarse como un interruptor convencional.

Confirme también la lógica de operación: momentánea, enclavada, con confirmación luminosa, con anillo iluminado o con indicador independiente. Una pieza con la misma cantidad de pines puede tener una distribución de terminales distinta.

Voltaje y tipo de iluminación

La fuente de luz puede ser LED, lámpara u otro elemento integrado. Deben coincidir, o ser explícitamente compatibles, aspectos como:

• Voltaje nominal de iluminación.
• Corriente o requisito de control, cuando el fabricante lo indique.
• Corriente alterna o directa, si aplica.
• Polaridad en módulos LED.
• Color de la luz y comportamiento esperado al registrar una llamada.
• Iluminación permanente, de confirmación o controlada por la tarjeta.

Cambiar un botón por otro con voltaje de iluminación diferente puede causar una luz débil, falla prematura, ausencia de indicación o daño al circuito. No sustituya un LED integrado por una lámpara convencional sin validar la carga y el control.

Conector, pinout y comunicación

Cuente pines, pero no se limite a contarlos. Compare su posición, tipo de terminal, llaveado del conector, calibre de cable admisible y asignación de cada pin. En sistemas modernos, algunos módulos de botonera intercambian señales mediante una placa o red; en esos casos, un pulsador genérico de contacto seco no es un sustituto funcional.

Si la inspección identifica una falla en una placa de interfaz o expansión, revise la referencia exacta y el sistema de control. Una [tarjeta de expansión para botonera de sistema Monarch](/products/button-board-expansion-board-monarch-system-elevator-parts-lift-accessories/) se debe seleccionar para el sistema previsto y no como reemplazo universal.

Qué afecta el costo del reemplazo

El costo total del reemplazo de botones de elevador incluye más que el precio unitario del botón. En una reparación profesional, los principales factores son los siguientes:

• Tipo de pieza: un pulsador mecánico sencillo suele requerir menos componentes que un módulo iluminado, antivandálico, electrónico o de diseño propietario.
• Compatibilidad y referencia: piezas con configuración específica de marca, serie o sistema pueden requerir una validación más cuidadosa.
• Cantidad: reemplazar varios botones iguales puede cambiar el costo unitario y el tiempo de trabajo, pero no debe llevar a comprar excedentes sin una estrategia de inventario.
• Estado de la botonera: una placa cortada, corroída o deformada puede obligar a reparar o renovar el panel en vez de montar un botón nuevo.
• Diagnóstico: localizar una falla de tarjeta, arnés o alimentación toma más trabajo que cambiar un pulsador visiblemente roto.
• Acceso y mano de obra: las condiciones de servicio, la configuración de la cabina y los procedimientos de seguridad influyen en el tiempo de intervención.
• Pruebas posteriores: confirmar función, iluminación, señalización y accesibilidad forma parte del trabajo, especialmente cuando se intervienen controles de cabina.

Para comparar propuestas, solicite que separen claramente la pieza, las piezas auxiliares, el diagnóstico, la instalación y las pruebas. Una cotización sin referencia de parte o sin datos de compatibilidad dificulta saber si se están comparando soluciones equivalentes.

¿Cambiar botones individuales o renovar la botonera?

Sustituir un botón individual suele ser adecuado cuando la falla está aislada, el panel está en buen estado y existe un repuesto compatible que conserva la función y la presentación de la botonera. Es una opción razonable para mantener unidades operativas sin intervenir componentes que funcionan correctamente.

Renovar una botonera completa puede tener más sentido cuando hay desgaste generalizado, varios botones de generaciones distintas, símbolos ilegibles, daños físicos en la placa, problemas repetidos de conectores o una modernización que exige funciones distintas. También puede simplificar la consistencia visual y de refacciones futuras, aunque normalmente implica mayor alcance técnico.

No conviene mezclar botones con respuesta táctil, intensidad de luz o simbología muy distinta sin revisar el efecto para los usuarios. En especial, los controles de puerta, alarma y selección de piso deben seguir siendo fáciles de distinguir y operar.

Pruebas funcionales y de accesibilidad

Antes de devolver el elevador a servicio, el técnico debe verificar que la intervención no introdujo nuevas fallas. Las pruebas exactas dependen de la configuración del equipo, pero la revisión funcional debe cubrir la función reparada y las conexiones afectadas durante el trabajo.

Lista de verificación posterior

• El botón queda firme, alineado y sin bordes que se enganchen.
• La pulsación es uniforme y el botón retorna correctamente, cuando aplique.
• La orden se registra una sola vez por pulsación.
• La iluminación opera conforme a la función prevista.
• Los botones vecinos y los controles de puerta siguen funcionando.
• No hay cables atrapados, conectores forzados ni partes sueltas detrás del panel.
• La placa de la botonera se cierra sin presionar cuerpos, terminales o arneses.
• Los números, símbolos, relieve y contraste requeridos para el uso previsto permanecen identificables.
• La operación de la cabina y sus señales se revisan conforme al procedimiento de mantenimiento aplicable.

La accesibilidad no se limita a que el botón encienda. Una tapa incorrecta, un símbolo no equivalente o una altura alterada por un montaje deficiente pueden afectar el uso del control. Cuando se reemplacen funciones relacionadas con accesibilidad, confirme los requisitos aplicables al edificio, al equipo y a la jurisdicción antes de elegir una alternativa estética.

Errores frecuentes al pedir botones de elevador

El error más común es solicitar “un botón igual” usando solo una foto del frente. Una compra técnica debe partir de datos verificables.

Evite estos problemas:

1. Pedir por color o diámetro solamente. El frente puede coincidir mientras el corte, la profundidad, el contacto o la iluminación no lo hacen.
2. Ignorar el número de parte de la pieza retirada. Aunque no siempre está visible, es uno de los datos más útiles para comparar compatibilidad.
3. Confundir pines con funciones. Cuatro pines no significan necesariamente el mismo circuito ni el mismo orden de conexión.
4. No enviar fotos del reverso y del conector. Ahí se identifica el montaje, las terminales y muchas diferencias críticas.
5. Cambiar un botón por una falla de tarjeta. Si varios controles fallan o la señal no llega a la maniobra, el pulsador puede estar sano.
6. Suponer que una pieza de la misma marca es universal. Las familias de producto, años y configuraciones pueden usar interfaces diferentes.
7. Reutilizar conectores dañados. Un botón nuevo no corrige terminales flojas, sulfatadas o cables fracturados.
8. No conservar la función de iluminación. La luz de confirmación puede ser parte importante de la interacción del usuario.
9. Omitir pruebas después del montaje. Una instalación aparentemente correcta puede tener polaridad, pinout o conexión equivocada.
10. Comprar sin definir si se requiere botón, tapa, módulo o tarjeta. Identificar el nivel real de la falla evita compras innecesarias.

Preguntas frecuentes sobre el reemplazo de botones

¿Se puede cambiar un botón de elevador sin cambiar toda la botonera?

Sí, cuando el botón es la causa confirmada de la falla, existe una pieza compatible y el panel conserva condiciones adecuadas de montaje. Si el problema está en la tarjeta, el arnés o la alimentación, cambiar solo el botón no será suficiente.

¿Cómo sé si un botón es compatible?

Compare la referencia de parte, la función, el diámetro de corte, el sistema de fijación, la profundidad, el tipo y número de terminales, el pinout, el voltaje y comportamiento de iluminación. Para módulos electrónicos, confirme además la compatibilidad con la tarjeta o sistema de control.

¿Puede instalarse un botón de otro color?

Puede ser posible desde el punto de vista eléctrico, pero el color, símbolo e iluminación deben conservar una identificación clara de la función. No elija únicamente por disponibilidad visual sin revisar los requisitos de la botonera y del inmueble.

¿Por qué un botón nuevo no enciende?

Las causas posibles incluyen voltaje de iluminación incorrecto, polaridad invertida, conector mal asignado, falla de la tarjeta, alimentación ausente o una configuración de control distinta. Primero debe confirmarse el circuito antes de asumir que el botón nuevo está defectuoso.

Para preparar una compra precisa, reúna la referencia de la pieza retirada, fotos del frente y reverso, medidas del corte y del panel, número y distribución de pines, función del botón y datos de iluminación. Kelevator suministra refacciones multimarca para importadores, distribuidores, contratistas de mantenimiento, equipos de modernización y compradores OEM; esa información técnica permite evaluar una opción de reemplazo con mayor precisión.
