Panel de botones de elevador: COP, LOP y componentes

Un panel de botones de elevador reúne los mandos, indicadores y conexiones que permiten solicitar, seleccionar y supervisar un viaje. Para elegir o reemplazar uno correctamente, primero hay que identificar si se trata de un COP instalado dentro de la cabina o un LOP ubicado en el descanso, y después verificar compatibilidad eléctrica, mecánica y funcional.

Un panel visualmente similar puede no funcionar con el controlador existente. El número de botones, el voltaje, el tipo de señal, el protocolo de comunicación, los conectores, las dimensiones de la placa frontal y los requerimientos de accesibilidad son datos que deben revisarse antes de comprar, adaptar o modernizar.

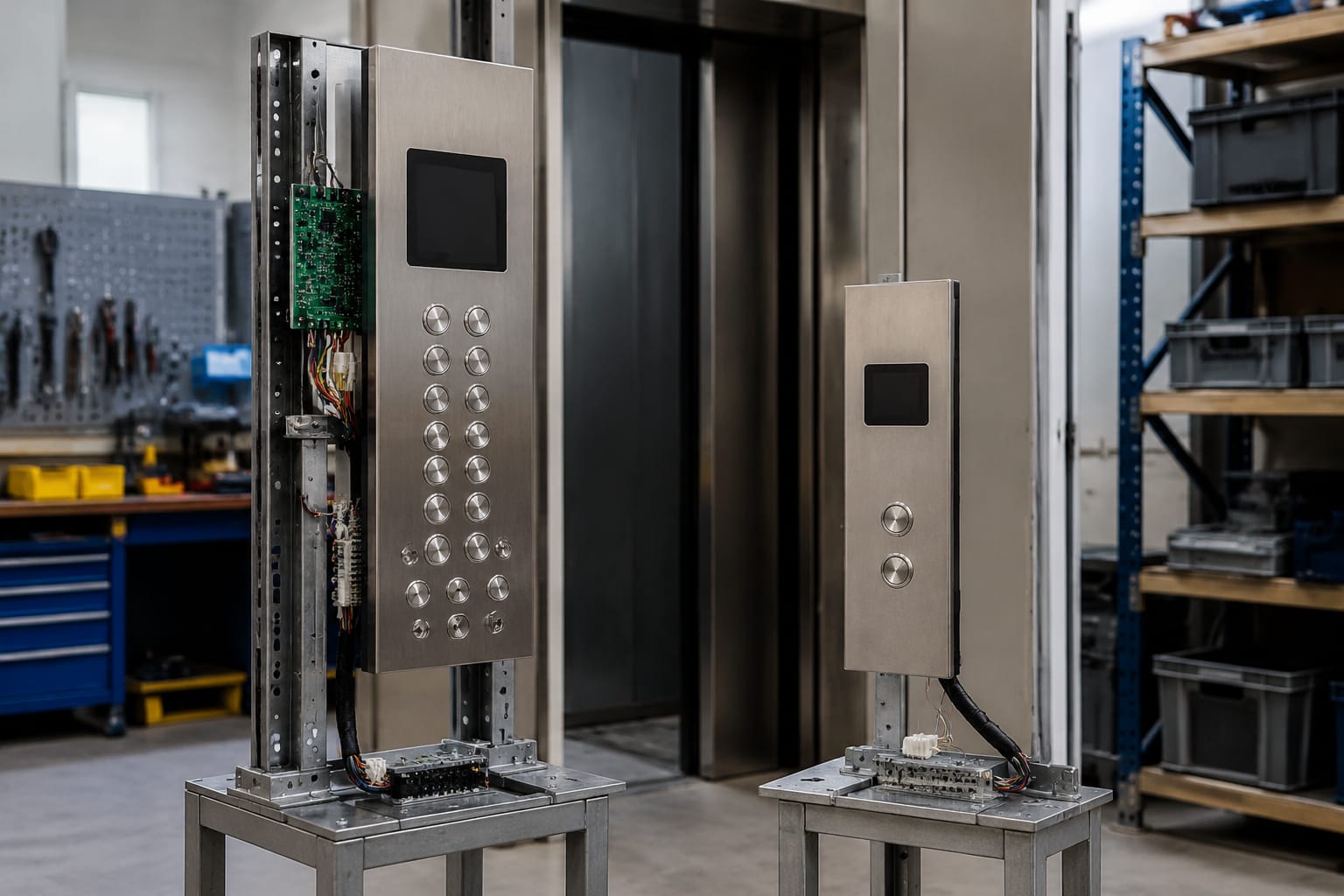

COP y LOP: qué son y en qué se diferencian

COP y LOP son siglas habituales en la industria de elevadores. Aunque ambos forman parte de la interfaz de usuario, tienen funciones, componentes y requisitos de instalación distintos.

• COP (Car Operating Panel): panel de operación de cabina. Está dentro del elevador y permite elegir pisos, abrir o cerrar puertas, activar alarma y utilizar otros controles autorizados.
• LOP (Landing Operating Panel): panel de llamada de piso o de descanso. Está junto a las puertas de cada nivel y permite solicitar un viaje en dirección de subida, bajada o ambas, según la configuración.

En un elevador convencional, el LOP envía la solicitud de llamada y el COP envía la selección de destino. En sistemas de control de destino, la lógica puede cambiar: el usuario registra su piso desde un panel externo y la cabina puede llevar menos botones o incluso no mostrar botones de piso.

La distinción importa al solicitar refacciones. Un pulsador de llamada exterior, una pantalla de pasillo y una botonera de cabina pueden tener acabados semejantes, pero no necesariamente comparten señal, tarjeta, firmware ni forma de montaje.

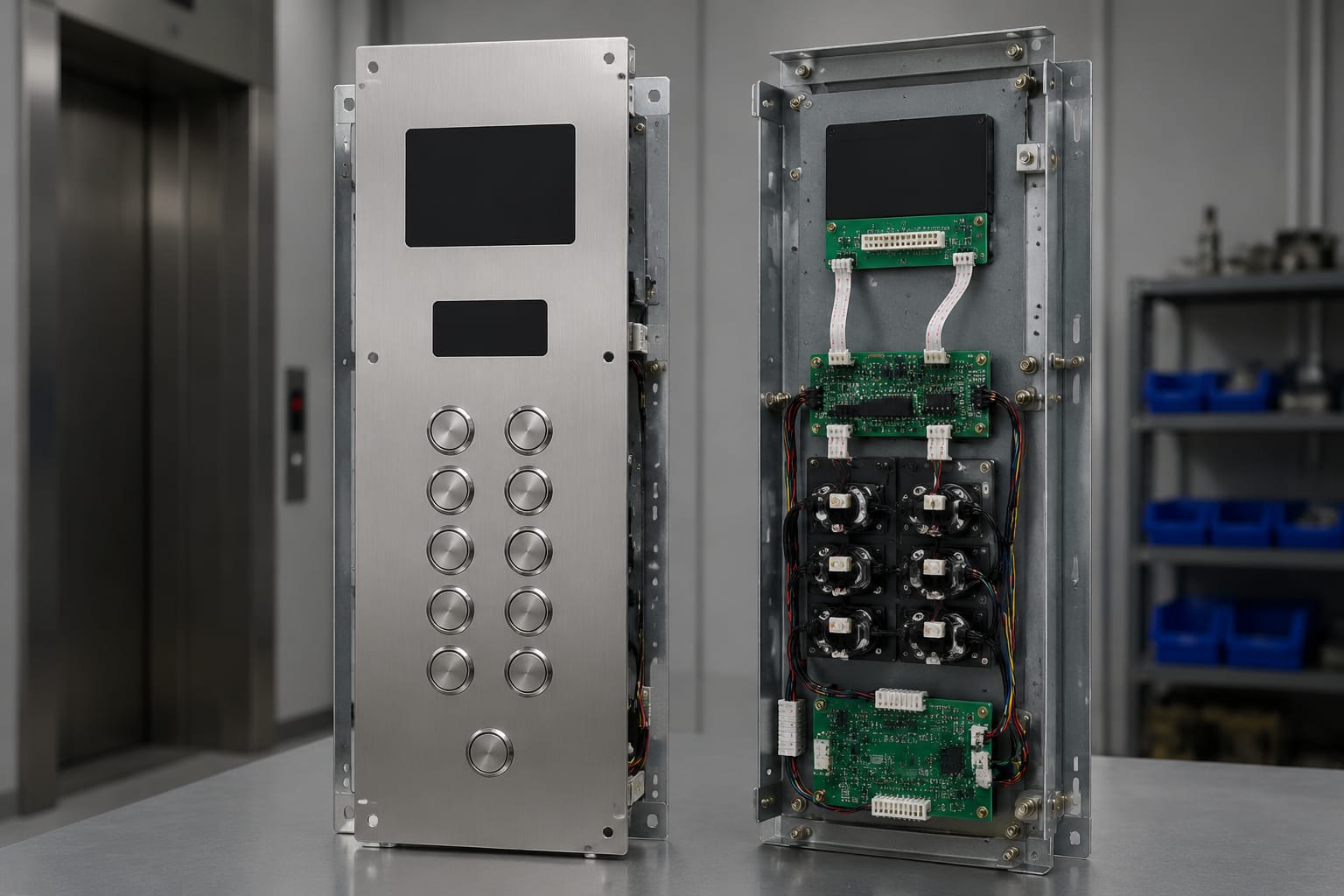

Partes dentro de un panel de botones de elevador

La composición exacta varía por fabricante, antigüedad del equipo y tipo de instalación. Aun así, la mayoría de los paneles COP y LOP se integran con los siguientes elementos.

Placa frontal, caja y fijaciones

La placa frontal o carátula visible sostiene los botones, pantallas e indicaciones. Detrás puede haber una caja metálica, bastidor, soportes, espaciadores, tuercas, tornillos, sellos y retenes.

Estas piezas determinan si el panel cabe en el corte existente de la cabina o muro. Al reemplazar una placa, no basta con comparar la altura y el ancho exteriores: también deben cotejarse el patrón de perforaciones, la profundidad disponible, el espesor del material y la posición de los componentes traseros.

Pulsadores y módulos de llamada

Los botones pueden ser mecánicos, capacitivos, piezoeléctricos u operar mediante módulos electrónicos específicos. En la práctica, el pulsador incluye o requiere:

• Cara o aro visible con el número, símbolo o flecha.
• Mecanismo de accionamiento.
• Iluminación de confirmación, cuando aplica.
• Contacto seco, salida electrónica o comunicación en red.
• Soporte de fijación.
• Terminales, conector o cable de interconexión.

El color de iluminación, la tensión de alimentación, el tipo de contacto y la inscripción deben coincidir con la aplicación. Sustituir únicamente la tapa de un botón puede ser viable en algunos diseños, pero en otros el conjunto es inseparable.

Indicadores y displays

Los paneles pueden incorporar indicadores de posición, flechas de dirección, mensajes, señal acústica, pictogramas y pantallas LCD, LED o de matriz de puntos. Su función depende de la lógica del controlador, por lo que una pantalla compatible físicamente no siempre interpretará las señales del sistema.

Por ejemplo, un indicador puede requerir entradas discretas por piso, comunicación serial o una red propietaria. También puede depender de una configuración particular para mostrar nomenclaturas como PB, E, 1, 2 o niveles de estacionamiento.

Tarjeta electrónica o botonera

La tarjeta, placa de circuito o button board recibe las entradas de los pulsadores, controla luces y, en ciertos equipos, administra la comunicación con el controlador. Puede alojarse detrás de la placa frontal o como módulo separado.

Al evaluar una [tarjeta para panel de botones y accesorios de elevador](/products/elevator-control-panel-button-board-lift-accessories/), revise el número de parte, revisión de la tarjeta, cantidad de entradas, salidas para iluminación, alimentación, conectores y compatibilidad declarada. El aspecto de la tarjeta no sustituye esos datos.

Arnés, cable y conectores

El cableado enlaza botones, displays, alarmas y tarjetas. Puede ser un arnés con conectores, un cable plano, pares identificados o cableado punto a punto. En instalaciones modernizadas es común encontrar adaptaciones previas; por ello, el cable existente debe inspeccionarse antes de definir una refacción.

Un [cable de conexión COP/LOP de 10 pines](/products/3300-3600-5500-lop-cop-control-panel-connection-cable-10-pin-core-lift-accessories/) puede ser relevante cuando el sistema utiliza esa configuración, pero el número de pines por sí solo no confirma compatibilidad. El orden de pines, la longitud, el conector, la señal y el equipo asociado deben coincidir.

Configuraciones de botones y pantallas

La configuración de un panel debe seguir la operación real del edificio y del grupo de elevadores. Agregar o eliminar botones sin revisar la programación puede dejar funciones inoperantes o generar indicaciones confusas.

En un COP, las configuraciones más frecuentes incluyen:

• Botones de pisos atendidos por la cabina.
• Apertura y cierre de puertas.
• Alarma o llamada de auxilio.
• Interruptor con llave para funciones autorizadas.
• Indicador de posición y flechas de dirección.
• Señalización de sobrecarga, no fumar u otros mensajes configurados.
• Controles de acceso, como lector de tarjeta o teclado, cuando el sistema los integra.

En un LOP, el número de botones depende de su ubicación:

• Un botón: común en extremos de recorrido, donde solo existe una dirección posible.
• Dos botones: subir y bajar en pisos intermedios.
• Pantalla y flechas: útiles para informar posición y sentido de desplazamiento.
• Control de destino: permite seleccionar piso antes de entrar a la cabina; requiere una integración completa con el despacho del grupo.

Para modernizaciones que incorporan visualización exterior, un [panel LCD de llamada exterior para sistema de elevador](/products/outbound-call-lcd-panel-step-system-elevator-parts/) debe seleccionarse según la arquitectura del equipo. Confirme cómo recibe la información de posición y dirección, qué interfaz utiliza y si requiere parametrización.

Nomenclatura de pisos y señalización

Antes de fabricar o pedir botones grabados, valide la nomenclatura final con el administrador del inmueble y los planos de operación. En México pueden coexistir planta baja, PB, lobby, sótano, estacionamiento y numeraciones particulares. Una etiqueta incorrecta genera confusión operativa y suele obligar a reemplazar piezas cosméticas que podían haberse definido desde el inicio.

También conviene confirmar si habrá pisos restringidos, niveles de servicio, acceso a azotea, estacionamiento o áreas técnicas. La interfaz debe reflejar las funciones disponibles, no solo la cantidad máxima de botones que admite el panel.

Materiales y dimensiones de la placa frontal

El material de la placa frontal afecta la apariencia, resistencia, mantenimiento y viabilidad de adaptación. Los más habituales incluyen acero inoxidable, acero pintado, aluminio y, para ciertos componentes, policarbonato u otros plásticos técnicos.

La medida correcta se define con un levantamiento físico, no con una estimación. Documente como mínimo:

1. Alto, ancho y espesor de la placa.
2. Dimensiones del hueco o caja donde se instala.
3. Distancia entre centros de perforaciones y fijaciones.
4. Diámetro y posición de cada botón, display, llave y señalizador.
5. Profundidad libre detrás del panel.
6. Espacio para curvatura del arnés, conectores y acceso de servicio.
7. Sentido de apertura de la puerta de registro, si existe.

Un error habitual es pedir una placa con las medidas exteriores correctas pero sin considerar la profundidad de un display o la interferencia con refuerzos internos de la cabina. Otro es perforar una carátula nueva antes de verificar la distribución final de botones y leyendas.

Compatibilidad de tarjeta, cable y conectores

La compatibilidad eléctrica es el punto de mayor riesgo al reemplazar un panel de botones de elevador. Un conjunto puede encender parcialmente y aun así ser incompatible, por ejemplo, si los botones envían una señal distinta a la que espera el controlador.

Antes de comprar o instalar, compare estos datos:

• Marca, modelo y número de parte del controlador y del panel existente.
• Número de parte y revisión de la tarjeta electrónica.
• Diagrama de conexiones, etiquetas de terminales y asignación de pines.
• Voltaje de alimentación nominal y tipo de corriente.
• Tipo de entrada del botón: contacto, común compartido, matriz, bus o señal digital.
• Tipo de iluminación y sus requisitos eléctricos.
• Protocolo de comunicación, si usa red serial o bus propietario.
• Tipo de conector, número de vías, llave mecánica y orientación.
• Longitud y ruta del cable.
• Configuración de software, direccionamiento o programación necesaria.

No se debe asumir que dos conectores de 10 pines son intercambiables. Pueden tener la misma carcasa y una asignación interna completamente distinta. Tampoco es recomendable modificar un arnés cortando y empalmando conductores sin un diagrama confirmado; una conexión equivocada puede causar fallas intermitentes, daños a una tarjeta o condiciones inseguras.

Cuando no existe documentación suficiente, el método más confiable es registrar fotografías nítidas de frente y reverso, leer etiquetas, anotar números de parte y levantar la asignación de terminales con el equipo desenergizado y por personal competente. Cualquier intervención en circuitos de control debe realizarse conforme a los procedimientos de seguridad aplicables al sitio y al fabricante.

Accesibilidad y controles de emergencia

Un panel funcional debe ser entendible y operable para distintos usuarios. La accesibilidad no se resuelve únicamente añadiendo braille: depende de la ubicación de los controles, la identificación táctil, el contraste visual, la respuesta de confirmación y la consistencia de la señalización.

Al planear un COP, considere:

• Botones con identificación visual clara y caracteres legibles.
• Señalización táctil y braille donde corresponda al proyecto y la normativa aplicable.
• Diferenciación perceptible del botón principal de salida o piso de acceso.
• Alturas, separación y alcance que permitan una operación razonable.
• Retroalimentación visual y, cuando aplique, audible al registrar una selección.
• Indicadores de posición y dirección comprensibles.
• Contraste suficiente entre leyendas, símbolos y placa frontal.

Los controles de emergencia requieren atención especial. Los elementos como alarma, intercomunicación, teléfono, llave de bomberos u otros mandos autorizados no deben cambiarse de posición, cableado o función sin revisar el diseño del sistema y las obligaciones aplicables al inmueble. Un botón con un icono parecido no garantiza que active el circuito correcto.

En elevadores de uso público, la modernización debe evaluarse contra los requisitos técnicos y regulatorios vigentes para la instalación. La responsabilidad de definir el cumplimiento no recae solo en el proveedor de componentes: intervienen el propietario, el responsable técnico, el instalador y, según el caso, la autoridad competente.

Opciones de personalización y modernización

La modernización de un panel puede ser cosmética, funcional o integral. Definir el alcance desde el inicio evita mezclar componentes nuevos con una arquitectura de control que no puede soportarlos.

Actualización estética

Puede incluir una nueva placa frontal, botones con otra iluminación, numeración renovada, acabado uniforme y displays más legibles. Es una opción adecuada cuando el sistema de control funciona correctamente y los componentes nuevos son compatibles con la electrónica existente.

El límite es claro: cambiar el frente no corrige fallas de tarjetas, cableado deteriorado, problemas de comunicación ni errores de programación.

Actualización funcional

Puede incorporar nuevos indicadores, señalización de dirección, botones de servicio, control de acceso o una interfaz más accesible. Aquí es indispensable confirmar que el controlador admita las nuevas entradas y salidas, o definir una tarjeta e interfaz que permita integrarlas.

La adición de una función debe analizarse en todo el sistema. Por ejemplo, instalar un lector de acceso implica revisar permisos, lógica de habilitación de pisos, alimentación, cableado y procedimiento de operación ante fallas.

Modernización integral

En una renovación amplia se reemplazan COP, LOP, displays, cableado, tarjetas y, cuando corresponde, componentes del controlador. Este enfoque ofrece mayor libertad de diseño, pero exige ingeniería de compatibilidad, levantamiento de cada elevador, configuración y pruebas sistemáticas.

Para importadores, distribuidores y contratistas de mantenimiento, es útil separar la lista de materiales por elevador y por nivel. Un mismo edificio puede tener cabinas similares con revisiones distintas de tarjeta, longitudes de cable diferentes o configuraciones de pisos no idénticas.

Pruebas y puesta en servicio del panel

La instalación no termina al fijar la placa y conectar el arnés. Las pruebas deben confirmar tanto la respuesta local de cada elemento como su interacción con el controlador y la operación del elevador.

Una lista de verificación práctica incluye:

1. Inspeccionar que la placa, botones, displays y conectores no tengan daño físico.
2. Confirmar fijación, nivelación, holguras y ausencia de bordes que interfieran con el uso.
3. Verificar continuidad, identificación y correcta ruta del cableado antes de energizar.
4. Revisar polaridad, voltaje y asignación de pines conforme a la documentación disponible.
5. Probar cada botón de piso y confirmar que registra la llamada correcta.
6. Validar iluminación, respuesta táctil, flechas e indicador de posición.
7. Probar apertura, cierre y funciones autorizadas bajo el procedimiento correspondiente.
8. Verificar alarmas y comunicaciones de emergencia sin alterar circuitos de seguridad.
9. Revisar llamadas desde cada LOP y la indicación de dirección.
10. Documentar números de parte instalados, configuración, cambios de cableado y resultados.

Durante la puesta en servicio pueden aparecer problemas que no son del panel, como una entrada dañada en el controlador, un conductor abierto, una configuración de software pendiente o una tarjeta con versión distinta. Por eso conviene conservar el panel retirado, etiquetar conectores y evitar desarmar varios equipos a la vez sin una identificación clara.

Errores comunes al reemplazar una botonera de elevador

Los fallos de suministro e instalación suelen originarse en datos incompletos. Estos son los más frecuentes:

• Comprar por apariencia sin confirmar número de parte o diagrama.
• Medir solo el frente y omitir caja, fijaciones y profundidad.
• Suponer que un conector con el mismo número de pines tiene el mismo cableado.
• Cambiar botones de piso sin revisar la nomenclatura del inmueble.
• Instalar un display nuevo sin confirmar su interfaz con el controlador.
• Mezclar iluminación, voltajes o tecnologías de pulsador incompatibles.
• Omitir los requerimientos de accesibilidad y señalización de emergencia.
• No documentar la configuración original antes de desmontar el panel.
• Probar únicamente botones, sin validar dirección, displays, alarmas y llamadas exteriores.

Preguntas frecuentes

¿Se puede sustituir solo un botón del elevador?

Sí, cuando el botón está disponible como componente independiente y comparte tipo de montaje, conexión, voltaje, iluminación y señal con el sistema existente. Si forma parte de una matriz, módulo o tarjeta propietaria, puede requerirse el ensamble completo.

¿Un COP nuevo funciona con cualquier controlador?

No. La compatibilidad depende de las señales, la tarjeta, el cableado, los conectores, la programación y, en equipos con comunicación digital, el protocolo. Debe verificarse contra los datos del sistema instalado.

¿Qué información debo enviar para cotizar un panel?

Prepare fotografías del frente y reverso, números de parte, dimensiones completas, cantidad y nombres de botones, tipo de displays, etiqueta del controlador, conectores, longitud de cable y diagrama disponible. También indique si se busca un reemplazo directo o una modernización.

¿Conviene reemplazar el COP y los LOP al mismo tiempo?

Depende del objetivo. Para uniformidad visual o una modernización de interfaz, suele ser conveniente evaluarlos como conjunto. Para reparar una falla puntual, puede bastar con reemplazar el componente afectado, siempre que la compatibilidad esté confirmada.

Antes de definir un suministro, elabore un levantamiento por cabina y por piso con números de parte, fotos, dimensiones y conexiones. Kelevator suministra refacciones multimarcas para importadores, distribuidores, contratistas de mantenimiento y compradores OEM; una especificación completa ayuda a comparar alternativas de panel, tarjeta y cable con mayor precisión.
