Buffers de elevador: tipos, revisión y reemplazo

Un buffer lift, o amortiguador de elevador, es un dispositivo de seguridad instalado en el fondo del hueco. Su función es absorber y desacelerar el impacto si la cabina o el contrapeso rebasa su recorrido normal. No corrige una falla de nivelación ni sustituye los límites terminales: actúa como una protección final ante una condición anormal.

Para seleccionar o reemplazar un buffer de elevador hay que validar, como mínimo, el tipo de amortiguador, la velocidad nominal, la masa aplicable, la carrera útil, las dimensiones de montaje y el sistema de supervisión eléctrica. Elegir una pieza visualmente parecida sin comprobar estos datos puede comprometer la compatibilidad y la función de seguridad.

Qué hace un buffer de elevador

Los buffers se montan en el fondo del pozo, por debajo de la trayectoria de la cabina, del contrapeso o de ambos. Cuando ocurre un sobrepaso, el bastidor o una placa de impacto hace contacto con el amortiguador. El buffer disipa o almacena temporalmente la energía del movimiento para reducir la desaceleración transmitida a la estructura y a las personas que pudieran estar dentro de la cabina.

En condiciones normales, el buffer no debe entrar en operación. Si hay evidencia de contacto, compresión o activación, el equipo requiere una revisión completa antes de volver a servicio. Es necesario investigar qué permitió el sobrepaso, por ejemplo:

• Falla o ajuste incorrecto de un interruptor de límite terminal.
• Problemas en el freno de la máquina de tracción.
• Parámetros inadecuados en el controlador o en el variador.
• Movimiento no controlado durante una maniobra de mantenimiento.
• Desajuste mecánico, desgaste o daño en componentes de suspensión y tracción.

El amortiguador es parte de una cadena de seguridad. Por ello, su condición no debe revisarse de forma aislada: también importa la holgura disponible, la placa de impacto, los topes, la fijación a la base y los circuitos de seguridad asociados.

Buffers de aceite frente a buffers de resorte

Los dos diseños más comunes son el buffer hidráulico de aceite y el buffer de resorte. Ambos se emplean para proteger ante el sobrepaso, pero su manera de controlar la energía y sus aplicaciones posibles son distintas.

Buffers de resorte

El buffer de resorte absorbe energía al comprimirse. Su construcción puede ser relativamente sencilla, pero no debe confundirse sencillez con intercambiabilidad. El diámetro del resorte, la altura libre, la carrera, la base, la capacidad y la geometría de contacto determinan si es adecuado para una aplicación concreta.

Una inspección debe comprobar que el resorte no presente espiras rotas, corrosión profunda, inclinación, deformación permanente o contacto incorrecto con la placa de impacto. Un resorte que no recupera su altura prevista después de una compresión requiere evaluación y, según el caso, reemplazo.

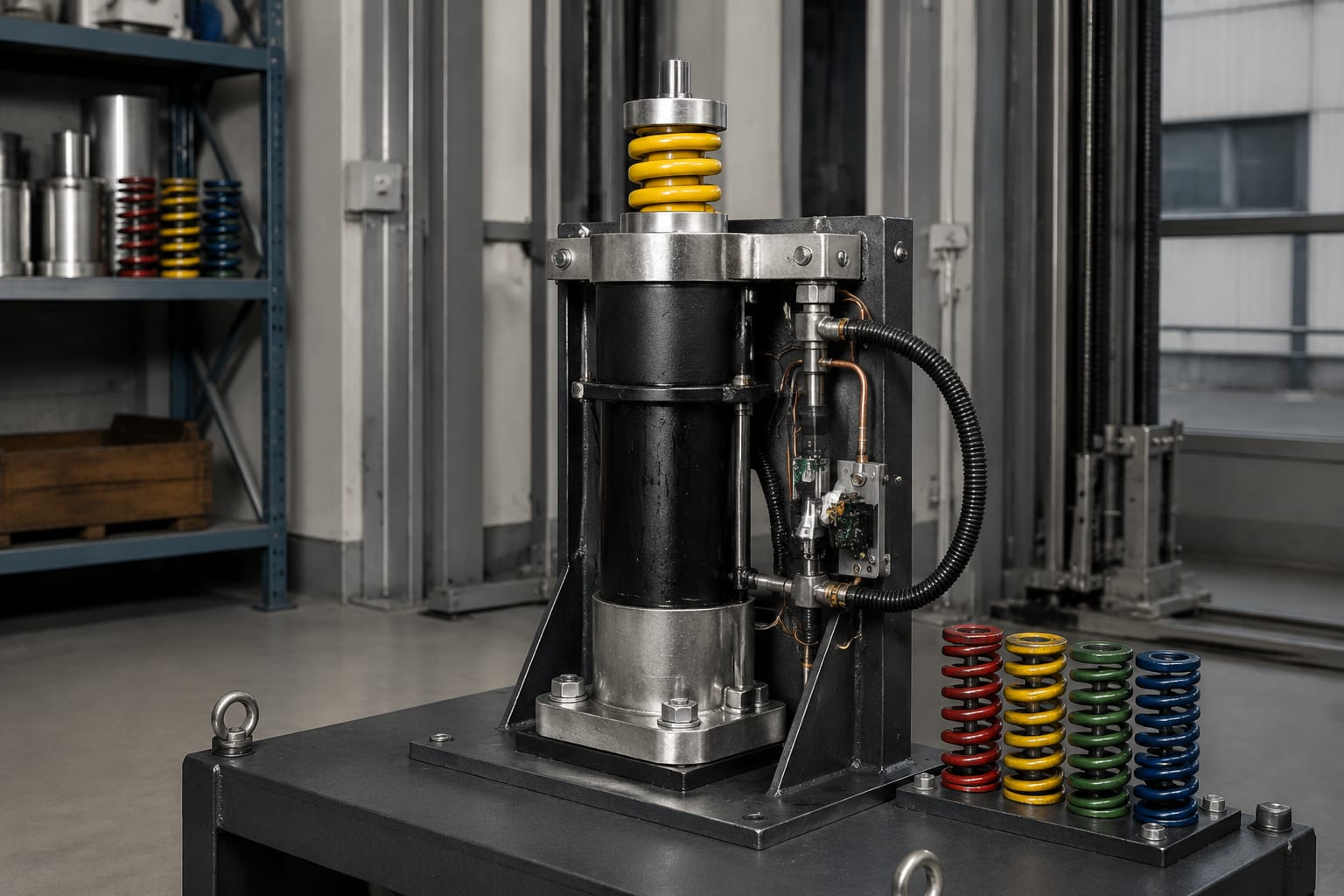

Buffers hidráulicos de aceite

Un amortiguador de aceite controla el movimiento mediante el desplazamiento del fluido interno. Su ventaja práctica es una desaceleración más progresiva a lo largo de la carrera, cuando se encuentra correctamente especificado, instalado y mantenido.

En un buffer hidráulico, una fuga no es sólo un tema de limpieza. Puede indicar deterioro de sellos, daño del vástago, problemas de presión o pérdida de fluido que altere el funcionamiento esperado. También es importante verificar que el vástago regrese a su posición y que el cuerpo no tenga golpes, corrosión severa o fijaciones flojas.

Al buscar una alternativa compatible, consulte las refacciones para buffers hidráulicos de aceite usando datos técnicos y dimensiones verificables, no únicamente fotografías o el nombre comercial del equipo.

Aplicaciones para cabina y contrapeso

Un mismo elevador puede requerir buffers para la cabina, para el contrapeso o para ambos. La configuración depende del diseño de la instalación, del recorrido de los elementos móviles y de las distancias de seguridad definidas para el sistema.

El buffer destinado a la cabina debe corresponder a la masa de la cabina, la carga nominal y los componentes que participan en el impacto. Para el contrapeso, el cálculo parte de su propia masa y de la configuración de balance del elevador. Aunque dos amortiguadores se vean iguales, no debe asumirse que uno puede ocupar indistintamente el lugar del otro.

Antes de sustituir una unidad, confirme:

• Qué elemento protege: cabina, contrapeso o ambos.
• La ubicación exacta en el pozo y la orientación del montaje.
• La altura de la placa o superficie de contacto.
• La distancia disponible cuando la cabina está en el nivel inferior.
• Si existe una placa de reparto, pedestal, soporte especial o topes adicionales.
• La referencia del fabricante, cuando esté disponible.
• Los requisitos del expediente técnico y de la normativa aplicable al inmueble.

Un error común es reemplazar sólo el buffer que parece dañado sin revisar el par instalado. Si ambos amortiguadores trabajan sobre una misma estructura de impacto, las diferencias de altura, carrera o condición pueden provocar contacto desigual.

Consideraciones de carrera, velocidad y carga

La carrera es la distancia efectiva que recorre el buffer desde el primer contacto hasta su compresión máxima. Es uno de los datos principales para controlar la desaceleración. Una carrera menor a la requerida puede incrementar las cargas de impacto; una carrera distinta también puede modificar las holguras críticas en el fondo del hueco.

La velocidad nominal del elevador condiciona la energía que el buffer debe gestionar. A mayor velocidad, no basta con buscar un cuerpo de mayor tamaño: se debe confirmar que el diseño del amortiguador sea apto para el rango de velocidad del equipo y para la masa correspondiente.

La carga también debe evaluarse correctamente. No se trata sólo de la capacidad en kilogramos indicada en el tablero de la cabina. Para identificar el buffer adecuado se requieren los valores que intervienen en el elemento que impactará, incluida la masa de la cabina, componentes asociados y la configuración del contrapeso.

Datos que debe reunir antes de cotizar o comprar

Una ficha de identificación útil incluye:

• Marca, modelo y número de parte del buffer existente.
• Tipo: resorte o hidráulico de aceite.
• Aplicación: cabina, contrapeso o ambas.
• Velocidad nominal del elevador.
• Capacidad y masa de la cabina, cuando aplique.
• Datos del contrapeso y configuración de balance, cuando aplique.
• Carrera nominal y altura total del buffer.
• Diámetro o dimensiones de la superficie de contacto.
• Medidas de la base, patrón de perforaciones y tipo de anclaje.
• Condición del interruptor o sensor, si está integrado.
• Fotografías de la etiqueta y del montaje tomadas con el equipo fuera de servicio y en condiciones seguras.

No sustituya un buffer por otro basándose únicamente en la longitud total. Dos modelos pueden compartir altura exterior y tener capacidades, carreras internas o características eléctricas diferentes.

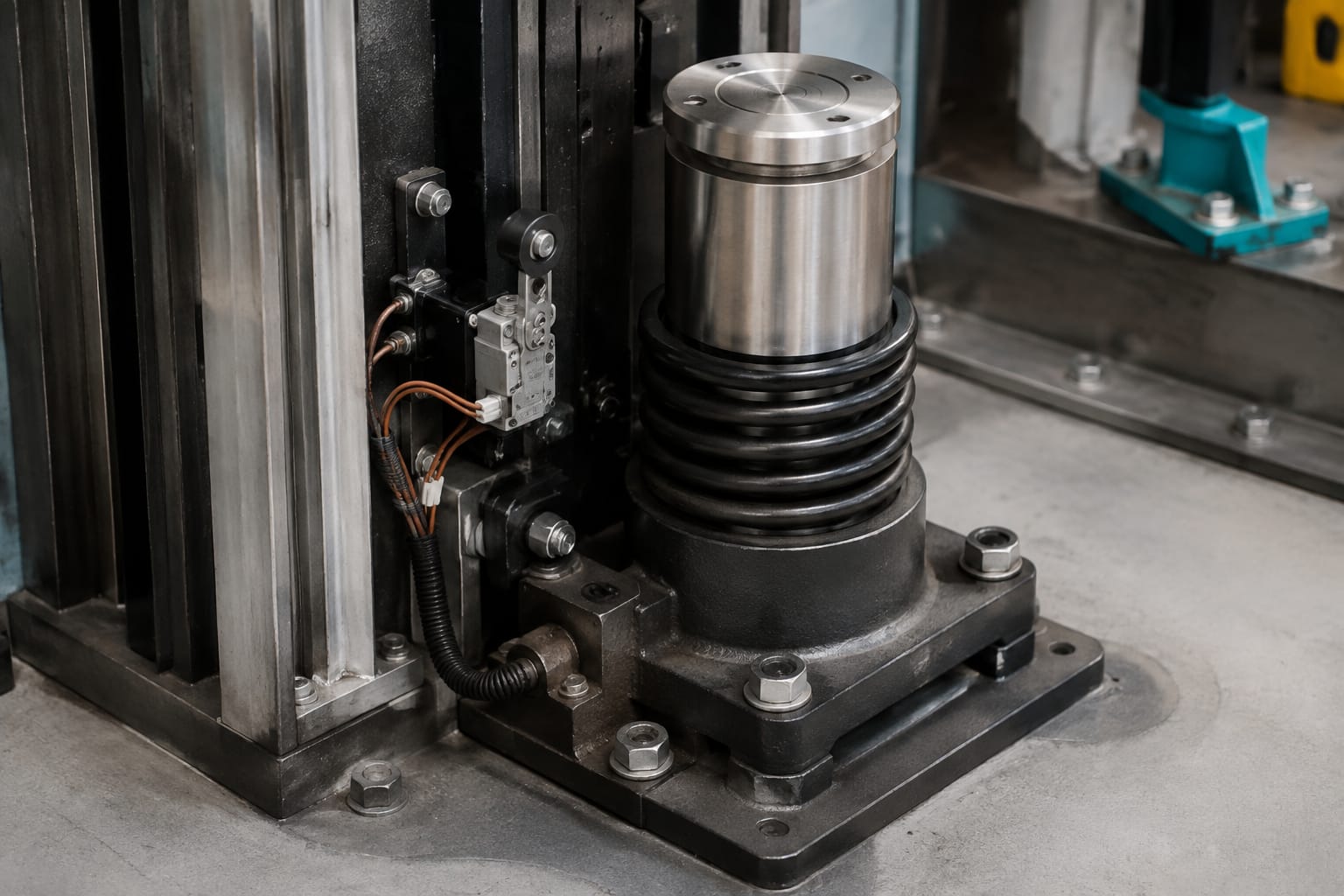

Interruptores de buffer y comprobación eléctrica

Algunos buffers incorporan interruptores que supervisan su posición o su compresión. Según el diseño del sistema, estos dispositivos pueden abrir o confirmar un circuito de seguridad cuando el amortiguador se acciona o no se encuentra en su condición normal.

El interruptor no evita por sí mismo el impacto. Su función es informar una condición al circuito correspondiente para impedir o controlar el movimiento posterior conforme al diseño del elevador. Por esta razón, el interruptor, su actuador, su soporte, el cableado y la lógica del controlador deben verificarse como conjunto.

Durante una inspección, revise:

1. Que el interruptor esté firmemente sujeto y correctamente alineado.
2. Que el actuador haga contacto en el punto previsto, sin quedar forzado.
3. Que el cable no presente aislamiento cortado, terminales flojas o ingreso de humedad.
4. Que el circuito cambie de estado de acuerdo con el diagrama eléctrico aplicable.
5. Que el equipo no vuelva a servicio con un buffer comprimido o fuera de posición.

Los interruptores deben sustituirse por una referencia compatible con el conjunto mecánico y eléctrico existente. Las refacciones de interruptor para buffer 3300/3600 pueden ser pertinentes cuando la identificación del equipo coincida. Para aplicaciones específicas de esa marca, también conviene verificar las refacciones de interruptor de buffer Mitsubishi contra la pieza original y el diagrama del elevador.

Nunca puentee un interruptor de buffer para liberar el elevador. Esa práctica elimina una señal de seguridad y puede ocultar una condición mecánica que requiere corrección.

Revisiones de fuga, corrosión y daño

La revisión debe realizarse con el elevador asegurado mediante procedimientos de bloqueo y consignación aplicables, por personal capacitado y con acceso seguro al pozo. Antes de tocar o desmontar el buffer, confirme la posición de cabina y contrapeso, el riesgo de movimiento y el espacio de trabajo.

Lista de inspección visual y mecánica

En buffers hidráulicos de aceite, busque:

• Aceite en el piso, cuerpo, vástago o base.
• Vástago rayado, doblado, picado o con corrosión.
• Retenes dañados o evidencia de salida de aceite en sellos.
• Cilindro golpeado, abollado o inclinado.
• Carrera incompleta, retorno lento o imposibilidad de regresar a la posición normal.
• Etiqueta ilegible que impida confirmar sus especificaciones.

En buffers de resorte, revise:

• Espiras partidas, deformadas o comprimidas de manera irregular.
• Corrosión que reduzca material o afecte la integridad del resorte.
• Pérdida de altura libre o asentamiento permanente.
• Base agrietada, anclajes flojos o soldaduras deterioradas.
• Placa de contacto desgastada, desplazada o con marcas de impacto descentrado.

Para ambos tipos, confirme que no existan residuos, agua, herramientas u objetos en el área que interfieran con la carrera. La acumulación de humedad y suciedad acelera la corrosión y puede dificultar una inspección fiable.

Si el buffer se activó, se comprimió o recibió un golpe, no basta con comprobar que “se ve bien”. Deben revisarse su retorno, fijación, componentes eléctricos asociados y la causa del evento.

Identificación para reemplazo e instalación

El reemplazo debe partir de una equivalencia técnica, no de una equivalencia estética. La placa de datos o el número de parte original es el punto de partida más sólido. Cuando la identificación no está disponible, se deben levantar medidas y datos de aplicación suficientes para que una persona competente determine una sustitución adecuada.

Criterios de compatibilidad

Compruebe que el reemplazo coincida o sea aprobado para:

• Tipo de buffer y principio de operación.
• Velocidad nominal de aplicación.
• Masa, carga y configuración del elemento protegido.
• Carrera útil y altura en condición extendida.
• Altura bajo carga o condición de compresión, cuando aplique.
• Dimensiones de la base y patrón de anclajes.
• Geometría de la cabeza o placa de contacto.
• Orientación de montaje.
• Requisitos del interruptor, actuador y conexiones eléctricas.
• Normas y criterios aplicables a la instalación específica.

No adapte perforaciones, suelde extensiones ni agregue separadores improvisados para hacer coincidir una base. Cambiar la altura de montaje o la trayectoria de contacto puede alterar las distancias de seguridad y el comportamiento del amortiguador.

Secuencia general de instalación

La instalación debe seguir las instrucciones del fabricante del buffer y los procedimientos de la empresa responsable. Como guía general:

1. Desenergice y asegure el elevador conforme al procedimiento de trabajo.
2. Documente la posición, las dimensiones y las conexiones del componente retirado.
3. Inspeccione la base, los anclajes, la placa de impacto y el área del pozo.
4. Instale el buffer en la orientación prevista, usando la tornillería y el torque especificados para el conjunto.
5. Conecte y asegure el interruptor o cableado, si corresponde.
6. Compruebe la alineación entre el buffer y la placa de contacto.
7. Realice las verificaciones y pruebas requeridas antes de liberar el equipo.

Al reemplazar un buffer de aceite, no rellene con un fluido no confirmado ni mezcle aceites por conveniencia. El fluido, volumen y procedimiento dependen del diseño del fabricante.

Inspección y pruebas después del servicio

Después de mantenimiento o reemplazo, la revisión debe confirmar tanto la instalación física como la respuesta del circuito de seguridad. Las pruebas exactas dependen del diseño del elevador, la documentación técnica y los requisitos aplicables; no deben improvisarse maniobras de impacto.

Como mínimo, documente:

• Identificación del buffer instalado.
• Ubicación y aplicación: cabina o contrapeso.
• Estado de anclajes, base y placa de contacto.
• Alineación y holguras observadas.
• Estado del vástago, resorte o cuerpo del buffer.
• Operación del interruptor y continuidad del circuito relacionado.
• Verificación de retorno a posición normal, cuando corresponda.
• Cualquier ajuste realizado y la causa de la sustitución.

Una prueba funcional controlada debe realizarse sólo con el método autorizado para ese modelo de elevador. Provocar intencionalmente un impacto contra los buffers sin un procedimiento definido puede dañar el equipo y crear un riesgo innecesario.

Preguntas frecuentes sobre buffers de elevador

¿Cada cuánto se debe cambiar un buffer lift?

No existe un intervalo universal de reemplazo basado sólo en tiempo. Se cambia cuando presenta fuga, daño, corrosión significativa, pérdida de funcionamiento, activación con daño asociado o cuando no cumple con las especificaciones de la aplicación. La inspección periódica y el historial de mantenimiento son la base para decidir.

¿Se puede reparar un buffer hidráulico con fuga?

Depende del diseño, disponibilidad de componentes y evaluación técnica. Una fuga exige retirar de servicio el componente afectado hasta confirmar su condición. No conviene asumir que apretar una pieza externa resolverá un problema de sellos, vástago o cilindro.

¿Un buffer de resorte puede sustituir a uno de aceite?

No de forma automática. El tipo de buffer debe corresponder a la velocidad, masa, carrera y requisitos de seguridad de la instalación. Cambiar de tecnología sin validación técnica puede ser incompatible con el diseño original.

¿Qué se debe hacer si un buffer está comprimido?

Mantenga el elevador fuera de servicio, determine la causa de la activación y revise el buffer, los límites, el freno, el controlador y los elementos de impacto antes de restablecer la operación. El retorno a posición normal no demuestra por sí solo que el sistema sea seguro.

Para identificar un reemplazo correctamente, reúna la placa de datos, las medidas de montaje, la carrera, la aplicación y los datos de velocidad y carga. Kelevator suministra refacciones multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; una identificación técnica completa ayuda a comparar opciones compatibles sin depender de aproximaciones visuales.
